Rändelmuttern
Rändelmuttern sind das Gegenstück zur Rändelschraube oder zum Gewindebolzen – griffige Mutter mit gerändeltem Mantel, lösbar ohne Schraubenschlüssel. HUG führt das Sortiment von KIPP® in hoher Form (DIN 466), flacher Form (DIN 467) und mit Nutloch (DIN 6303).
Technische Infos
8 Artikel gefunden
Produktanzeige:
Rändelmuttern Kunststoff - K0138
Ab
1,02 €*
Abonnement
5 Varianten verfügbar
Werkstoff: Duroplast PF 31, schwarz. Gewindebuchse Messing. Ausführung: Gewindebuchse vernickelt. H: 18 D: M8 Gewicht ca. g: 13 T: 11 K: 11 D4: 11 D3: 15 D2: 30

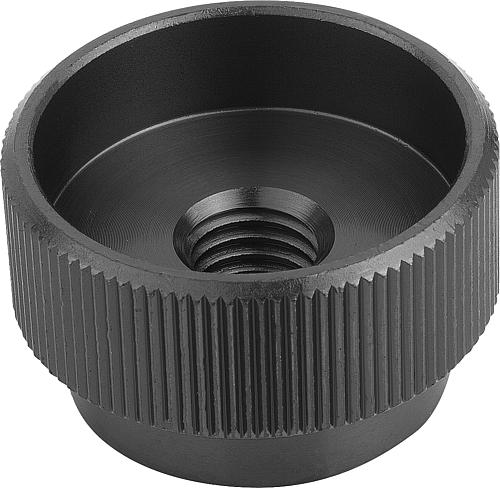

Rändelmuttern Stahl DIN 6303 Form B, mit Stiftloch - K0137
Ab
1,49 €*
Abonnement
5 Varianten verfügbar
Werkstoff: Automatenstahl brüniert. H: 12 D1: M5 Gewicht ca. g: 16 passender Zylinderstift ISO 2338: 1,5 m6 x 14 T: 5 K: 8 E: 2,5 D5 vorgebohrt: 1,4 D4: 15 D3: 14 D2: 20 Material: Stahl

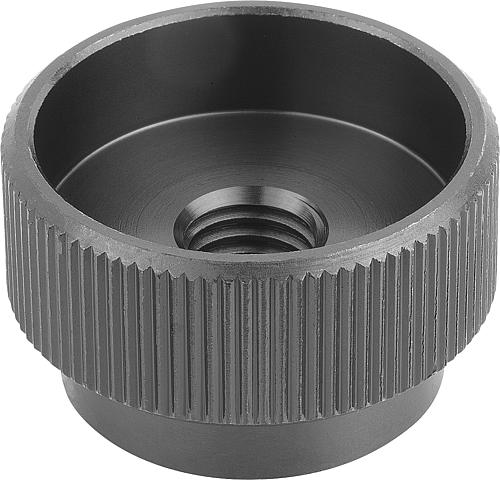

Rändelmuttern Stahl und Edelstahl DIN 6303 Form A, ohne Stiftloch - K0137
Ab
1,14 €*
Abonnement
10 Varianten verfügbar
Werkstoff: Edelstahl 1.4305, blank. H: 24 D: M12 Gewicht ca. g: 123 T: 10 K: 16 D4: 34 D3: 32 D2: 40 Material: Edelstahl
Rändelmuttern flach Stahl und Edelstahl DIN 467 - K0144
Ab
0,38 €*
Abonnement
12 Varianten verfügbar
Werkstoff: Automatenstahl 1.0718, brüniert. Hinweis: Rändelmuttern flach M12 sind auf dem amtlichen Normblatt nicht vorgesehen. D1: M8 H: 8 Gewicht ca. g: 33 K: 6 D3: 16 D2: 30 Material: Stahl

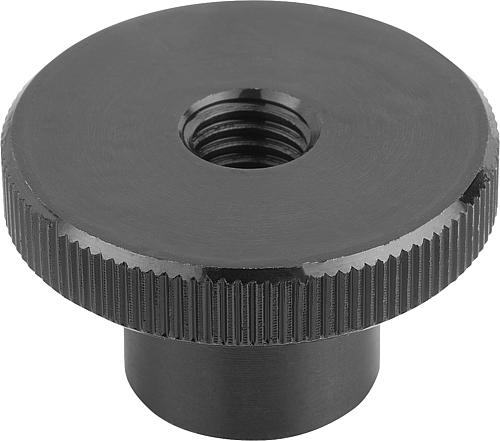

Rändelmuttern hoch Stahl und Edelstahl DIN 466 - K0143
Ab
0,39 €*
Abonnement
12 Varianten verfügbar
Werkstoff: Automatenstahl 1.0718, brüniert. Hinweis: Rändelmuttern hoch M12 sind auf dem amtlichen Normblatt nicht vorgesehen. H: 18 D1: M8 Material: Stahl Gewicht ca. g: 46 K: 6 D3: 16 D2: 30

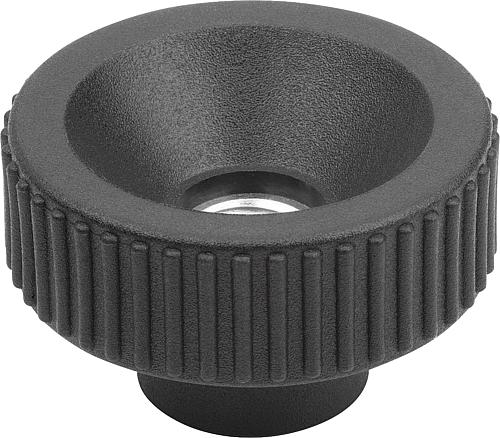

Rändelmuttern Kunststoff - K1472
Ab
0,99 €*
Abonnement
18 Varianten verfügbar
Thermoplast Polyamid verstärkt, schwarzgrau, Gewindebuchse aus Stahl 5.8, blau passiviert Die Rändelmuttern lassen sich ohne Werkzeug anziehen und lösen. Sie eignen sich für das manuelle Fixieren und Klemmen. Maße:• D3: 14• K: 10
Rändelmuttern Kunststoff, antistatisch - K1472
Ab
2,88 €*
Abonnement
5 Varianten verfügbar
Werkstoff: Thermoplast Polyamid verstärkt, graphitschwarz, Gewindebolzen Stahl 5.8Ausführung: Gewindebuchse blau passiviertfür ESD-Anwendungen bzw. ESD-Schutzzonen (EPA) gemäß DIN EN 61340-5-1 einsetzbarZum Schutz von empfindlichen, elektrischen bzw. elektronischen Bauteilen, Komponenten und GerätenAnwendungsgebiete: Elektromontage, Gerätebau nach ATEX-RichtlinienAus einem speziellen elektrisch ableitfähigen Kunststoff gefertigt. ESD Bedienteile wurden speziell entwickelt für den Einsatz in ESD Schutzzonen.Die Rändelmuttern lassen sich ohne Werkzeug anziehen und lösen. Diese ESD-Produkte sind auch für Geräte, Komponenten und Schutzsysteme in explosionsgefährdeten Bereichen verwendbar.Bei Verwendung dieser ESD-Produkte wird die Erzeugung einer elektrostatischen Funkenentladung verhindert und somit die mögliche Entzündung von Gasen und Stäuben, die in geschlossenen Räumen zu einer Explosion führen können. Zum Schutz von Personen, die in explosionsgefährdeten Bereichen tätig sind, müssen Gerätehersteller und Betreiber hierzu die ATEX-Richtlinien anwenden und erfüllen. Diese ESD-Produkte sind bezüglich elektrischer Ableitfähigkeit vom TÜV Süd geprüft. Maße:• D3: 11• K: 8

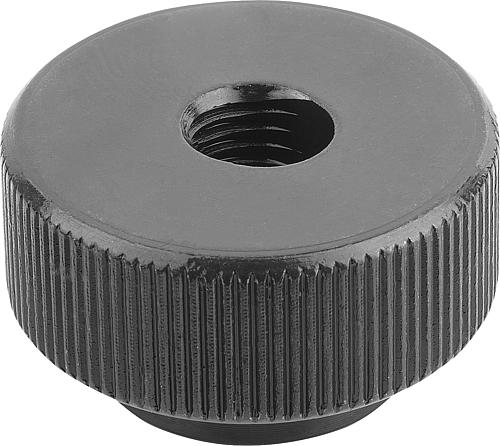

Rändelmuttern Stahl oder Edelstahl mit Schnellspannfunktion - K0139
Ab
3,92 €*
Abonnement
12 Varianten verfügbar
Werkstoff: Vergütungsstahl. Ausführung: vergütet und brüniert. Hinweis: Schnellspann-Rändelmuttern finden ihre Anwendung bei allen Vorrichtungen, wo keine großen Spannkräfte benötigt werden. Die Funktion wird über ein halbseitiges Gewinde erreicht. D: M12 H: 24 Gewicht ca. g: 185 K: 16 D4: 12,3 D3: 32 D2: 40
Wann eine Rändelmutter?
Rändelmuttern stehen auf einem Gewindebolzen und werden per Hand festgezogen – Werkzeug nicht nötig. Klassische Anwendungen:- Schutzhauben und Verkleidungen mit herausstehendem Gewindebolzen
- Kabeldurchführungen und Klemmverbindungen
- Vorrichtungsbau mit Stehbolzen als Spannelement
- Messtechnik und Labor – Schnellwechsel von Komponenten
- Elektroinstallationen – Erdungsbolzen, Kabelschuh-Befestigung
DIN-Normen und Bauformen
- DIN 466 – hohe Form: Hoher, griffiger Mantel – klassische Rändelmutter für häufige Betätigung
- DIN 467 – flache Form: Niedrige Bauform – für beengte Einbauräume und Sichtanwendungen
- DIN 6303 – mit Nutloch (Form A/B): Zusätzlich Stirnbohrungen für Hakenschlüssel – höhere Anziehmomente möglich
- Mit Schnellspannfunktion: Halbseitig bearbeitetes Gewinde – aufschiebbar, dann per Rändelung festziehen (KIPP-Sonderausführung)
Werkstoffe
- Automatenstahl, brüniert: Standard-Stahl, schwarz brüniert – klassische Maschinenbau-Optik
- Edelstahl (1.4305 oder ähnlich): Korrosionsbeständig – Lebensmittel, feuchte Bereiche, Laborumgebung
- Polyamid (Kunststoff, verstärkt): Isolierend, leicht – Elektrotechnik, Isolationsanwendungen
- Thermoplast mit Stahlgewinde: Ergonomischer Griffteil, metallisches Gewinde für Festigkeit
- Messing: Dekorative Anwendungen, gute Korrosionsbeständigkeit
Gewindegrößen
Rändelmuttern gibt es typischerweise im Gewindebereich M2 bis M10 (DIN-Standard). Größere Gewinde erfordern höheres Drehmoment und damit meist Griffmuttern oder Flügelmuttern statt Rändelmuttern.Auswahlkriterien
- Drehmomentbedarf: Rändelmuttern bis ca. 3 Nm manuell; bei DIN 6303 mit Hakenschlüssel höher
- Bauraum: Hohe Form (DIN 466) für Griffigkeit, flache Form (DIN 467) für beengten Einbau
- Umgebung: Automatenstahl für Innenraum, Edelstahl für Feuchte, Polyamid für Isolation
- Bedienhäufigkeit: Hohe Form bei mehrmals täglichem Betätigen – weniger Ermüdung am Finger
- Optik: Brünierte Ausführung klassisch, Edelstahlblank bei Sichtarmaturen
Typische Anwendungen
- Laborgerät und Messtechnik: Aufbauten auf Optikbänken, Messständen
- Vorrichtungsbau: Gegenstück zu Stehbolzen in Spannvorrichtungen
- Elektroinstallation: Kabelschuh-Befestigung an Erdungs- oder Anschlussbolzen
- Maschinenbau: Schutzhauben und demontierbare Verkleidungen
- Fotografie und Videotechnik: Stativkopplungen, Zubehörbefestigung (Polyamid-Varianten)
Pflege
- Gewinde sauber halten – Schmutz im Gewindegang erhöht den Drehmomentbedarf
- Gelegentlich ölen mit leichtem Gewindeöl aus Trenn- und Montagemittel
- Kunststoff-Muttern nicht mit aggressiven Reinigern behandeln
- Bei ausgeschlagenem Gewinde ersetzen – identische DIN-Bauform und Gewindegröße wählen
Ergänzende Bedienelemente
- Rändelschrauben als Gegenstück zur Rändelmutter
- Griffmuttern mit ergonomischem Griffteil
- Flügelgriffe und -muttern als Zwei-Finger-Variante
- Sterngriffe für höhere Drehmomente
- Muttern nach DIN (Übersicht) mit Standard-Sechskantmuttern
FAQ – häufige Fragen zu Rändelmuttern
- DIN 466, DIN 467 oder DIN 6303? DIN 466 (hoch) für häufige Bedienung, DIN 467 (flach) für beengte Einbauräume. DIN 6303 mit Nutloch für höhere Anziehmomente per Hakenschlüssel – gut bei Präzisionsanwendungen, wo reine Handkraft nicht ausreicht.
- Wie fest kann ich anziehen? Rändelmuttern M4–M8 in DIN 466 typisch bis ca. 2–3 Nm per Hand. DIN 6303 mit Hakenschlüssel 5–15 Nm je nach Gewinde. Für höhere Werte Griff- oder Flügelmuttern einsetzen.
- Edelstahl oder brünierter Stahl? Edelstahl in feuchter, chemischer oder lebensmittelnaher Umgebung. Brünierter Automatenstahl als klassischer Standard im trockenen Innenraum. Für Elektro-Isolation: Polyamid-Varianten.
- Kann ich Rändelmuttern mit Rändelschrauben kombinieren? Ja, das ist eine typische Kombination – Rändelschraube als Gewindebolzenersatz und Rändelmutter als Kontermutter oder Zweitbefestigung. Gewindegrößen müssen identisch sein.
- Welche Vorspannung bleibt erhalten? Rändelmuttern haben keine Selbstsicherung. Bei Vibration oder dynamischer Belastung können sie sich lösen. Gegenmittel: Schraubensicherungskleber aus der Kategorie Dicht- und Klebstoffe, Kontermutter oder Federscheibe darunter.
