Rändelschrauben
Rändelschrauben sind das Bedienelement für werkzeuglose Schraubverbindungen an Maschinen, Vorrichtungen und Messtechnik – griffiger Kopf mit Rändelung, lösbar ohne Schraubenschlüssel. HUG führt das Sortiment von KIPP® in hoher Form (DIN 464), niedriger Form (DIN 653) und mit Kunststoff-Körper.
Technische Infos
7 Artikel gefunden
Produktanzeige:
Rändelschrauben, Kunststoff - K0141
Ab
1,15 €*
Abonnement
10 Varianten verfügbar
Werkstoff: Duroplast PF 31, schwarz. Gewindebolzen Stahl. Ausführung: Gewindebolzen verzinkt. H1: 11 H: 18,5 D1: M10 L: 30 Gewicht ca. g: 34 K: 12 D4: 14 D3: 18 D2: 35
Rändelschrauben hoch, Stahl und Edelstahl DIN 464 - K0140
Ab
1,86 €*
Abonnement
36 Varianten verfügbar
Werkstoff:Edelstahl 1.4305. Ausführung: Edelstahl blank. Rändelschraube mit Schaft und ohne Gewindefreistich. H: 15 D1: M6 Material: Edelstahl K: 5 L: 16 D3: 12 D2: 24

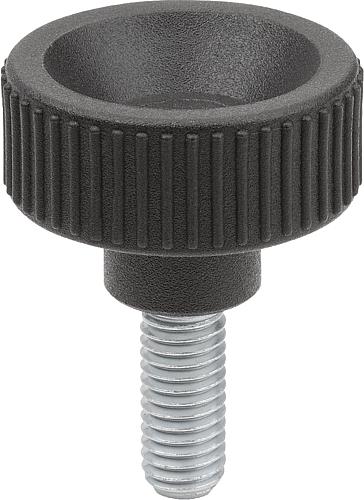

Rändelschrauben Kunststoff - K1473
Ab
1,44 €*
Abonnement
34 Varianten verfügbar
Thermoplast Polyamid verstärkt, schwarzgrauGewindebolzen aus Edelstahl 1.4305, blankDie Rändelschrauben lassen sich ohne Werkzeug anziehen und lösen.Eignen sich für das manuelle Fixieren und Klemmen.Verschiedene Gewindegrößen und Gewindelängen. Maße:• D3: 10,6• K: 9

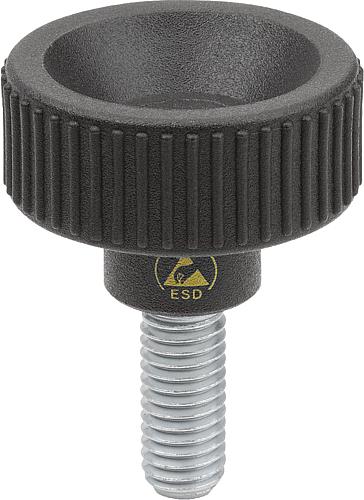

Rändelschrauben Kunststoff, antistatisch - K1473
Ab
2,88 €*
Abonnement
13 Varianten verfügbar
Werkstoff: Thermoplast Polyamid verstärkt, graphitschwarz, Gewindebolzen Stahl 5.8. Ausführung: Gewindebolzen blau passiviertDiese Produkte sind für ESD-Anwendungen bzw. ESD-Schutzzonen (EPA) gemäß DIN EN 61340-5-1 einsetzbar. Zum Schutz von empfindlichen, elektrischen bzw. elektronischen Bauteilen, Komponenten und Geräte.Anwendungsgebiete: Elektromontage, Gerätebau nach ATEX-Richtlinien.Aus einem speziellen elektrisch ableitfähigen Kunststoff gefertigt. ESD Bedienteile wurden speziell entwickelt für den Einsatz in ESD Schutzzonen.Die Rändelschrauben lassen sich ohne Werkzeug anziehen und lösen. Diese ESD-Produkte sind auch für Geräte, Komponenten und Schutzsysteme in explosionsgefährdeten Bereichen verwendbar. Bei Verwendung dieser ESD-Produkte wird die Erzeugung einer elektrostatischen Funkenentladung verhindert und somit die mögliche Entzündung von Gasen und Stäuben, die in geschlossenen Räumen zu einer Explosion führen können. Zum Schutz von Personen, die in explosionsgefährdeten Bereichen tätig sind, müssen Gerätehersteller u. Betreiber hierzu die ATEX-Richtlinien anwenden und erfüllen. Diese ESD-Produkte sind bezüglich elektrischer Ableitfähigkeit vom TÜV Süd geprüft.Zielgruppen: Gerätehersteller, welche die ATEX-Produktrichtlinie 2014/34/EU erfüllen müssen. Betreiber, welche die ATEX-Betriebsrichtlinie 1999/92/EG erfüllen müssen. Maße:• D3: 14• K: 13

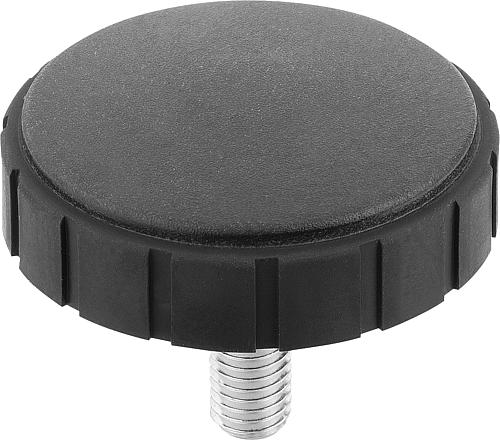

Rändelschrauben mit Außengewinde - K0281
Ab
1,98 €*
Abonnement
11 Varianten verfügbar
Werkstoff, Ausführung: Grundkörper Thermoplast hart, schwarz. Ummantelung Thermoplast weich, schwarz. Außengewinde Stahl Festigkeitsklasse 5.8 verzinkt. H: 17 D1: M8 D2: 57,4 Ausführung: Außengewinde L: 25

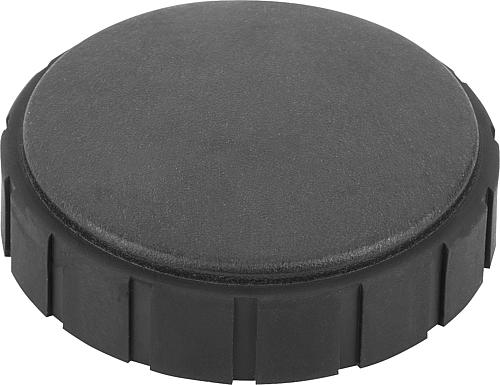

Rändelschrauben mit Innengewinde - K0281
Ab
2,06 €*
Abonnement
4 Varianten verfügbar
Werkstoff, Ausführung: Grundkörper Thermoplast hart, schwarz. Ummantelung Thermoplast weich, schwarz. Innengewinde Messing. H: 17 D2: 57,4 Gewicht ca. g: 21 T: 12,5 D: M6 Ausführung: Innengewinde
Rändelschrauben niedrig, Stahl und Edelstahl DIN 653 - K1163
Ab
1,55 €*
Abonnement
61 Varianten verfügbar
Werkstoff: Edelstahl (A 1). Ausführung: Edelstahl blank. D: M4 D1: 16 D3: 4 H: 6,5 K: 3,5 L: 7 L1: 10 RoHS: ja Ausführung: niedrige Form K1163.042X10
Wann eine Rändelschraube?
Rändelschrauben sind die richtige Wahl, wenn eine Schraubverbindung häufig gelöst wird und kein Werkzeug zur Verfügung stehen soll:- Schutzhauben und Verkleidungen – schnelles Öffnen für Wartung
- Justier- und Einstellarbeiten – Feinabstimmung ohne Schraubenzieher
- Vorrichtungsbau – Werkstückwechsel mit minimalem Zeitaufwand
- Messgeräte und Labortechnik – präzise manuelle Bedienung
- Mobile Geräte – Demontage ohne mitzuführendes Werkzeug
DIN-Normen und Bauformen
- DIN 464 – Rändelschrauben, hohe Form: Höherer Kopf, bessere Griffigkeit – Standard für häufig betätigte Anwendungen
- DIN 653 – Rändelschrauben, niedrige Form: Flacher Kopf, geringer Bauraum – kompakt im Sichtbereich
- Mit Kunststoff-Griffteil: Duroplast oder Thermoplast auf Stahl-Gewinde – ergonomischer, isolierend
- Mit glattem Bund: Definiertes Anschlagmaß am Werkstück
- ESD-antistatisch: Für Elektronikfertigung und ESD-Arbeitsplätze
Werkstoffe
- Automatenstahl (1.0718): Standard-Stahl, brüniert oder verzinkt – für trockene Innenraum-Anwendungen
- Edelstahl (1.4305 oder 1.4404): Korrosionsfrei – für Lebensmittel, Chemie, feuchte Bereiche
- Duroplast (PF 31, schwarz): Hart, formstabil, klassisches Maschinenbau-Optik
- Thermoplast mit Stahlkern: Ergonomisch, leicht
- Messing: Sonderanwendungen mit dekorativer Optik
Gewindegrößen
Rändelschrauben gibt es typischerweise im Gewindebereich M3 bis M6 – für größere Drehmomente werden statt Rändelschrauben Sterngriffe, Dreisterngriffe oder Kreuzgriffe verwendet. Die genauen Gewindelängen und Bunddurchmesser stehen im KIPP-Datenblatt.Auswahlkriterien
- Drehmomentbedarf: Rändelschrauben sind für manuelle Handkraft ausgelegt – typisch bis 1–3 Nm. Für höhere Werte ergonomische Griffe wählen
- Bauraum: Hohe Form (DIN 464) bei ausreichend Platz, niedrige Form (DIN 653) bei beengten Verhältnissen
- Bedienhäufigkeit: Hohe Form bei täglichem Betätigen, niedrige Form bei gelegentlichem Einsatz
- Umgebung: Edelstahl bei Feuchte, Duroplast bei elektrischer Isolation, ESD bei Elektronikfertigung
- Sichtbarkeit: Dunkle Duroplast-Modelle für klassischen Maschinenbau, Edelstahlvarianten für Sichtarmaturen
Typische Anwendungen
- Messgeräte und Laborinstrumente: Fixierung von Messsonden und Aufbauten
- Vorrichtungsbau: Schnellwechsel von Anschlägen und Positionierelementen
- Schutzhauben an Maschinen: Öffnen ohne Schraubenschlüssel für Wartung
- Messe- und Ausstellungsbau: Werkzeuglos demontierbare Standkonstruktionen
- Elektronikfertigung: ESD-Varianten an empfindlichen Baugruppen
Pflege und Austausch
- Gewinde regelmäßig säubern – Schmutz im Gewindegang erhöht den Drehmomentbedarf
- Gelegentlich ölen mit einem leichten Gewindeöl aus Trenn- und Montagemittel
- Kunststoff-Griffteile nicht mit Lösungsmitteln reinigen – bleibt unbeschadet bei lauwarmem Wasser und Seife
- Bei ausgeschlagenem Gewinde Austausch durch identisches Modell, Gewindegröße unbedingt einhalten
Ergänzende Bedienelemente
- Rändelmuttern als Gegenstück zur Rändelschraube
- Sterngriffe für höhere Drehmomente
- Dreisterngriffe als ergonomische Mittelform
- Flügelgriffe und -muttern als Zwei-Finger-Variante
- Griffschrauben mit ergonomischem Kunststoffkopf
FAQ – häufige Fragen zu Rändelschrauben
- DIN 464 oder DIN 653? Hohe Form (DIN 464) bei häufigem Betätigen – besserer Halt der Finger am hohen Rändelkopf. Niedrige Form (DIN 653) bei beengten Einbauräumen oder wo der Schraubenkopf nicht überstehen darf. Für maximale Griffigkeit bei gleichzeitig kompaktem Kopf sind Kunststoff-Varianten eine Alternative.
- Welche Handkraft erreiche ich? Mit Rändelschrauben M3–M6 sind typisch 1–3 Nm manuell möglich. Für höhere Werte unbedingt Sterngriffe oder Kreuzgriffe wählen – sonst rutscht der Finger am Rändel ab und der Hebel ist zu kurz.
- Edelstahl oder verzinkt? Edelstahl in feuchter, chemisch belasteter oder lebensmittelnaher Umgebung. Verzinkt als Standard im trockenen Innenraum. Für Sichtanwendungen mit hochwertiger Optik oft Messing oder Edelstahl blank.
- ESD-Varianten – wann? In Elektronikfertigung mit ESD-Schutzkonzept. Die antistatischen Rändelschrauben leiten statische Aufladung ab und verhindern, dass empfindliche Bauteile beim Bedienen geschädigt werden. Der ESD-Arbeitsplatz braucht neben den Schrauben auch leitfähige Bodenbeläge und Armbänder.
- Kann ich Rändelschrauben per Werkzeug anziehen? Der Rändelkopf bietet keinen Werkzeugansatz. Für höhere Drehmomente sind Rändelschrauben nicht ausgelegt – dann Standardschraube mit Schraubenschlüssel oder eine Griffschraube mit Werkzeugansatz wählen.
