Griffkugeln
Am Ende eines Hebels ist die Kugel die einzige Form, die sich aus jeder Richtung gleich anfühlt – deshalb sitzt sie dort, wo die Hand ihre Position beim Bedienen ändert. HUG Technik führt 377 Griffkugel-Varianten von KIPP ab Lager, in vier Baugrößen von 25 bis 50 mm Durchmesser, fest oder drehbar gelagert.
Zu Ihrem Experten für Griffkugeln
Andreas Selwitschka
Technische Infos
5 Artikel gefunden
Produktanzeige:

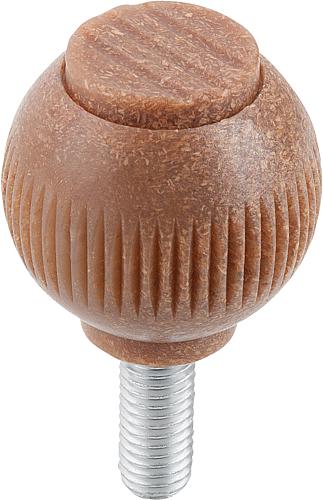

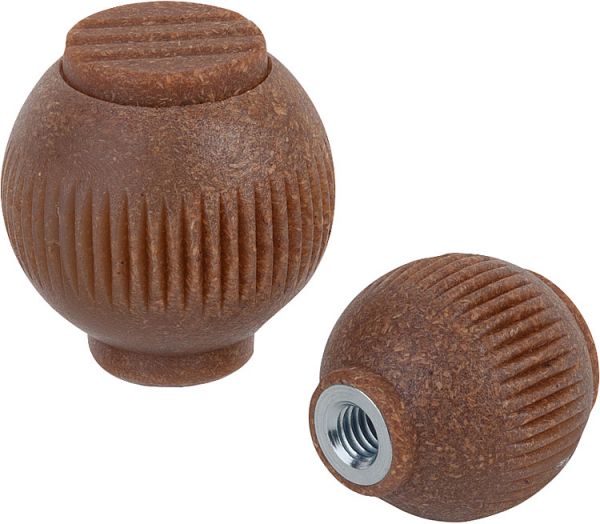

Griffkugel Biopolymer, Außengewinde - K0253
Ab
2,66 €*
Abonnement
4 Varianten verfügbar
Werkstoff: Biopolymer, Buche. Gewindebolzen Stahl 5.8. Ausführung: Gewindebolzen verzinkt und blau chromatiert. Buche natur schwarzgrau eingefärbt. Vorteile: Dieser Biokunststoff ist vollständig aus nachwachsenden Rohstoffen hergestellt (erdölfrei). Die Holzfasern stammen zu 100% aus heimischen Wäldern in Deutschland. PEFC-zertifiziert (garantiert, dass Holzprodukte aus nachhaltig bewirtschafteten Wäldern stammen). Merkmale: Gute mechanische Festigkeit (geprüft, mit mindestens zweifacher Sicherheit). Biokunststoff ist recyclingfähig (vergleichbar mit Thermoplasten). Für Außenanwendungen geeignet (nicht biologisch abbaubar). Gute Beständigkeit gegen starke Säuren u. Laugen. Kurzzeitig beständig gegen Alkohole, Kraftstoffe, Mineralöle, Fette. H2: 2,6 H1: 3,5 H: 33 D3: 19 L: 20 D2: 15,5 Farbe: schwarzgrau D1: M8 D: 32 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Griffkugel Biopolymer, Innengewinde - K0253
Ab
3,08 €*
Abonnement
4 Varianten verfügbar
Werkstoff: Biopolymer, Buche. Buchse Stahl 5.8 Ausführung: Buchse verzinkt und blau chromatiert. Buche natur schwarzgrau eingefärbt. Vorteile: Dieser Biokunststoff ist vollständig aus nachwachsenden Rohstoffen hergestellt (erdölfrei). Die Holzfasern stammen zu 100% aus heimischen Wäldern in Deutschland. PEFC-zertifiziert (garantiert, dass Holzprodukte aus nachhaltig bewirtschafteten Wäldern stammen). Merkmale: Gute mechanische Festigkeit (geprüft, mit mindestens zweifacher Sicherheit). Biokunststoff ist recyclingfähig (vergleichbar mit Thermoplasten). Für Außenanwendungen geeignet (nicht biologisch abbaubar). Gute Beständigkeit gegen starke Säuren u. Laugen. Kurzzeitig beständig gegen Alkohole, Kraftstoffe, Mineralöle, Fette. T: 10 H2: 2 H1: 3 H: 25 D3: 17 Farbe: schwarzgrau D2: 12 D1: M6 D: 25 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

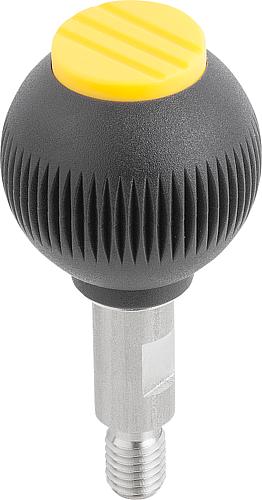

Griffkugel drehbar - K0254
Ab
9,31 €*
Abonnement
56 Varianten verfügbar
Ein ergonomisch perfektes Produkt für ein "dreidimensionales" Greifen. Der "dritten Dimension" wurde noch eine Längsriffelung zugeordnet. Dank computerunterstütztem Engineering-Design können damit die Anforderungen unterschiedlichster Branchen erfüllt werden. Werkstoff: Thermoplast, schwarzgrau. Achse aus Stahl 5.8. Ausführung: Edelstahl blank. Sicherungsringe auch bei der Edelstahl-Ausführung verzinkt. L2: 15 H1: 3 H: 25 D1: M6 Farbe: verkehrsrot Gewicht ca. kg : 0,020 SW: 7 L4: 5 L3: 5 L1: 10 H2: 2 D4: 8 D3: 17 D2: 12 D: 25 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

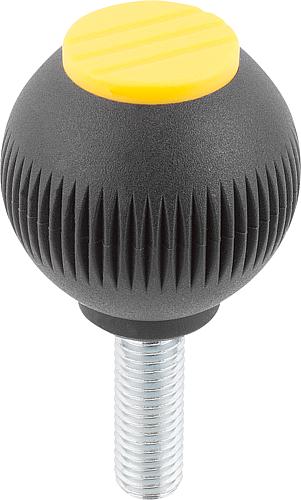

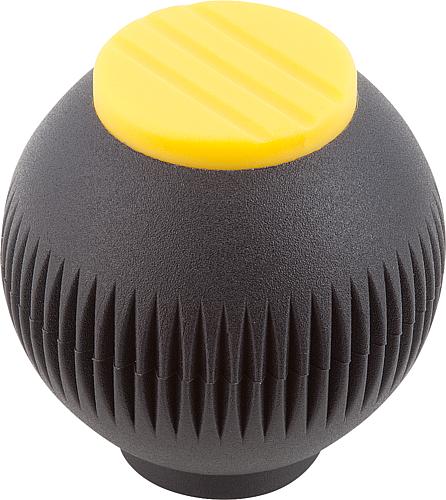

Griffkugel, Außengewinde - K0253
Ab
3,79 €*
Abonnement
238 Varianten verfügbar
Werkstoff: Thermoplast, schwarzgrau. Gewindebolzen aus Edelstahl 1.4305. Ausführung: Edelstahl blank. Ausführung: Bolzen Edelstahl Ausführung: Außengewinde Farbe: verkehrsrot H2: 3 H1: 4 H: 41,5 D3: 23 D2: 19 D1: M10 D: 40 L: 40 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Griffkugel, Innengewinde - K0253
Ab
3,71 €*
Abonnement
70 Varianten verfügbar
Werkstoff: Thermoplast, schwarzgrau, Achse aus Stahl 5.8, blau passiviert Maße:• D2: 24• D3: 31• H1: 5,5• H2: 4,5 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Inhalt im Überblick
Was die Kugelform leistet
Die Kugel hat keine Vorzugsrichtung. Sie lässt sich greifen, ohne dass die Hand vorher die richtige Stellung suchen muss – das macht sie zur klassischen Form am Ende von Schalthebeln, Kurbeln und Zugstangen.
Bei jeder anderen Griffform muss die Hand wissen, wie sie zugreift: Ein T-Griff will quer gefasst werden, ein Pilzknopf von oben, ein Sterngriff mit den Fingern zwischen den Zacken. Die Kugel nicht. Sie liegt gleich gut in der Hand, egal aus welchem Winkel man kommt – und genau das zählt an einem Hebel, der einen Bogen beschreibt und dessen Griffende dabei seine Lage im Raum ändert. Der zweite Vorteil ist die Flächenverteilung. Die Handfläche legt sich um die Kugel, statt gegen eine Kante zu drücken. Bei Bedienelementen, die mit Kraft geführt werden – Verstellhebel an Werkzeugmaschinen, Handkurbeln an Spindeln – bleibt das auch nach der zwanzigsten Betätigung angenehm. Ihre Grenze hat die Kugel beim Drehmoment. Wer eine Klemmung festziehen will, braucht Hebel und Formschluss zur Hand, und beides bietet eine glatte Kugel nicht. Dafür sind Stern- und Kreuzgriffe da.Fest oder drehbar gelagert
Die feste Griffkugel sitzt starr auf dem Gewinde. Die drehbare ist auf ihrem Bolzen gelagert und dreht sich mit der Bewegung – nötig überall dort, wo der Hebel eine Kreisbahn beschreibt.
Der Unterschied wird oft unterschätzt, entscheidet aber über die Ergonomie. An einer Handkurbel wandert der Griff auf einem Kreis, während die Hand ihn hält. Sitzt die Kugel fest, muss die Hand die Drehung mitmachen – nach wenigen Umdrehungen ist das Handgelenk am Anschlag, und der Bediener setzt um. Eine drehbar gelagerte Kugel rollt dagegen in der Handfläche mit, und die Hand bleibt in ihrer Position. Als Faustregel gilt: Wo gekurbelt oder auf einer Kreisbahn geführt wird, gehört eine drehbare Kugel hin. Wo nur geschaltet, gezogen oder um wenige Grad verstellt wird, genügt die feste Ausführung – sie ist einfacher aufgebaut und hat kein Lagerspiel, das mit der Zeit zunehmen könnte.Baugrößen und Gewinde
Vier Baugrößen decken 25 bis 50 mm Kugeldurchmesser ab. Bis Größe 3 gehört zu jedem Durchmesser ein Gewinde, die größte Baugröße gibt es in zwei Gewindevarianten.
| Baugröße | Gewinde | Kugeldurchmesser | Typischer Einsatz |
|---|---|---|---|
| Gr. 1 | M6 | 25 mm | kleine Verstellungen, Gerätebau |
| Gr. 2 | M8 | 32 mm | Standard für Schalt- und Bedienhebel |
| Gr. 3 | M10 | 40 mm | Handkurbeln, Führungshebel |
| Gr. 4 | M10, M12 | 50 mm | kräftige Bedienung, Ganzhandgriff |
Thermoplast, Biopolymer und der Bolzen
Der Großteil der Varianten ist Thermoplast in Schwarz RAL 7021 mit farbigem Deckel. Daneben gibt es Biopolymer-Ausführungen, teils mit natürlichem Buchenholz. Der Gewindebolzen besteht aus Stahl 5.8 oder Edelstahl 1.4305.
Der schwarze Thermoplast ist der Standard: unempfindlich, griffig, maßhaltig. Interessanter ist der Deckel, den die Ausführungen tragen – erhältlich in Gelb RAL 1021, Grau RAL 7035, Rot RAL 3020 und Schwarz RAL 7021. Das ist mehr als Kosmetik: An einer Maschine mit mehreren Hebeln lässt sich über die Deckelfarbe kodieren, welcher Hebel welche Funktion hat. Rot für die sicherheitsrelevante Verstellung, Gelb für die häufig bediente, Grau für die selten benutzte – das spart Beschriftung und wird auch im Halbdunkel erkannt. Die Biopolymer-Varianten bestehen teils aus nachwachsenden Rohstoffen, vier davon mit natürlichem Buchenholz. Sie fühlen sich wärmer an als Kunststoff und zeigen eine sichtbare Holzstruktur – eine Alternative für Maschinen, bei denen die Anmutung mitzählt. Der Gewindebolzen ist die Stelle, an der sich die Lebensdauer entscheidet. Stahl 5.8 genügt für trockene Umgebungen. Sobald Feuchtigkeit, Reinigungsmittel oder Außenluft ins Spiel kommen, gehört Edelstahl 1.4305 an diese Stelle – sonst rostet die Verbindung fest, und die Kugel lässt sich nur noch zerstörend lösen.Griffkugel oder andere Griffform?
Die Kugel ist richtungsunabhängig, aber schwach im Drehmoment. Für kräftiges Ziehen gibt es den T-Griff, für Klemmaufgaben den Sterngriff, für Drück- und Ziehbewegungen den Pilzknopf.
- Hebel beschreibt einen Bogen, Hand ändert die Richtung: Griffkugel – die Form dieser Seite, bei Kurbelbewegungen drehbar gelagert.
- Kräftig ziehen oder mit ganzer Hand fassen: T-Griffe geben deutlich mehr Angriffsfläche.
- Drücken, Ziehen und leichtes Drehen an einer Stelle: Pilzknöpfe mit ihrem überstehenden Rand.
- Drehmoment zum Klemmen und Spannen: Sterngriffe mit Zacken für den nötigen Hebel.
- Gerade oder ovale Griffform an Führungen: Griffstangen.
Montage und Sicherung
Griffkugeln gibt es mit Innen- und Außengewinde. Angezogen wird handfest, gesichert wird dort, wo die Bedienung den Griff mitdrehen könnte.
Die Ausführung mit Außengewinde trägt einen festen Gewindebolzen und wird in eine Gewindebohrung geschraubt – die übliche Lösung bei Neukonstruktionen. Die Ausführung mit Innengewinde wird auf einen vorhandenen Bolzen oder eine Gewindespindel aufgeschraubt und ist die Wahl beim Nachrüsten oder beim Ersetzen einer beschädigten Kugel. Beide Varianten sind über die Baugrößen hinweg verfügbar. Zwei Punkte entscheiden über die Haltbarkeit. Erstens die Anzugskraft: Handfest genügt. Wer mit der Zange nachhilft, hinterlässt Spuren im Kunststoff und riskiert ein überdrehtes Gewinde, das sich nicht mehr reparieren lässt. Zweitens die Sicherung: An Hebeln, die in Drehrichtung bedient werden, kann sich eine aufgeschraubte Kugel mit der Zeit lösen. Mittelfester Gewindekleber oder eine Kontermutter verhindern das zuverlässig. Bei drehbaren Ausführungen kommt ein dritter Punkt hinzu – die Lagerstelle darf nicht mitverklebt werden. Der Kleber gehört ausschließlich ans Befestigungsgewinde, nicht an den Lagerzapfen, sonst ist die Drehbarkeit dahin.FAQ zu Griffkugeln
- Wofür verwendet man eine Griffkugel? Als Knauf am Ende von Hebeln, Kurbeln, Zugstangen und Verstellspindeln. Die Kugelform lässt sich aus jeder Richtung gleich gut greifen, ohne dass die Hand vorher die richtige Stellung suchen muss – das ist der Vorteil überall dort, wo der Griff seine Lage im Raum ändert.
- Was ist der Unterschied zwischen fester und drehbarer Griffkugel? Die feste sitzt starr auf dem Gewinde, die drehbare ist auf ihrem Bolzen gelagert und rollt in der Handfläche mit. An Handkurbeln und überall, wo der Hebel eine Kreisbahn beschreibt, ist die drehbare Ausführung nötig – sonst muss das Handgelenk die Drehung mitmachen und ist nach wenigen Umdrehungen am Anschlag.
- Welchen Unterschied gibt es zu Kugelknöpfen nach DIN 319? DIN 319 beschreibt eine genormte Bauform mit festgelegten Befestigungsformen. HUG führt diese als eigene Kategorie „Kugelknöpfe". Die Griffkugeln auf dieser Seite sind die KIPP-Ausführungen mit Farbdeckel, drehbarer Lagerung und Biopolymer-Varianten. Wer einen normgerechten Ersatz sucht, ist bei den Kugelknöpfen richtig.
- Welche Baugröße passt zu meiner Anwendung? Vier Größen decken 25 bis 50 mm ab. 25 mm füllt die Fingerkuppen, 32 mm liegt zwischen Daumen und Fingern, ab 40 mm greift die ganze Hand zu. Wird mit Arbeitshandschuhen bedient oder muss der Hebel mit Kraft geführt werden, ist die nächstgrößere Kugel die bessere Wahl.
- Innengewinde oder Außengewinde? Außengewinde, wenn die Kugel in eine Gewindebohrung geschraubt wird – die übliche Lösung bei Neukonstruktionen. Innengewinde, wenn sie auf einen vorhandenen Bolzen oder eine Gewindespindel kommt – die Wahl beim Nachrüsten und beim Ersetzen. Beides ist über die Baugrößen hinweg verfügbar.
- Wozu dienen die farbigen Deckel? Zur Funktionskennzeichnung. Erhältlich sind Gelb, Grau, Rot und Schwarz. An einer Maschine mit mehreren Hebeln lässt sich damit kodieren, welcher Hebel welche Aufgabe hat – etwa Rot für die sicherheitsrelevante Verstellung. Das spart Beschriftung und wird auch bei schlechter Beleuchtung erkannt.
- Was ist Biopolymer mit Buchenholz? Ein Werkstoff, der teils aus nachwachsenden Rohstoffen besteht; einige Ausführungen enthalten natürliches Buchenholz. Sie fühlen sich wärmer an als reiner Kunststoff und zeigen eine sichtbare Holzstruktur – eine Alternative für Maschinen, bei denen neben der Funktion auch die Anmutung zählt.
- Die Griffkugel löst sich beim Bedienen – was hilft? Eine Sicherung am Befestigungsgewinde: mittelfester Gewindekleber oder eine Kontermutter. Das Problem tritt vor allem an Hebeln auf, die in Drehrichtung bedient werden. Wichtig bei drehbaren Ausführungen: Der Kleber gehört ausschließlich ans Befestigungsgewinde, nicht an den Lagerzapfen – sonst ist die Drehbarkeit dahin.
- Welcher Gewindebolzen für Feuchtigkeit? Edelstahl 1.4305. Stahl 5.8 genügt für trockene Umgebungen, rostet aber bei Feuchtigkeit, Reinigungsmitteln oder Außenluft an der Schnittstelle fest – dann lässt sich die Kugel nur noch zerstörend lösen. Der Mehrpreis für den Edelstahlbolzen ist gegenüber einer ausgebohrten Spindel gering.
Griffkugeln bei HUG – 377 KIPP-Varianten ab Lager
Seit 1938 stattet HUG Technik und Sicherheit Betriebe mit technischem Bedarf aus. Bei den Griffkugeln umfasst das Lagerprogramm 377 Varianten von KIPP aus Sulz am Neckar: vier Baugrößen von 25 bis 50 mm, Gewinde M6 bis M12, fest und drehbar gelagert, in Thermoplast mit vier Deckelfarben sowie in Biopolymer mit natürlichem Buchenholz. Passend dazu ergänzen diese Bereiche das Griff-Programm:- Kugelknöpfe – die genormte Bauform nach DIN 319 mit ihren Befestigungsformen
