Druckstücke & Arretierbolzen
Druckstücke und Arretierbolzen positionieren, rasten und sichern Bauteile in Vorrichtungen, Maschinen und Werkzeugen. Sie arbeiten im Verborgenen – in Bohrungen, Nuten und Aufnahmen – und sorgen dort für definierte Positionen, spürbare Rastpunkte und sichere Verriegelungen. Einen umfassenden Überblick über die verschiedenen Typen bietet unser Fachbeitrag zu Druckstücken, Arretierbolzen und Kugelsperrbolzen.
Technische Infos
352 Artikel gefunden
Produktanzeige:
Arretier-, Spanngriff Stahl, Sterngriff - K1582
Ab
5,26 €*
Abonnement
8 Varianten verfügbar

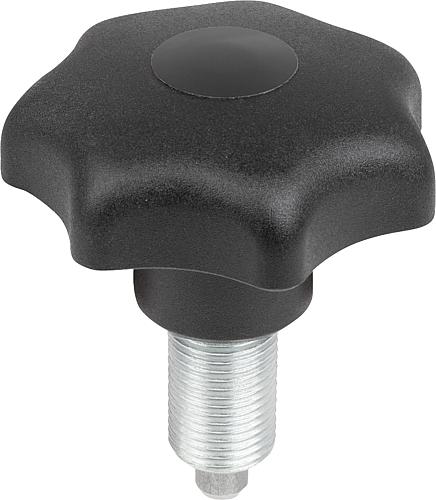

Der Arretier- und Spanngriff ermöglicht das Positionieren, Sichern und Klemmen von diversen Verstellelementen mit nur einem Produkt. Die Arretierung kann formschlüssig mittels Bolzen und die Klemmung kraftschlüssig über die Stirnfläche der Hülse erfolgen, die Bedienung ergonomisch mittels Sterngriff. Werkstoff: Sterngriff Thermoplast schwarzgrauGewindehülse 1.0718Arretierstift Edelstahl 1.4305Ausführung: Stahl verzinkt, Edelstahl blank Zubehör: Sechskantmuttern, niedrige Form DIN 439 Maße:• D3: 26• H1: 21• SW: 16 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Arretier- und Spanngriffe mit optischer Verriegelung - K1583
Ab
7,31 €*
Abonnement
8 Varianten verfügbar

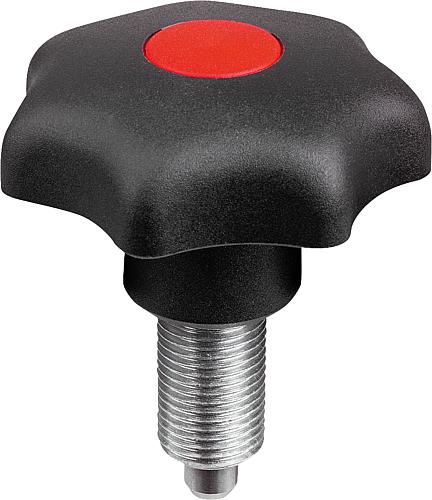

Der Arretier- und Spanngriff ermöglicht ein Positionieren, Sichern und Klemmen von diversen Verstellelementen mit nur einem Produkt. Die Arretierung kann formschlüssig mittels Bolzen und die Klemmung kraftschlüssig über die Stirnfläche der Hülse erfolgen. Ist die Verbindung mittels des Arretierstifts nicht vollständig verriegelt, wird dies über den hervorstehenden Signalknopf angezeigt. Werkstoff:Sterngriff Thermoplast schwarzgrauSignalknopf Thermoplast rotGewindehülse 1.0718Arretierstift Edelstahl 1.4305Ausführung: Stahl verzinkt, Edelstahl blank Zubehör: Sechskantmuttern, niedrige Form DIN 439 Maße:• D3: 18• H1: 13• SW: 10 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Arretierbolzen ECO kurzeführung, Pilzgriff - K0748
Ab
3,38 €*
Abonnement
10 Varianten verfügbar
Werkstoff: Stahlausführung: Arretierstift nicht gehärtet: Gewindehülse 1.0718. Arretierstift 1.4305. Edelstahlausführung: Arretierstift nicht gehärtet: Gewindehülse 1.4305. Arretierstift 1.4305. Pilzgriff Thermoplast schwarzgrau. Ausführung: Stahlausführung: Arretierstift nicht gehärtet: Gewindehülse blau chromatiert. Arretierstift blank. Edelstahlausführung: Arretierstift nicht gehärtet: Stahlteile blank. Hinweis: Dieser Artikel ist eine preisgünstige Alternative zu den bestehenden Arretierbolzen. Er ist für Anwendungen mit geringerer Präzision geeignet. Bei der Montage ist auf das angegebene max. Anziehdrehmoment zu achten. Auf Anfrage: Sonderausführungen. Federkraft Ende F2 ca. N: 12 Federkraft Anfang F1 ca. N: 6 F x 30°: 1,3 SW1: 13 H: 5 L2: 7 Anziehdrehmoment max. Nm : 7 L1: 8 L: 34,5 D2: 21 D1: M10 D: 5 Ausführung: Stahl, Arretierstift nicht gehärtet Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Arretierbolzen ECO kurzeführung, Pilzgriff, Kontermutter - K0748
Ab
3,43 €*
Abonnement
10 Varianten verfügbar
Werkstoff: Stahlausführung: Arretierstift nicht gehärtet: Gewindehülse 1.0718. Arretierstift 1.4305. Edelstahlausführung: Arretierstift nicht gehärtet: Gewindehülse 1.4305. Arretierstift 1.4305. Pilzgriff Thermoplast schwarzgrau. Ausführung: Stahlausführung: Arretierstift nicht gehärtet: Gewindehülse blau chromatiert. Arretierstift blank. Edelstahlausführung: Arretierstift nicht gehärtet: Stahlteile blank. Hinweis: Dieser Artikel ist eine preisgünstige Alternative zu den bestehenden Arretierbolzen. Er ist für Anwendungen mit geringerer Präzision geeignet. Bei der Montage ist auf das angegebene max. Anziehdrehmoment zu achten. Auf Anfrage: Sonderausführungen. Anziehdrehmoment max. Nm : 7 Federkraft Ende F2 ca. N: 12 Federkraft Anfang F1 ca. N: 6 F x 30°: 1,3 SW2: 17 SW1: 13 Ausführung: Stahl, Arretierstift nicht gehärtet H: 5 L2: 7 L1: 8 L: 34,5 D2: 21 D1: M10 D: 5 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Arretierbolzen ECO kurzeführung, Pilzgriff, Rastnut - K0748
Ab
3,50 €*
Abonnement
10 Varianten verfügbar
Werkstoff: Stahlausführung: Arretierstift nicht gehärtet: Gewindehülse 1.0718. Arretierstift 1.4305. Edelstahlausführung: Arretierstift nicht gehärtet: Gewindehülse 1.4305. Arretierstift 1.4305. Pilzgriff Thermoplast schwarzgrau. Ausführung: Stahlausführung: Arretierstift nicht gehärtet: Gewindehülse blau chromatiert. Arretierstift blank. Edelstahlausführung: Arretierstift nicht gehärtet: Stahlteile blank. Hinweis: Dieser Artikel ist eine preisgünstige Alternative zu den bestehenden Arretierbolzen. Er ist für Anwendungen mit geringerer Präzision geeignet. Bei der Montage ist auf das angegebene max. Anziehdrehmoment zu achten. Auf Anfrage: Sonderausführungen. Anziehdrehmoment max. Nm : 7 Federkraft Ende F2 ca. N: 12 Federkraft Anfang F1 ca. N: 6 F x 30°: 1,3 SW1: 13 H: 5 Ausführung: Edelstahl, Arretierstift nicht gehärtet L2: 7 L1: 8 L: 34,5 D2: 21 D1: M10 D: 5 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Arretierbolzen kurze Ausführung K0748 - K0748
Ab
3,59 €*
Abonnement
10 Varianten verfügbar
Werkstoff: Stahlausführung: Arretierstift nicht gehärtet: Gewindehülse 1.0718. Arretierstift 1.4305. Edelstahlausführung: Arretierstift nicht gehärtet: Gewindehülse 1.4305. Arretierstift 1.4305. Pilzgriff Thermoplast schwarzgrau. Ausführung: Stahlausführung: Arretierstift nicht gehärtet: Gewindehülse blau chromatiert. Arretierstift blank. Edelstahlausführung: Arretierstift nicht gehärtet: Stahlteile blank. Hinweis: Dieser Artikel ist eine preisgünstige Alternative zu den bestehenden Arretierbolzen. Er ist für Anwendungen mit geringerer Präzision geeignet. Bei der Montage ist auf das angegebene max. Anziehdrehmoment zu achten. Auf Anfrage: Sonderausführungen. Federkraft Ende F2 ca. N: 9 Federkraft Anfang F1 ca. N: 3,5 F x 30°: 1 SW2: 13 SW1: 10 H: 4 Anziehdrehmoment max. Nm : 2 L2: 6 L1: 6 L: 29,5 D2: 18 D1: M8 D: 4 Ausführung: Stahl, Arretierstift nicht gehärtet Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Arretierbolzen ECO, Pilzgriff - K0747
Ab
3,01 €*
Abonnement
32 Varianten verfügbar
Werkstoff: Stahlausführung: Arretierstift nicht gehärtet: Gewindehülse 1.0718. Arretierstift 1.4305. Edelstahlausführung: Arretierstift nicht gehärtet: Gewindehülse 1.4305. Arretierstift 1.4305. Pilzgriff Thermoplast schwarzgrau. Ausführung: Stahlausführung: Arretierstift nicht gehärtet: Gewindehülse blau chromatiert. Arretierstift blank. Edelstahlausführung: Arretierstift nicht gehärtet: Stahlteile blank. Hinweis: Dieser Artikel ist eine preisgünstige Alternative zu den bestehenden Arretierbolzen. Er ist für Anwendungen mit geringerer Präzision geeignet. Bei der Montage ist auf das angegebene max. Anziehdrehmoment zu achten. Auf Anfrage: Sonderausführungen sowie Feingewinde L1: 15 L: 36 D: 4 Federkraft Ende F2 ca. N: 12 Ausführung: Stahl, Arretierstift nicht gehärtet Anziehdrehmoment max. Nm : 2 SW2: - L2: 6 Federkraft Anfang F1 ca. N: 6 D2: 14 H: 4 F x 30°: 1 L3: 13 D1: M6 SW1: 6 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Arretierbolzen ECO, Pilzgriff, Gewindesicherung - K1098
Ab
3,06 €*
Abonnement
10 Varianten verfügbar
Werkstoff: Stahlausführung: Arretierstift nicht gehärtet: Gewindehülse 1.0718. Arretierstift 1.4305. Edelstahlausführung: Arretierstift nicht gehärtet: Gewindehülse und Arretierstift 1.4305. Pilzgriff Thermoplast schwarzgrau. Gewindesicherung Polyamid blau. Ausführung: Stahlausführung: Arretierstift nicht gehärtet. Gewindehülse blau passiviert. Arretierstift blank. Edelstahlausführung: Arretierstift nicht gehärtet. Stahlteile blank. Hinweis: Dieser Artikel ist eine preisgünstige Alternative zu den bestehenden Arretierbolzen. Er ist für Anwendungen mit geringerer Präzision geeignet. Durch die Gewindesicherung kann die Einbautiefe exakt auf die vorhandenen Bauteile abgestimmt werden, somit ist kein Anschlagen notwendig. Die Gewindesicherung ist eine klemmende Polyamid-Beschichtung, die punktuell (Fleck) aufgetragen ist. Ein- und Ausschraubdrehmomente sind Richtwerte. Auf Anfrage: Sonderausführungen sowie Feingewinde D: 6 D1: M10 D2: 18 H: 6 L: 47,5 L1: 20 L2: 8 L3: 17 SW1: 10 RoHS: ja F x 30°: 1,8 Form: AP Größe: 2 Ausführung: ohne Rastnut Ausprägung: mit Gewindesicherung Farbe Komponente: schwarzgrau RAL 7021 Federkraft Ende F2 ca. N: 15 Federkraft Anfang F1 ca. N: 8 K1098.091206100 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Arretierbolzen ECO, Pilzgriff, Kontermutter - K0747
Ab
3,06 €*
Abonnement
32 Varianten verfügbar
Die Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden.
Werkstoff:
Stahlausführung:
Gewindehülse 1.0715.
Arretierstift 1.4305.
Edelstahlausführung:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff Thermoplast schwarzgrau RAL 7021.
Ausführung:
Stahlausführung:
Arretierstift nicht gehärtet.
Gewindehülse blau passiviert.
Arretierstift blank.
Edelstahlausführung:
Arretierstift nicht gehärtet.
Stahlteile blank.
Hinweis:
Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, ist die Form C bzw. Form D zu verwenden.
Bei der Montage ist auf das angegebene max. Anziehdrehmoment zu achten.
Auf Anfrage:
Sonderausführungen. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Arretierbolzen ECO, Pilzgriff, Rastnut - K0747
Ab
3,08 €*
Abonnement
32 Varianten verfügbar
Werkstoff: Stahlausführung: Arretierstift nicht gehärtet: Gewindehülse 1.0718. Arretierstift 1.4305. Edelstahlausführung: Arretierstift nicht gehärtet: Gewindehülse 1.4305. Arretierstift 1.4305. Pilzgriff Thermoplast schwarzgrau. Ausführung: Stahlausführung: Arretierstift nicht gehärtet: Gewindehülse blau chromatiert. Arretierstift blank. Edelstahlausführung: Arretierstift nicht gehärtet: Stahlteile blank. Hinweis: Dieser Artikel ist eine preisgünstige Alternative zu den bestehenden Arretierbolzen. Er ist für Anwendungen mit geringerer Präzision geeignet. Bei der Montage ist auf das angegebene max. Anziehdrehmoment zu achten. Auf Anfrage: Sonderausführungen sowie Feingewinde SW1: 12 L3: 23 Federkraft Anfang F1 ca. N: 8 H: 8 L: 61,7 SW2: - L1: 26 F x 30°: 2,3 D1: M12 Ausführung: Edelstahl, Arretierstift nicht gehärtet L2: 10 Federkraft Ende F2 ca. N: 19 D2: 25 D: 8 Anziehdrehmoment max. Nm : 20 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Arretierbolzen ECO, Pilzgriff, Gewindesicherung, Rastnut - K1098
Ab
3,15 €*
Abonnement
10 Varianten verfügbar
Werkstoff: Stahlausführung: Arretierstift nicht gehärtet: Gewindehülse 1.0718. Arretierstift 1.4305. Edelstahlausführung: Arretierstift nicht gehärtet: Gewindehülse und Arretierstift 1.4305. Pilzgriff Thermoplast schwarzgrau. Gewindesicherung Polyamid blau. Ausführung: Stahlausführung: Arretierstift nicht gehärtet. Gewindehülse blau passiviert. Arretierstift blank. Edelstahlausführung: Arretierstift nicht gehärtet. Stahlteile blank. Hinweis: Dieser Artikel ist eine preisgünstige Alternative zu den bestehenden Arretierbolzen. Er ist für Anwendungen mit geringerer Präzision geeignet. Durch die Gewindesicherung kann die Einbautiefe exakt auf die vorhandenen Bauteile abgestimmt werden, somit ist kein Anschlagen notwendig. Die Gewindesicherung ist eine klemmende Polyamid-Beschichtung, die punktuell (Fleck) aufgetragen ist. Ein- und Ausschraubdrehmomente sind Richtwerte. Auf Anfrage: Sonderausführungen sowie Feingewinde D: 6 D1: M10 D2: 18 H: 6 L: 47,5 L1: 20 L2: 8 L3: 17 SW1: 10 RoHS: ja F x 30°: 1,8 Form: CP Größe: 2 Ausführung: mit Rastnut Ausprägung: mit Gewindesicherung Farbe Komponente: schwarzgrau RAL 7021 Federkraft Ende F2 ca. N: 15 Federkraft Anfang F1 ca. N: 8 K1098.193206100 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Arretierbolzen ECO, Pilzgriff, Rastnut, Kontermutter - K0747
Ab
3,15 €*
Abonnement
32 Varianten verfügbar
Die Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden.
Werkstoff:
Stahlausführung:
Gewindehülse 1.0715.
Arretierstift 1.4305.
Edelstahlausführung:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff Thermoplast schwarzgrau RAL 7021.
Ausführung:
Stahlausführung:
Arretierstift nicht gehärtet.
Gewindehülse blau passiviert.
Arretierstift blank.
Edelstahlausführung:
Arretierstift nicht gehärtet.
Stahlteile blank.
Hinweis:
Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, ist die Form C bzw. Form D zu verwenden.
Bei der Montage ist auf das angegebene max. Anziehdrehmoment zu achten.
Auf Anfrage:
Sonderausführungen. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Federdruckstücke – Rasten und Positionieren

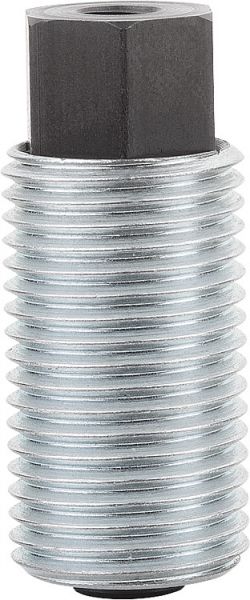

Federdruckstücke bestehen aus einem Gewindekörper mit eingebauter Druckfeder und einem Druckelement. Sie werden in eine Gewindebohrung eingeschraubt und erzeugen eine federnde Druckkraft auf das Gegenstück. Drei Bauformen decken die meisten Anwendungen ab:- Kugeldruckstücke: Eine gehärtete Stahlkugel rastet in eine Mulde oder Bohrung ein und erzeugt einen definierten Rastpunkt. Rastkraft von 0,5 N (leichtes Rasten) bis über 50 N (festes Einrasten). Typisch für Drehschalter, Anschläge und Indexierungen.
- Zapfen-Druckstücke: Zylindrischer oder konischer Zapfen statt Kugel. Größere Kontaktfläche, gleichmäßigere Druckverteilung. Einsatz als Werkstückanlage in Vorrichtungen und als Auswerfer.
- Federnde Seitendruckstücke: Drücken ein Werkstück seitlich gegen einen Anschlag. Kompensieren Maßtoleranzen und halten das Werkstück spielfrei in Position – in der Vorrichtungstechnik unverzichtbar.

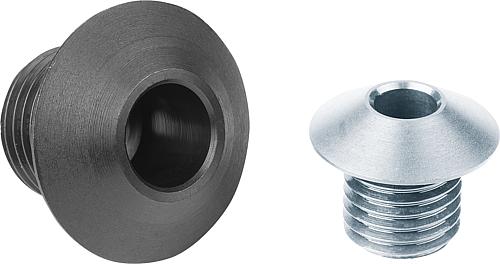

Arretierbolzen und Rastbolzen

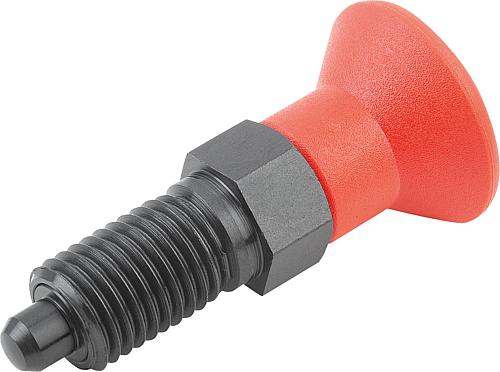

Arretierbolzen verriegeln Bauteile formschlüssig in einer definierten Position. Im Gegensatz zu Druckstücken, die mit Federkraft rasten, greifen Arretierbolzen mit einem Bolzen in eine Bohrung oder Nut ein und halten das Bauteil gegen Verschieben, Drehen und Abheben. Die wichtigsten Bauformen:- Rastbolzen mit Griffknopf: Knopf ziehen → Bolzen aus Rastbohrung heben → Bauteil verschieben → Bolzen einrasten lassen. Gängige Durchmesser: 4–16 mm Bolzen, Gewinde M8–M24.
- Rastbolzen mit Rückstellung: Bolzen fährt automatisch in die Rastposition zurück, sobald der Bediener loslässt. Ideal für Serienprozesse mit schnellem Taktwechsel.
- Rastbolzen ohne Rückstellung: Bolzen bleibt in der gezogenen Position. Geeignet für Verstelleinrichtungen, bei denen das Bauteil frei verschoben und dann wieder arretiert wird.
- Indexbolzen: Rasten nur in vorgegebenen Winkelpositionen ein. Typisch für Drehtische, Teileinrichtungen und Revolverköpfe.
Kugelsperrbolzen – Schnellverriegelung in unter einer Sekunde
Kugelsperrbolzen sind Schnellverriegelungselemente. Ein zylindrischer Bolzen wird durch eine Bohrung gesteckt und durch radial austretende Kugeln verriegelt. Knopf drücken löst die Kugeln, Loslassen verriegelt sie wieder. Der Vorteil gegenüber Schraubbolzen: Montage und Demontage in unter einer Sekunde – kein Gewinde, kein Werkzeug, keine Drehbewegung. Kugelsperrbolzen sind Standard in Prototypenbau, Messebau und überall dort, wo häufiges Umrüsten gefordert ist. Tragkräfte:- 6 mm Bolzen: ab 200 N
- 12 mm Bolzen: ca. 5.000 N
- 20 mm Bolzen: über 20.000 N
Sperrriegel und weitere Verriegelungselemente
Sperrriegel verriegeln Türen, Klappen, Schutzabdeckungen und Wartungszugänge an Maschinen. Ein Drehgriff oder Knebel betätigt einen Riegel, der in eine Gegenplatte eingreift. Die Verriegelung ist formschlüssig und hält gegen Vibration und Erschütterung. Ergänzend führt HUG Haltestücke und Raststücke, Steckbolzen für schnelle Bolzenverbindungen sowie Arretier- und Spanngriffe für die manuelle Bedienung.Werkstoffe und Ausführungen
Standardwerkstoffe:- Stahl brüniert: Standardausführung für trockene Innenräume
- Stahl verzinkt: Korrosionsschutz für leicht feuchte Umgebungen
- Edelstahl (1.4305 / 1.4571): Pflicht in Lebensmittel-, Pharma- und Chemieindustrie sowie im Außenbereich
