Stehlager-Gehäuseeinheiten S-Serie

Die S-Serie ist mit 128 Einheiten die größte Stehlagerreihe im HUG-Sortiment. Sie besteht fast vollständig aus der SY-Familie von SKF – dem stehenden Gegenstück zu den FY-Flanschlagereinheiten. Der wichtigste Unterschied zwischen den Unterreihen ist der Fuß.
Erwin Küfner

Zu Ihrem Experten für Stehlager-Gehäuseeinheiten S ..

Erwin Küfner

phone icon
Technische Infos
Filter

Langloch oder Gewindebohrung

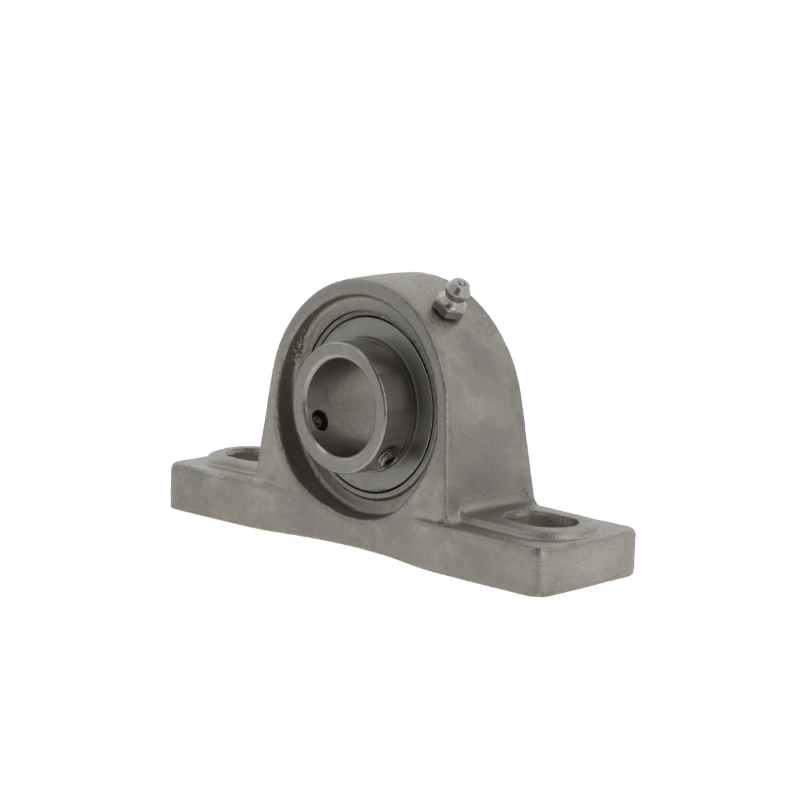

Bei einer Stehlagereinheit wird der Fuß auf eine waagerechte Fläche unter der Welle geschraubt. Wie das geschieht, unterscheidet die beiden Grundformen der Serie. Die Reihe SY hat einen **langen Fuß mit zwei Langlöchern**. Die Schraube wird von oben durch das Langloch gesteckt – dadurch lässt sich die Einheit beim Anziehen noch in Längsrichtung verschieben und ausrichten. Das ist der Standardfall und mit 48 metrischen Einheiten die größte Gruppe im Sortiment. Die Reihe SYF hat dagegen einen **kurzen Fuß mit zwei Gewindebohrungen** in der Aufspannfläche. Hier wird von unten durch die Anschlusskonstruktion in das Gehäuse geschraubt. Das baut kürzer und ist die Wahl, wenn seitlich kein Platz für einen langen Fuß ist oder die Schraubenköpfe oben stören würden. Praktisch heißt das: Wer nachträglich ausrichten will, nimmt SY. Wer knappen Bauraum hat oder eine plane Oberseite braucht, nimmt SYF. Beide haben dieselbe Wellenmittenhöhe, sodass sich die Lagerstelle in der Höhe nicht verschiebt. Alle Gehäuse dieser Reihen bestehen aus Grauguss – robust, steif und direkt auf die Aufspannfläche schraubbar.

Europäische und japanische Bauform

Ein J in der Mitte verändert die Anschlussmaße. Die Reihe SYJ hat dieselbe Wellenmittenhöhe wie SY und nimmt dasselbe Lager auf, unterscheidet sich aber in der Gesamtlänge des Fußes und im Abstand der Befestigungslöcher – sie folgt der japanischen Norm. Beim Ersatz ist das der kritische Punkt. Ein SYJ 40 passt nicht ohne Weiteres dorthin, wo ein SY 40 saß, obwohl beide dieselbe Welle tragen und gleich hoch bauen. Die vorhandenen Bohrungen im Maschinengestell stimmen nicht überein. Im HUG-Sortiment liegen 16 Einheiten der SYJ-Reihe, die bis zur Baugröße SYJ 100 für eine 100-mm-Welle reicht. Damit deckt sie den oberen Größenbereich weiter ab als die europäische Reihe. Dieselbe Unterscheidung gibt es bei den Flanschlagereinheiten der F-Serie, dort als FY und FYJ. Wer eine Anlage durchgängig in einer Bauform ausführt, sollte die Norm über alle Lagerstellen hinweg gleich wählen.

SYK und SYWK mit Spannhülse

Zwölf Einheiten der Serie fallen aus dem üblichen Muster: Bei SYK und SYWK sitzt das Lager nicht über Gewindestifte oder Exzenterring auf der Welle, sondern wird über eine Spannhülse verspannt. Das bringt zwei Vorteile. Die Welle bleibt glatt – sie braucht weder Absatz noch Passfedernut, was bei langen Wellen und bei nachträglich gesetzten Lagerstellen Arbeit spart. Und die Verbindung zentriert genauer als eine punktuelle Klemmung, weil sich die Hülse gleichmäßig um den Wellenumfang legt. Hier lohnt ein genauer Blick auf den Buchstaben. Bei den Flanschlagereinheiten steht ein K für die Ausführung aus Verbundwerkstoff – FYK und FYTBK sind Kunststoffgehäuse. Bei den Stehlagereinheiten SYK und SYWK bedeutet dasselbe K dagegen die Spannhülsenbefestigung im Gussgehäuse. Wer die Systematik aus der einen Familie in die andere überträgt, liegt an dieser Stelle falsch. Welches Lager in einer Einheit steckt, verrät wie bei den Flanschlagereinheiten das Nachsetzzeichen: TF steht für ein YAR-Lager mit Gewindestiften, FM für ein YET-Lager mit Exzenterring.

29 Einheiten in Zollgrößen

Ein knappes Viertel der Serie trägt Bezeichnungen wie SY 1. oder SY 1.15/16. Das sind Zollmaße: SY 1. passt auf eine Welle von einem Zoll, also 25,4 mm. Solche Wellenmaße finden sich an Maschinen angelsächsischer Herkunft, in der Landtechnik und in älteren Förderanlagen. Wer dort eine Lagerstelle ersetzt, braucht die Zollausführung – eine metrische 25er-Einheit passt nicht auf eine 25,4-mm-Welle, auch wenn die Zahlen nahe beieinanderliegen. Für Neukonstruktionen bleiben die metrischen Größen die bessere Wahl: breiter verfügbar, günstiger und im Ersatzfall leichter zu beschaffen. Beim Nachbestellen entscheidet immer der gemessene Wellendurchmesser, nicht die Erinnerung an die alte Bezeichnung. Neben den 122 SKF-Einheiten liegen in dieser Kategorie sechs Einheiten der Reihe SUCP von SNR. Eine Übersicht aller Stehlagerserien gibt die Seite Stehlager-Gehäuseeinheiten.

FAQ zur S-Serie

  • Was unterscheidet SY von SYF? Die Fußform. SY hat einen langen Fuß mit zwei Langlöchern, durch die von oben geschraubt wird – die Einheit lässt sich beim Anziehen noch ausrichten. SYF hat einen kurzen Fuß mit zwei Gewindebohrungen und wird von unten durch die Anschlusskonstruktion verschraubt. Die Wellenmittenhöhe ist bei beiden gleich.
  • Was bedeutet das J in SYJ? Es kennzeichnet die japanische Bauform. Wellenmittenhöhe und Lager sind identisch zur europäischen Reihe SY, aber Fußlänge und Lochabstand weichen ab. Beim Austausch eines vorhandenen Gehäuses lassen sich die beiden deshalb nicht gegeneinander tauschen, ohne die Bohrungen im Maschinengestell anzupassen.
  • Wofür stehen SYK und SYWK? Für Gussgehäuse, bei denen das Lager über eine Spannhülse auf der Welle verspannt wird statt über Gewindestifte oder Exzenterring. Die Welle bleibt dabei glatt und braucht weder Absatz noch Passfedernut. Zwölf Einheiten dieser Bauart liegen im Sortiment.
  • Bedeutet das K dasselbe wie bei FYK? Nein, und das ist eine häufige Verwechslung. Bei den Flanschlagereinheiten steht K für die Ausführung aus Verbundwerkstoff, also für ein Kunststoffgehäuse. Bei den Stehlagereinheiten SYK und SYWK bezeichnet dasselbe K die Spannhülsenbefestigung in einem Gussgehäuse. Die Systematik lässt sich zwischen den Familien nicht übertragen.
  • Was hat es mit den Zollgrößen auf sich? 29 der Einheiten sind für Wellen in Zollmaßen ausgelegt, erkennbar an Bezeichnungen wie SY 1. für 25,4 mm oder SY 1.15/16. Solche Wellen finden sich an Maschinen angelsächsischer Herkunft und in der Landtechnik. Eine metrische Einheit passt dort nicht, auch wenn der Zahlenwert ähnlich aussieht.
  • Was bedeuten die Nachsetzzeichen TF und FM? Sie benennen das eingebaute Y-Lager. TF steht für ein YAR-Lager, das über zwei Gewindestifte im Innenring klemmt – die häufigste und einfachste Befestigung. FM steht für ein YET-Lager mit Exzenterring, der rundum klemmt und die Wellenoberfläche schont.
  • Muss ich zur Einheit ein Lager bestellen? Nein. Bei einer Gehäuseeinheit ist das Lager bereits eingebaut, gefettet und abgedichtet – sie wird als Ganzes montiert. Wer Gehäuse und Lager getrennt wählen möchte, findet das Programm unter Stehlager-Gehäuse.
  • Welchen Größenbereich deckt die Serie ab? Metrisch von 15 bis 100 mm Wellendurchmesser, dazu die Zollausführungen ab 25,4 mm. Am weitesten hinauf reicht die japanische Reihe mit SYJ 100. Insgesamt liegen 128 Einheiten ab Lager, davon 122 von SKF und sechs von SNR.
  • Wie wird nachgeschmiert? Über den Schmiernippel am Gehäuse mit einem Wälzlagerfett. Das Fett gelangt über eine Nut an den Lageraußenring. Intervall und Menge richten sich nach Drehzahl, Last und Umgebung – bei Staub oder Feuchtigkeit lieber häufiger und in kleineren Mengen nachfetten.

S-Einheiten bei HUG

Seit 1938 stattet HUG Technik und Sicherheit Betriebe mit technischem Bedarf aus. Aus der S-Serie liegen 128 Stehlager-Gehäuseeinheiten ab Lager – Graugussgehäuse mit langem und kurzem Fuß, in europäischer und japanischer Bauform, mit Gewindestift-, Exzenterring- und Spannhülsenbefestigung, metrisch und in 29 Zollausführungen. Passend dazu: Was HUG ausmacht: Steh- und Flanschlagereinheiten derselben Familie aus einer Hand, dazu technische Beratung, wenn aus einer alten Bezeichnung mit Zollmaß oder unbekanntem Nachsetzzeichen der passende aktuelle Typ ermittelt werden muss. Geht die Bestellung werktags bis 16 Uhr ein, verlässt das Paket noch am selben Tag unser Haus.
