Stehlager-Gehäuseeinheiten R-Serie
Die R-Serie umfasst 80 Graugusseinheiten für Wellen von 12 bis 100 mm. Ihre Bezeichnungen unterscheiden sich oft nur um zwei Buchstaben, und die entscheiden über etwas sehr Praktisches: ob der Lagerbock über Langlöcher von oben verschraubt wird oder über Gewinde in seiner Aufstandsfläche von unten.
Zu Ihrem Experten für Stehlager-Gehäuseeinheiten R ..
Erwin Küfner
Technische Infos
80 Artikel gefunden
Produktanzeige:

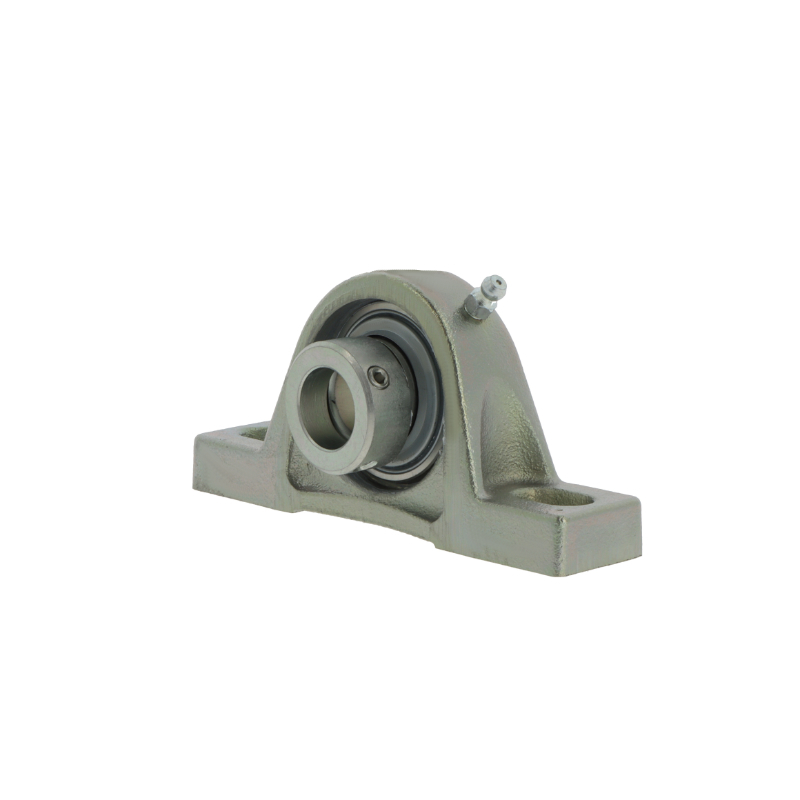

Stehlagergehäuseeinheit RASE100 von INA 100 mm
Ab
646,26 €*
Abonnement
Das Qualitäts-Stehlager-Gehäuseeinheit RASE100 von INA mit den Abmessungen 100 mm ist ein Gehäuse-Einheit der Serie RASE100 Daten: Innen (DI): 100 mm (Welle) Art: Gehäuse-Einheit Serie RASE100 ohne Nachsetzzeichen RASE = Stehlager-Gehäuseeinheit Hier finden Sie dazu passende WELLENDICHTRINGE RASE-Stehlager-Gehäuseeinheiten wie das RASE100 von INA bestehen aus einem Stehlagergehäuse mit zwei Bohrungen im Fuss zur Befestigung und einem Wälzlager in der Einheit. Die Lagersitze sind meist als verschiebbare Loslagersitze ausgeführt und können mittels Festringen (FRB/FRM) zu Festlagern umgebaut werden. Die Gehäuse besitzen meist Nachschmierbohrungen bzw. Markierungen dafür, obwohl die meisten verwendeten Lager lange vorhaltende Erstschmierungen beinhalten. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma INA Wälzlager Schaeffler Technologies GmbH & Co. KG (www.ina.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Stehlagergehäuseeinheit RASE20 -N von INA 20 mm
Ab
31,58 €*
Abonnement
Das Qualitäts-Stehlager-Gehäuseeinheit RASE20N von INA mit den Abmessungen 20 mm ist ein Gehäuse-Einheit der Serie RASE20 Daten: Innen (DI): 20 mm (Welle) Art: Gehäuse-Einheit Serie RASE20 mit Nachsetzzeichen RASE = Stehlager-Gehäuseeinheit N = Gussgehäuse mit Nuteinstich für Schutzkappen Hier finden Sie dazu passende WELLENDICHTRINGE RASE-Stehlager-Gehäuseeinheiten wie das RASE20-N von INA bestehen aus einem Stehlagergehäuse mit zwei Bohrungen im Fuss zur Befestigung und einem Wälzlager in der Einheit. Die Lagersitze sind meist als verschiebbare Loslagersitze ausgeführt und können mittels Festringen (FRB/FRM) zu Festlagern umgebaut werden. Die Gehäuse besitzen meist Nachschmierbohrungen bzw. Markierungen dafür, obwohl die meisten verwendeten Lager lange vorhaltende Erstschmierungen beinhalten. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma INA Wälzlager Schaeffler Technologies GmbH & Co. KG (www.ina.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Stehlagergehäuseeinheit RASE25 -XL-N-FA125 von INA 25 mm
Ab
46,60 €*
Abonnement
Das Qualitäts-Stehlager-Gehäuseeinheit RASE25N-FA125 von INA mit den Abmessungen 25 mm ist ein Gehäuse-Einheit der Serie RASE25 Daten: Innen (DI): 25 mm (Welle) Art: Gehäuse-Einheit Serie RASE25 mit Nachsetzzeichen RASE = Stehlager-Gehäuseeinheit N = Gussgehäuse mit Nuteinstich für Schutzkappen FA125 = Rostschutz durch Corrotect®-Beschichtung Hier finden Sie dazu passende WELLENDICHTRINGE RASE-Stehlager-Gehäuseeinheiten wie das RASE25-N-FA125 von INA bestehen aus einem Stehlagergehäuse mit zwei Bohrungen im Fuss zur Befestigung und einem Wälzlager in der Einheit. Die Lagersitze sind meist als verschiebbare Loslagersitze ausgeführt und können mittels Festringen (FRB/FRM) zu Festlagern umgebaut werden. Die Gehäuse besitzen meist Nachschmierbohrungen bzw. Markierungen dafür, obwohl die meisten verwendeten Lager lange vorhaltende Erstschmierungen beinhalten. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma INA Wälzlager Schaeffler Technologies GmbH & Co. KG (www.ina.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Stehlagergehäuseeinheit RASE30 von NKE 30x0x0 mm
Abonnement
Das Qualitäts-Stehlager-Gehäuseeinheit RASE30 von NKE mit den Abmessungen 30 mm ist ein Gehäuse-Einheit der Serie RASE30 Daten: Innen (DI): 30 mm (Welle) Art: Gehäuse-Einheit Serie RASE30 ohne Nachsetzzeichen RASE = Stehlager-Gehäuseeinheit Hier finden Sie dazu passende WELLENDICHTRINGE RASE-Stehlager-Gehäuseeinheiten wie das RASE30 von NKE bestehen aus einem Stehlagergehäuse mit zwei Bohrungen im Fuss zur Befestigung und einem Wälzlager in der Einheit. Die Lagersitze sind meist als verschiebbare Loslagersitze ausgeführt und können mittels Festringen (FRB/FRM) zu Festlagern umgebaut werden. Die Gehäuse besitzen meist Nachschmierbohrungen bzw. Markierungen dafür, obwohl die meisten verwendeten Lager lange vorhaltende Erstschmierungen beinhalten. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma NKE Austria GmbH (www.nke.at) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): NKE AUSTRIA GmbH, Im Stadtgut C4, Steyr, Austria, office@nke.at
Preis auf Anfrage
Stehlagergehäuseeinheit RASE30 -N von INA 30 mm
Ab
42,15 €*
Abonnement
Das Qualitäts-Stehlager-Gehäuseeinheit RASE30N von INA mit den Abmessungen 30 mm ist ein Gehäuse-Einheit der Serie RASE30 Daten: Innen (DI): 30 mm (Welle) Art: Gehäuse-Einheit Serie RASE30 mit Nachsetzzeichen RASE = Stehlager-Gehäuseeinheit N = Gussgehäuse mit Nuteinstich für Schutzkappen Hier finden Sie dazu passende WELLENDICHTRINGE RASE-Stehlager-Gehäuseeinheiten wie das RASE30-N von INA bestehen aus einem Stehlagergehäuse mit zwei Bohrungen im Fuss zur Befestigung und einem Wälzlager in der Einheit. Die Lagersitze sind meist als verschiebbare Loslagersitze ausgeführt und können mittels Festringen (FRB/FRM) zu Festlagern umgebaut werden. Die Gehäuse besitzen meist Nachschmierbohrungen bzw. Markierungen dafür, obwohl die meisten verwendeten Lager lange vorhaltende Erstschmierungen beinhalten. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma INA Wälzlager Schaeffler Technologies GmbH & Co. KG (www.ina.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Stehlagergehäuseeinheit RASE35 -N von INA 35 mm
Abonnement
Das Qualitäts-Stehlager-Gehäuseeinheit RASE35N von INA mit den Abmessungen 35 mm ist ein Gehäuse-Einheit der Serie RASE35 Daten: Innen (DI): 35 mm (Welle) Art: Gehäuse-Einheit Serie RASE35 mit Nachsetzzeichen RASE = Stehlager-Gehäuseeinheit N = Gussgehäuse mit Nuteinstich für Schutzkappen Hier finden Sie dazu passende WELLENDICHTRINGE RASE-Stehlager-Gehäuseeinheiten wie das RASE35-N von INA bestehen aus einem Stehlagergehäuse mit zwei Bohrungen im Fuss zur Befestigung und einem Wälzlager in der Einheit. Die Lagersitze sind meist als verschiebbare Loslagersitze ausgeführt und können mittels Festringen (FRB/FRM) zu Festlagern umgebaut werden. Die Gehäuse besitzen meist Nachschmierbohrungen bzw. Markierungen dafür, obwohl die meisten verwendeten Lager lange vorhaltende Erstschmierungen beinhalten. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma INA Wälzlager Schaeffler Technologies GmbH & Co. KG (www.ina.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Preis auf Anfrage
Stehlagergehäuseeinheit RASE40 von NKE 40x0x0 mm
Abonnement
Das Qualitäts-Stehlager-Gehäuseeinheit RASE40 von NKE mit den Abmessungen 40 mm ist ein Gehäuse-Einheit der Serie RASE40 Daten: Innen (DI): 40 mm (Welle) Art: Gehäuse-Einheit Serie RASE40 ohne Nachsetzzeichen RASE = Stehlager-Gehäuseeinheit Hier finden Sie dazu passende WELLENDICHTRINGE RASE-Stehlager-Gehäuseeinheiten wie das RASE40 von NKE bestehen aus einem Stehlagergehäuse mit zwei Bohrungen im Fuss zur Befestigung und einem Wälzlager in der Einheit. Die Lagersitze sind meist als verschiebbare Loslagersitze ausgeführt und können mittels Festringen (FRB/FRM) zu Festlagern umgebaut werden. Die Gehäuse besitzen meist Nachschmierbohrungen bzw. Markierungen dafür, obwohl die meisten verwendeten Lager lange vorhaltende Erstschmierungen beinhalten. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma NKE Austria GmbH (www.nke.at) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): NKE AUSTRIA GmbH, Im Stadtgut C4, Steyr, Austria, office@nke.at
Preis auf Anfrage
Stehlagergehäuseeinheit RASE40 -N von INA 40 mm
Ab
56,22 €*
Abonnement
Das Qualitäts-Stehlager-Gehäuseeinheit RASE40N von INA mit den Abmessungen 40 mm ist ein Gehäuse-Einheit der Serie RASE40 Daten: Innen (DI): 40 mm (Welle) Art: Gehäuse-Einheit Serie RASE40 mit Nachsetzzeichen RASE = Stehlager-Gehäuseeinheit N = Gussgehäuse mit Nuteinstich für Schutzkappen Hier finden Sie dazu passende WELLENDICHTRINGE RASE-Stehlager-Gehäuseeinheiten wie das RASE40-N von INA bestehen aus einem Stehlagergehäuse mit zwei Bohrungen im Fuss zur Befestigung und einem Wälzlager in der Einheit. Die Lagersitze sind meist als verschiebbare Loslagersitze ausgeführt und können mittels Festringen (FRB/FRM) zu Festlagern umgebaut werden. Die Gehäuse besitzen meist Nachschmierbohrungen bzw. Markierungen dafür, obwohl die meisten verwendeten Lager lange vorhaltende Erstschmierungen beinhalten. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma INA Wälzlager Schaeffler Technologies GmbH & Co. KG (www.ina.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Stehlagergehäuseeinheit RASE40 -XL-N-FA125 von INA 40 mm
Ab
74,66 €*
Abonnement
Das Qualitäts-Stehlager-Gehäuseeinheit RASE40N-FA125 von INA mit den Abmessungen 40 mm ist ein Gehäuse-Einheit der Serie RASE40 Daten: Innen (DI): 40 mm (Welle) Art: Gehäuse-Einheit Serie RASE40 mit Nachsetzzeichen RASE = Stehlager-Gehäuseeinheit N = Gussgehäuse mit Nuteinstich für Schutzkappen FA125 = Rostschutz durch Corrotect®-Beschichtung Hier finden Sie dazu passende WELLENDICHTRINGE RASE-Stehlager-Gehäuseeinheiten wie das RASE40-N-FA125 von INA bestehen aus einem Stehlagergehäuse mit zwei Bohrungen im Fuss zur Befestigung und einem Wälzlager in der Einheit. Die Lagersitze sind meist als verschiebbare Loslagersitze ausgeführt und können mittels Festringen (FRB/FRM) zu Festlagern umgebaut werden. Die Gehäuse besitzen meist Nachschmierbohrungen bzw. Markierungen dafür, obwohl die meisten verwendeten Lager lange vorhaltende Erstschmierungen beinhalten. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma INA Wälzlager Schaeffler Technologies GmbH & Co. KG (www.ina.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Stehlagergehäuseeinheit RASE50 von NKE 50x0x0 mm
Abonnement
Das Qualitäts-Stehlager-Gehäuseeinheit RASE50 von NKE mit den Abmessungen 50 mm ist ein Gehäuse-Einheit der Serie RASE50 Daten: Innen (DI): 50 mm (Welle) Art: Gehäuse-Einheit Serie RASE50 ohne Nachsetzzeichen RASE = Stehlager-Gehäuseeinheit Hier finden Sie dazu passende WELLENDICHTRINGE RASE-Stehlager-Gehäuseeinheiten wie das RASE50 von NKE bestehen aus einem Stehlagergehäuse mit zwei Bohrungen im Fuss zur Befestigung und einem Wälzlager in der Einheit. Die Lagersitze sind meist als verschiebbare Loslagersitze ausgeführt und können mittels Festringen (FRB/FRM) zu Festlagern umgebaut werden. Die Gehäuse besitzen meist Nachschmierbohrungen bzw. Markierungen dafür, obwohl die meisten verwendeten Lager lange vorhaltende Erstschmierungen beinhalten. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma NKE Austria GmbH (www.nke.at) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): NKE AUSTRIA GmbH, Im Stadtgut C4, Steyr, Austria, office@nke.at
Preis auf Anfrage
Stehlagergehäuseeinheit RASE50 -N von INA 50 mm
Ab
74,86 €*
Abonnement
Das Qualitäts-Stehlager-Gehäuseeinheit RASE50N von INA mit den Abmessungen 50 mm ist ein Gehäuse-Einheit der Serie RASE50 Daten: Innen (DI): 50 mm (Welle) Art: Gehäuse-Einheit Serie RASE50 mit Nachsetzzeichen RASE = Stehlager-Gehäuseeinheit N = Gussgehäuse mit Nuteinstich für Schutzkappen Hier finden Sie dazu passende WELLENDICHTRINGE RASE-Stehlager-Gehäuseeinheiten wie das RASE50-N von INA bestehen aus einem Stehlagergehäuse mit zwei Bohrungen im Fuss zur Befestigung und einem Wälzlager in der Einheit. Die Lagersitze sind meist als verschiebbare Loslagersitze ausgeführt und können mittels Festringen (FRB/FRM) zu Festlagern umgebaut werden. Die Gehäuse besitzen meist Nachschmierbohrungen bzw. Markierungen dafür, obwohl die meisten verwendeten Lager lange vorhaltende Erstschmierungen beinhalten. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma INA Wälzlager Schaeffler Technologies GmbH & Co. KG (www.ina.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Stehlagergehäuseeinheit RASE55 von INA 55 mm
Ab
99,97 €*
Abonnement
Das Qualitäts-Stehlager-Gehäuseeinheit RASE55 von INA mit den Abmessungen 55 mm ist ein Gehäuse-Einheit der Serie RASE55 Daten: Innen (DI): 55 mm (Welle) Art: Gehäuse-Einheit Serie RASE55 ohne Nachsetzzeichen RASE = Stehlager-Gehäuseeinheit Hier finden Sie dazu passende WELLENDICHTRINGE RASE-Stehlager-Gehäuseeinheiten wie das RASE55 von INA bestehen aus einem Stehlagergehäuse mit zwei Bohrungen im Fuss zur Befestigung und einem Wälzlager in der Einheit. Die Lagersitze sind meist als verschiebbare Loslagersitze ausgeführt und können mittels Festringen (FRB/FRM) zu Festlagern umgebaut werden. Die Gehäuse besitzen meist Nachschmierbohrungen bzw. Markierungen dafür, obwohl die meisten verwendeten Lager lange vorhaltende Erstschmierungen beinhalten. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma INA Wälzlager Schaeffler Technologies GmbH & Co. KG (www.ina.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Inhalt im Überblick
Langer Fuß oder kurzer Fuß
Der Unterschied zwischen RASE und RSHE liegt im Fuß des Gehäuses, und er bestimmt die gesamte Montage. Die ASE-Reihen haben einen langen Fuß mit zwei Langlochbohrungen, die SHE-Reihen einen kurzen Fuß mit Gewindebohrungen in der Aufstandsfläche.| Reihe | Fuß | Befestigung | Bei HUG |
|---|---|---|---|
| RASE / RASEY | lang | zwei Langlöcher, von oben durchgeschraubt | 37 Einheiten |
| RSHE / RSHEY | kurz | Sacklochgewinde in der Aufstandsfläche | 24 Einheiten |
Das Y hinter der Bezeichnung
Ein angehängtes Y kennzeichnet die Befestigung über zwei Gewindestifte im Innenring. Ohne Y sitzt das Lager über einen Exzenterspannring auf der Welle. Gehäuse, Fußlänge und Anschlussmaße sind bei beiden gleich – eine RASE 40 und eine RASEY 40 lassen sich also gegeneinander tauschen, ohne die Konstruktion anzufassen. Welche Variante die richtige ist, entscheidet der Betrieb. Gewindestifte halten in beiden Drehrichtungen gleich gut und sind bei Reversierbetrieb die verlässlichere Wahl. Der Exzenterspannring klemmt rundum statt punktuell, schont damit die Wellenoberfläche und zieht sich bei gleichbleibender Drehrichtung durch das Antriebsmoment zusätzlich fest. Im Sortiment halten sich beide Prinzipien fast die Waage: 32 Einheiten tragen ein Y, 29 kommen mit Exzenterspannring. Beide sind über eine Schmierbohrung mit Schmiernut im Gehäuse nachschmierbar. Abgedichtet sind die Reihen mit der R-Dichtung. Sie besteht beidseitig aus zwei verzinkten, nach außen abgewinkelten Stahlblechscheiben mit einem dazwischenliegenden NBR-Teil und einer radial vorgespannten Dichtlippe – ein robustes Paket für den allgemeinen Maschinenbau. Für stark verschmutzte Umgebungen führt der Weg zur T-Serie mit dreifacher Dichtung.Schwere Reihe, Loslager, Blechgehäuse
Vier Nebenreihen fallen aus dem Schema und lösen jeweils ein eigenes Problem.- RSAO – die schwere Reihe. Gleiches Grundkonzept mit langem Fuß, Grauguss und Exzenterspannring, aber für höhere Lasten ausgelegt. Bei HUG liegen fünf Größen von 30 bis 80 mm. Die richtige Wahl, wenn eine Trommel, ein schwerer Riementrieb oder eine stoßbelastete Welle zu lagern ist.
- RASEL – das Loslager. Der Innenring trägt eine Mitnehmernut, das Lager kann sich im Gehäuse axial verschieben. Diese Ausführung nimmt die Wärmedehnung einer Welle auf. Acht Größen von 20 bis 70 mm liegen ab Lager.
- RASEA – mit integrierter Spannhülse. Graugussgehäuse mit langem Fuß, aber Wellenbefestigung über eine eingebaute Spannhülse. Das ist die Wahl für glatte Wellen ohne Absatz und Passfeder, weil die Hülse zentriert klemmt und dabei höhere Axialkräfte überträgt.
- RPB – das Blechgehäuse. Vier leichte Einheiten mit Stahlblechgehäuse statt Grauguss. Sie wiegen einen Bruchteil und passen an Stellen mit knappem Bauraum und geringer Last.
FAQ zur R-Serie
- Was unterscheidet RASE und RSHE? Die Fußlänge des Gehäuses. RASE hat einen langen Fuß mit zwei Langlöchern und wird von oben durchgeschraubt, RSHE einen kurzen Fuß mit Gewindebohrungen in der Aufstandsfläche und wird von unten verschraubt. Lager, Dichtung und Wellendurchmesser sind bei gleicher Größenzahl identisch, das Anschlussbild dagegen nicht.
- Wann ist der lange Fuß die bessere Wahl? Immer dann, wenn von oben geschraubt werden kann und die Lagerstelle beim Einbau noch ausgerichtet werden soll. Die Langlöcher lassen Spiel, sodass sich zwei gegenüberliegende Lagerböcke zueinander fluchten lassen. Der kurze Fuß ist die Lösung für knappen Bauraum oder für Anschlussflächen, die kein Durchgangsloch hergeben.
- Was bedeutet das Y in RASEY? Es kennzeichnet zwei Gewindestifte im Innenring als Wellenbefestigung. Die Ausführung ohne Y klemmt stattdessen über einen Exzenterspannring. Gehäuse und Anschlussmaße sind gleich, sodass sich beide Varianten gegeneinander tauschen lassen. Bei wechselnder Drehrichtung sind die Gewindestifte die sichere Wahl.
- Wofür steht der Zusatz -N? Für ein Gehäuse mit Nuteinstich, in den eine Schutzkappe eingesetzt werden kann. Damit lässt sich die offene Gehäuseseite gegen Spritzwasser, Späne und groben Schmutz verschließen. Die Kappe wird separat bestellt; ohne sie funktioniert die Einheit ebenso, nur ohne diesen zusätzlichen Schutz. Sinnvoll ist die Kappe überall dort, wo von oben Späne, Staub oder Waschwasser auf die Lagerstelle fallen.
- Wann brauche ich eine RASEL? Wenn die Welle sich im Betrieb erwärmt und dabei längt. Die RASEL ist als Loslager ausgeführt: Der Innenring hat eine Mitnehmernut, das Lager kann sich axial im Gehäuse verschieben und nimmt die Dehnung auf. Üblich ist eine Seite fest, die andere als Loslager. Bei kurzen, kalt laufenden Wellen genügen zwei feste Lagerstellen.
- Was ist eine RSAO? Die schwere Reihe der Serie mit langem Fuß, Graugussgehäuse und Exzenterspannring. Sie ist für höhere Lasten ausgelegt als die Standardreihe und deckt bei HUG Wellen von 30 bis 80 mm ab. Sinnvoll bei schweren Trommeln, hohen Riemenvorspannungen oder stoßbelasteten Lagerstellen. Das Gehäuse baut dabei höher und breiter als in der Standardreihe, weshalb vor dem Umstieg der Bauraum und das Lochbild geprüft werden sollten.
- Welchen Wellendurchmesser deckt die Serie ab? Von 12 bis 100 mm. Anders als im UC-System steht der Wellendurchmesser hier direkt in der Bezeichnung: RASE 40 passt auf eine 40-mm-Welle, RSHE 25 auf 25 mm. Die Zuordnung ist damit ohne Umrechnungstabelle ablesbar. Am dichtesten besetzt ist der Bereich zwischen 20 und 60 mm, weil dort die meisten Lagerstellen an Fördertechnik und Nebenantrieben liegen.
- Wie wird nachgeschmiert? Über eine Schmierbohrung im Gehäuse, von der eine Schmiernut das Fett an den Lageraußenring führt. Verwendet wird ein handelsübliches Wälzlagerfett. Intervall und Menge richten sich nach Drehzahl, Last und Umgebung, bei Staub und Feuchtigkeit lieber häufiger und in kleinen Mengen. Austretendes Fett spült den Dichtspalt und drückt Schmutz nach außen.
- Kann ich eine Einheit gegen eine andere Marke tauschen? Innerhalb dieser Serie ja, denn beide bei HUG geführten Marken verwenden dasselbe Bezeichnungsschema und dieselben Anschlussmaße. Ein Wechsel in das UC-System ist dagegen ein Konstruktionswechsel: Dort läuft die Größenzählung anders und das Lochbild weicht ab.
R-Einheiten bei HUG
Seit 1938 stattet HUG Technik und Sicherheit Betriebe mit technischem Bedarf aus. Aus der R-Serie liegen 80 Stehlager-Gehäuseeinheiten ab Lager – 65 von INA und 15 von NKE, mit langem und kurzem Fuß, mit Gewindestiften und mit Exzenterspannring, dazu die schwere Reihe und die Loslagerausführung. Passend dazu:- P-Serie – dieselben Gehäuseformen mit P-Dichtung, dazu die Stahlblechvarianten.
- Stehlager-Gehäuse – der Lagerbock ohne Lager für Sonderlager und Wartungsfälle.
- Festringe – zum Umbau einer Lagerstelle vom Los- zum Festlager.
- Wälzlagerfett – für die Nachschmierung über den Schmiernippel am Gehäuse.
