Zurrgurte
Zurrgurte, im Alltag meist Spanngurte genannt, halten nur, was ihr Etikett ausweist: Bandbreite, Zurrkraft und Spannelement müssen zur Ladung passen. HUG führt 65 Ausführungen: Spanngurte in 25, 35 und 50 mm Bandbreite mit 250 bis 5.000 daN Zurrkraft in der Umreifung, dazu Rundschlingen und Hebebänder.Inhalt im Überblick
Spanngurte mit Ratsche oder Klemmschloss
Zurrgurt und Spanngurt bezeichnen dasselbe Zurrmittel aus gewebtem Chemiefaserband. Die Norm DIN EN 12195-2 spricht von Zurrgurten. Für die Auswahl zählen die Zahl der Teile und das Spannelement:
- Einteiliger Spanngurt: ein durchgehendes Band mit Spannelement, ohne Haken. Er umschlingt und bündelt die Ladung, etwa Rohre, Kanthölzer oder Kartons auf der Palette.

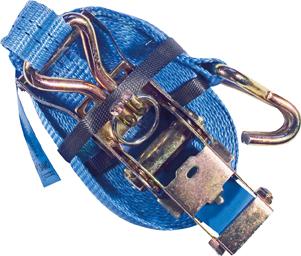

- Zweiteiliger Spanngurt: Festende mit Ratsche und Haken plus Losende mit Haken. Beide Haken greifen in Zurrpunkte am Fahrzeug.
- Ratsche: wickelt das Band über eine Schlitzwelle auf und baut Vorspannkraft auf. Die meisten Gurte im Sortiment spannen so.

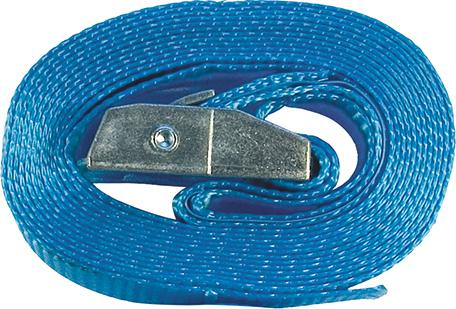

- Klemmschloss: hält das von Hand gezogene Band per Federklemme. Die Vorspannung bleibt gering, dafür ist der Gurt in Sekunden angelegt.
Klemmschlossgurte sind für leichte Packstücke gedacht. Soll Anpressdruck die Ladung halten, braucht es die Ratsche. Wer Packstücke dauerhaft zu einer Versandeinheit verbinden will, greift zur Umreifung mit Band und Verschluss.
Bandbreite und Zurrkraft im Vergleich
Die Bandbreite legt die Kraftklasse eines Spanngurts fest. Angegeben wird die Zurrkraft LC in Dekanewton; 1 daN entspricht rund 1 kg Gewichtskraft. Jeder Gurt trägt zwei Werte: LC im geraden Zug und den doppelten Wert in der Umreifung.
| Bandbreite | Spannelement | LC gerader Zug | LC Umreifung | Längen |
|---|---|---|---|---|
| 25 mm | Klemmschloss | 125 bis 200 daN | 250 bis 400 daN | 2 bis 6 m |
| 25 mm | Ratsche | 250 daN | 500 daN | 4 bis 6 m |
| 35 mm | Ratsche | 1.000 daN | 2.000 daN | 4 bis 8 m |
| 50 mm | Ratsche | 2.000 bis 2.500 daN | 4.000 bis 5.000 daN | 6 bis 10 m |
Spanngurte mit 25 mm Band sichern Werkzeugkisten, Leitern oder Kartonware im Transporter. Die 35-mm-Klasse deckt Anhänger und Pritschenwagen ab. Als Spanngurt für Lkw ist das 50-mm-Band mit 4.000 oder 5.000 daN der Standard.
Die Zurrkraft allein entscheidet nicht über die Zahl der Gurte. Beim Niederzurren zählt die Reibung zwischen Ladung und Ladefläche: Eine Antirutschmatte erhöht sie und senkt den Bedarf an Gurten. Wie Sicherungskräfte berechnet werden, steht auf der Seite zur Ladungssicherung.
Zurrgurt-Etikett richtig lesen
Das eingenähte Etikett ist der Ausweis des Gurtes. Nach DIN EN 12195-2 nennt es unter anderem:
- LC (Lashing Capacity): zulässige Zurrkraft im geraden Zug, maßgeblich beim Direktzurren.
- STF (Standard Tension Force): Vorspannkraft, die die Ratsche bei normierter Handkraft erreicht, der entscheidende Wert beim Niederzurren.
- SHF (Standard Hand Force): die normierte Handkraft von 50 daN, mit der STF ermittelt wurde.
- Werkstoff, Länge, Hersteller und Fertigungsdatum.
- Den Hinweis „Nicht heben, nur zurren“.
Die Etikettfarbe zeigt den Werkstoff: Blau steht für Polyester, Grün für Polyamid, Braun für Polypropylen. Die Spanngurte im HUG-Sortiment bestehen laut Herstellerangaben aus Polyester. Das Material ist beständig gegen Mineralsäuren, Laugen greifen es dagegen an.
Zum Niederzurren dürfen nur Gurte verwendet werden, deren Etikett einen STF-Wert ausweist. Vergleichen Sie vor dem Kauf deshalb auch STF: Eine Langhebelratsche bringt bei gleicher Handkraft mehr Vorspannung auf das Band als eine Kurzhebelratsche.
Spanngurte mit Haken
Der Haken muss zum Zurrpunkt passen, sonst nützt die höchste Zurrkraft nichts. Zweiteilige Spanngurte gibt es im Sortiment mit vier Hakenformen:

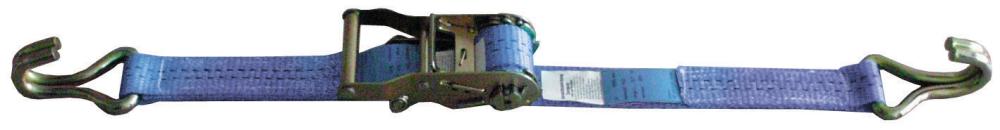

- Spitzhaken: der verbreitete Doppelhaken für Zurrösen und Außenrahmen von Lkw und Anhänger.
- Karabinerhaken: mit Schnappsicherung gegen unbeabsichtigtes Aushängen.
- Klauenhaken: am 50-mm-Gurt mit 4.000 daN in der Umreifung.
- Rahmenhaken: am 50-mm-Gurt in 6, 8 und 10 m Länge.
Haken gehören mit dem Hakengrund in den Zurrpunkt, nie auf die Spitze belastet. Der Zurrpunkt begrenzt die Kraft ebenfalls: Trägt er weniger als der Gurt, gilt der kleinere Wert. Fehlen geeignete Punkte, lassen sich Ringschrauben, Lastbügel und Anschlagpunkte nachrüsten.
Spanngurt einfädeln, spannen und lösen
Die meisten Schäden an Ratschengurten entstehen beim Einfädeln. So gehen Sie vor:
- Öffnen: Sperrschieber am Hebel ziehen und den Hebel aufklappen, bis der Schlitz der Welle frei liegt.
- Einfädeln: das Losende von unten durch den Schlitz führen und von Hand straff durchziehen.
- Spannen: den Hebel auf und ab bewegen. Auf der Welle sollen mindestens 1,5 und höchstens 3 Wicklungen liegen.
- Sichern: Hebel ganz schließen, bis der Sperrschieber einrastet.
- Lösen: Sperrschieber ziehen und den Hebel ganz bis in die Endstellung aufklappen. Die Vorspannung entweicht schlagartig.
Zu wenige Wicklungen lassen das Band durchrutschen, zu viele blockieren die Ratsche. Verlängerungen am Hebel sind tabu, ebenso Knoten und verdrehtes Band. An scharfen Kanten schützt ein Kantenschoner das Gewebe.
Prüfung und Ablegereife
Vor jeder Fahrt genügt ein Blick auf Band, Ratsche und Haken. Mindestens einmal im Jahr prüft eine sachkundige Person jeden Zurrgurt. Ablegereif ist er bei einem dieser Merkmale:
- Einschnitte von mehr als 10 % an der Webkante oder Garnbrüche in der Fläche
- beschädigte tragende Nähte
- Verformungen des Bandes durch Hitze oder aggressive Stoffe
- Haken mit mehr als 5 % Aufweitung im Hakenmaul, Risse oder starke Korrosion
- verbogene Ratsche oder gebrochene Schlitzwelle
- fehlendes oder unleserliches Etikett
Der letzte Punkt wird am häufigsten übersehen: Ohne lesbares Etikett darf ein Spanngurt nicht mehr eingesetzt werden, auch wenn das Band unversehrt aussieht.
Rundschlingen und Hebebänder
Zurrgurte sichern Lasten, sie heben sie nicht. Für den Kran führt die Kategorie zwei textile Anschlagmittel aus Polyester:
- Rundschlingen: mit 1.000, 2.000 und 3.000 kg Tragfähigkeit im direkten Zug, Umfang 2 bis 6 m.
- Hebebänder: zweilagig mit verstärkten Schlaufen, 2 und 4 m Nutzlänge, 50 bis 90 mm breit.
Die Farbe verrät die Tragfähigkeit: Violett steht für 1.000 kg, Grün für 2.000 kg, Gelb für 3.000 kg. Geschnürt trägt eine 1.000-kg-Rundschlinge 800 kg, umgelegt 2.000 kg.
FAQ zu Zurrgurten und Spanngurten
- Welcher Spanngurt für welche Ladung? Die Bandbreite gibt die Klasse vor: 25 mm mit 250 bis 500 daN in der Umreifung für leichte Packstücke im Transporter, 35 mm mit 2.000 daN für Anhänger und Pritsche, 50 mm mit 4.000 oder 5.000 daN für Paletten und Maschinen auf dem Lkw. Zum Niederzurren brauchen Sie einen Spanngurt mit Ratsche und STF-Angabe. Ein Klemmschlossgurt eignet sich nur zum Bündeln und Fixieren.
- Wie lang muss ein Spanngurt sein? Beim Niederzurren ergibt sich die Länge aus zweimal Ladungshöhe plus Ladungsbreite plus dem Weg zu beiden Zurrpunkten, dazu etwa ein halber Meter für die Wicklungen auf der Ratsche. Für eine 1,20 m hohe Palette auf 2,40 m Ladebreite reichen 6 m, bei höherer Ladung 8 oder 10 m. Überstehendes Restband wird gesichert, damit es nicht flattert.
- Woran erkenne ich die Zurrkraft eines vorhandenen Gurtes? Am eingenähten Etikett: Dort stehen LC in daN, bei Ratschengurten STF und SHF sowie Länge, Werkstoff und Fertigungsdatum. Die Etikettfarbe nennt das Material, Blau bedeutet Polyester. Fehlt das Etikett oder ist es unleserlich, gilt der Gurt als ablegereif. Die Bandbreite allein ist kein verlässlicher Hinweis, denn 50-mm-Gurte gibt es mit unterschiedlicher Zurrkraft.
- Was bedeutet DIN EN 12195-2 auf dem Zurrgurt? DIN EN 12195-2 ist die europäische Norm für Zurrgurte aus Chemiefasern zur Ladungssicherung auf Straßenfahrzeugen. Sie legt Anforderungen an Band, Spann- und Verbindungselemente fest und schreibt das Etikett mit LC, STF, SHF, Werkstoff, Länge und Hersteller vor. Bei Gurten ohne Normangabe lässt sich die Zurrkraft nicht nachweisen.
- Wie fädle ich einen Spanngurt in die Ratsche ein? Das Losende wird bei geöffnetem Ratschenhebel von unten durch den Schlitz der Welle geführt. Ziehen Sie das Band von Hand straff und spannen Sie erst dann mit dem Hebel. Auf der Welle sollen 1,5 bis 3 Wicklungen liegen. Liegt zu viel Material auf der Welle, klemmt die Ratsche und lässt sich nur schwer wieder öffnen.
- Wie löse ich einen Spanngurt, wenn die Ratsche klemmt? Ziehen Sie den Sperrschieber und klappen Sie den Hebel ganz bis zum Anschlag auf, erst in dieser Endstellung gibt die Welle das Band frei. Klemmt sie trotzdem, liegen meist mehr als 3 Wicklungen auf der Welle oder das Band ist verdreht eingelaufen. Entlasten Sie den Gurt und ziehen Sie das Band gerade heraus. Hammer und Verlängerungsrohr beschädigen die Ratsche.
- Wie lagere und reinige ich Spanngurte? Spanngurte gehören trocken, belüftet und vor Sonnenlicht geschützt ins Lager. Nasse Gurte trocknen an der Luft, nicht an Heizung oder Ofen. Schmutz entfernen Sie mit klarem Wasser ohne chemische Reiniger, weil Laugen Polyester angreifen. Aufgerollt und mit geschlossener Ratsche gelagert, verheddern die Bänder nicht und Sand gelangt nicht in die Mechanik.
- Darf ich mit einem Zurrgurt Lasten heben? Nein, das Etikett jedes Zurrgurtes trägt den Hinweis „Nicht heben, nur zurren“. Zurrgurte sind auf Zurrkraft ausgelegt und nicht als Anschlagmittel für den Kran geprüft. Zum Heben dienen Rundschlingen und Hebebänder, deren Tragfähigkeit in Kilogramm angegeben und über die Farbe erkennbar ist, zum Beispiel Violett für 1.000 kg.
Zurrgurte und Spanngurte bei HUG

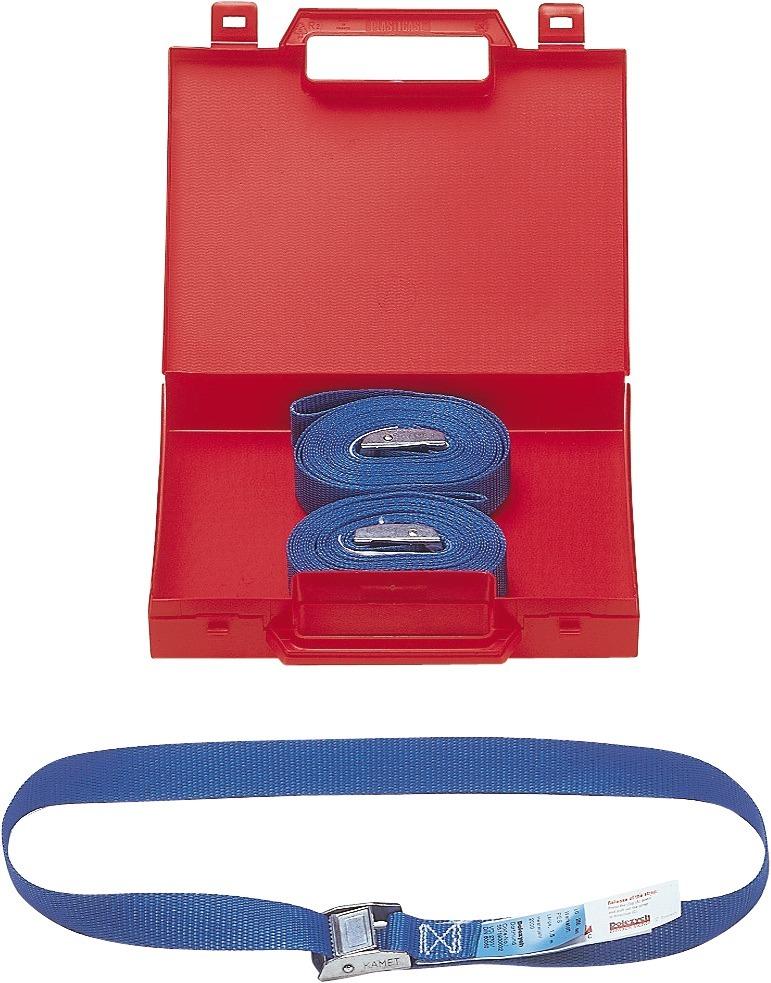

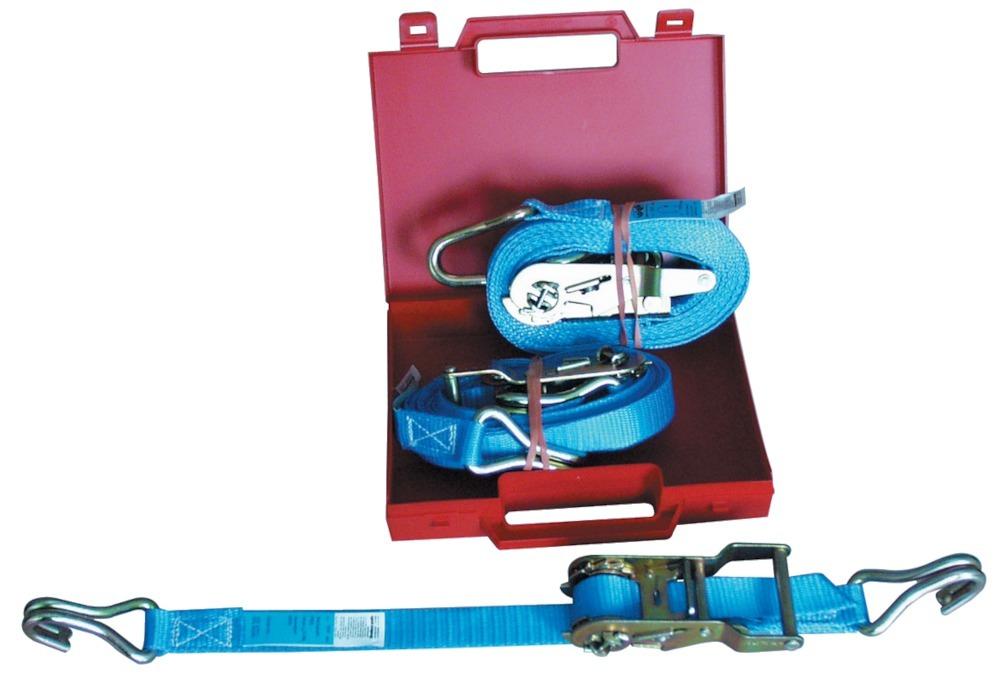

Seit 1938 stattet HUG Technik und Sicherheit Betriebe mit technischem Bedarf aus. Das Sortiment umfasst Ratschengurte in drei Bandbreiten, Klemmschlossgurte, ein Ladungssicherungsset im Koffer sowie Rundschlingen und Hebebänder. Von SHZ kommen Ratschen- und Klemmschlossgurte aus deutscher Produktion, darunter der 50-mm-Gurt mit 5.000 daN und Langhebelratsche. PÖSAMO liefert blaue Spanngurte mit Ratsche, Haken oder Klemmschloss in 25, 35 und 50 mm Bandbreite.
Passend dazu:
- Antirutschmatten – erhöhen die Reibung unter der Ladung und senken die Zahl der nötigen Gurte beim Niederzurren.
- Ringschrauben, Lastbügel und Anschlagpunkte – schaffen Zurrpunkte an Aufbau, Gestell oder Maschine.
- Umreifung – verbindet Packstücke zur Ladeeinheit, bevor der Spanngurt sie auf der Ladefläche hält.
- Schäkel – verbinden Rundschlingen und Hebebänder mit Lasthaken und Anschlagpunkt.
HUG berät zur Auswahl nach Bandbreite, Zurrkraft und Hakenform und nennt auf Anfrage Ausführungen mit weiteren Endbeschlägen. Geht die Bestellung werktags bis 16 Uhr ein, verlässt das Paket noch am selben Tag unser Haus.
