Ringschrauben, Lastbügel und Anschlagpunkte
Sicher heben beginnt am Anschlagpunkt: Ringschrauben, Lastbügel und drehbare Anschlagwirbel schaffen die belastbare Verbindung zwischen Last und Anschlagmittel. HUG Technik führt 15 Anschlagmittel von KIPP nach DIN 580, DIN 582 und VDI 3366 – in Stahl und Edelstahl, Güteklasse 8 und 10.Zu Ihrem Experten für Ringschrauben, Lastbügel, Anschlagpunkte
Thomas Klosik
15 Artikel gefunden
Inhalt im Überblick
Anschlagen, heben, zurren
Kurz: Anschlagpunkte werden in ein Gewinde der Last geschraubt und nehmen die Kräfte von Kran, Kette oder Zurrmittel auf. Ringschrauben sind die klassische Form; drehbare Anschlagwirbel richten sich zusätzlich in Zugrichtung aus und dürfen dadurch auch schräg belastet werden.

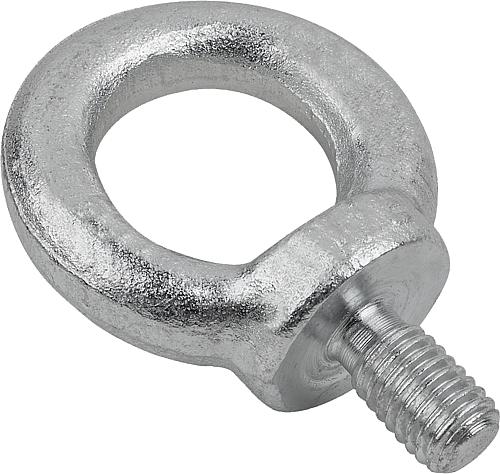

Ob ein Bauteil gehoben, gewendet oder auf dem LKW gezurrt wird – die Kraft muss über einen sicheren Punkt in die Last eingeleitet werden. Die Ringschraube nach DIN 580 wird in ein Gewinde geschraubt und nimmt die Last über den Ring auf; sie ist für axialen Zug ausgelegt. Wo die Zugrichtung wechselt oder schräg zieht, sind drehbare Lastbügel und Anschlagwirbel die sichere Wahl, weil sie sich selbst ausrichten und für Schrägzug tragfähig sind. Die Anschlagmittel gehören zum KIPP-Programm und ergänzen die weitere Umreifung und Antirutschmatten der Ladungssicherung.
Ringschraube, Lastbügel und Wirbel
Kurz: Das Programm reicht von Ringschraube (DIN 580) und Ringmutter (DIN 582) über drehbare Lastbügel und Anschlagwirbel bis zu Schäkeln, Tragzapfen (VDI 3366) und Kugeltragbolzen. Werkstoffe sind Stahl (Güteklasse 8/10) und Edelstahl.

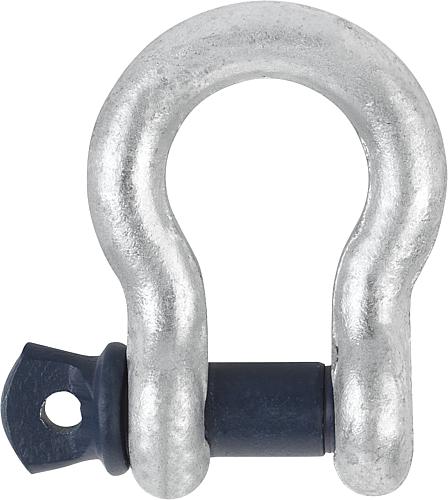

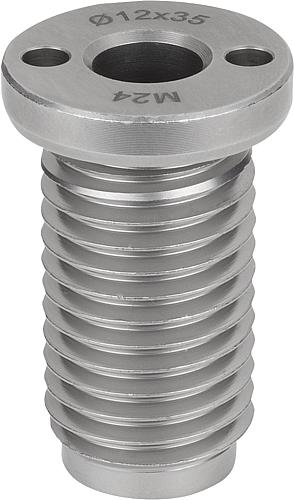

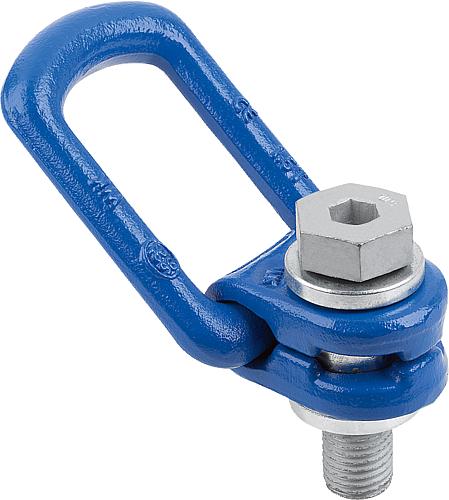

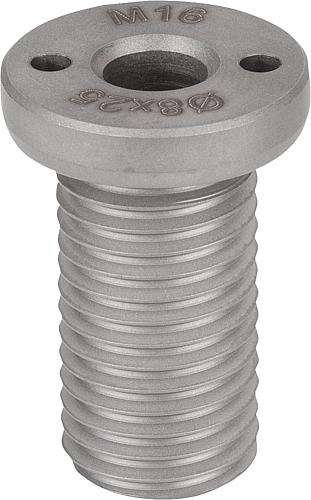

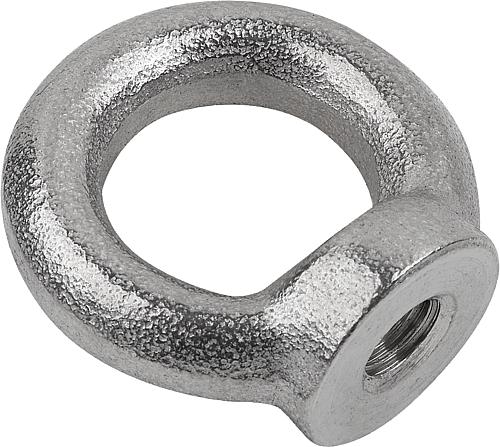

Für jede Anschlagaufgabe gibt es die passende Bauform. Die Ringschraube (DIN 580) und die Ringmutter (DIN 582) sind die genormten Grundformen für axialen Zug. Der drehbare Lastbügel und der Anschlagwirbel richten sich in Zugrichtung aus und sind für Schrägzug freigegeben. Schäkel in gerader und runder Form verbinden Anschlagmittel, Tragzapfen nach VDI 3366 und Kugeltragbolzen mit Aufnahmebuchse dienen als schnell lösbare Lastaufnahme. Als Werkstoffe kommen Vergütungsstahl (Güteklasse 8 und 10) sowie Edelstahl (1.4401, 1.4542, 1.4571) zum Einsatz, mit Oberflächen von verzinkt über brüniert bis manganphosphatiert. Das komplette Programm zeigt die KIPP-Markenwelt.
FAQ zu Ringschrauben und Anschlagpunkten
- Was ist der Unterschied zwischen Ringschraube und drehbarem Anschlagpunkt? Die Ringschraube nach DIN 580 ist für axialen Zug in Ringebene ausgelegt und darf nur eingeschränkt schräg belastet werden. Der drehbare Anschlagwirbel richtet sich selbst in Zugrichtung aus und ist auch für Schrägzug freigegeben. Wo die Lastrichtung wechselt, ist der drehbare Anschlagpunkt die sichere Wahl.
- Welche Norm hat die Ringschraube? DIN 580 für die Ringschraube und DIN 582 für die passende Ringmutter. Diese Normen legen Maße und Tragfähigkeit fest. Tragzapfen folgen der VDI 3366. Achten Sie beim Ersatz auf die gleiche Norm und Baugröße, damit Gewinde und Tragfähigkeit übereinstimmen.
- Was bedeutet Güteklasse 8 oder 10? Die Güteklasse gibt die Festigkeit des Werkstoffs an – Güteklasse 10 hält höhere Kräfte als Güteklasse 8. Für die Tragfähigkeit (WLL) eines Anschlagpunkts ist neben der Baugröße die Güteklasse entscheidend. Die zulässige Last steht bei jedem Artikel und darf nicht überschritten werden.
- Stahl oder Edelstahl? Verzinkter oder brünierter Stahl der Güteklasse 8/10 für den allgemeinen Einsatz. Edelstahl (1.4401, 1.4571) für korrosionsbeanspruchte, feuchte oder hygienische Umgebungen. Der Werkstoff ändert die Korrosionsbeständigkeit, die zulässige Last richtet sich nach Baugröße und Güteklasse.
Ringschrauben und Anschlagpunkte bei HUG – 15 KIPP-Artikel ab Lager
Seit 1938 stattet HUG Technik und Sicherheit Betriebe mit technischem Bedarf aus – bei den Ringschrauben, Lastbügeln und Anschlagpunkten von KIPP: Ringschrauben (DIN 580), Ringmuttern (DIN 582), drehbare Anschlagwirbel, Schäkel und Tragzapfen (VDI 3366) in Stahl und Edelstahl. Passend dazu ergänzen diese Bereiche die Ladungssicherung:- Antirutschmatten – Reibung erhöhen und Zurrmittel sparen
- Umreifung – formschlüssig sichern mit Band
- KIPP-Markenwelt – das komplette KIPP-Programm
