Transporttechnik
Transporttechnik-Normteile sind die Anschlag- und Hebemittel für das Anheben, Bewegen und Sichern schwerer Lasten in Industrie und Logistik – Ringschrauben, Schäkel, Lastbügel, Anschlagpunkte, Anschlagwirbel und Kugelrollen. HUG führt das KIPP-Programm an Anschlag- und Transport-Normteilen für die professionelle Hebe- und Fördertechnik ab Lager.
Technische Infos
30 Artikel gefunden
Produktanzeige:
Kugeltragbolzen, Stahl Mangan-phosphatiert - K1920
Ab
72,62 €*
Abonnement
17 Varianten verfügbar
Werkstoff: Stahl. Druckknopf aus Aluminium. Ausführung: Stahl manganphosphatiert. Hinweis: Kugeltragbolzen werden als schnelles und einfaches Tragelement mit beweglichem Schäkel eingesetzt. Durch Drücken des Druckknopfes können die Kugeln entriegelt werden. Wird der Druckknopf losgelassen, verriegeln die Kugeln sicher. Korrosionsgeschützt. TÜV geprüft. Angaben X min., F1, F2 und F3 bei 5-facher Sicherheit. Temperaturbereich: max. +250 °C. Zubehör: Aufnahmebuchsen K1921/K1922. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Schäkel gerade - K1059
Ab
1,92 €*
Abonnement
9 Varianten verfügbar
Werkstoff: Stahl. Ausführung: gerade. Hinweis: Farbabweichungen von Bolzen und Schäkel sind möglich. Gewinde kann Aufgrund Farbauftrag schwergängig sein. B: 43 S: 25 Zoll: 1" K: 28 Tragfähigkeit kg: 8500 H1: 80 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Tragzapfen VDI 3366, Stahl - K2045
Ab
22,97 €*
Abonnement
7 Varianten verfügbar
Werkstoff: Stahl 1.1191 (CK45). Zugfestigkeit ≈700 N/mm². Ausführung: brüniert. Hinweis: Tragzapfen nach VDI 3366. Es sind im Regelfall immer vier Tragzapfen anzuordnen. Bei der Verwendung von vier Tragzapfen sollte beachtet werden, dass zwei Tragzapfen das gesamte Werkzeuggewicht tragen. Somit kann beim Wenden des Werkzeugs die Last auf zwei Tragzapfen verteilt werden. Lieferung mit Innensechskantschrauben. Zeichnungshinweis: 1) kg max. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Kugelrolle, Stahl, Komp:Kugel aus Edelstahl - K1734
Ab
90,46 €*
Abonnement
2 Varianten verfügbar
Werkstoff: Gehäuse Stahl. Hebel Polyamid. Lastkugel Edelstahl 1.4034 oder Polyamid. Ausführung: Stahl verzinkt. Hinweis: Kugelrollen mit klemmbarer Kugel eignen sich zum Transport und zum Positionieren empfindlicher Fördergüter wie Glas oder polierte Aluminium-, Messing- und Stahlbleche. Des Weiteren können die Kugelrollen als Alternative zu Standardrollen eingesetzt werden, mit welchen niedrige Profile z.B. im Einzelhandel, in der Produktion oder zu Hause einfach transportiert und positioniert werden können. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Kugeltragbolzen, Edelstahl - K1919
Ab
136,47 €*
Abonnement
17 Varianten verfügbar
Werkstoff: Bolzen Edelstahl 1.4542. Schäkel Edelstahl 1.4571. Druckknopf aus Aluminium. Ausführung: Bolzen gehärtet. Hinweis: Kugeltragbolzen werden als schnelles und einfaches Tragelement mit beweglichem Schäkel eingesetzt. Durch Drücken des Druckknopfes können die Kugeln entriegelt werden. Wird der Druckknopf losgelassen, verriegeln die Kugeln sicher. – Korrosionsgeschützt und witterungsbeständig. – Hochfester, gehärteter Bolzen, der daher extrem belastbar ist. – TÜV geprüft. Angaben X min., F1, F2 und F3 bei 5-facher Sicherheit. Temperaturbereich: max. +250 °C. Zubehör: Aufnahmebuchsen K1921/K1922. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Anschlagwirbel drehbar Stahl, Güteklasse 8 - K0770
Ab
233,53 €*
Abonnement
7 Varianten verfügbar
Werkstoff: Stahl. Ausführung: Güteklasse 8, kugelgelagert. Kunststoffbeschichtet, rot. Hinweis: Kompakte und leichte Bauweise, allseitig voll belastbar. 4-fache Sicherheit gegen Bruch in allen Belastungsrichtungen. 360° drehbar. Schwenkbereich des Gliedes max. 180°. Durch die Kugellagerung ist der Anschlagwirbel auch unter Last drehbar. Ob zum Heben von Lasten oder zur Ladungssicherung, drehbare Anschlagwirbel finden in vielen Bereichen Anwendung. Für die Gültigkeit der Traglasten ist immer sicherzustellen, dass sich der Ring in einer Linie mit der Traglast befindet. Der Anschlagwirbel muss plan auf der Auflagefläche anliegen und immer komplett eingeschraubt sein. B: 40 D: M30 D1: 75 H: 165 H1: 80 L: 35 L1: 65 S: 20 SW: 65 Gewicht ca. kg: 2,230 Tragfähigkeit kg: 5300 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Kugelrolle mit Befestigungselement, Stahl, Komp:Stahl - K0765
Ab
31,08 €*
Abonnement
6 Varianten verfügbar
Werkstoff: Stahl verzinkt. Hinweis: Kugelrollen mit Befestigungselement können leicht von der Funktionsseite her montiert und demontiert werden. Die Fixierung erfolgt mit federnden Krallen. Diese lassen große Toleranzen in der Einbaubohrung zu. Sie besitzen eine Filzdichtung, die gegen Verschmutzungen schützt. S = Mindestnenndicke des Aufnahmeteiles. DK: 15,8 D: 24 ±0,1 Aufnahme-Ø DB: 25 +0,5 H2: 2,8 S: 2 Tragzahl C (N): 600 Gewicht ca. kg : 0,043 D1: 31 H: 21 H1: 9,5 Ausführung : B Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

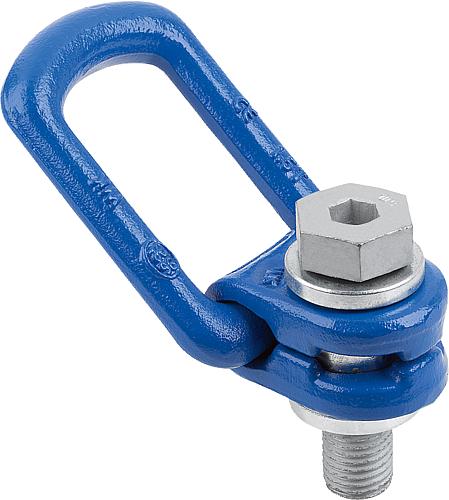

Lastbügel drehbar Stahl, Güteklasse 10 - K1735
Ab
52,30 €*
Abonnement
8 Varianten verfügbar
Werkstoff: Lastbügel und Anschraubbügel Stahl. Schraube und Buchse Stahl. Ausführung: Lastbügel und Anschraubbügel geschmiedet und hochfest vergütet. 100% elektromagnetische Rissprüfung, blau lackiert. Schraube Festigkeitsklasse 10.9 oder höher. 100% elektromagnetische Rissprüfung. Buchse galvanisch verzinkt. Hinweis: Der Lastbügel ist klappbar, 360° drehbar und trägt die volle Last in jeder zugelassenen Zugrichtung. Die Nenntragfähigkeit ist auf dem Lastbügel sichtbar angegeben. Sie gilt für den belastungsungünstigsten Fall (siehe Tabelle). Die Prüfkraft beträgt das 2,5-fache der zulässigen Tragfähigkeit. Die angegebene Traglast darf nicht überschritten werden. Mit unverlierbarer jedoch demontierbaren Sechskantschraube. Die Lastbügel entsprechen der Maschinenrichtlinie und sind DGUV-geprüft. Geprüft nach DIN EN 1677-1. Die CE-Kennzeichnung ist in den Lastbügel eingeprägt. Ausführung: drehbar, Güteklasse 10 B: 36 B1: 57 B2: 30 D1: 24 H: 87 H1: 34 H2: 41 RoHS: ja S: 12 SW: 6 SW1: 13 K1735.08011 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Aufnahmebuchse für Kugeltragbolzen, Edelstahl, plan - K1921
Ab
51,65 €*
Abonnement
6 Varianten verfügbar
Werkstoff: Edelstahl 1.4542. Ausführung: gehärtet. Hinweis: Die Aufnahmebuchsen erlauben eine sichere und schnelle Aufnahmemöglichkeit für Kugeltragbolzen. Sie bieten einen einfachen und prozesssicheren Einbau in unterschiedlichen Trägermaterialien. Auch bei dünnwandigen Teilen und bei Sacklöchern verwendbar. Diese Ausführung ist geeignet für Anwendungen, die eine plane Oberfläche nach dem Einschrauben benötigen. Sie sind korrosionsbeständig und verschleißarm. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Aufnahmebuchse für Kugeltragbolzen Edelstahl - K1922
Ab
37,11 €*
Abonnement
17 Varianten verfügbar
Werkstoff: Edelstahl 1.4542. Ausführung: gehärtet. Hinweis: Die Aufnahmebuchsen erlauben eine sichere und schnelle Aufnahmemöglichkeit für Kugeltragbolzen. Sie bieten einen einfachen und prozesssicheren Einbau in unterschiedliche Trägermaterialien. Auch bei dünnwandigen Teilen und bei Sacklöchern verwendbar. Sie sind korrosionsbeständig und verschleißarm. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

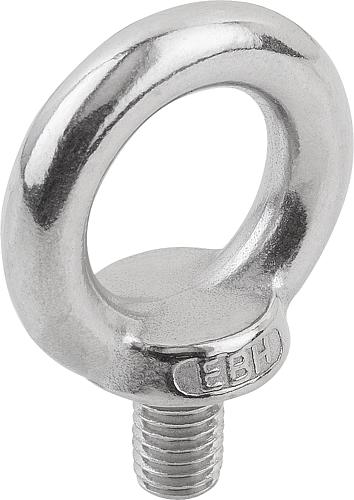

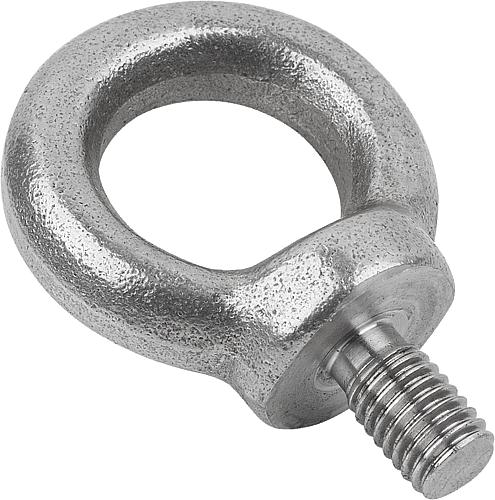

Ringschraube fest Stahl - K0767
Ab
7,46 €*
Abonnement
29 Varianten verfügbar
Werkstoff: Einsatzstahl 1.0401. Ausführung: Stahl: gesenkgeschmiedet. . Für Hebe und Tragetätigkeiten mit hohen Anforderungen im Sicherheitsrelevanten Bereich (Maschinenbau, Lastaufnahmemittel, Anschlagmittel). Ringschrauben aus Edelstahl ähnlich DIN 580: Für leichte Hebe,- und Tragetätigkeiten ohne besondere Anforderung wie bsw. Zaunbau, Absperrketten sowie leichte Spannarbeiten. F2 Tragfähigkeit unter max. 45° pro Ringschraube. Material: Stahl D1: M20 L: 30 D2: 40 D3: 72 D4: 40 E: 14 H: 71 K: 16 M: 19 F1 max. kN: 12 F2 max. kN : 8,3 Gewicht ca. kg : 0,470 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

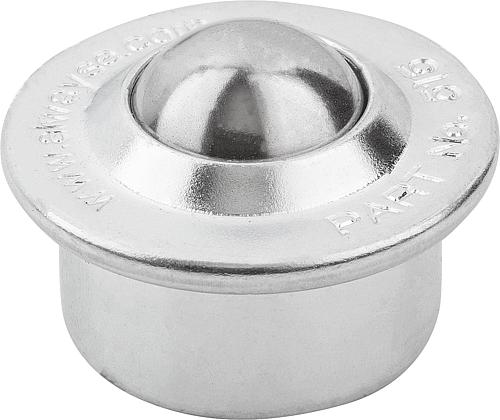

Kugelrolle Gehäuse, Stahl, Komp:Edelstahl - K0760
Ab
28,05 €*
Abonnement
11 Varianten verfügbar
Werkstoff: Stahl verzinkt. Hinweis: Kugelrollen mit Stahlblechgehäuse besitzen eine Filzdichtung, die gegen Verschmutzungen schützt. DK: 15,8 D: 24 ±0,065 H2: 2,8 H3: 6,3 Tragzahl C (N): 380 Gewicht ca. kg : 0,043 D1: 31 H: 21 H1: 9,5 Ausführung : D Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Inhalt im Überblick
Ringschrauben, Schäkel und Anschlagpunkte
Kurz: Die Ringschraube ist das Standard-Anschlagmittel für senkrechtes Heben, der Schäkel das U-förmige Verbindungsglied, der Lastbügel nimmt Kräfte aus mehreren Richtungen auf, der Anschlagwirbel dreht sich in die Zugrichtung und verhindert gefährliche Biegekräfte.
Die Anschlagmittel verbinden Last und Hebezeug:| Anschlagmittel | Funktion |
|---|---|
| Ringschraube / Ringmutter | Standard-Anschlagpunkt für senkrechtes Heben |
| Lastbügel / Tragzapfen | seitlich verschraubt, mehrere Kraftrichtungen |
| Schäkel | U-förmiges Verbindungsglied für Gurte und Ketten |
| Anschlagwirbel | drehbar, passt sich der Zugrichtung selbsttätig an |
| Kugeltragbolzen | präzise, wiederholbare Lastaufnahme mit Kugelarretierung |

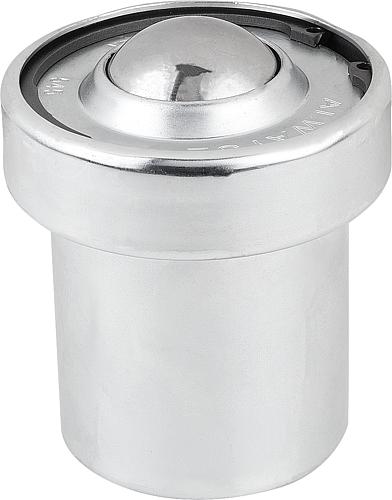

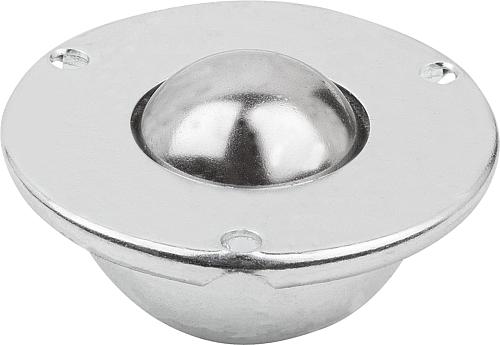

Kugelrollen
Kurz: Die Kugelrolle ist ein Lagerelement mit einer Stahlkugel, die in jede Richtung rollt. Im Unterschied zur Förderrolle (nur eine Richtung) erlaubt sie die omnidirektionale Bewegung – ideal für Montagetische und Übergabeplätze, an denen Werkstücke gedreht werden.
Die Kugelrolle bewegt Werkstücke in beliebige Richtungen:- Omnidirektionale Bewegung: die Stahlkugel rollt in alle Richtungen – anders als die einrichtungsgebundene Förderrolle.
- Montagetische: Werkstücke lassen sich drehen und verschieben, ohne das Werkzeug neu anzusetzen.
- Übergabeplätze: Kugelrollen-Förderer in Kommissionier- und Verpackungslinien mit Drehoperationen.
Tragkraft, Einschraubtiefe und Anwendung
Kurz: Die Tragkraft ergibt sich aus Lastgewicht mal Sicherheitsfaktor 4; bei Schräganschlag sinkt sie mit dem Winkel. Die Ringschraube wird mindestens 1,5 × Schraubendurchmesser eingeschraubt. Eingesetzt werden die Normteile in Hebetechnik, Maschinentransport und Förderanlagen.
Bei der Auswahl zählen die Tragkraft (tatsächliches Lastgewicht mal Sicherheitsfaktor 4; bei 60° Anschlagwinkel trägt jeder Strang nur noch 50 % der Nenntragkraft) und die Einschraubtiefe (mindestens das 1,5-Fache des Schraubendurchmessers, bei Aluminium und Guss eher das Doppelte – M16 also mindestens 24 mm). Typische Einsätze sind die Hebetechnik mit Kran (Ringschrauben und Lastbügel an Maschinen und Gussteilen), der Maschinentransport mit Anschlagpunkten, Verpackungs- und Förderanlagen mit Kugelrollen sowie das Schwerlast-Handling mit Schäkeln und Tragzapfen. Als Schnellverbindung in Vorrichtungen ergänzt der Kugelsperrbolzen das Programm.Prüfung und Sicherheit
Kurz: Anschlagmittel werden vor jedem Einsatz sichtgeprüft und jährlich vom Sachkundigen geprüft (DGUV). Nach Überlast oder Sturz nicht weiterverwenden. Die Tragfähigkeit ist als WLL (Working Load Limit) am Bauteil angegeben.
Hebezeuge und Anschlagmittel unterliegen strengen Sicherheitsregeln: Vor jedem Einsatz auf Risse, Verformungen und Verschleiß sichtprüfen, einmal jährlich die Sachkundigenprüfung nach DGUV durchführen. Nach einer Überlast oder einem Sturz das Anschlagmittel nicht weiterverwenden, sondern vom Sachkundigen prüfen lassen oder ersetzen. Die zulässige Tragfähigkeit ist als WLL (Working Load Limit) zusammen mit dem CE-Zeichen am Bauteil eingeprägt – ohne lesbare WLL-Angabe darf das Anschlagmittel nicht eingesetzt werden.FAQ zur Transporttechnik
- Was zählt zur Transporttechnik (Anschlagmittel)? Die Anschlag- und Hebemittel zum Anheben, Bewegen und Sichern von Lasten: Ringschrauben und Ringmuttern, Lastbügel und Tragzapfen, Schäkel, drehbare Anschlagwirbel und Kugelrollen. Sie verbinden die Last mit Kran oder Hebezeug bzw. ermöglichen das Bewegen von Werkstücken – nicht zu verwechseln mit Handling-Karren wie Sackkarren.
- Welche Tragkraft brauche ich für meine Ringschraube? Das tatsächliche Lastgewicht mal Sicherheitsfaktor 4 (Standard im Hebezeugbereich). Bei Schräganschlag mit mehreren Strängen im Winkel sinkt die Tragkraft pro Strang – bei 60° Winkel auf nur noch 50 % der Nenntragkraft. Im Zweifel das Belastungsdiagramm des Herstellers prüfen.
- Was ist ein Anschlagwirbel und warum ist er besser? Der Anschlagwirbel ist in alle Richtungen drehbar und passt sich der Zugrichtung des Hebemittels selbsttätig an. Eine feste Ringschraube kann bei schiefer Zugrichtung eine nicht vorgesehene Biegekraft erfahren – mit Bruchgefahr. Der Anschlagwirbel verhindert das und ist bei kritischen Hebeoperationen oder wechselnder Zugrichtung Pflicht.
- Wie tief muss eine Ringschraube eingeschraubt sein? Mindestens das 1,5-Fache des Schraubendurchmessers ins Werkstück – bei M16 also 24 mm. Bei Aluminium oder Guss eher das Doppelte. Das Gewinde muss vollständig und sauber eingeschnitten sein, kein gequetschtes Gewinde. Vor jedem Hebevorgang die Verschraubung sichtprüfen.
- Wann brauche ich Kugelrollen? Wenn ein Werkstück auf einem Tisch in beliebige Richtung gedreht und verschoben werden muss – bei der Montage großer Werkstücke, in Verpackungslinien mit Drehoperationen oder an Übergabeplätzen in Förderanlagen. Im Unterschied zur Förderrolle (nur eine Richtung) ist die Kugelrolle omnidirektional.
- Wie prüfe und pflege ich Anschlagmittel? Sichtprüfung vor jedem Einsatz auf Risse, Verformungen und Verschleiß, dazu die jährliche Sachkundigenprüfung nach DGUV. Trocken lagern, nicht auf den Boden werfen. Nach Überlast oder Sturz nicht weiterverwenden, sondern prüfen lassen oder ersetzen. Die Identifizierung erfolgt über CE-Zeichen und WLL-Angabe (Working Load Limit).
- Welche Marke führt HUG bei der Transporttechnik? HUG führt das KIPP-Transporttechnik-Programm – Ringschrauben, Ringmuttern, Lastbügel, Anschlagpunkte, Schäkel, Anschlagwirbel und Kugelrollen für die professionelle Hebe- und Fördertechnik. KIPP ist mit dem vollen Normteilsortiment in der eigenen Markenwelt vertreten.
Transporttechnik bei HUG – KIPP ab Lager
HUG Technik und Sicherheit führt das KIPP-Transporttechnik-Programm – Ringschrauben, Lastbügel, Anschlagpunkte, Schäkel, Kugelrollen und Anschlagwirbel für die professionelle Hebe- und Fördertechnik. Passend dazu finden Sie im Sortiment:- Zurr- und Spanngurte – für die Ladungsverzurrung nach DIN EN 12195-2.
- Transportrollen – für gerichtete Förderbahnen und Rollenleisten.
- Kugelsperrbolzen – als Schnellverbindung in Vorrichtungen.
