Gewindeeinsätze
Mehr anzeigen
Technische Infos
12 Artikel gefunden
Produktanzeige:
Einbauwerkzeug für Gewindeeinsatz - K0399
Ab
22,55 €*
Abonnement
12 Varianten verfügbar
Einbau Bohrer Ø: 30 Einbau Senk Ø +0,25: 32,3 Einbau Gewinde- bohrer: M32x2 Einbau Mindest- Gewindetiefe: 36,5 Ausbau Bohrer Ø: 27,8 Ausbau Bohrtiefe: 6,4 Passend für Innengewinde D1: M22x1,5 Passend zu : 80-101-11 Passend für Gewindeeinsatz: 07661; 07664 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

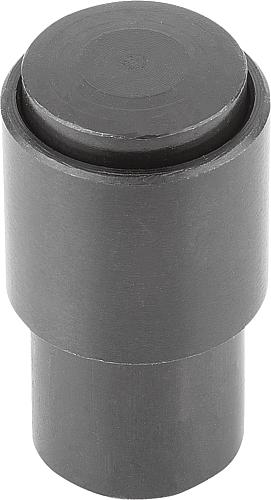

Einbauwerkzeug für Gewindeeinsatz - K0400
Ab
30,35 €*
Abonnement
10 Varianten verfügbar
Werkstoff, Ausführung: Stahl, brüniert. Hinweis: Einbauwerkzeug zum Eintreiben der Keile. Einbau Bohrer Ø: 16,8 Einbau Senk Ø +0,25: 18,3 Einbau Gewinde- bohrer: M18x1,5 Einbau Mindest- Gewindetiefe: 20,5 Ausbau Bohrer Ø: 15,5 Ausbau Bohrtiefe: 4,8 Passend für Außengewinde D2: M18x1,5 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Einbauwerkzeuge für Gewindeeinsatz - K0398
Ab
22,55 €*
Abonnement
5 Varianten verfügbar
Einbau Bohrer Ø: 6,9 Einbau Senk Ø +0,25: 8,3 Einbau Gewinde- bohrer: M8 Einbau Mindest- Gewindetiefe: 9,5 Ausbau Bohrer Ø: 5,5 Ausbau Bohrtiefe: 4 Passend für Innengewinde D1: M5 Passend zu : 80-100-1 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

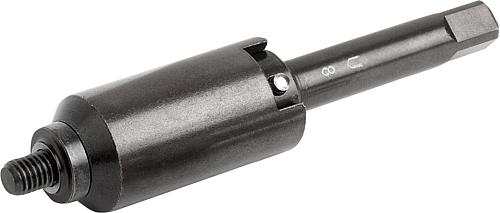

Einbauwerkzeuge für Gewindeeinsatz selbstschneidend - K0978
Ab
323,80 €*
Abonnement
15 Varianten verfügbar
Werkstoff: Stahl. Ausführung: Hand-Einbauwerkzeug, verzinkt. Maschinen-Einbauwerkzeug, brüniert. Hinweis: Das Eindrehen von Hand erfolgt mit dem Hand-Einbauwerkzeug und Windeisen. Die maschinelle Montage erfolgt mit dem Maschinen-Einbauwerkzeug bevorzugt auf Gewindeschneidmaschinen. SW: 17 S: 1/4" Eindrehmomente Richtwerte Nm: 40 L: 82 Ausführung : Hand-Einbauwerkzeug D1: M10 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Gewindeeinsatz - K0398
Ab
6,83 €*
Abonnement
16 Varianten verfügbar
Werkstoff: Gewindeeinsatz Stahl. Ausführung: passiviert. Hinweis: Gewindeeinsätze ermöglichen die Wiederverwendung bzw. Reparatur von beschädigten, ausgerissenen und festgefressenen Gewindebohrungen. Somit ist auch die Ausschussrückgewinnung von hochwertigen Produkten möglich. Gewindeeinsätze eignen sich für den Einsatz in unterschiedlichen Werkstoffen, auch für Leichtmetalle und Gussteile. Einsätze mit Innengewinde größer als M6, werden mit vier anstelle von zwei Arretierkeilen geliefert. Zul. Maßabweichungen: Bei den aufgeführten Gewinden gilt die Toleranzklasse mittel, d.h. 6H für Muttergewinde und 6g für Bolzengewinde. Restliche Maße ±0,25 mm. Technischer Hinweis siehe Bedienungsanleitung für Gewindeeinsätze. Vorteile: - Leichter und schneller Einbau. - Der Einsatz wird mit Keilen fixiert, so dass ein Verdrehen aufgrund von Verwindungen oder Vibrationen verhindert wird. - Außer dem Einbauwerkzeug sind keine weiteren Sonderwerkzeuge erforderlich. Sortierung: 5 Ausbau Bohrer Ø: 11,5 Einbau Senk Ø +0,25: 14,3 Material: Stahl Einbau Bohrer Ø: 12,8 Ausführung : Gewindeeinsätze Ausbau Bohrtiefe: 4,8 Einbau Mindest- Gewindetiefe: 15,5 Einbau Gewinde- bohrer: M14x1,5 Bestellnummer Einbauwerkzeuge: 07660-810 L Länge: 14 D2 Außengewinde: M14x1,5 D1 Innengewinde: M10 Bestellnummer Montagewerkzeug: 07660-810 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Gewindeeinsatz Innengewinde selbstsichernd - K0401
Ab
8,83 €*
Abonnement
5 Varianten verfügbar
Werkstoff: Gewindeeinsatz Edelstahl. Ausführung: passiviert. Hinweis: Gewindeeinsätze ermöglichen die Wiederverwendung bzw. Reparatur von beschädigten, ausgerissenen und festgefressenen Gewindebohrungen. Somit ist auch die Ausschussrückgewinnung von hochwertigen Produkten möglich. Gewindeeinsätze eignen sich für den Einsatz in unterschiedlichen Werkstoffen, auch für Leichtmetalle und Gussteile. Einsätze mit Innengewinde größer als M6, werden mit vier anstelle von zwei Arretierkeilen geliefert. Zul. Maßabweichungen: Bei den aufgeführten Gewinden gilt die Toleranzklasse mittel, d.h. 6H für Muttergewinde und 6g für Bolzengewinde. Restliche Maße ±0,25 mm. Technischer Hinweis siehe Bedienungsanleitung für Gewindeeinsätze. Vorteile: - Leichter und schneller Einbau. - Der Einsatz wird mit Keilen fixiert, so dass ein Verdrehen aufgrund von Verwindungen oder Vibrationen verhindert wird. - Außer dem Einbauwerkzeug sind keine weiteren Sonderwerkzeuge erforderlich. D2 Außengewinde: M8 Ausführung : Gewindeeinsätze D1 Innengewinde: M5 Material: Edelstahl Ausbau Bohrer Ø: 5,5 Einbau Senk Ø +0,25: 8,3 L1 Länge: 4 Einbau Bohrer Ø: 6,9 Ausbau Bohrtiefe: 4 Einbau Mindest- Gewindetiefe: 9,5 Einbau Gewinde- bohrer: M8 Bestellnummer Einbauwerkzeuge: 07660-805 L Länge: 8 Bestellnummer Montagewerkzeug: 07660-805 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Gewindeeinsatz selbstschneidendmit Schneidbohrungen - K0979
Ab
1,39 €*
Abonnement
14 Varianten verfügbar
Werkstoff: Edelstahl 1.4305. Ausführung: Edelstahl blank. Hinweis: Selbstschneidende Gewindeeinsätze zur Herstellung hochbelastbarer, verschleißfester und vibrationssicherer Schraubverbindungen in Werkstoffen mit geringer Scherfestigkeit wie z.B. Aluminium und Aluminiumlegierungen, Messing, Bronze, Gusseisen, Duroplaste und Thermoplaste. Die Gewindeeinsätze sind am unteren Ende konisch geformt und besitzen drei Schneidbohrungen. Sie schneiden beim Eindrehen in ein Aufnahmeloch ihr Aufnahmegewinde selbst. Dies garantiert eine absolut sichere und feste Verankerung im Aufnahmematerial. Innengewinde D1 nach ISO 6H. Die Gewindeeinsätze mit Schneidbohrungen sind besonders für schwer zerspanbare Werkstoffe konstruiert. Durch die dickere Wandung kann mehr Kraft beim Zerspanen aufgenommen werden, die sich zudem auf drei Schneidbohrungen verteilt. D2: 5 R min. bei Kunststoffe: 1,25 R min. bei Gußeisen: 1,5 D1: M3 R min. bei Leichtmetall: 1 Material: Edelstahl T min.: 6 L: 4 P: 0,6 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Gewindeeinsatz selbstschneidendmit Schneidschlitz - K0978
Ab
1,10 €*
Abonnement
16 Varianten verfügbar
Werkstoff: Edelstahl 1.4305. Ausführung: Edelstahl blank. Hinweis: Selbstschneidende Gewindeeinsätze zur Herstellung hochbelastbarer, verschleißfester und vibrationssicherer Schraubverbindungen in Werkstoffen mit geringer Scherfestigkeit wie z.B. Aluminium und Aluminiumlegierungen, Messing, Bronze, Gusseisen, Duroplaste und Thermoplaste. Die Gewindeeinsätze sind am unteren Ende konisch geformt und besitzen einen Schneidschlitz. Sie schneiden beim Eindrehen in ein Aufnahmeloch ihr Aufnahmegewinde selbst. Dies garantiert eine absolut sichere und feste Verankerung im Aufnahmematerial. Innengewinde D1 nach ISO 6H. Die Gewindeeinsätze mit Schneidschlitz federn in manchen Werkstoffen im Schneidschlitzbereich geringfügig nach innen. Es entsteht so ein gewisser Schraubensicherungseffekt. Ist dies nicht gewünscht empfehlen wir die Gewindeeinsätze mit Schneidbohrung. R min. bei Gußeisen: 4,8 R min. bei Leichtmetall: 3,2 T min.: 26 R min. bei Kunststoffe: 4 L: 22 Material: Edelstahl P: 1,5 D2: 16 D1: M12 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Gewindeeinsatz verstärkt - K0399
Ab
6,30 €*
Abonnement
38 Varianten verfügbar
Werkstoff: Gewindeeinsatz Edelstahl. Ausführung: passiviert. Hinweis: Gewindeeinsätze ermöglichen die Wiederverwendung bzw. Reparatur von beschädigten, ausgerissenen und festgefressenen Gewindebohrungen. Somit ist auch die Ausschussrückgewinnung von hochwertigen Produkten möglich. Gewindeeinsätze eignen sich für den Einsatz in unterschiedlichen Werkstoffen, auch für Leichtmetalle und Gussteile. Einsätze mit Innengewinde größer als M6, werden mit vier anstelle von zwei Arretierkeilen geliefert. Zul. Maßabweichungen: Bei den aufgeführten Gewinden gilt die Toleranzklasse mittel, d.h. 6H für Muttergewinde und 6g für Bolzengewinde. Restliche Maße ±0,25 mm. Mit den Gewindeeinsätzen verstärkt bieten wir zusätzlich eine Ausführung mit stärkerem Querschnitt für Einsatzfälle mit erhöhter Belastung an. Technischer Hinweis siehe Bedienungsanleitung für Gewindeeinsätze. Vorteile: - Leichter und schneller Einbau. - Der Einsatz wird mit Keilen fixiert, so dass ein Verdrehen aufgrund von Verwindungen oder Vibrationen verhindert wird. - Außer dem Einbauwerkzeug sind keine weiteren Sonderwerkzeuge erforderlich. Sortierung: 3 Material: Edelstahl Ausführung : Gewindeeinsätze Ausbau Bohrer Ø: 9,5 Einbau Senk Ø +0,25: 12,3 Einbau Bohrer Ø: 10,8 Ausbau Bohrtiefe: 4,8 Einbau Mindest- Gewindetiefe: 14,5 Einbau Gewinde- bohrer: M12x1,25 Bestellnummer Einbauwerkzeuge: 07661-806 L Länge: 12 D2 Außengewinde: M12x1,25 D1 Innengewinde: M6 Bestellnummer Montagewerkzeug: 07661-806 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

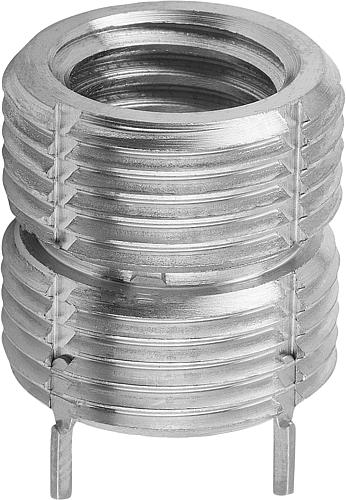

Gewindeeinsatz verstärkt Innengewinde selbstsichernd - K0402
Ab
8,26 €*
Abonnement
11 Varianten verfügbar
Werkstoff: Gewindeeinsatz Edelstahl. Ausführung: passiviert. Hinweis: Gewindeeinsätze ermöglichen die Wiederverwendung bzw. Reparatur von beschädigten, ausgerissenen und festgefressenen Gewindebohrungen. Somit ist auch die Ausschussrückgewinnung von hochwertigen Produkten möglich. Gewindeeinsätze eignen sich für den Einsatz in unterschiedlichen Werkstoffen, auch für Leichtmetalle und Gussteile. Einsätze mit Innengewinde größer als M6, werden mit vier anstelle von zwei Arretierkeilen geliefert. Zul. Maßabweichungen: Bei den aufgeführten Gewinden gilt die Toleranzklasse mittel, d.h. 6H für Muttergewinde und 6g für Bolzengewinde. Restliche Maße ±0,25 mm. Technischer Hinweis siehe Bedienungsanleitung für Gewindeeinsätze. Vorteile: - Leichter und schneller Einbau. - Der Einsatz wird mit Keilen fixiert, so dass ein Verdrehen aufgrund von Verwindungen oder Vibrationen verhindert wird. - Außer dem Einbauwerkzeug sind keine weiteren Sonderwerkzeuge erforderlich. Material: Edelstahl Ausbau Bohrer Ø: 17,8 Einbau Senk Ø +0,25: 22,3 Ausführung : Gewindeeinsätze Einbau Bohrer Ø: 20,7 Ausbau Bohrtiefe: 6,4 Einbau Mindest- Gewindetiefe: 24,5 Einbau Gewinde- bohrer: M22x1,5 Bestellnummer Einbauwerkzeuge: 07661-816 L Länge: 22 L1 Länge: 11 D2 Außengewinde: M22x1,5 D1 Innengewinde: M16x1,5 Bestellnummer Montagewerkzeug: 07661-816 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

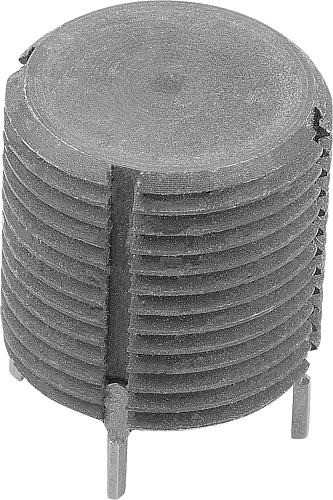

Gewindeeinsatz Vollkörper - K0400
Ab
13,89 €*
Abonnement
10 Varianten verfügbar
Werkstoff: Gewindeeinsatz Stahl. Ausführung: passiviert. Hinweis: Gewindeeinsätze ermöglichen die Wiederverwendung bzw. Reparatur von beschädigten, ausgerissenen und festgefressenen Gewindebohrungen. Somit ist auch die Ausschussrückgewinnung von hochwertigen Produkten möglich. Gewindeeinsätze eignen sich für den Einsatz in unterschiedlichen Werkstoffen, auch für Leichtmetalle und Gussteile. Zul. Maßabweichungen: Bei den aufgeführten Gewinden gilt die Toleranzklasse mittel, d.h. 6g für Bolzengewinde. Restliche Maße ±0,25 mm. Vollkörper-Gewindeeinsätze werden dann verwendet, wenn in Werkstücken zu groß gebohrte Gewindelöcher oder nicht eingehaltene Bohrabstände wieder neu gefertigt werden sollen. Technischer Hinweis siehe Bedienungsanleitung für Gewindeeinsätze. Vorteile: - Leichter und schneller Einbau. - Der Einsatz wird mit Keilen fixiert, so dass ein Verdrehen aufgrund von Verwindungen oder Vibrationen verhindert wird. - Außer dem Einbauwerkzeug sind keine weiteren Sonderwerkzeuge erforderlich. Einbau Bohrer Ø: 16,8 Ausbau Bohrtiefe: 4,8 Einbau Mindest- Gewindetiefe: 20,5 Einbau Gewinde- bohrer: M18x1,5 Bestellnummer Einbauwerkzeuge: 07662-818 L Länge: 18 D2 Außengewinde: M18x1,5 Einbau Senk Ø +0,25: 18,3 Ausführung : Gewindeeinsätze Ausbau Bohrer Ø: 15,5 Material: Stahl Bestellnummer Montagewerkzeug: 07662-818 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

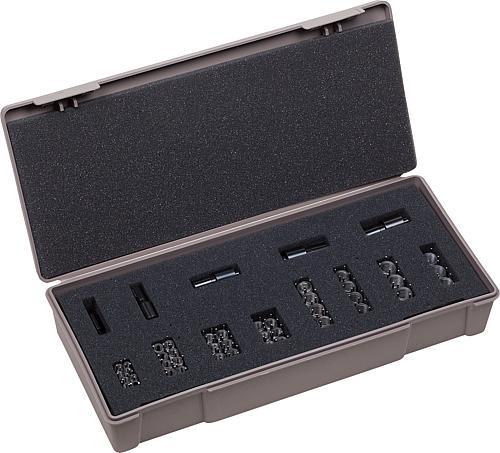

Reparatursatz Stahl - K0653.01
Ab
366,99 €*
Abonnement
Werkstoff: Gewindeeinsatz Stahl. Ausführung: passiviert. Hinweis: Der Reparatursatz ermöglicht die Wiederverwendung bzw. Reparatur von beschädigten, ausgerissenen und festgefressenen Gewindebohrungen. Somit ist auch die Ausschussrückgewinnung von hochwertigen Produkten möglich. Gewindeeinsätze eignen sich für den Einsatz in unterschiedlichen Werkstoffen, auch für Leichtmetalle und Gussteile. Einsätze mit Innengewinde größer als M6, werden mit vier anstelle von zwei Arretierkeilen geliefert. Zul. Maßabweichungen: Bei den aufgeführten Gewinden gilt die Toleranzklasse mittel, d.h. 6H für Muttergewinde und 6g für Bolzengewinde. Restliche Maße ±0,25 mm. Technischer Hinweis siehe Bedienungsanleitung für Gewindeeinsätze. Vorteile: - Leichter und schneller Einbau. - Der Einsatz wird mit Keilen fixiert, so dass ein Verdrehen aufgrund von Verwindungen oder Vibrationen verhindert wird. - Außer dem Einbauwerkzeug sind keine weiteren Sonderwerkzeuge erforderlich. Enthaltene Gewindeeinsätze Innengewinde: M5 M6 M8 M8x1 M10 M10x1,25 M12 M12x1,25 Enthaltene Gewindeeinsätze Außengewinde: M8 M10x1,25 M12x1,25 M12x1,25 M14x1,5 M14x1,5 M16x1,5 M16x1,5 Länge der Einsätze: 8 10 12 12 14 14 16 16 Anzahl der Einsätze: 8 8 6 6 4 4 3 3 Anzahl Einbauwerkzeug: 1 1 1 - 1 - 1 - Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Inhalt im Überblick
Drahtgewindeeinsätze – Reparatur und Tragfähigkeit
Kurz: Ein ausgeleiertes Gewinde lässt sich mit einem Drahtgewindeeinsatz vollständig wiederherstellen – tragfähiger als das Original. Der Einsatz aus rostfreiem Stahldraht wird in das nachgeschnittene Bohrungsgewinde eingedreht und stellt die Original-Abmessung (M4, M5, M6, M8 …) wieder her.
Drahtgewindeeinsätze bestehen aus kaltgeformtem rostfreiem Stahl, der zu einer Spiralfeder gewickelt ist. In Aluminium, Grauguss oder Kunststoff ist das so reparierte Gewinde deutlich verschleißfester als ein direktes Schnittgewinde, weil der Stahleinsatz die Kraft besser verteilt. Typische Anwendungen sind Zylinderköpfe aus Aluminium mit beschädigtem Zündkerzengewinde, Getriebegehäuse mit ausgeleierter Ablassschraube und Druckguss-Maschinenteile. Die Einbautiefe ist standardisiert – 1D, 1,5D und 2D, wobei D dem Gewinde-Nenndurchmesser entspricht. Tiefere Einsätze erhöhen die Tragfähigkeit; für hochbelastete Verbindungen in Aluminium ist die 2D-Einbautiefe empfohlen. Reparatur-Sets mit Vorbohrer, Gewindebohrer und Einbaudorn decken eine Gewindegröße vollständig ab und eignen sich für den mobilen Einsatz in Instandhaltung und Werkstatt.Einpressmuttern und Gewindebuchsen
Kurz: Einpressmuttern schaffen ein Innengewinde in dünnem Blech und Leichtmetall, das zu dünn für ein eigenes Schnittgewinde ist. Gerändelte Varianten werden eingepresst, Sechskant-Varianten sitzen in gefrästen Ausnehmungen. Gewindebuchsen aus Messing oder Edelstahl werden in Holz, MDF und Kunststoff eingeschraubt.
Die Einpressmutter wird in eine vorgebohrte Öffnung eingesetzt und durch Pressen, Einschlagen oder Einschrauben formschlüssig verankert:- Gerändelte Einpressmuttern: das Rändel schneidet sich beim Einpressen ins Grundmaterial – überträgt Drehmoment formschlüssig und verhindert Mitdrehen. Standard in Aluminiumprofilen und dünnwandigem Stahl.
- Sechskant-Einpressmuttern: sitzen in sechseckigen Ausnehmungen, die Einbautiefe wird über Anschlagschultern definiert – reproduzierbar für Vorrichtungsbau und Präzisionsmaschinen.
- Gewindebuchsen (Messing/Edelstahl): werden in Holz, MDF und Kunststoff eingeschraubt; das Außengewinde greift ins Grundmaterial, das Innengewinde nimmt die Verbindungsschraube auf.
Welcher Einsatz für welchen Werkstoff
Kurz: Metall/Alu mit ausgerissenem Gewinde → Drahtgewindeeinsatz; dünnes Blech → Einpressmutter; Holz und MDF → Einschraubbuchse; Kunststoff und 3D-Druckteile → Einschmelzeinsatz (Wärmeeinsatz). Die Materialdichte und die Belastung bestimmen die Wahl.
| Werkstoff | Passender Einsatz | Hinweis |
|---|---|---|
| Aluminium, Grauguss (Reparatur) | Drahtgewindeeinsatz | 2D-Tiefe bei hoher Last |
| dünnes Blech, Leichtmetall | Einpressmutter | gerändelt oder Sechskant |
| Holz, MDF, Spanplatte | Einschraubbuchse | ≥ 3× Buchsenlänge Randabstand |
| Kunststoff, 3D-Druck (PLA/PETG/ABS) | Einschmelzeinsatz | Temperatur unter Schmelzpunkt |
Einbau und häufige Fehler
Kurz: Beim Einpressen entscheidet die Passungstoleranz der Bohrung (zu eng = Deformation, zu weit = loser Sitz), beim Einschrauben der passende Antrieb, beim Reparieren mit Drahtgewindeeinsatz die exakte Vorbohrung. Bohrmaße immer nach Herstellertabelle, nicht schätzen.
Die drei häufigsten Fehlerquellen:- Einpressen mit falscher Bohrung: zu enge Bohrung überdehnt den Einsatz und deformiert das Gewinde, zu weite Bohrung erzeugt keinen Pressverbund – immer nach Herstellertabelle bohren.
- Einschrauben mit falschem Antrieb: Holzbuchsen haben oft Schlitz oder Innensechskant und erfordern hohe Eindrehmomente – ein Kreuzschlitz ruiniert den Angriff.
- Vorbohrung beim Drahtgewindeeinsatz: ein Zehntel Millimeter Abweichung verändert das Aufmaß für den Gewindebohrer – die Vorbohrschritte nicht überspringen, auch wenn das alte Gewinde optisch intakt aussieht.
FAQ zu Gewindeeinsätzen
- Wann brauche ich einen Drahtgewindeeinsatz? Bei ausgeleierten, überdrehten oder festgefressenen Gewindebohrungen – die häufigste Gewindereparatur. Der Drahtgewindeeinsatz (oft als Helicoil bezeichnet) stellt die Original-Gewindeabmessung wieder her und ist in weichen Werkstoffen wie Aluminium oder Grauguss sogar verschleißfester als das ursprüngliche Schnittgewinde.
- Welche Einbautiefe – 1D, 1,5D oder 2D? D ist der Gewinde-Nenndurchmesser. 1D genügt für gering belastete Verbindungen, 1,5D ist der Standard, 2D für hochbelastete Verbindungen in weichen Werkstoffen wie Aluminium. Tiefere Einsätze verteilen die Last auf mehr Gewindegänge und erhöhen die Tragfähigkeit.
- Einpressmutter oder Gewindebuchse? Einpressmuttern verankern ein Innengewinde in dünnem Blech und Leichtmetall durch Pressen oder Einschlagen. Gewindebuchsen werden in Holz, MDF oder Kunststoff eingeschraubt und verteilen die Klemmkraft über eine große Anlagefläche. Die Wahl richtet sich nach Grundmaterial und Einbaumethode.
- Welcher Gewindeeinsatz hält in Holz und MDF? In Massivholz Einschraubbuchsen mit grobem Außengewinde, mit mindestens dem dreifachen der Buchsenlänge als Randabstand. In MDF und Spanplatte sind Einpressmuttern mit breitem Flansch besser als Einschraubbuchsen, weil das poröse Material sonst ausreißt. Ein Gewindekleber sichert zusätzlich.
- Wie befestige ich Gewinde in Kunststoff oder 3D-Druckteilen? Mit Einschmelzeinsätzen (Wärmeeinsätzen): Sie werden mit Lötkolben oder Heizdorn unter die Schmelztemperatur erwärmt und in das Kunststoffteil eingeschmolzen. Nach dem Erkalten sind sie formschlüssig verankert. Für FDM-Druckteile aus PLA, PETG oder ABS ist das die Standardlösung für belastbare Verschraubungen.
- Was sind die häufigsten Einbaufehler? Eine falsch dimensionierte Einpressbohrung (zu eng deformiert, zu weit sitzt lose), das Eintreiben von Holzbuchsen mit dem falschen Antrieb und das Überspringen der Vorbohrschritte beim Drahtgewindeeinsatz. Alle Bohrmaße nach Herstellertabelle einhalten – das Schätzen ist die häufigste Ausfallursache.
- Welche Marke führt HUG bei Gewindeeinsätzen? HUG führt Gewindeeinsätze und Gewindebuchsen von KIPP und HALDER – für Gewindereparatur, Vorrichtungsbau und Normteilanwendungen, ergänzt um Loctite-Gewindekleber zur Sicherung. KIPP ist mit dem vollen Normteil-Sortiment in der eigenen Markenwelt vertreten.
Gewindeeinsätze bei HUG – KIPP und HALDER ab Lager
HUG Technik und Sicherheit führt Gewindeeinsätze und Gewindebuchsen von KIPP und HALDER – Drahtgewindeeinsätze zur Reparatur, Einpressmuttern, Einschraubbuchsen und Einschmelzeinsätze für Metall, Holz und Kunststoff. Passend dazu finden Sie im Sortiment:- Vorrichtungselemente – Maschinenelemente für den Vorrichtungsbau.
