Pendelauflagen mit O-Ring

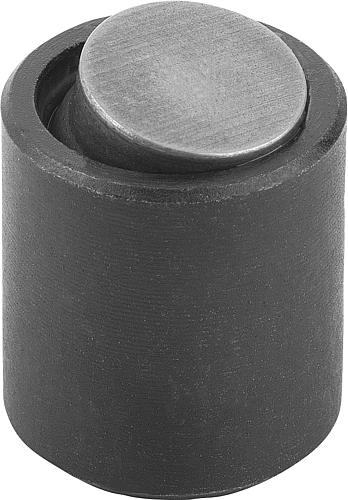

Werkstoff: Körper Vergütungsstahl. Kugel Werkzeugstahl. Ausführung: Körper vergütet. Kugel gehärtet, brüniert. Hinweis: Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet. Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau. Kugel gegen Verdrehen gesichert. Vorteile: Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen. Dadurch wird eine gleichmäßige Bewegung gewährleistet. Kugel-Ø: 10 D1: 13 Gewicht ca. kg : 0,015 Belastbarkeit max. kN (nur bei statischer Belastung): 20 L1: 5 L: 16 D3: M5 D2: 8,5 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

Werkstoff: Körper Vergütungsstahl. Kugel Werkzeugstahl. Ausführung: Körper vergütet. Kugel gehärtet, brüniert. Hinweis: Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet. Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau. Kugel gegen Verdrehen gesichert. Vorteile: Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen. Dadurch wird eine gleichmäßige Bewegung gewährleistet. Kugel-Ø: 10 D1: 13 Gewicht ca. kg : 0,014 Belastbarkeit max. kN (nur bei statischer Belastung): 20 L1: 5 L: 16 D3: M5 D2: 8,5 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

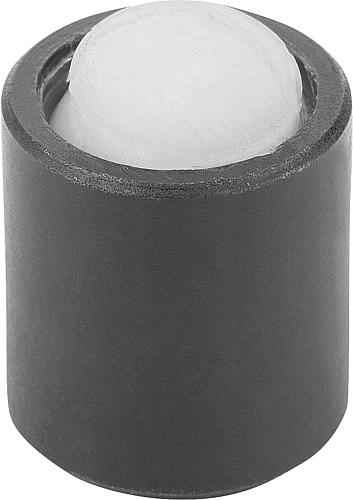

Werkstoff: Körper Vergütungsstahl. Kugel POM. Ausführung: Körper vergütet. POM-Kugel weiß. Hinweis: Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet. Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau. Kugel gegen Verdrehen gesichert. Vorteile: Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen. Dadurch wird eine gleichmäßige Bewegung gewährleistet. D1: 13 D2: 8,5 Kugel-Ø: 10 Gewicht ca. kg : 0,019 Belastbarkeit max. kN (nur bei statischer Belastung): 4 L1: 12 L: 25 D3: M5 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

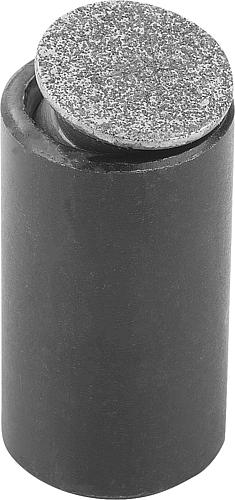

Werkstoff: Körper Vergütungsstahl. Kugel Edelstahl mit Diamant-Oberfläche. Ausführung: Körper vergütet und brüniert. Kugel: Oberfläche vergleichbar mit 100er Schleifkörnung. Hinweis: Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet. Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau. Kugel gegen Verdrehen gesichert. Form O: Die abrasive Diamant-Oberfläche ist fest mit der Kugel verschmolzen. Sie eignet sich ideal zur Aufnahme von glatten oder rutschigen Anwendungen mit einem Minimum von Spanndruck. Dabei übertragen die Diamant-Partikel hohe Haltekräfte auf eine sehr kleine Fläche mit minimaler Beeinträchtigung der Oberfläche. Die Diamant-Oberfläche bietet eine hervorragende Verschleißfestigkeit. Vorteile: Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen. Dadurch wird eine gleichmäßige Bewegung gewährleistet. D1: 19 D2: 19 D3: M8 L: 24 Belastbarkeit max. kN (nur bei statischer Belastung): 38,6 L1: 8,5 Gewicht ca. g: 45 L3: 4 W: 24 Kugel-Ø: 15 Gewicht ca. kg : 0,045 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

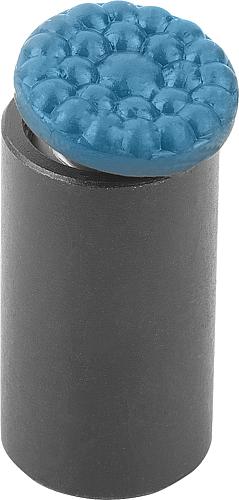

Werkstoff: Körper Vergütungsstahl. Kugel Edelstahl mit Polyurethan-Oberfläche. Ausführung: Körper vergütet und brüniert. Kugel: Polyurethan Härte 60° Shore. Hinweis: Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet. Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau. Kugel gegen Verdrehen gesichert. Form P: Die Polyurethan-Oberfläche ist fest auf die Kugel aufvulkanisiert. Sie ist abriebfest und nicht abfärbend. Bietet optimalen Schutz gegen die Beschädigung von empfindlichen Oberflächen. Die perlenartige Oberfläche erlaubt hohe Haltekräfte und lässt Luft entweichen, so dass keine Saugwirkung zwischen der Kontaktfläche und der Pendelauflage entsteht. Vorteile: Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen. Dadurch wird eine gleichmäßige Bewegung gewährleistet. D1: 17 D2: 16 D3: M6 L: 23 Kugel-Ø: 13 L1: 7,5 Gewicht ca. g: 32 L3: 5 W: 28 Gewicht ca. kg : 0,032 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
