Pendelauflage mit O-Ring M04 D1=10, Form:O Vergütungsstahl, Komp:Diamant - K0284.504X012
Pendelauflage mit O-Ring M04 D1=10, Form:O Vergütungsstahl, Komp:Diamant - K0284.504X012
Produktnummer:
6711526
Pendelauflage mit O-Ring M04 D1=10, Form:O Vergütungsstahl, Komp:Diamant - K0284.504X012
EAN-Nr.:
4059245000456
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
43,93 €*
44,38 €*
(1.01% gespart)
|
| Bis 24 |
43,49 €*
44,38 €*
(2.01% gespart)
|
| Bis 49 |
43,27 €*
44,38 €*
(2.5% gespart)
|
| Bis 99 |
43,04 €*
44,38 €*
(3.02% gespart)
|
| Ab 100 |
42,82 €*
44,38 €*
(3.52% gespart)
|
Produktinformationen "Pendelauflage mit O-Ring M04 D1=10, Form:O Vergütungsstahl, Komp:Diamant - K0284.504X012"
Werkstoff: Körper Vergütungsstahl.
Kugel Edelstahl mit Diamant-Oberfläche.
Ausführung: Körper vergütet und brüniert.
Kugel: Oberfläche vergleichbar mit 100er Schleifkörnung.
Hinweis: Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Kugel gegen Verdrehen gesichert.
Form O: Die abrasive Diamant-Oberfläche ist fest mit der Kugel verschmolzen. Sie eignet sich ideal zur Aufnahme von glatten oder rutschigen Anwendungen mit einem Minimum von Spanndruck. Dabei übertragen die Diamant-Partikel hohe Haltekräfte auf eine sehr kleine
Fläche mit minimaler Beeinträchtigung der Oberfläche. Die Diamant-Oberfläche bietet eine hervorragende Verschleißfestigkeit.
Vorteile: Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
Dadurch wird eine gleichmäßige Bewegung gewährleistet.

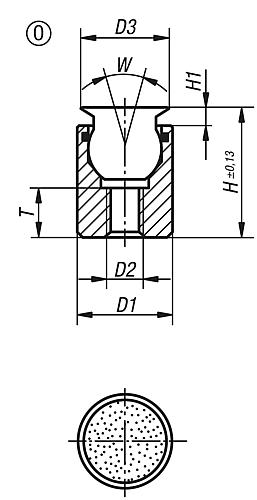

D1: 10
D2: 8
D3: M4
L: 12,5
Belastbarkeit max. kN (nur bei statischer Belastung): 11,5
L1: 3,5
Gewicht ca. g: 6
L3: 2
W: 28
Kugel-Ø: 7
Gewicht ca. kg : 0,006
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Kugel Edelstahl mit Diamant-Oberfläche.
Ausführung: Körper vergütet und brüniert.
Kugel: Oberfläche vergleichbar mit 100er Schleifkörnung.
Hinweis: Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Kugel gegen Verdrehen gesichert.
Form O: Die abrasive Diamant-Oberfläche ist fest mit der Kugel verschmolzen. Sie eignet sich ideal zur Aufnahme von glatten oder rutschigen Anwendungen mit einem Minimum von Spanndruck. Dabei übertragen die Diamant-Partikel hohe Haltekräfte auf eine sehr kleine
Fläche mit minimaler Beeinträchtigung der Oberfläche. Die Diamant-Oberfläche bietet eine hervorragende Verschleißfestigkeit.
Vorteile: Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
Dadurch wird eine gleichmäßige Bewegung gewährleistet.
D1: 10
D2: 8
D3: M4
L: 12,5
Belastbarkeit max. kN (nur bei statischer Belastung): 11,5
L1: 3,5
Gewicht ca. g: 6
L3: 2
W: 28
Kugel-Ø: 7
Gewicht ca. kg : 0,006
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften

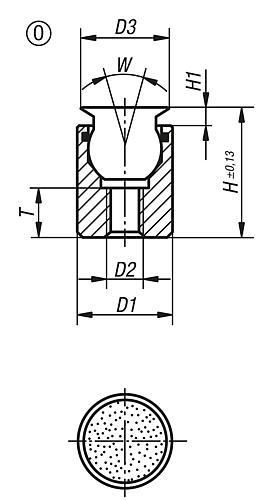

| Material Grundkörper: | Vergütungsstahl |
|---|---|
| Material Komponente: | Diamant |
| H=Höhe: | 12,5 |
| Ausführung 1: | mit O-Ring |
| Form: | O |
| Befestigungsart: | Innengewinde |
| Oberfläche Grundkörper: | vergütet und brüniert |
| D1=Außendurchmesser: | 10 |
| T=Gewindetiefe: | 3,5 |
| H1: | 2 |
| D3: | 8 |
| D2=Gewinde: | M4 |
| W: | 28 |
| Belastbarkeit max. kN (nur bei statischer Belastung): | 11,5 |
| Kugel-Ø: | 7 |
