Pendelauflage mit O-Ring M04 D1=10, Form:F Vergütungsstahl, Komp:Werkzeugstahl - K0284.304X012
Pendelauflage mit O-Ring M04 D1=10, Form:F Vergütungsstahl, Komp:Werkzeugstahl - K0284.304X012
Produktnummer:
6711522
Pendelauflage mit O-Ring M04 D1=10, Form:F Vergütungsstahl, Komp:Werkzeugstahl - K0284.304X012
EAN-Nr.:
4059245000418
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
42,22 €*
42,65 €*
(1.01% gespart)
|
| Bis 24 |
41,80 €*
42,65 €*
(1.99% gespart)
|
| Bis 49 |
41,58 €*
42,65 €*
(2.51% gespart)
|
| Bis 99 |
41,37 €*
42,65 €*
(3% gespart)
|
| Ab 100 |
41,16 €*
42,65 €*
(3.49% gespart)
|
Produktinformationen "Pendelauflage mit O-Ring M04 D1=10, Form:F Vergütungsstahl, Komp:Werkzeugstahl - K0284.304X012"
Werkstoff: Körper Vergütungsstahl.
Kugel Werkzeugstahl.
Ausführung: Körper vergütet. Kugel gehärtet, brüniert.
Hinweis: Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Kugel gegen Verdrehen gesichert.
Vorteile: Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
Dadurch wird eine gleichmäßige Bewegung gewährleistet.
Kugel-Ø: 7
D1: 10
Gewicht ca. kg : 0,006
Belastbarkeit max. kN (nur bei statischer Belastung): 12
L1: 4,5
L: 12
D3: M4
D2: 6
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Kugel Werkzeugstahl.
Ausführung: Körper vergütet. Kugel gehärtet, brüniert.
Hinweis: Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Kugel gegen Verdrehen gesichert.
Vorteile: Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
Dadurch wird eine gleichmäßige Bewegung gewährleistet.
Kugel-Ø: 7
D1: 10
Gewicht ca. kg : 0,006
Belastbarkeit max. kN (nur bei statischer Belastung): 12
L1: 4,5
L: 12
D3: M4
D2: 6
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

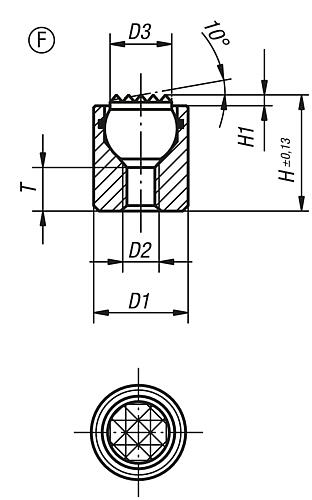

Eigenschaften
| Material Grundkörper: | Vergütungsstahl |
|---|---|
| Material Komponente: | Werkzeugstahl |
| H=Höhe: | 12 |
| Ausführung 1: | mit O-Ring |
| Form: | F |
| Befestigungsart: | Innengewinde |
| Oberfläche Grundkörper: | vergütet und brüniert |
| D1=Außendurchmesser: | 10 |
| Oberfläche Komponente: | gehärtet und brüniert |
| T=Gewindetiefe: | 4,5 |
| H1: | 1,5 |
| D3: | 6 |
| D2=Gewinde: | M4 |
| Belastbarkeit max. kN (nur bei statischer Belastung): | 12 |
| Kugel-Ø: | 7 |
