Kugelknöpfe
Kugelknöpfe sind die kleinen Bedien-Knöpfe für Hebel, Spindeln und Handräder – kompakte Kugel-Form zum präzisen Greifen mit Fingerspitzen. HUG führt KIPP®-Kugelknöpfe nach DIN 319 in Durchmessern 16 mm bis 40 mm, Gewindegrößen M4 bis M10 sowie fünf Befestigungsformen (Innengewinde, konische Bohrung, Klemmhülse, Gewindebuchse, Passbohrung).
Technische Infos
9 Artikel gefunden
Produktanzeige:
Kugelknopf DIN 319 Form K - K0650
Ab
3,02 €*
Abonnement
12 Varianten verfügbar
Werkstoff: Aluminium. Ausführung: poliert. ~D6: 22 D1: 40 T1 min.: 18 ~H: 37 D2: M10 Material: Aluminium

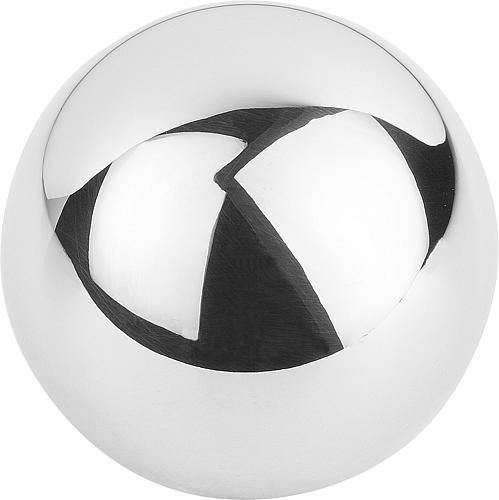

Kugelknopf DIN 319 Form C - K0650
Ab
4,24 €*
Abonnement
12 Varianten verfügbar
Werkstoff: Edelstahl 1.4301, 1.4305 oder Aluminium. Ausführung: poliert. D: M4 D1: 16 D6: 8 H: 15 T: 7,2 RoHS: ja Form: C Gewindeart: Innengewinde Stahlschlüssel Grundkörp.: 1.4301 K0650.116044

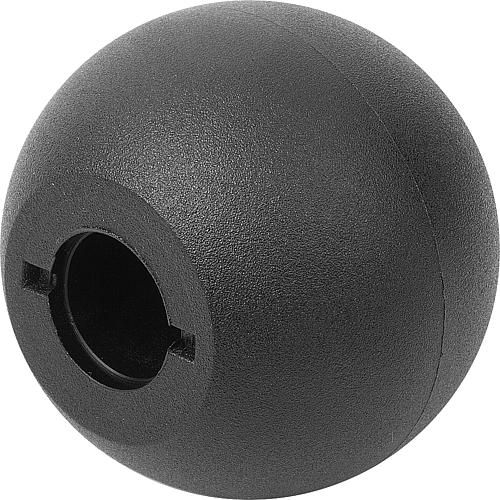

Kugelknopf Thermoplast DIN 319 erweitert, Form M, konische Bohrung - K0158
Ab
0,46 €*
Abonnement
7 Varianten verfügbar
Werkstoff: Thermoplast, schwarz. Buchse Stahl. Ausführung: Stahl verzinkt. D1: 16 ~D6: 8 T1 min.: 7,5 ~H: 15 D2: M5
Kugelknopf Thermoplast DIN 319 erweitert, Form C, Kunststoffgewinde - K0158
Ab
0,95 €*
Abonnement
10 Varianten verfügbar
Werkstoff: Thermoplast. Ausführung: schwarz. D1: 40 D6: 22 H: 37 T: 15 RoHS: ja Form: C Gewindeart: Innengewinde Farbe GrunDkörper: schwarz K0158.14010

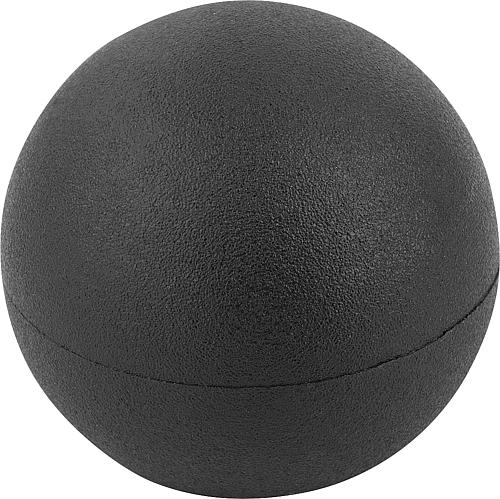

Kugelknopf Thermoplast DIN 319 erweitert, Form E, Gewindebuchse - K0158
Ab
0,50 €*
Abonnement
6 Varianten verfügbar
Werkstoff: Thermoplast, schwarz. Buchse Stahl. Ausführung: Stahl verzinkt. ~D6: 15 D1: 25 T3 min.: 9 ~H: 22,5 D2: M8

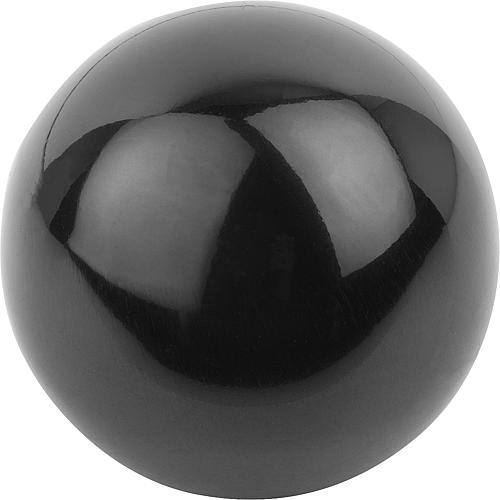

Kugelknopf glatt DIN 319 erweitert Form M, konische Bohrung - K0159
Ab
0,37 €*
Abonnement
9 Varianten verfügbar
Werkstoff: Duroplast PF 31, schwarz. Ausführung: hochglanzpoliert, schwarz. Gewicht ca. g: 2 D1: 16 T5: T3 min.: T1 min.: ~H: 15 ~D6: 8 D5: D2: T6: 9 D3: 4

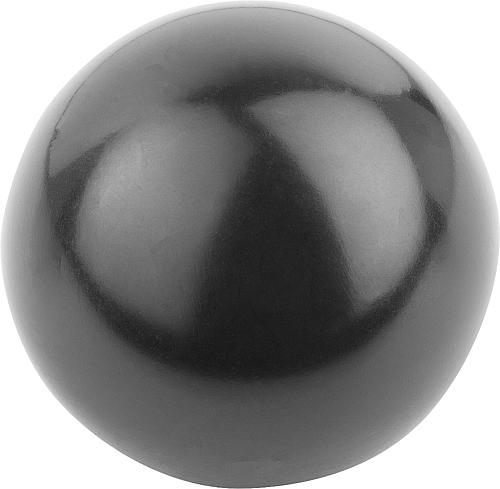

Kugelknopf glatt DIN 319 erweitert Form L, Klemmhülse - K0159
Ab
1,32 €*
Abonnement
8 Varianten verfügbar
Werkstoff: Duroplast PF 31, schwarz. Buchse Stahl, verzinkt. Ausführung: hochglanzpoliert. Hinweis: Montage Form L: Die Kugelknöpfe werden durch leichte Hammerschläge fest aufgetrieben. Bitte nur einen Gummi- bzw. Kunststoffhammer bis zu einem Gewicht von 200 g verwenden! Schafttoloranz: Kugelknöpfe mit Klemmhülse können auf handelsübliche Stangen mit Toleranz h9 aufgesteckt werden. Die mitgelieferte Klemmhülse gewährleistet einen festen und sicheren Sitz. Gewicht ca. g: 9 D1: 25 T6: D3: T5: 16 T3 min.: T1 min.: ~H: 23 ~D6: 15 D5: 6 D2:

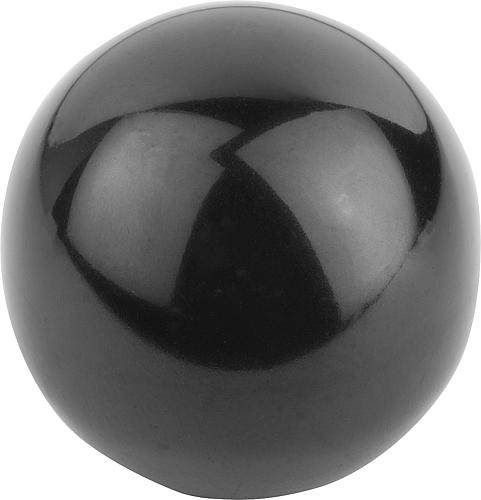

Kugelknopf glatt DIN 319 erweitert Form E, Gewindebuchse - K0159
Ab
0,46 €*
Abonnement
24 Varianten verfügbar
Werkstoff: Duroplast PF 31, schwarz. Buchse Stahl, verzinkt. Ausführung: hochglanzpoliert. Gewicht ca. g: 6 D1: 20 T6: T5: T3 min.: 9 T1 min.: ~H: 18 ~D6: 12 D5: D2: M6

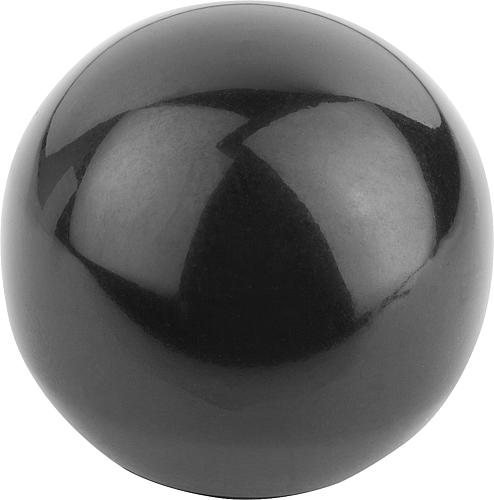

Kugelknopf glatt DIN 319 erweitert Form C, Pressstoffgewinde - K0159
Ab
0,39 €*
Abonnement
32 Varianten verfügbar
Werkstoff: Duroplast PF 31, schwarz. Ausführung: hochglanzpoliert, schwarz. K0159.12005 Gewicht ca. g: 5 T6: D3: D1: 20 T5: T3 min.: T1 min.: 7,5 ~H: 18 ~D6: 12 D5: D2: M5
DIN 319 – die Normgrundlage
Kugelknöpfe nach DIN 319 sind maßgenormte Bedienelemente – Formen und Toleranzen sind festgelegt, Austauschbarkeit zwischen verschiedenen Herstellern gegeben.Fünf Befestigungsformen
- Form C (Innengewinde): Klassische Variante – direkt auf Gewindestange oder Schraubenkopf aufgeschraubt
- Form M (Bohrung konisch): Konische Bohrung – passt sich an konische Schaftformen an, selbstklemmende Befestigung
- Form L (Klemmhülse): Mit integrierter Klemmhülse – auf Glattwellen ohne Gewinde befestigbar
- Form E (Gewindebuchse): Gewindebuchse als Befestigungsvariante – schraubt sich mit der Welle mit
- Form K (Passbohrung): Zylindrische Passbohrung für Presspassung oder Klebeverbindung
Werkstoffe
- Thermoplast (schwarz): Standard-Variante – leicht, kostengünstig, für Innenanwendungen
- Duroplast PF 31 (schwarz): Formaldehydhärtend – höhere Temperaturbeständigkeit und Festigkeit als Thermoplast
- Aluminium (poliert): Metallausführung für hochwertige Optik oder Hochtemperatur-Anwendungen
- Edelstahl 1.4301: Korrosionsfest für Lebensmittel- und Hygieneanwendungen mit täglicher Reinigung
Größen-Auswahl
- D1 = 16 mm: Kompakter Knopf für Feinmechanik und kleine Bedienelemente
- D1 = 20 mm: Standardgröße für die meisten Handbedienungen
- D1 = 25 mm: Komfort-Größe für häufige Bedienung
- D1 = 40 mm: Großer Kugelknopf für höhere Drehmoment-Übertragung und Ganzhand-Umgreifen
Typische Einsatzgebiete
- Handhebel an Spannvorrichtungen und Schraubstöcken
- Bedienspindeln an Werkzeugmaschinen und Stellachsen
- Ventil- und Drossel-Drehknöpfe
- Prüfstand- und Laborgeräte-Bedienung
- Maschinenabdeckungen und Schaltschrank-Verschlüsse
Abgrenzung zu verwandten KIPP®-Bedienelementen
- Maschinengriffe (Kugelgriff, Zylindergriff, Ballengriff) für größere Hand-Umgreifflächen
- Positionierelemente für präzise Werkstückaufnahme
- Kugelsperrbolzen für reversible Schnellverbindungen
FAQ – häufige Fragen zu Kugelknöpfen
- Welche Befestigungsform passt zu meiner Welle? Form C (Innengewinde) am häufigsten – passt auf Gewindestange/Schraube. Form L (Klemmhülse) wenn die Welle kein Gewinde hat. Form M (konische Bohrung) für selbstklemmende Befestigung auf konischen Schäften. Form K (Passbohrung) wenn der Knopf eingepresst oder geklebt wird. Form E (Gewindebuchse) als Spezialvariante – schaut auf die Wellengeometrie und wähle entsprechend.
- Wie groß sollte der Kugelknopf sein? Faustregel nach Drehmoment: 16 mm für leichte Fingerbedienung (Stellschrauben, Feinmechanik), 20 mm als Allrounder, 25 mm für komfortable häufige Bedienung, 40 mm für hohe Drehmomente und Ganzhand-Umgreifen. Zu kleiner Knopf = unbequem und kraftaufwändig, zu großer Knopf = unhandlich und Bauraum-verschwenderisch.
- Thermoplast oder Duroplast – was ist der Unterschied? Thermoplast (z. B. PA, ABS) ist günstiger, wird bei Erwärmung weich und elastisch verformbar. Duroplast (PF 31) ist temperaturstabiler, fester, kratzfester – wird beim Erhitzen NICHT weich. Faustregel: Thermoplast für Innenraum bis +80 °C, Duroplast bei höheren Temperaturen oder mechanischer Beanspruchung.
- Brauche ich Edelstahl-Kugelknöpfe? Nur in Lebensmittel-, Pharma- und Hygienebereich mit täglicher Reinigung. Auch in salzhaltiger Umgebung (Küstennähe, Schwimmbad) oder bei Außenanwendungen mit Streusalz-Kontakt. Edelstahl 1.4301 ist deutlich teurer als Thermoplast – Aufpreis lohnt nur bei echter Korrosionsanforderung.
- Kann ich Kugelknöpfe verschiedener Hersteller mischen? Bei DIN 319 ja – die Norm definiert Hauptmaße und Toleranzen. KIPP, Halder, Heinrich Kipp, Bohle und andere folgen diesem Standard, sind also untereinander austauschbar. Achtung bei Befestigungsvariante: ein Form-C-Knopf passt nicht auf eine Welle die für Form-L (Klemmhülse) ausgelegt ist – die Form muss passen, nicht nur die Größe.
