Klauenkupplung Winkelstücke

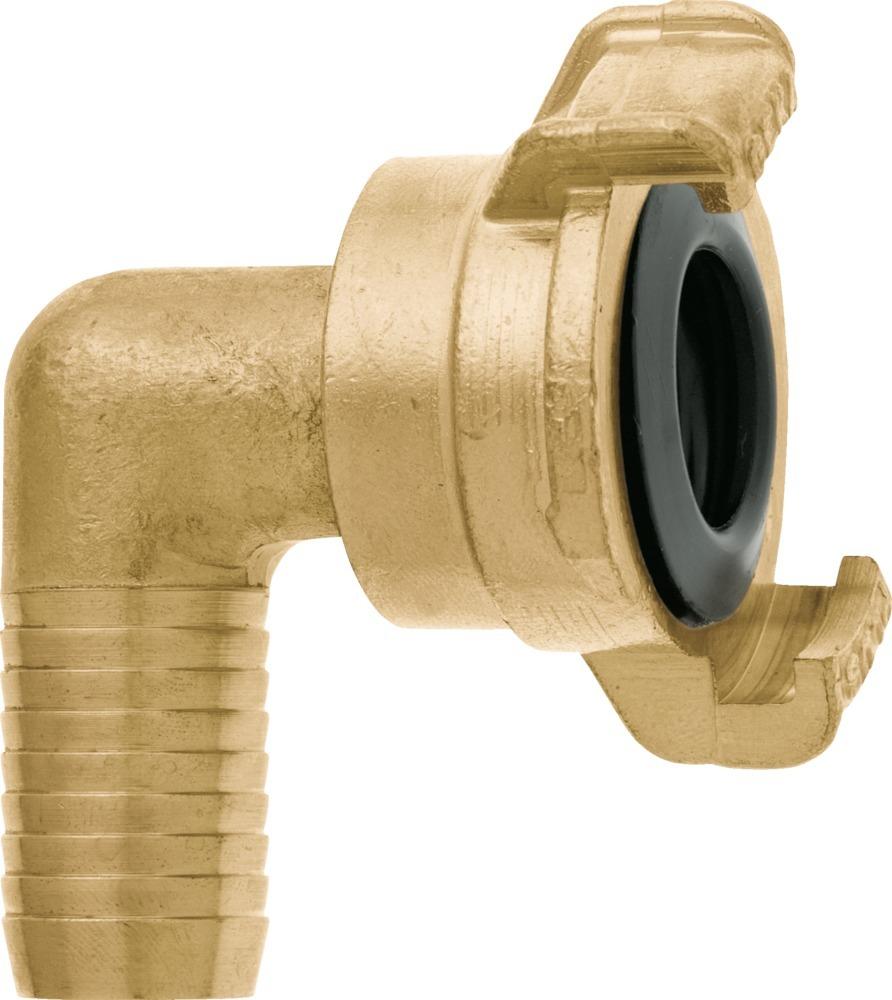

Das Winkelstück lenkt die Wasserführung im GEKA®-Klauensystem um 90° um – ohne dass der Schlauch abknickt. HUG Technik führt GEKA®-Winkelstücke aus Messing mit Klauenkupplung für die eckige Leitungsführung an Behältern, Wänden und Geräten.Zu Ihrem Experten für Klauenkupplungen - Winkelstücke
Thomas Klosik
Technische Infos
3 Artikel gefunden
Produktanzeige:
GEKA® plus-Winkelschlauchstück "2000" 90° 1" - 25mm MS drehbar
Ab
25,55 €*
Abonnement
Das GEKA® plus-Winkelschlauchstück „2000“ bietet sechs wesentliche Vorteile: 1 - Verhinderung von Schlauchdrall, da 360° axial drehbar. 2 - leichte Drehbarkeit der Schlauchtüllen unter Druck- oder Saugbelastung. 3 - optimale Schlauchschonung und -sicherheit. Kein bewegungsbedingter gefährlicher Schlauchknick. 4 - die 90°-Winkel-Schlauchanschlüsse ermöglichen problemlos den An- und Einbau in extrem engen Montagebereichen. 5 - Sicherungsnoppen gewährleisten höchstmögliche Sicherheit und verhindern selbsttätiges Lösen - auch im gekuppelten, drucklosen Zustand. 6 - Kompatibilität mit allen GEKA® - Modellen. Das GEKA® plus-Winkelschlauchstück „2000“ besteht aus Messing CW617N/CW614N, DIN 17660. Der Betriebsdruck liegt bei max. 40 bar. Dies entspricht über doppeltem Betriebsdruck im Vergleich zu den herkömmlichen Klauenkupplungen nach System GEKA®. Die Vakuumbeständigkeit geht bis 10 m Wassersäule (WS). Das GEKA® plus-Winkelschlauchstück „2000“ ist mit dem patentierten GEKA® plus-Hochleistungs-Formdichtring Form 300 NBR (300C) ausgestattet. NBR erlaubt einen Temperaturbereich bei konstantem Einsatz von ca. –10 °C bis 90 °C und kurzzeitig von -10 °C bis 120 °C. Optional sind auf Wunsch GEKA® plus-Hochleistungs-Formdichtringe Form 300, patentiert, in den Qualitäten EPDM (300EPDM) und FKM (Fluorkautschuk) nach DIN ISO 1629 (300V) erhältlich. Eine ideale Anwendung für Wasser-, Saug- und Druckschläuche im Maschinen-, Anlagen-, Aggregate-, Fahrzeug-, Werkzeug- und Pumpenbau, im Hoch- und Tiefbau, im professionellen Garten- und Landschaftsbau, in der Landwirtschaft, im Sanitär- und Installationsbereich, in Haus und Garten u.v.m. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Karasto Armaturenfabrik Oehler GmbH, Manfred-von-Ardenne-Allee 27, 71522 Backnang, DE, info@karasto.de
GEKA® plus-Winkelschlauchstück "2000" 90° 3/4" - 19mm MS drehbar
Ab
20,60 €*
Abonnement
Das GEKA® plus-Winkelschlauchstück „2000“ bietet sechs wesentliche Vorteile: 1 - Verhinderung von Schlauchdrall, da 360° axial drehbar. 2 - leichte Drehbarkeit der Schlauchtüllen unter Druck- oder Saugbelastung. 3 - optimale Schlauchschonung und -sicherheit. Kein bewegungsbedingter gefährlicher Schlauchknick. 4 - die 90°-Winkel-Schlauchanschlüsse ermöglichen problemlos den An- und Einbau in extrem engen Montagebereichen. 5 - Sicherungsnoppen gewährleisten höchstmögliche Sicherheit und verhindern selbsttätiges Lösen - auch im gekuppelten, drucklosen Zustand. 6 - Kompatibilität mit allen GEKA® - Modellen. Das GEKA® plus-Winkelschlauchstück „2000“ besteht aus Messing CW617N/CW614N, DIN 17660. Der Betriebsdruck liegt bei max. 40 bar. Dies entspricht über doppeltem Betriebsdruck im Vergleich zu den herkömmlichen Klauenkupplungen nach System GEKA®. Die Vakuumbeständigkeit geht bis 10 m Wassersäule (WS). Das GEKA® plus-Winkelschlauchstück „2000“ ist mit dem patentierten GEKA® plus-Hochleistungs-Formdichtring Form 300 NBR (300C) ausgestattet. NBR erlaubt einen Temperaturbereich bei konstantem Einsatz von ca. –10 °C bis 90 °C und kurzzeitig von -10 °C bis 120 °C. Optional sind auf Wunsch GEKA® plus-Hochleistungs-Formdichtringe Form 300, patentiert, in den Qualitäten EPDM (300EPDM) und FKM (Fluorkautschuk) nach DIN ISO 1629 (300V) erhältlich. Eine ideale Anwendung für Wasser-, Saug- und Druckschläuche im Maschinen-, Anlagen-, Aggregate-, Fahrzeug-, Werkzeug- und Pumpenbau, im Hoch- und Tiefbau, im professionellen Garten- und Landschaftsbau, in der Landwirtschaft, im Sanitär- und Installationsbereich, in Haus und Garten u.v.m. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Karasto Armaturenfabrik Oehler GmbH, Manfred-von-Ardenne-Allee 27, 71522 Backnang, DE, info@karasto.de
GEKA® plus-Winkelschlauchstück "2000" 90° 1/2" - 13mm MS drehbar
Ab
19,23 €*
Abonnement
Das GEKA® plus-Winkelschlauchstück „2000“ bietet sechs wesentliche Vorteile: 1 - Verhinderung von Schlauchdrall, da 360° axial drehbar. 2 - leichte Drehbarkeit der Schlauchtüllen unter Druck- oder Saugbelastung. 3 - optimale Schlauchschonung und -sicherheit. Kein bewegungsbedingter gefährlicher Schlauchknick. 4 - die 90°-Winkel-Schlauchanschlüsse ermöglichen problemlos den An- und Einbau in extrem engen Montagebereichen. 5 - Sicherungsnoppen gewährleisten höchstmögliche Sicherheit und verhindern selbsttätiges Lösen - auch im gekuppelten, drucklosen Zustand. 6 - Kompatibilität mit allen GEKA® - Modellen. Das GEKA® plus-Winkelschlauchstück „2000“ besteht aus Messing CW617N/CW614N, DIN 17660. Der Betriebsdruck liegt bei max. 40 bar. Dies entspricht über doppeltem Betriebsdruck im Vergleich zu den herkömmlichen Klauenkupplungen nach System GEKA®. Die Vakuumbeständigkeit geht bis 10 m Wassersäule (WS). Das GEKA® plus-Winkelschlauchstück „2000“ ist mit dem patentierten GEKA® plus-Hochleistungs-Formdichtring Form 300 NBR (300C) ausgestattet. NBR erlaubt einen Temperaturbereich bei konstantem Einsatz von ca. –10 °C bis 90 °C und kurzzeitig von -10 °C bis 120 °C. Optional sind auf Wunsch GEKA® plus-Hochleistungs-Formdichtringe Form 300, patentiert, in den Qualitäten EPDM (300EPDM) und FKM (Fluorkautschuk) nach DIN ISO 1629 (300V) erhältlich. Eine ideale Anwendung für Wasser-, Saug- und Druckschläuche im Maschinen-, Anlagen-, Aggregate-, Fahrzeug-, Werkzeug- und Pumpenbau, im Hoch- und Tiefbau, im professionellen Garten- und Landschaftsbau, in der Landwirtschaft, im Sanitär- und Installationsbereich, in Haus und Garten u.v.m. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Karasto Armaturenfabrik Oehler GmbH, Manfred-von-Ardenne-Allee 27, 71522 Backnang, DE, info@karasto.de
Inhalt im Überblick
90°-Umlenkung ohne Knick
Das Winkelstück leitet das Wasser im rechten Winkel um und verhindert so, dass der Schlauch an einer Ecke oder Wanddurchführung abknickt. Es trägt die GEKA®-Klauenkupplung und fügt sich in das 40-mm-Klauensystem ein.
Wo ein Schlauch dicht an einer Wand, einem Behälter oder einem Gerät um die Ecke geführt werden muss, würde er ohne Umlenkstück abknicken und den Durchfluss drosseln. Das Winkelstück löst das mit einer sauberen 90°-Umlenkung. Es kuppelt mit jedem Schlauchstück und lässt sich über ein Gewindestück an feste Anschlüsse anbinden. Für die feste, verschraubte Bauform gibt es zusätzlich das Winkelstück im Verschraubungs-System. Das ganze Klauensystem zeigt der Bereich Wasserschlauch-Armaturen.
FAQ zu Winkelstücken
- Wofür brauche ich ein Winkelstück? Um den Schlauch an einer Ecke, Wanddurchführung oder direkt am Gerät um 90° umzulenken, ohne dass er abknickt. Ein Knick drosselt den Durchfluss und beschädigt den Schlauch auf Dauer.
- Klauen- oder Verschraubungs-Winkel? Das Klauen-Winkelstück ist Teil des GEKA®-Schnellkupplungssystems und lässt sich per Vierteldrehung kuppeln. Das Winkelstück im Verschraubungs-System wird dagegen fest verschraubt – für dauerhafte, selten gelöste Leitungen.
- Passt es auf andere GEKA®-Teile? Ja – durch den 40-mm-Klauenabstand kuppelt das Winkelstück mit jedem GEKA®-Schlauch- oder Gewindestück. Es fügt sich beliebig in bestehende GEKA®-Leitungen ein.
Winkelstücke bei HUG – ab Lager
Seit 1938 stattet HUG Technik und Sicherheit Betriebe mit technischem Bedarf aus – bei den GEKA®-Winkelstücken aus Messing: 90°-Umlenkung im Klauensystem, für die knickfreie Leitungsführung an Ecken und Durchführungen. Passend dazu:- Schlauchstücke – das kuppelbare Schlauchende
- Blindstücke – zum Verschließen offener Kupplungen
- Winkelstücke (Verschraubung) – die feste Bauform
