Klauenkupplungen für Wasser
GEKA-Klauenkupplungen aus Messing verbinden Wasserschläuche schnell und werkzeuglos – durch eine Vierteldrehung, ohne Hanf oder Dichtband. HUG führt das GEKA-Sortiment als Schlauchstück, Gewindestück, Winkelstück und Blindstopfen, aus Messing CW617N und bleifreiem CW724R ab Lager.
Technische Infos
61 Artikel gefunden
Produktanzeige:

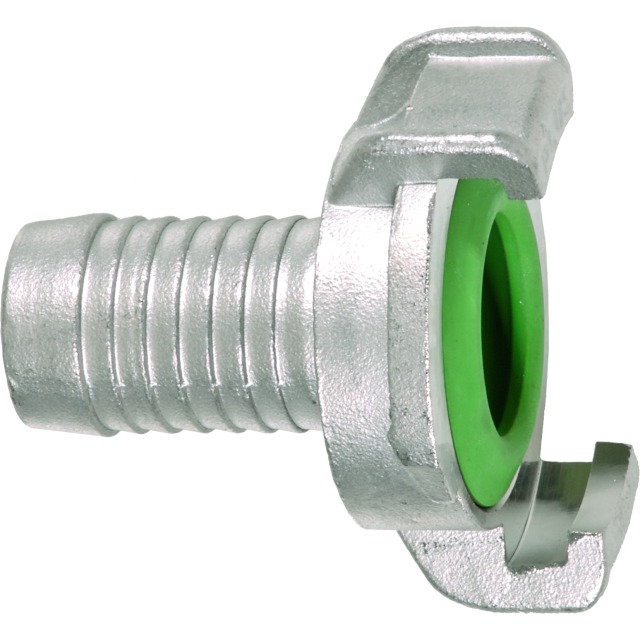

GEKA® Schlauchstück, starr, Trinkwasser, MS bleifrei, IG
Ab
6,32 €*
Abonnement
3 Varianten verfügbar
GEKA-Schlauchstück, starr, Trinkwasser, MS bleifrei, G 1 1/4 IG, Betriebsdruck max. 40 bar, Mediums-/Umgebungstemp. -10°C bis 90°C. GEKA-Kupplungen für Trinkwasser, Messing bleifrei, mit KTW-Zulassung. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Karasto Armaturenfabrik Oehler GmbH, Manfred-von-Ardenne-Allee 27, 71522 Backnang, DE, info@karasto.de
%

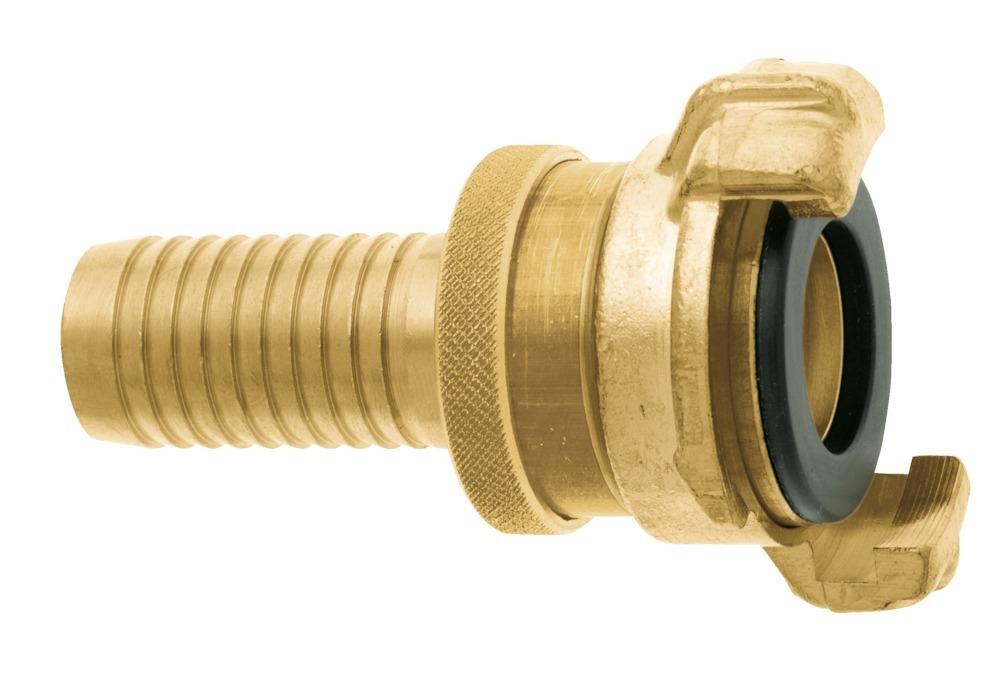

GEKA®-Schlauchstück 1 - 25mm, Messing
4,30 €*
5,38 €*
(20.07% gespart)
Abonnement
GEKA®-Schlauchstück MS • Klauenabstand einheitlich 40 mm • Kombinationen untereinander und mit allen GEKA® plus-Modellen möglich • Material: Messing • Dichtung: serienmäßig mit GEKA®-Hochleistungs-Formdichtring Form 200 NBR (80200C) • Betriebsdruck: max. 10 bar • Temperatureinsatzbereich: ca. –5 °C bis +100 °C (abhängig von der Dichtringqualität) Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Karasto Armaturenfabrik Oehler GmbH, Manfred-von-Ardenne-Allee 27, 71522 Backnang, DE, info@karasto.de
%

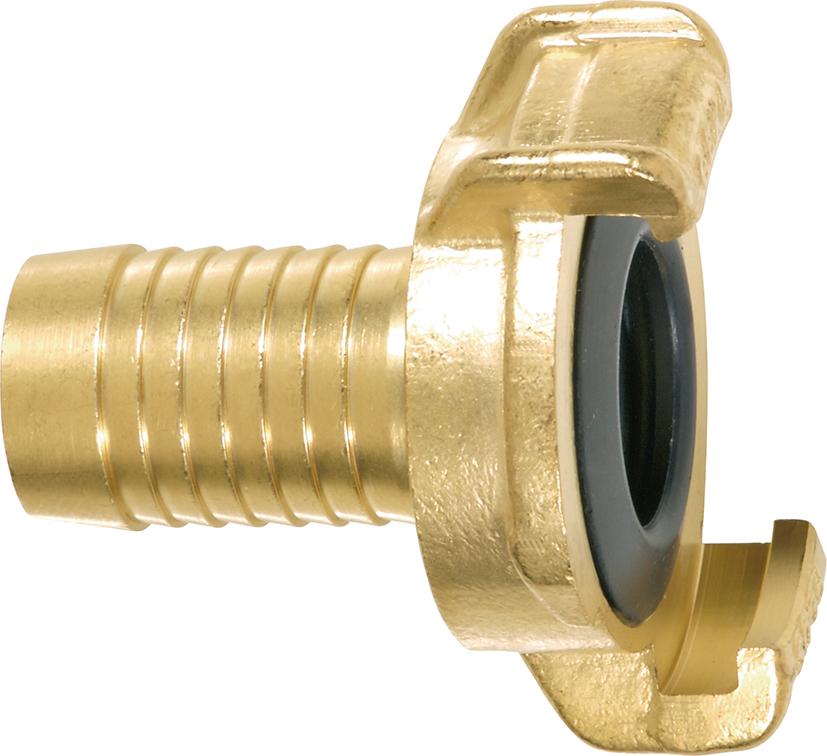

GEKA®-Schlauchstück 1 1/4 - 32mm, Messing
5,06 €*
6,33 €*
(20.06% gespart)
Abonnement
GEKA®-Schlauchstück MS • Klauenabstand einheitlich 40 mm • Kombinationen untereinander und mit allen GEKA® plus-Modellen möglich • Material: Messing • Dichtung: serienmäßig mit GEKA®-Hochleistungs-Formdichtring Form 200 NBR (80200C) • Betriebsdruck: max. 10 bar • Temperatureinsatzbereich: ca. –5 °C bis +100 °C (abhängig von der Dichtringqualität) Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Karasto Armaturenfabrik Oehler GmbH, Manfred-von-Ardenne-Allee 27, 71522 Backnang, DE, info@karasto.de
%

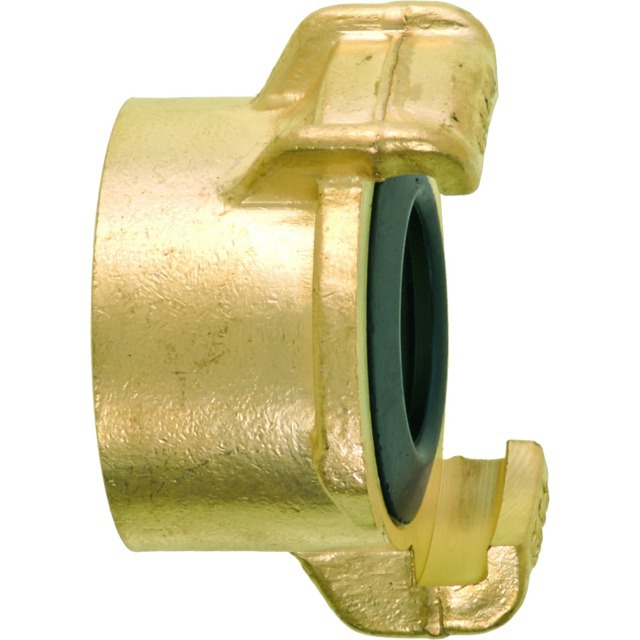

GEKA®-Blindkupplung, Messing
3,55 €*
4,44 €*
(20.05% gespart)
Abonnement
GEKA® Blindkupplung MS • Klauenabstand: einheitlich 40 mm • Kombinationen untereinander und mit allen GEKA® plus-Modellen möglich • Material: Messing • Dichtung: serienmäßig mit GEKA®-Hochleistungs-Formdichtring Form 200 NBR (80200C) • Betriebsdruck: max. 10 bar • Temperatureinsatzbereich: ca. –5 °C bis +100 °C Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Karasto Armaturenfabrik Oehler GmbH, Manfred-von-Ardenne-Allee 27, 71522 Backnang, DE, info@karasto.de

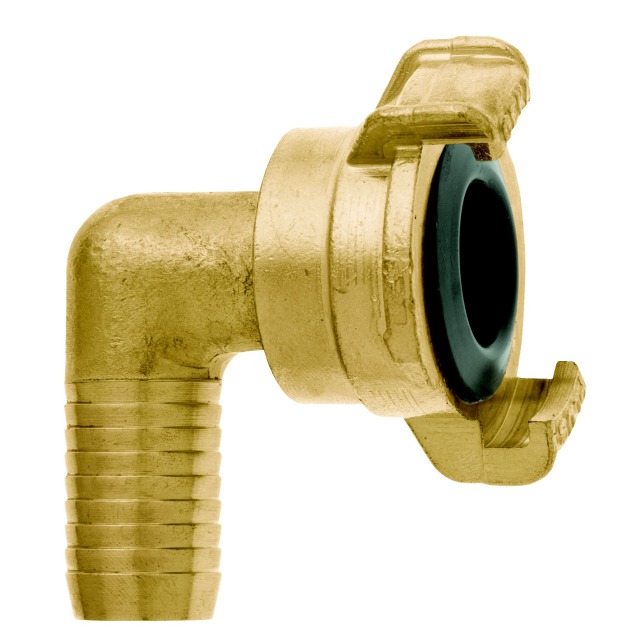

GEKA® plus-Winkelschlauchstück "2000" 90° 1" - 25mm MS drehbar
Ab
25,55 €*
Abonnement
Das GEKA® plus-Winkelschlauchstück „2000“ bietet sechs wesentliche Vorteile: 1 - Verhinderung von Schlauchdrall, da 360° axial drehbar. 2 - leichte Drehbarkeit der Schlauchtüllen unter Druck- oder Saugbelastung. 3 - optimale Schlauchschonung und -sicherheit. Kein bewegungsbedingter gefährlicher Schlauchknick. 4 - die 90°-Winkel-Schlauchanschlüsse ermöglichen problemlos den An- und Einbau in extrem engen Montagebereichen. 5 - Sicherungsnoppen gewährleisten höchstmögliche Sicherheit und verhindern selbsttätiges Lösen - auch im gekuppelten, drucklosen Zustand. 6 - Kompatibilität mit allen GEKA® - Modellen. Das GEKA® plus-Winkelschlauchstück „2000“ besteht aus Messing CW617N/CW614N, DIN 17660. Der Betriebsdruck liegt bei max. 40 bar. Dies entspricht über doppeltem Betriebsdruck im Vergleich zu den herkömmlichen Klauenkupplungen nach System GEKA®. Die Vakuumbeständigkeit geht bis 10 m Wassersäule (WS). Das GEKA® plus-Winkelschlauchstück „2000“ ist mit dem patentierten GEKA® plus-Hochleistungs-Formdichtring Form 300 NBR (300C) ausgestattet. NBR erlaubt einen Temperaturbereich bei konstantem Einsatz von ca. –10 °C bis 90 °C und kurzzeitig von -10 °C bis 120 °C. Optional sind auf Wunsch GEKA® plus-Hochleistungs-Formdichtringe Form 300, patentiert, in den Qualitäten EPDM (300EPDM) und FKM (Fluorkautschuk) nach DIN ISO 1629 (300V) erhältlich. Eine ideale Anwendung für Wasser-, Saug- und Druckschläuche im Maschinen-, Anlagen-, Aggregate-, Fahrzeug-, Werkzeug- und Pumpenbau, im Hoch- und Tiefbau, im professionellen Garten- und Landschaftsbau, in der Landwirtschaft, im Sanitär- und Installationsbereich, in Haus und Garten u.v.m. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Karasto Armaturenfabrik Oehler GmbH, Manfred-von-Ardenne-Allee 27, 71522 Backnang, DE, info@karasto.de
%

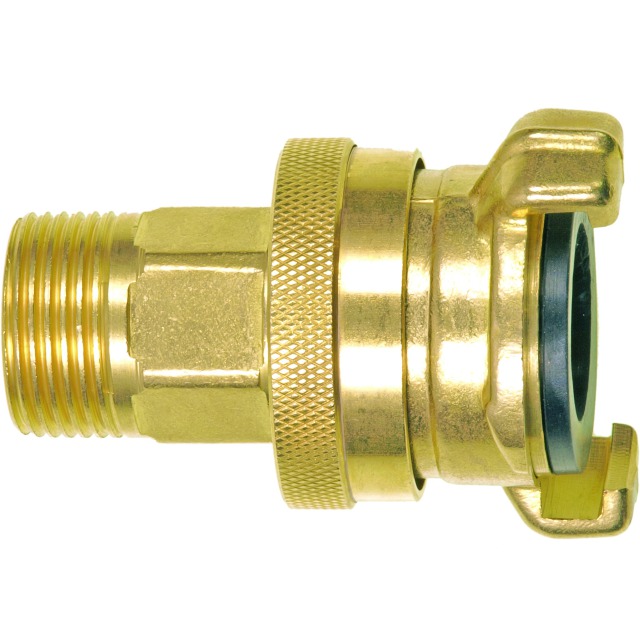

GEKA®-Gewindestück "SD" AG G 3/4" MS
25,64 €*
32,05 €*
(20% gespart)
Abonnement
Das GEKA®-Gewindestück "SD" (Saug- und Druckkupplung) mit Außengewinde besteht aus Messing CW617N. Der Betriebsdruck liegt bei max. 25 bar. Serienmäßig ist das GEKA®-Gewindestücke "SD" mit dem bewährten GEKA®-Formdichtring „SH“ Form 220 NBR (80220C) ausgestattet. NBR erlaubt einen Temperaturbereich bei konstantem Einsatz von ca. –10 °Cbis +90 °C und kurzzeitig von -10 °C bis +120 °C. Der Anwendungsbereich liegt in allen Druck- und Saugbereichen und sind auch im drucklosen Zustand absolut dicht. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Karasto Armaturenfabrik Oehler GmbH, Manfred-von-Ardenne-Allee 27, 71522 Backnang, DE, info@karasto.de
GEKA® plus-Winkelschlauchstück "2000" 90° 3/4" - 19mm MS drehbar
Ab
20,60 €*
Abonnement
Das GEKA® plus-Winkelschlauchstück „2000“ bietet sechs wesentliche Vorteile: 1 - Verhinderung von Schlauchdrall, da 360° axial drehbar. 2 - leichte Drehbarkeit der Schlauchtüllen unter Druck- oder Saugbelastung. 3 - optimale Schlauchschonung und -sicherheit. Kein bewegungsbedingter gefährlicher Schlauchknick. 4 - die 90°-Winkel-Schlauchanschlüsse ermöglichen problemlos den An- und Einbau in extrem engen Montagebereichen. 5 - Sicherungsnoppen gewährleisten höchstmögliche Sicherheit und verhindern selbsttätiges Lösen - auch im gekuppelten, drucklosen Zustand. 6 - Kompatibilität mit allen GEKA® - Modellen. Das GEKA® plus-Winkelschlauchstück „2000“ besteht aus Messing CW617N/CW614N, DIN 17660. Der Betriebsdruck liegt bei max. 40 bar. Dies entspricht über doppeltem Betriebsdruck im Vergleich zu den herkömmlichen Klauenkupplungen nach System GEKA®. Die Vakuumbeständigkeit geht bis 10 m Wassersäule (WS). Das GEKA® plus-Winkelschlauchstück „2000“ ist mit dem patentierten GEKA® plus-Hochleistungs-Formdichtring Form 300 NBR (300C) ausgestattet. NBR erlaubt einen Temperaturbereich bei konstantem Einsatz von ca. –10 °C bis 90 °C und kurzzeitig von -10 °C bis 120 °C. Optional sind auf Wunsch GEKA® plus-Hochleistungs-Formdichtringe Form 300, patentiert, in den Qualitäten EPDM (300EPDM) und FKM (Fluorkautschuk) nach DIN ISO 1629 (300V) erhältlich. Eine ideale Anwendung für Wasser-, Saug- und Druckschläuche im Maschinen-, Anlagen-, Aggregate-, Fahrzeug-, Werkzeug- und Pumpenbau, im Hoch- und Tiefbau, im professionellen Garten- und Landschaftsbau, in der Landwirtschaft, im Sanitär- und Installationsbereich, in Haus und Garten u.v.m. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Karasto Armaturenfabrik Oehler GmbH, Manfred-von-Ardenne-Allee 27, 71522 Backnang, DE, info@karasto.de
%

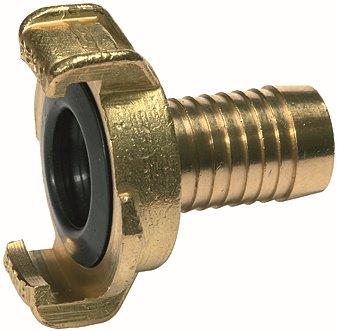

GEKA®-Schlauchstück 1 1/2 - 38mm, Messing
7,91 €*
9,89 €*
(20.02% gespart)
Abonnement
GEKA®-Schlauchstück MS • Klauenabstand einheitlich 40 mm • Kombinationen untereinander und mit allen GEKA® plus-Modellen möglich • Material: Messing • Dichtung: serienmäßig mit GEKA®-Hochleistungs-Formdichtring Form 200 NBR (80200C) • Betriebsdruck: max. 10 bar • Temperatureinsatzbereich: ca. –5 °C bis +100 °C (abhängig von der Dichtringqualität) Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Karasto Armaturenfabrik Oehler GmbH, Manfred-von-Ardenne-Allee 27, 71522 Backnang, DE, info@karasto.de
%
GEKA®-Schlauchstück "SD" 1" - 25mm MS
21,84 €*
27,30 €*
(20% gespart)
Abonnement
Das GEKA®-Schlauchstück "SD" (Saug- und Druckkupplung) mit Tülle. Es ist für Schellen- und Presshülseneinbindung geeignet. Das Material besteht aus Messing CW617N. Der Betriebsdruck liegt bei max. 25 bar. Serienmäßig ist das GEKA®-Schlauchstück "SD" mit dem bewährten GEKA®-Formdichtring „SH“ Form 220 NBR (80220C) ausgestattet. NBR erlaubt einen Temperaturbereich bei konstantem Einsatz von ca. –10 °C bis 90 °C und kurzzeitig von -10 °C bis 120 °C. Der Anwendungsbereich liegt in allen Druck- und Saugbereichen und sind auch im drucklosen Zustand absolut dicht. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Karasto Armaturenfabrik Oehler GmbH, Manfred-von-Ardenne-Allee 27, 71522 Backnang, DE, info@karasto.de
%
GEKA®-Gewindestück AG G 1 1/4, Messing
4,75 €*
5,94 €*
(20.03% gespart)
Abonnement
GEKA® Gewindestück MS, AG • Klauenabstand: einheitlich 40 mm • Kombinationen untereinander und mit allen GEKA® plus-Modellen möglich • Material: Messing • Dichtung: serienmäßig mit GEKA®-Hochleistungs-Formdichtring Form 200 NBR (80200C) • Betriebsdruck: max. 10 bar • Temperatureinsatzbereich: ca. –5 °C bis +100 °C • Außengewinde Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Karasto Armaturenfabrik Oehler GmbH, Manfred-von-Ardenne-Allee 27, 71522 Backnang, DE, info@karasto.de
GEKA® plus-Gewindestück "SH - K" AG G 3/4" MS DVGW VP550
Ab
21,70 €*
Abonnement
Das GEKA® plus-Gewindestück "SH - K" für Saug- und Hochdruck mit Außengewinde entspricht der Trinkwasserverordnung und erfüllt die DVGW-Prüfgrundlage VP550 mit DVGW-Baumusterprüfzertifikat, Registriernummer DW-0310BT0218. Es ist die schwere Ausführung des GEKA®-Gewindestücks Saug- und Druck "SD". Der Betriebsdruckliegt liegt bei max. 50 bar. Hier ist es besonders wichtig, dass das GEKA® plus-Schlauchstück "SH - K" im drucklosen Zustand absolut dicht ist und gegen selbsttätiges Lösen durch Sicherungsnoppen und Verschraubringe gesichert ist. Absolut empfehlenswert im Einsatz bei starren Schlauchleitungen. Auch die Handhabung ist einfach: Schraubring zurückschrauben, kuppeln, Schraubring anziehen. Das Material besteht aus Messing CW617N/CW614N, DIN17660. Der Klauenabstand ist einheitlich 40 mm. Kombinationen sind untereinander möglich. Die Vakuumbeständigkeit geht bis 10 m Wassersäule (WS). Es ist serienmäßig ausgestattet mit dem GEKA® plus-Formdichtring „SH“ Form 220 NBR (220D), nahrungsmittelbeständig und für Trinkwasser mit KTW-Zulassung nach D2 und Prüfzeugnis DVGW W270 geeignet. NBR erlaubt einen Temperaturbereich bei konstantem Einsatz bei ca. –10 °Cbis +90 °C und kurzzeitig bei -10 °C bis +120 °C. Optional sind auf Wunsch GEKA® plus-Formdichtringe „SH“ Form 220 in der Qualität FKM (Fluorkautschuk) nach DIN ISO 1629 (220V) zur Selbstmontage erhältlich. Es wird bei öffentlichen Veranstaltungen wie Jahrmärkten, Outdoor-Events eingesetzt und ist für Wasser-, Saug- und Hochdruckschläuche, Druck- und Pumpgeräte usw. geeignet. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Karasto Armaturenfabrik Oehler GmbH, Manfred-von-Ardenne-Allee 27, 71522 Backnang, DE, info@karasto.de
GEKA® plus-Schlauchstück "SH - K" 1/2" - 13mm MS DVGW VP550
Ab
25,30 €*
Abonnement
Das GEKA® plus-Schlauchstück "SH - K" für Saug- und Hochdruck und für Trinkwasser entspricht der Trinkwasserverordnung und erfüllt die DVGW-Prüfgrundlage VP550 mit DVGW-Baumusterprüfzertifikat, Registriernummer DW-0310BT0218. Es ist die schwere Ausführung des GEKA®-Schlauchstücks Saug- und Druck "SD". Der Betriebsdruckliegt liegt bei max. 50 bar. Hier ist es besonders wichtig, dass das GEKA® plus-Schlauchstück "SH - K" im drucklosen Zustand absolut dicht ist und gegen selbsttätiges Lösen durch Sicherungsnoppen und Verschraubringe gesichert ist. Absolut empfehlenswert im Einsatz bei starren Schlauchleitungen. Auch die Handhabung ist einfach: Schraubring zurückschrauben, kuppeln, Schraubring anziehen. Das Material besteht aus Messing CW617N/CW614N, DIN17660. Der Klauenabstand ist einheitlich 40 mm. Kombinationen sind untereinander möglich. Die Tülle mit erhöhter Endrippe sorgt zusätzlich für sicheren Schlauchsitz und ist für Schellen und Presshülseneinbindung geeignet. Die Vakuumbeständigkeit geht bis 10 m Wassersäule (WS) und ist serienmäßig mit dem GEKA® plus-Formdichtring „SH“ Form 220 NBR (220D), nahrungsmittelbeständig, ausgestattet, und für Trinkwasser mit KTW-Zulassung nach D2 und Prüfzeugnis DVGW W270 geeignet. NBR erlaubt einen Temperaturbereich bei konstantem Einsatz von ca. –10 °Cbis +90 °C und kurzzeitig von -10 °C bis +120 °C. Optional sind auf Wunsch GEKA® plus-Formdichtringe „SH“ Form 220 in der Qualität FKM (Fluorkautschuk) nach DIN ISO 1629 (220V) zur Selbstmontage erhältlich. Es wird bei öffentlichen Veranstaltungen wie Jahrmärkten, Outdoor-Events eingesetzt und ist für Wasser-, Saug- und Hochdruckschläuche, Druck- und Pumpgeräte usw. geeignet. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Karasto Armaturenfabrik Oehler GmbH, Manfred-von-Ardenne-Allee 27, 71522 Backnang, DE, info@karasto.de
Inhalt im Überblick
So funktioniert das GEKA-System
Zwei identische Klauenkupplungen werden ineinandergesteckt und um 90° gedreht – fertig ist die druckfeste Verbindung. Ein NBR-Dichtring dichtet ab, der volle Schlauchquerschnitt bleibt erhalten.
Das GEKA-System ist seit Jahrzehnten europäischer Standard für Schnellverbindungen in der Wasserförderung. Zwei identische Kupplungen werden durch eine 90°-Drehung der Klauen verbunden – ohne Werkzeug, ohne PTFE-Band, ohne Hanf. Die Abdichtung übernimmt ein NBR-Dichtring. Das hat im Alltag klare Vorteile:- Werkzeuglos: Verbinden und Trennen per Vierteldrehung von Hand.
- Beidseitig identisch: Jede Kupplung passt auf jede andere – kein Stecker-Buchse-System, keine Fehlpaarung.
- Voller Durchfluss: Der Schlauchquerschnitt bleibt erhalten, kein Engpass.
Bauarten und ihre Funktion
Schlauchstücke nehmen den Schlauch auf, Gewindestücke (IG/AG) schließen an Hähne und Pumpen an, Winkelstücke führen um Kanten, Blindstücke verschließen offene Enden.
Das Programm deckt jede Anschlusssituation ab:- Schlauchstücke: Klauenkupplung mit Schlauchtülle – drehbar, mit Schlauchfassung oder als Hochdruckausführung.
- Gewindestücke IG: Innengewinde für den Anschluss an Wasserhähne, Pumpen und Rohre mit Außengewinde.
- Gewindestücke AG: Außengewinde für Innengewinde-Anschlüsse, etwa an Tank-Auslässen.
- Winkelstücke: 90°-Bogen für enge Bauräume und die Schlauchführung über Kanten.
- Blindstücke: verschließen offene Enden gegen Schmutz und Wassereintritt beim Lagern.
Gewinde und Trinkwasser-Eignung
Die Gewindestücke tragen zylindrisches G-Gewinde nach ISO 228-1. Für Trinkwasser ist GEKA plus nach DVGW W 270 / VP 550 zugelassen; bleifreie CW724R-Ausführungen erfüllen die aktuelle Trinkwasserverordnung.
Die Gewindestücke verwenden zylindrisches G-Rohrgewinde nach DIN EN ISO 228-1, kegelige Anschlüsse folgen DIN EN 10226. Entscheidend ist die Werkstofffrage bei Trinkwasser:- GEKA plus (CW617N): mit DVGW-Zulassung nach VP 550 für Trinkwasser freigegeben.
- Bleifrei (CW724R, DZR-Messing): Bleigehalt unter 0,1 % – für die Anforderungen der aktuellen Trinkwasserverordnung.
Pflege und Lebensdauer
Der NBR-Dichtring ist das Verschleißteil – regelmäßig prüfen und tauschen. Im Winter entwässern, nicht unter Druck verbinden, und offene Kupplungen mit Blindstücken schützen.
Mit wenig Pflege halten die Messingkörper jahrzehntelang:- NBR-Dichtringe prüfen: Sie verspröden im UV-Licht – bei Rissen austauschen (werkzeuglos, als Set erhältlich).
- Im Winter entwässern: Restwasser kann gefrieren und die Kupplung sprengen.
- Nicht unter Druck verbinden: Das System dichtet erst nach dem Verbinden – erst kuppeln, dann Druck aufbauen.
- Blindstücke nutzen: Sie halten Schmutz und Insekten aus der Klauengeometrie.
FAQ zu Klauenkupplungen
- Was ist eine Klauenkupplung? Eine Klauenkupplung ist eine symmetrische Schnellkupplung für Wasserschläuche: Zwei identische Kupplungen werden ineinandergesteckt und um 90° gedreht. Das GEKA-System ist der europäische Standard – werkzeuglos, ohne Hanf, mit NBR-Dichtring.
- Sind GEKA-Kupplungen für Trinkwasser geeignet? Nur die zertifizierten Ausführungen. Die GEKA-plus-Reihe aus CW617N hat eine DVGW-Zulassung nach VP 550. Für bleifreie Anforderungen der aktuellen Trinkwasserverordnung gibt es CW724R-Ausführungen (DZR-Messing). Die Zulassung ist auf dem Bauteil gekennzeichnet.
- Sind Klauenkupplung und Storz kompatibel? Nein. Die GEKA-Klauenkupplung und die Storz-Kupplung sind unterschiedliche Systeme. Die meisten europäischen Geka-kompatiblen Marken passen untereinander, Storz und französische Guillemin nicht. Für den Wechsel gibt es Übergangsstücke.
- Welche maximale Druckfestigkeit haben Klauenkupplungen? Standardausführungen sind für übliche Brauchwasser- und Bewässerungsdrücke ausgelegt, Hochdruckvarianten für höhere Anforderungen. Die genauen Werte stehen auf dem Bauteil und im GEKA-Datenblatt. Oberhalb der Klauen-Zulassung sind verschraubte Verbindungen die richtige Wahl.
- Warum dichtet die Kupplung nicht? Häufige Ursachen: defekter NBR-Dichtring (tauschen), verschmutzte Klauengeometrie (reinigen), nicht vollständig eingerastet (90° bis zum Anschlag drehen) oder unter Druck verbunden (drucklos machen, neu verbinden, dann Druck aufbauen).
- Wie lange hält die NBR-Dichtung? Bei korrekter Lagerung viele Jahre. Verschleißzeichen sind Risse im Dichtring, Wasseraustritt nach dem Verbinden oder eine schwergängige Drehung. Ersatzdichtungen gibt es als Set, der Tausch erfolgt ohne Werkzeug.
- Wofür wird die Klauenkupplung eingesetzt? Für die schnelle Wasserverbindung in Garten- und Landschaftsbau, Land- und Forstwirtschaft, Bauwesen und Industrie – überall, wo Schläuche häufig umgesteckt werden, etwa an Bewässerung, Tankanschluss und mobiler Wasserversorgung.
- Welche Marke führt HUG bei Klauenkupplungen? HUG führt GEKA-Klauenkupplungen als Schlauchstücke (Standard, drehbar, mit Schlauchfassung, Hochdruck), Gewindestücke (IG/AG), Winkel- und Blindstücke aus Messing CW617N und bleifreiem CW724R.
Klauenkupplungen bei HUG – GEKA ab Lager
HUG Technik und Sicherheit führt GEKA-Klauenkupplungen als Schlauchstücke, Gewindestücke (IG/AG), Winkel- und Blindstücke – aus Messing CW617N und bleifreiem CW724R, mit Trinkwasser-Zulassung nach DVGW VP 550. Passend dazu finden Sie im Sortiment:- Steckkupplungen – für den Wechsel ohne Drehbewegung.
- Wasser-Verschraubungen – als feste Anschlussalternative.
- Schlauchklemmen – zur Sicherung des Schlauchs auf der Tülle.
