Klauenkupplung Schlauchstücke Hochdruck
Für Hochdruckreiniger, Pumpen und Druckschläuche: Das Hochdruck-Schlauchstück ist die verstärkte Ausführung im GEKA®-Klauensystem und für rund 40–50 bar ausgelegt. HUG Technik führt Hochdruck-Schlauchstücke aus Messing mit Rippentülle und 40-mm-Klauenkupplung.Zu Ihrem Experten für Klauenkupplungen - Schlauchstücke - Hochdruck
Thomas Klosik
Technische Infos
3 Artikel gefunden
Produktanzeige:

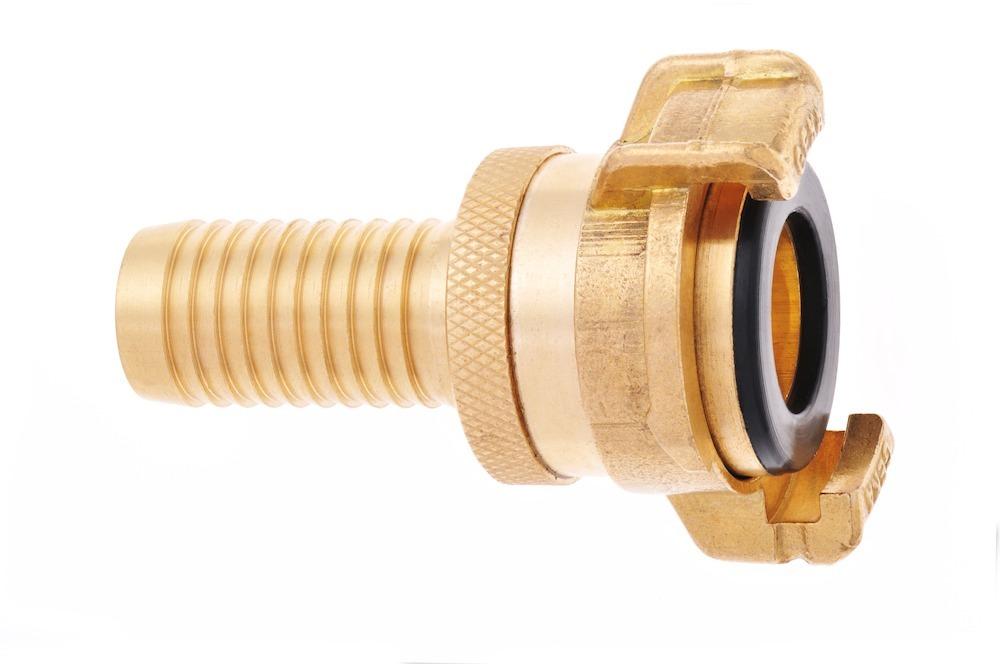

GEKA® plus-Schlauchstück "SH - K" 1/2" - 13mm MS DVGW VP550
Ab
25,30 €*
Abonnement
Das GEKA® plus-Schlauchstück "SH - K" für Saug- und Hochdruck und für Trinkwasser entspricht der Trinkwasserverordnung und erfüllt die DVGW-Prüfgrundlage VP550 mit DVGW-Baumusterprüfzertifikat, Registriernummer DW-0310BT0218. Es ist die schwere Ausführung des GEKA®-Schlauchstücks Saug- und Druck "SD". Der Betriebsdruckliegt liegt bei max. 50 bar. Hier ist es besonders wichtig, dass das GEKA® plus-Schlauchstück "SH - K" im drucklosen Zustand absolut dicht ist und gegen selbsttätiges Lösen durch Sicherungsnoppen und Verschraubringe gesichert ist. Absolut empfehlenswert im Einsatz bei starren Schlauchleitungen. Auch die Handhabung ist einfach: Schraubring zurückschrauben, kuppeln, Schraubring anziehen. Das Material besteht aus Messing CW617N/CW614N, DIN17660. Der Klauenabstand ist einheitlich 40 mm. Kombinationen sind untereinander möglich. Die Tülle mit erhöhter Endrippe sorgt zusätzlich für sicheren Schlauchsitz und ist für Schellen und Presshülseneinbindung geeignet. Die Vakuumbeständigkeit geht bis 10 m Wassersäule (WS) und ist serienmäßig mit dem GEKA® plus-Formdichtring „SH“ Form 220 NBR (220D), nahrungsmittelbeständig, ausgestattet, und für Trinkwasser mit KTW-Zulassung nach D2 und Prüfzeugnis DVGW W270 geeignet. NBR erlaubt einen Temperaturbereich bei konstantem Einsatz von ca. –10 °Cbis +90 °C und kurzzeitig von -10 °C bis +120 °C. Optional sind auf Wunsch GEKA® plus-Formdichtringe „SH“ Form 220 in der Qualität FKM (Fluorkautschuk) nach DIN ISO 1629 (220V) zur Selbstmontage erhältlich. Es wird bei öffentlichen Veranstaltungen wie Jahrmärkten, Outdoor-Events eingesetzt und ist für Wasser-, Saug- und Hochdruckschläuche, Druck- und Pumpgeräte usw. geeignet. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Karasto Armaturenfabrik Oehler GmbH, Manfred-von-Ardenne-Allee 27, 71522 Backnang, DE, info@karasto.de

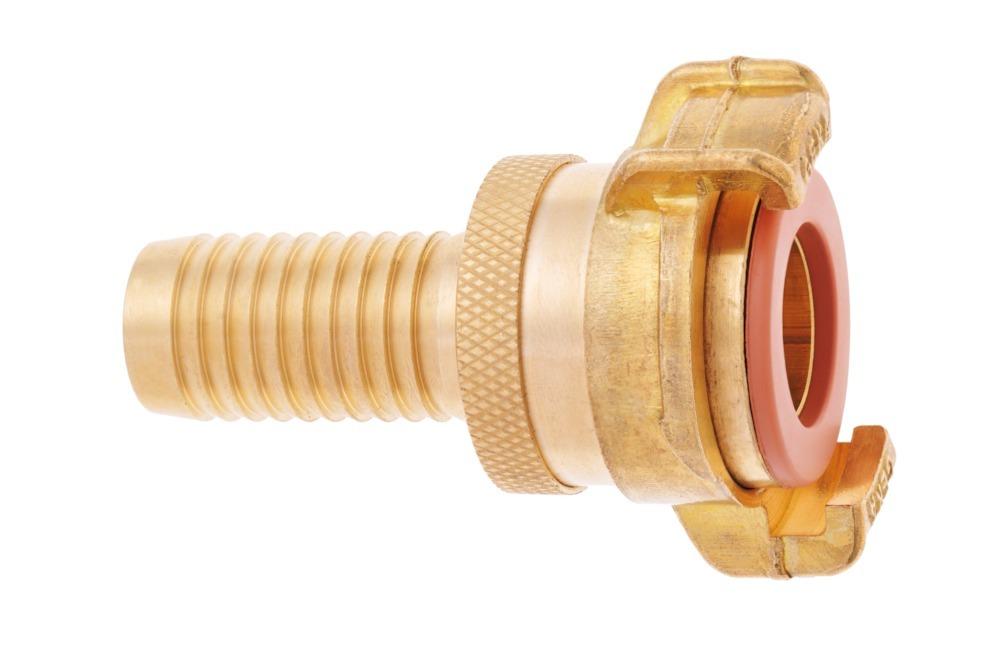

GEKA® plus-Schlauchstück "SH - K" 3/4" - 19mm MS DVGW VP550
Ab
26,38 €*
Abonnement
Das GEKA® plus-Schlauchstück "SH - K" für Saug- und Hochdruck und für Trinkwasser entspricht der Trinkwasserverordnung und erfüllt die DVGW-Prüfgrundlage VP550 mit DVGW-Baumusterprüfzertifikat, Registriernummer DW-0310BT0218. Es ist die schwere Ausführung des GEKA®-Schlauchstücks Saug- und Druck "SD". Der Betriebsdruckliegt liegt bei max. 50 bar. Hier ist es besonders wichtig, dass das GEKA® plus-Schlauchstück "SH - K" im drucklosen Zustand absolut dicht ist und gegen selbsttätiges Lösen durch Sicherungsnoppen und Verschraubringe gesichert ist. Absolut empfehlenswert im Einsatz bei starren Schlauchleitungen. Auch die Handhabung ist einfach: Schraubring zurückschrauben, kuppeln, Schraubring anziehen. Das Material besteht aus Messing CW617N/CW614N, DIN17660. Der Klauenabstand ist einheitlich 40 mm. Kombinationen sind untereinander möglich. Die Tülle mit erhöhter Endrippe sorgt zusätzlich für sicheren Schlauchsitz und ist für Schellen und Presshülseneinbindung geeignet. Die Vakuumbeständigkeit geht bis 10 m Wassersäule (WS) und ist serienmäßig mit dem GEKA® plus-Formdichtring „SH“ Form 220 NBR (220D), nahrungsmittelbeständig, ausgestattet, und für Trinkwasser mit KTW-Zulassung nach D2 und Prüfzeugnis DVGW W270 geeignet. NBR erlaubt einen Temperaturbereich bei konstantem Einsatz von ca. –10 °Cbis +90 °C und kurzzeitig von -10 °C bis +120 °C. Optional sind auf Wunsch GEKA® plus-Formdichtringe „SH“ Form 220 in der Qualität FKM (Fluorkautschuk) nach DIN ISO 1629 (220V) zur Selbstmontage erhältlich. Es wird bei öffentlichen Veranstaltungen wie Jahrmärkten, Outdoor-Events eingesetzt und ist für Wasser-, Saug- und Hochdruckschläuche, Druck- und Pumpgeräte usw. geeignet. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Karasto Armaturenfabrik Oehler GmbH, Manfred-von-Ardenne-Allee 27, 71522 Backnang, DE, info@karasto.de

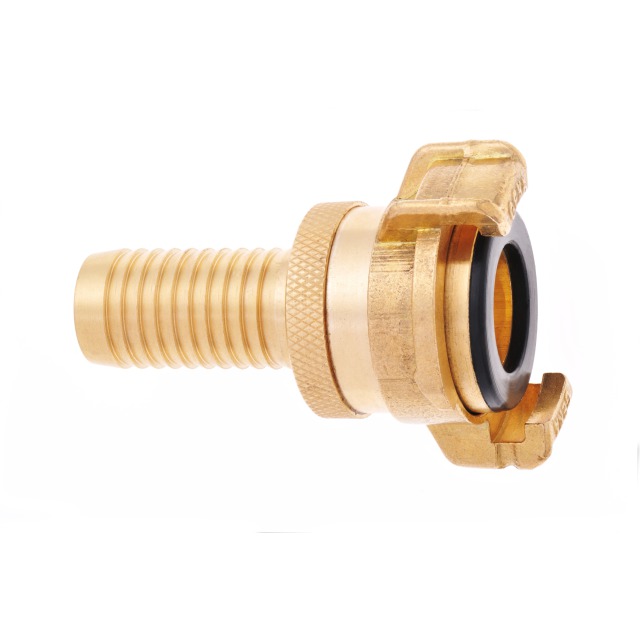

GEKA® plus-Schlauchstück "SH - K" 1" - 25mm MS DVGW VP550
Ab
26,54 €*
Abonnement
Das GEKA® plus-Schlauchstück "SH - K" für Saug- und Hochdruck und für Trinkwasser entspricht der Trinkwasserverordnung und erfüllt die DVGW-Prüfgrundlage VP550 mit DVGW-Baumusterprüfzertifikat, Registriernummer DW-0310BT0218. Es ist die schwere Ausführung des GEKA®-Schlauchstücks Saug- und Druck "SD". Der Betriebsdruckliegt liegt bei max. 50 bar. Hier ist es besonders wichtig, dass das GEKA® plus-Schlauchstück "SH - K" im drucklosen Zustand absolut dicht ist und gegen selbsttätiges Lösen durch Sicherungsnoppen und Verschraubringe gesichert ist. Absolut empfehlenswert im Einsatz bei starren Schlauchleitungen. Auch die Handhabung ist einfach: Schraubring zurückschrauben, kuppeln, Schraubring anziehen. Das Material besteht aus Messing CW617N/CW614N, DIN17660. Der Klauenabstand ist einheitlich 40 mm. Kombinationen sind untereinander möglich. Die Tülle mit erhöhter Endrippe sorgt zusätzlich für sicheren Schlauchsitz und ist für Schellen und Presshülseneinbindung geeignet. Die Vakuumbeständigkeit geht bis 10 m Wassersäule (WS) und ist serienmäßig mit dem GEKA® plus-Formdichtring „SH“ Form 220 NBR (220D), nahrungsmittelbeständig, ausgestattet, und für Trinkwasser mit KTW-Zulassung nach D2 und Prüfzeugnis DVGW W270 geeignet. NBR erlaubt einen Temperaturbereich bei konstantem Einsatz von ca. –10 °Cbis +90 °C und kurzzeitig von -10 °C bis +120 °C. Optional sind auf Wunsch GEKA® plus-Formdichtringe „SH“ Form 220 in der Qualität FKM (Fluorkautschuk) nach DIN ISO 1629 (220V) zur Selbstmontage erhältlich. Es wird bei öffentlichen Veranstaltungen wie Jahrmärkten, Outdoor-Events eingesetzt und ist für Wasser-, Saug- und Hochdruckschläuche, Druck- und Pumpgeräte usw. geeignet. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Karasto Armaturenfabrik Oehler GmbH, Manfred-von-Ardenne-Allee 27, 71522 Backnang, DE, info@karasto.de
Inhalt im Überblick
Verstärkt für hohen Druck
Das Hochdruck-Schlauchstück ist verstärkt ausgeführt und hält Betriebsdrücke von rund 40–50 bar aus – deutlich mehr als die Standard-Ausführung (ca. 25 bar). Es verbindet Druck- und Hochdruckschläuche druckfest mit dem GEKA®-Klauensystem.
Überall dort, wo Wasser unter hohem Druck geführt wird – Hochdruckreiniger, Pumpanlagen, Bau- und Kommunaltechnik –, muss auch die Kupplung diesem Druck standhalten. Das Hochdruck-Schlauchstück ist dafür verstärkt gebaut. Für den normalen Wasserdruck genügt die Standard-Ausführung. Passende Hochdruck-Gegenstücke mit Gewinde bietet das Außengewindestück in Hochdruck; alle Ausführungen zeigt der Hub Schlauchstücke.
FAQ zu Hochdruck-Schlauchstücken
- Welchen Druck hält die Hochdruck-Ausführung? Sie ist für rund 40–50 bar ausgelegt – etwa das Doppelte der Standard-Ausführung. Der genaue zulässige Betriebsdruck steht bei jedem Artikel und richtet sich auch nach dem verwendeten Schlauch.
- Kann ich Hochdruck- und Standard-Teile kuppeln? Technisch ja, da beide dem 40-mm-Klauenstandard folgen. Der maximale Druck der Verbindung richtet sich aber immer nach dem schwächsten Glied – für Hochdruck müssen alle Teile hochdrucktauglich sein.
- Wofür brauche ich Hochdruck-Schlauchstücke? Für Hochdruckreiniger, Pumpen und Druckschläuche, deren Betriebsdruck über dem Standardbereich liegt. Bei normaler Gartenbewässerung oder Wassertransport genügt die Standard-Ausführung.
Hochdruck-Schlauchstücke bei HUG – ab Lager
Seit 1938 stattet HUG Technik und Sicherheit Betriebe mit technischem Bedarf aus – bei den Hochdruck-Schlauchstücken aus Messing: verstärkt für 40–50 bar, mit Rippentülle und GEKA®-Klauenkupplung. Passend dazu:- Alle Schlauchstücke – vier Ausführungen im Überblick
- Standard-Schlauchstücke – für den normalen Wasserdruck
- Gewindestücke AG – auch in Hochdruck-Ausführung
