Kamlok-Kupplungen
Die Kamlok-Kupplung — je nach Schreibweise auch Kamlock oder Camlock — ist die schnellste Schlauchverbindung im Industrieeinsatz: Vaterteil einstecken, zwei Hebel umlegen, fertig. Kein Werkzeug, kein Gewindedrehen, dichte Verbindung in Sekunden. HUG Technik führt 132 Grundartikel in 279 Ausführungen ab Lager, von DN 15 bis DN 200, in Aluminium und Edelstahl, gefertigt nach der Norm A-A 59326 (früher MIL-C 27487).Technische Infos
131 Artikel gefunden
Produktanzeige:
Kamlok-Kupplung Mutterteil Typ C DN15, Tülle 13 mm, Alu
6,75 €*
Abonnement
Kamlok-Kupplung, Mutterteil Typ C mit Schlauchtülle • Kupplungen System KAMLOK für Schnelleinband • Mit Stahlring und Sicherungsclip • Nenngröße 8" mit vier Hebeln • Norm: A-A 59326 25.09.98 (früher MIL - C 27487) • Material: Hebel: Stahl verzinkt, Dichtung: NBR Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): MCC Millennium Coupling Germany GmbH, Langbaurghstr.5, 53842 Troisdorf, DE, info@mcc-germany.com
Kamlok-Kupplung Vaterteil Typ F DN15, AG 1/2, Alu
3,51 €*
Abonnement
Kamlok-Kupplung, Vaterteil Typ F mit Außengewinde • Kupplungen System KAMLOK • Norm: A-A 59326 25.09.98 (früher MIL - C 27487) • Material: Aluminium Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): MCC Millennium Coupling Germany GmbH, Langbaurghstr.5, 53842 Troisdorf, DE, info@mcc-germany.com
Ersatzteilset für Kamlok-Kupplung 1/2-3/4 Zoll, 2H, Stift und Ring
Ab
9,04 €*
Abonnement
Edelstahl-Ersatzteilset für Kamlok-Kupplung Matrial: Edelstahl AISI 304 Lieferumfang: 2 Edelstahlhebel, 2 Edelstahlstifte, 2 Edelstahlringe Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Teguma GmbH, Am Stadthafen 12-16, 45881 Gelsenkirchen, DE, info@norres-baggerman.nl
NBR-Dichtung für KAMLOK-Kupplung Mutterteil, 1.1/4 Zoll
Ab
0,76 €*
Abonnement
Kamlok-Kupplung, Dichtungsring für Mutterteil Zulassung/Norm:A-A 59326 25.09.98 (früher MIL-C 27487)Material: NBRFarbe: schwarzTemperaturbeständigkeit: –30 °C bis 120 °CNenngröße: 1.1/4 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Teguma GmbH, Am Stadthafen 12-16, 45881 Gelsenkirchen, DE, info@norres-baggerman.nl

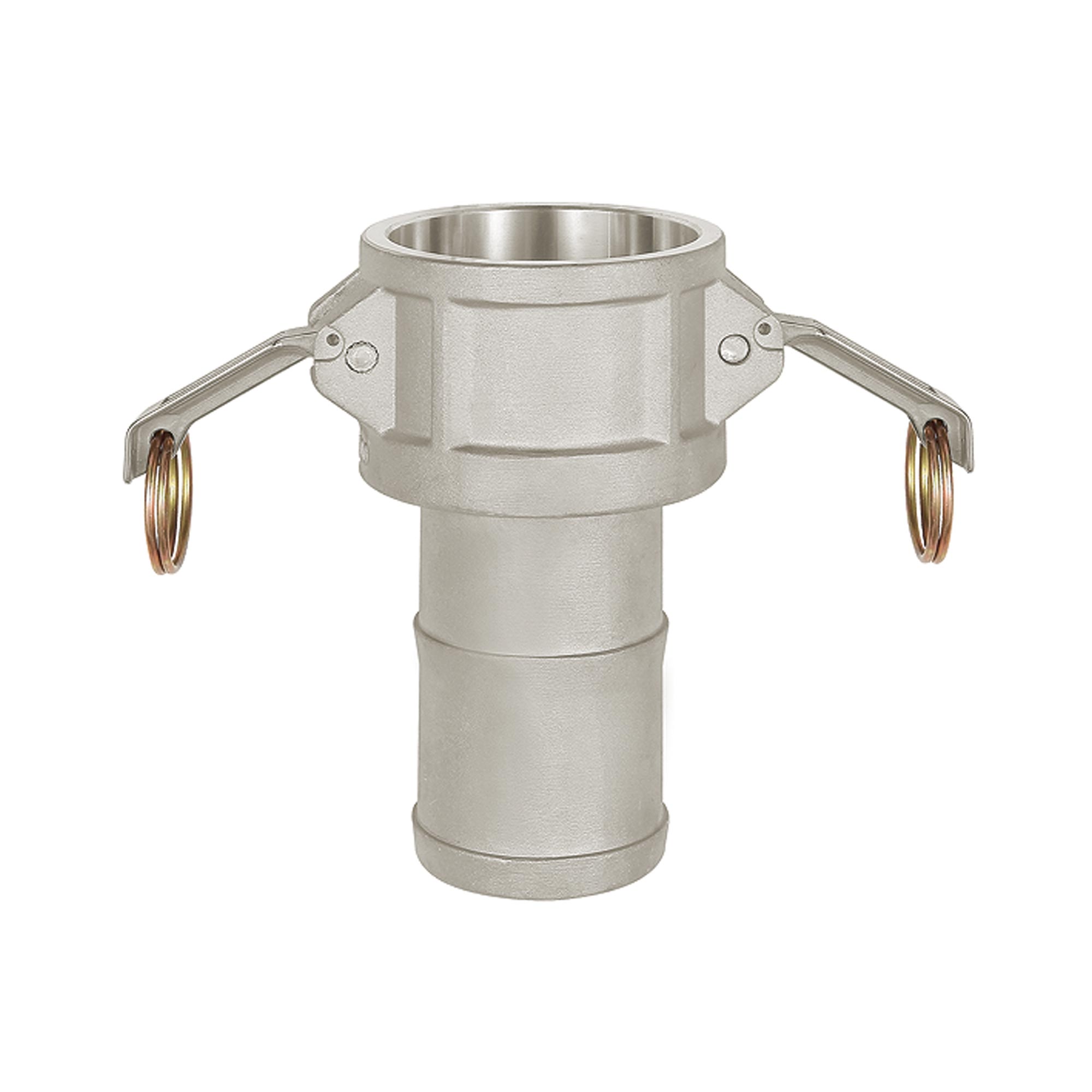

Kamlok-Kupplung Mutterteil Typ C DN65, Tülle 64 mm, Alu
22,42 €*
Abonnement
Kamlok-Kupplung, Mutterteil Typ C mit Schlauchtülle • Kupplungen System KAMLOK für Schnelleinband • Mit Stahlring und Sicherungsclip • Nenngröße 8" mit vier Hebeln • Norm: A-A 59326 25.09.98 (früher MIL - C 27487) • Material: Hebel: Stahl verzinkt, Dichtung: NBR Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): MCC Millennium Coupling Germany GmbH, Langbaurghstr.5, 53842 Troisdorf, DE, info@mcc-germany.com
Kamlok-Kupplung Vaterteil Typ F DN125, AG 5, Alu
45,85 €*
Abonnement
Kamlok-Kupplung, Vaterteil Typ F mit Außengewinde • Kupplungen System KAMLOK • Norm: A-A 59326 25.09.98 (früher MIL - C 27487) • Material: Aluminium Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): MCC Millennium Coupling Germany GmbH, Langbaurghstr.5, 53842 Troisdorf, DE, info@mcc-germany.com
Kamlok-Kupplung Mutterteil Typ C DN50, Tülle 51 mm, Alu
16,93 €*
Abonnement
Kamlok-Kupplung, Mutterteil Typ C mit Schlauchtülle • Kupplungen System KAMLOK für Schnelleinband • Mit Stahlring und Sicherungsclip • Nenngröße 8" mit vier Hebeln • Norm: A-A 59326 25.09.98 (früher MIL - C 27487) • Material: Hebel: Stahl verzinkt, Dichtung: NBR Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): MCC Millennium Coupling Germany GmbH, Langbaurghstr.5, 53842 Troisdorf, DE, info@mcc-germany.com
Kamlok-Kupplung Vaterteil Typ DP DN32, Stopfen, Alu
4,28 €*
Abonnement
Kamlok-Kupplung, Vaterteil-Stopfen Typ DP • Kupplungen System KAMLOK • Norm: A-A 59326 25.09.98 (früher MIL - C 27487) • Material: Aluminium Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): MCC Millennium Coupling Germany GmbH, Langbaurghstr.5, 53842 Troisdorf, DE, info@mcc-germany.com
Kamlok-Kupplung Mutterteil Typ DC DN100, Kappe, Alu
31,59 €*
Abonnement
Kamlok-Kupplung, Mutterteil-Kappe Typ DC • Kupplungen System KAMLOK • Mit Stahlring und Sicherungsclip • Nenngröße 8" mit vier Hebeln • Norm: A-A 59326 25.09.98 (früher MIL - C 27487) • Material: Hebel: Stahl verzinkt, Dichtung: NBR Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): MCC Millennium Coupling Germany GmbH, Langbaurghstr.5, 53842 Troisdorf, DE, info@mcc-germany.com
Kamlok-Kupplung Vaterteil Typ DP DN200, Stopfen, Alu
127,35 €*
Abonnement
Kamlok-Kupplung, Vaterteil-Stopfen Typ DP • Kupplungen System KAMLOK • Norm: A-A 59326 25.09.98 (früher MIL - C 27487) • Material: Aluminium Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): MCC Millennium Coupling Germany GmbH, Langbaurghstr.5, 53842 Troisdorf, DE, info@mcc-germany.com
Kamlok-Kupplung Mutterteil Typ D DN20, IG 3/4, Alu
7,50 €*
Abonnement
Kamlok-Kupplung, Mutterteil Typ D mit Innengewinde • Kupplungen System KAMLOK • Mit Stahlring und Sicherungsclip • Nenngröße 8" mit vier Hebeln • Norm: A-A 59326 25.09.98 (früher MIL - C 27487) • Material: Hebel: Stahl verzinkt, Dichtung: NBR Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): MCC Millennium Coupling Germany GmbH, Langbaurghstr.5, 53842 Troisdorf, DE, info@mcc-germany.com
Kamlok-Kupplung Vaterteil Typ DP DN80, Stopfen, Alu
12,86 €*
Abonnement
Kamlok-Kupplung, Vaterteil-Stopfen Typ DP • Kupplungen System KAMLOK • Norm: A-A 59326 25.09.98 (früher MIL - C 27487) • Material: Aluminium Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): MCC Millennium Coupling Germany GmbH, Langbaurghstr.5, 53842 Troisdorf, DE, info@mcc-germany.com
Inhalt im Überblick
So funktioniert das System
Jede Kamlok-Verbindung besteht aus zwei Hälften: dem Vaterteil, einem glatten Steckerstutzen mit umlaufender Nut, und dem Mutterteil mit zwei seitlichen Hebeln. Wird das Vaterteil eingeschoben und werden die Hebel umgelegt, greifen innenliegende Nocken in die Nut und ziehen die beiden Hälften formschlüssig zusammen — daher der Name Cam Lock, also Nockenverriegelung. Eine Dichtung im Mutterteil sorgt für den dichten Abschluss. Weil das Verriegeln ohne Werkzeug und in wenigen Sekunden geht, ist das System überall dort gesetzt, wo Schläuche häufig an- und abgekuppelt werden: an Tankfahrzeugen, IBC-Containern, Pumpen, in der Chemie-, Lebensmittel- und Bauindustrie. Ab der Nenngröße 8 Zoll arbeiten die Kupplungen mit vier statt zwei Hebeln, weil die Kräfte auf mehrere Punkte verteilt werden müssen. Ein Sicherheitshinweis, der in der Praxis zählt: Vor dem Öffnen der Hebel muss die Leitung drucklos sein. Steht das System noch unter Druck, schiebt es das Vaterteil beim Entriegeln mit erheblicher Kraft heraus. Ein Kugelhahn vor der Kupplungsstelle löst das Problem — absperren, entlasten, dann erst kuppeln.Die Typen A bis F auf einen Blick
Die Buchstaben bezeichnen die Kombination aus Kupplungshälfte und Anschlussart — das ist die zentrale Auswahllogik. Im HUG-Sortiment ist jeder Typ mit je 30 Ausführungen gleich tief vertreten:| Typ | Hälfte | Anschluss |
|---|---|---|

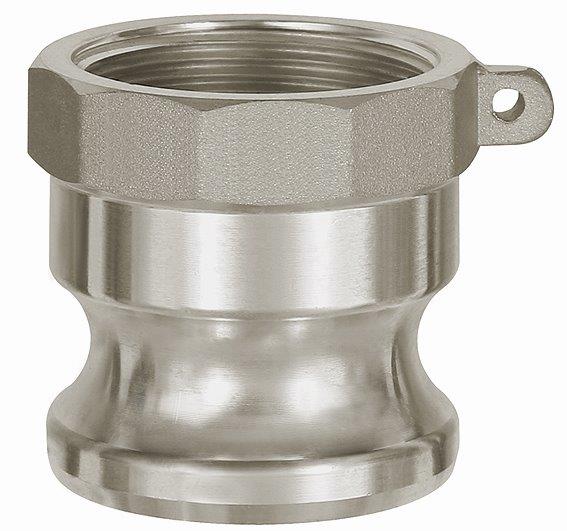

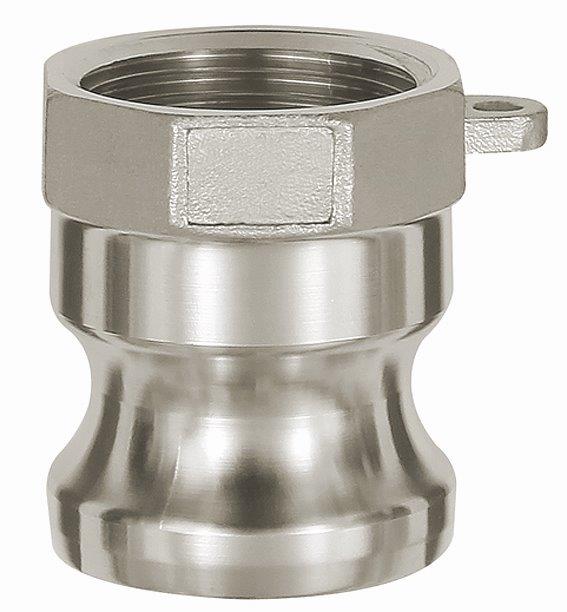

| A | Vaterteil (Stecker) | Innengewinde |

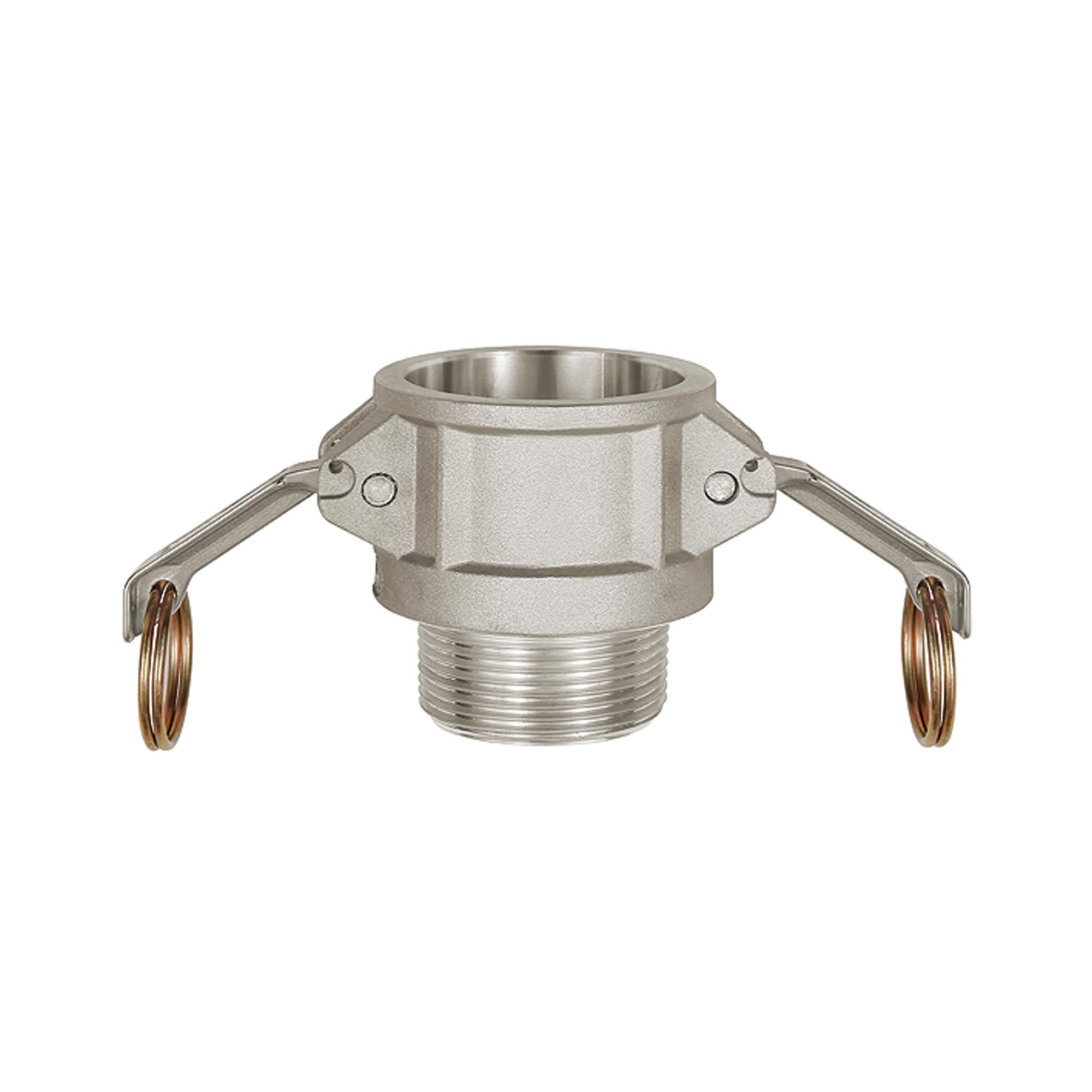

| B | Mutterteil (Hebel) | Außengewinde |

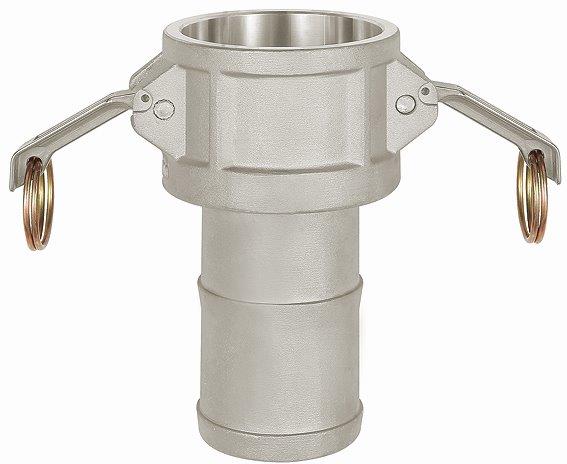

| C | Mutterteil (Hebel) | Schlauchtülle |

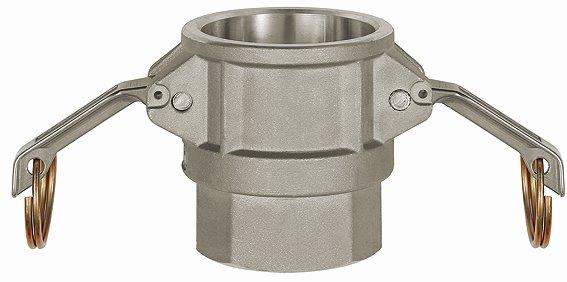

| D | Mutterteil (Hebel) | Innengewinde |
| E | Vaterteil (Stecker) | Schlauchtülle |

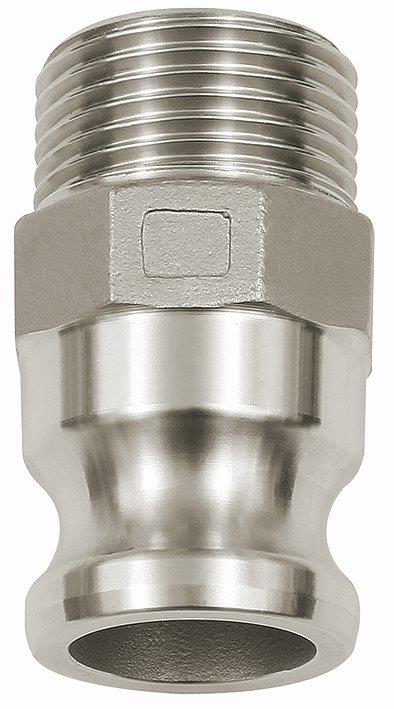

| F | Vaterteil (Stecker) | Außengewinde |

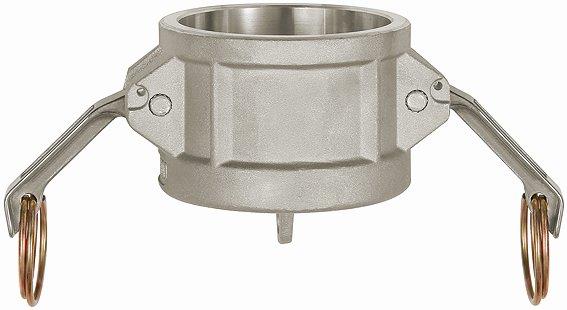

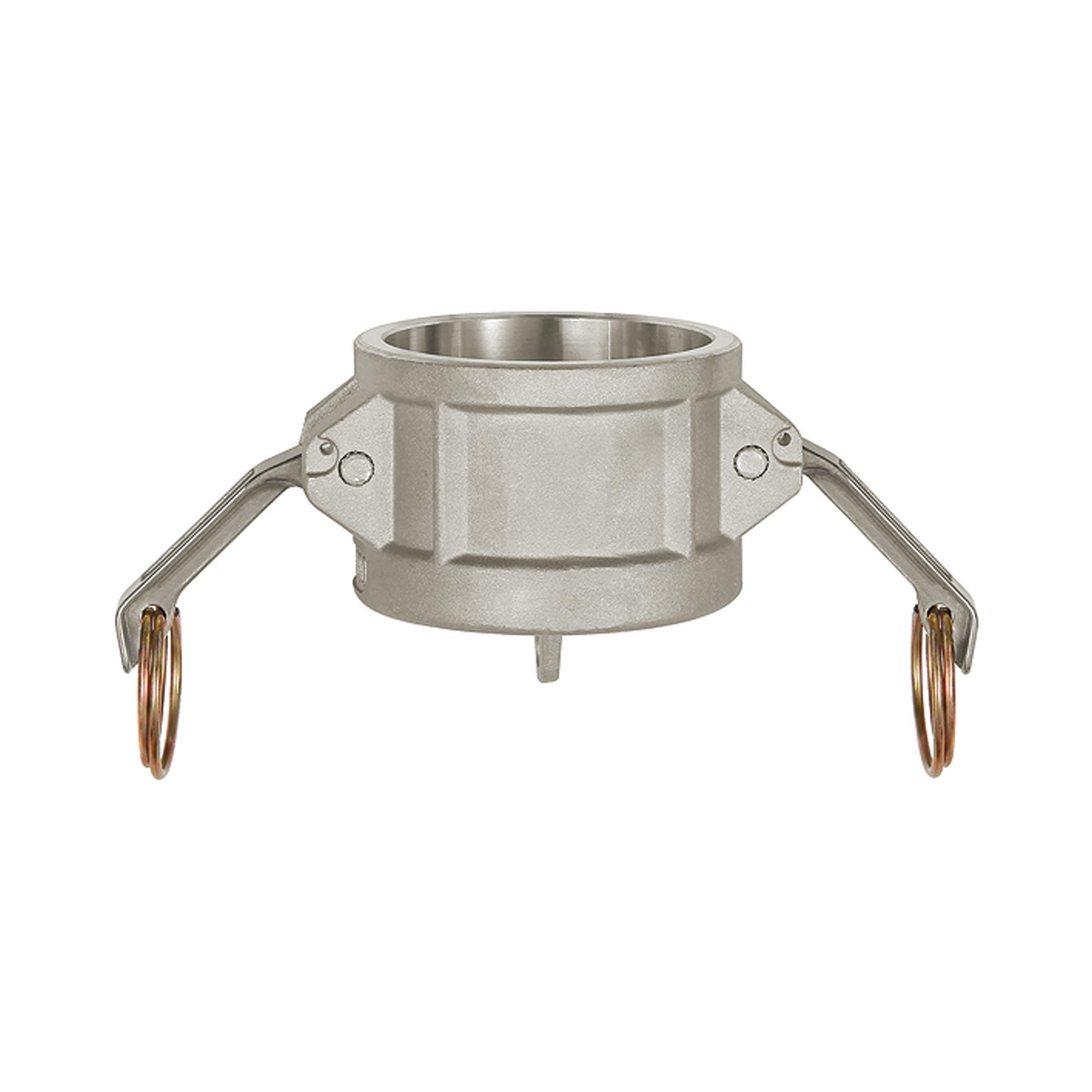

| DC | Kappe für Mutterteil | Verschluss |
| DP | Stopfen für Vaterteil | Verschluss |
Größe, Werkstoff und Dichtung wählen
Drei Angaben führen zum richtigen Teil:- Nenngröße: DN 15 bis DN 200 im Sortiment. Beide Hälften müssen dieselbe Größe haben — bei Tüllenausführungen zusätzlich auf den Tüllendurchmesser passend zum Schlauchinnendurchmesser achten.
- Werkstoff: Aluminium (177 Ausführungen) ist der leichte Standard für Wasser, Öle und Schüttgut. Edelstahl (82 Ausführungen, u. a. 1.4401) ist die Wahl für aggressive Medien, Lebensmittel und dauerhaft feuchte Umgebungen — die Edelstahl-Stecker sind für PN max. 16 bar und −20 bis +95 °C ausgelegt.
- Dichtung: Die NBR-Standarddichtung deckt −30 bis +120 °C ab und passt für Wasser, Öle und viele neutrale Medien. Bei Chemikalien entscheidet das konkrete Medium über den Dichtungswerkstoff.
FAQ zu Kamlok-Kupplungen
- Was ist eine Kamlock-Kupplung? Eine Schnellkupplung für Schläuche und Rohrleitungen, bei der zwei seitliche Hebel am Mutterteil das eingesteckte Vaterteil formschlüssig verriegeln. Sie verbindet und trennt in Sekunden ohne Werkzeug und wird überall dort eingesetzt, wo häufig umgekuppelt wird: Tankwagen, IBC-Container, Pumpen, Bau- und Prozessanlagen.
- Wie funktioniert Camlock? Beim Umlegen der Hebel drehen sich innenliegende Nocken und greifen in die umlaufende Nut des eingesteckten Vaterteils. Dadurch werden beide Hälften axial zusammengezogen und auf die Dichtung im Mutterteil gepresst. Zum Lösen genügt das Aufklappen der Hebel — vorher unbedingt die Leitung drucklos machen.
- Wie lautet eine andere Bezeichnung für eine Camlock-Verschraubung? Gängig sind Kamlok, Kamlock, Camlock-Kupplung, Hebelarmkupplung oder schlicht Schnellkupplung nach A-A 59326. Alle meinen dasselbe System mit Nockenverriegelung; die Norm hieß früher MIL-C 27487, was der militärische Ursprung des Standards erklärt. Kupplungen unterschiedlicher Hersteller sind bei gleicher Norm und Größe kompatibel.
- Welcher Kamlok-Typ passt zu meinem Anschluss? Zuerst die Hälfte bestimmen: Vaterteil (A, E, F) oder Mutterteil mit Hebeln (B, C, D). Dann den Anschluss: Schlauchtülle bei C und E, Innengewinde bei A und D, Außengewinde bei B und F. Ein Schlauch am Mutterteil braucht also Typ C, derselbe Schlauch am Vaterteil Typ E — die Gegenseite bestimmt, welche Hälfte Sie brauchen.
- Wofür sind Typ DC und DP? Das sind die Verschlussteile: DC ist die Kappe, die auf ein Mutterteil gesetzt und mit dessen Hebeln verriegelt wird; DP der Stopfen, der ins Vaterteil greift. Beide schützen offene Kupplungshälften vor Schmutz und verhindern, dass Restmedium ausläuft — an Tankanschlüssen und Schlauchenden Standard, sobald abgekuppelt wird.
- Aluminium oder Edelstahl? Aluminium ist leicht und günstig — der Standard für Wasser, Öle, Kraftstoffe und Schüttgut auf Baustelle und im Tankwagenbetrieb. Edelstahl 1.4401 nimmt man bei aggressiven Chemikalien, in der Lebensmittelverarbeitung, bei Salzwasser und überall dort, wo regelmäßig gereinigt wird. Die Edelstahlausführungen halten bis 16 bar und −20 bis +95 °C.
- Sind Kamlok-Kupplungen verschiedener Hersteller kompatibel? Ja, sofern sie derselben Norm A-A 59326 (früher MIL-C 27487) und derselben Nenngröße entsprechen — genau dafür gibt es den Standard. Bei HUG kommen die Teile von RIEGLER, aus dem Kamlok-Originalprogramm und von NORRES; sie lassen sich untereinander und mit vorhandenen Beständen kombinieren.
- Warum haben große Kupplungen vier Hebel? Weil mit dem Querschnitt auch die Kraft steigt, die den Steckerstutzen herausdrücken will. Ab Nenngröße 8 Zoll verteilen vier Hebel diese Kraft auf mehr Angriffspunkte und halten die Verbindung sicher zusammen. Bei den kleineren Größen genügen zwei Hebel — sie lassen sich auch mit Handschuhen bequem bedienen.
Kamlok-Kupplungen bei HUG – 279 Ausführungen ab Lager
Die Basis stellt RIEGLER mit 167 Ausführungen, ergänzt um Originalteile aus dem Kamlok-Programm und Artikel des Schlauchspezialisten NORRES — alle nach derselben Norm, also frei untereinander kombinierbar. Passend dazu finden Sie im Sortiment:- Tankwagenkupplungen – das TW-System für die Fahrzeugbefüllung.
- Bau und Industrie – alle sieben Kupplungsfamilien im Überblick.
