Dreisterngriffe
Dreisterngriffe sind das ergonomische Bedienelement für Spannschrauben, Klemmverbindungen und Justierungen im Maschinen- und Vorrichtungsbau – drei Sterne ergeben einen sicheren Drei-Finger-Griff mit hohem Anziehmoment. HUG führt das Sortiment von KIPP® in Duroplast, glaskugelverstärktem Thermoplast und 2-Komponenten-Ausführung in den Gewinden M6 bis M12.
Technische Infos
11 Artikel gefunden
Produktanzeige:

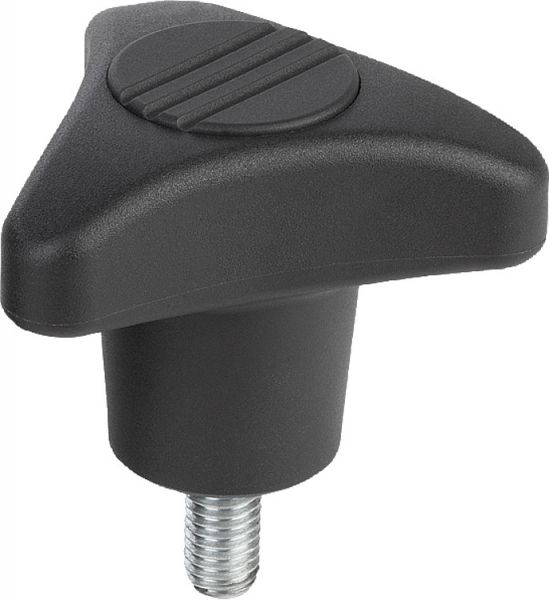

Drehmoment-Dreisterngriff - K1019
Ab
47,09 €*
Abonnement
3 Varianten verfügbar
Werkstoff: Griff aus glaskugelverstärktem Thermoplast. Deckel aus Thermoplast. Stahlteile Edelstahl, gehärtet. Ausführung: Griff und Deckel schwarzgrau (RAL 7021). Edelstahlteile elektrolytisch poliert. Hinweis: Das Erreichen des maximalen Drehmoments wird durch ein hörbares Klicken signalisert. Der Griff kann nur mit dem in der Tabelle angegeben maximalen Drehmoment angezogen werden. > max. Drehmoment Nm: 5 T: 13 D1: 80 H1: 31 D: M12 H: 53,5 D2: 29,2
Dreisterngriff ergonomisch M08x40 D1=53,8 H=41, Form: L Kunststoff, schwarz RAL7021, 2-Komponenten - K0980.05008x40
Ab
7,58 €*
Abonnement
32 Varianten verfügbar
Werkstoff: Hartkomponente aus glasfaserverstärktem Kunststoff. Weichkomponente aus thermoplastischem Elastomer. Gewindebolzen Edelstahl 1.4305. Ausführung: Edelstahl blank. Hinweis: Serienmäßig wird die Farbkombination graphitschwarz RAL 9011 (Hartkomponente) und schwarzgrau RAL 7021 (Weichkomponente) geliefert. Durch die Weichkomponente wird eine griffige Haptik des Bedienteils erreicht. Die geschlossene Bauform bietet ausreichend Schutz gegen Verschmutzung. D: M8 D1: 53,8 D2: 23,9 H: 41 H1: 6 L: 40 RoHS: false Form: L Ausführung: ergonomisch Gewindeart: Außengewinde Farbe Grundkörper: schwarzgrau RAL 7021 K0980.05008X40

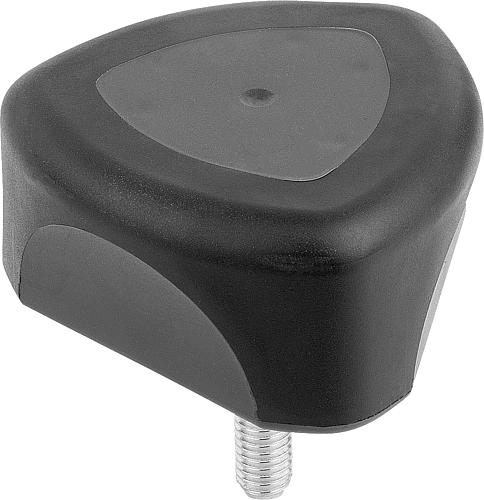

Dreisterngriff ergonomisch 2K, Innengewinde - K0980
Ab
6,08 €*
Abonnement
8 Varianten verfügbar

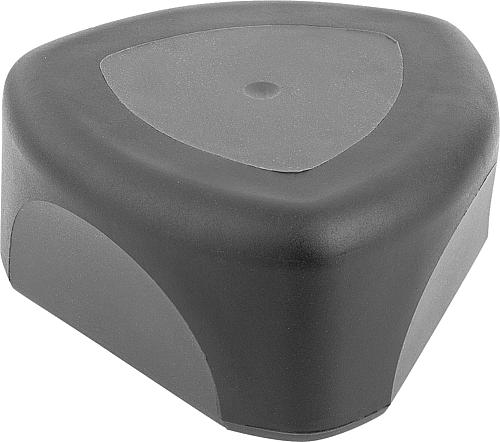

Werkstoff: Hartkomponente aus glasfaserverstärktem Kunststoff. Weichkomponente aus thermoplastischem Elastomer. BuchseEdelstahl 1.4305. Ausführung: Stahl blau passiviert. Edelstahl blank. Hinweis: Serienmäßig wird die Farbkombination graphitschwarz RAL 9011 (Hartkomponente) und schwarzgrau RAL 7021 (Weichkomponente) geliefert. Durch die Weichkomponente wird eine griffige Haptik des Bedienteils erreicht. Die geschlossene Bauform bietet ausreichend Schutz gegen Verschmutzung. D: M10 D1: 67,7 D2: 23,9 H: 36 H1: 6 T: 17 RoHS: false Ausführung: ergonomisch Gewindeart: Innengewinde Farbe Grundkörper: schwarzgrau RAL 7021 K0980.06310

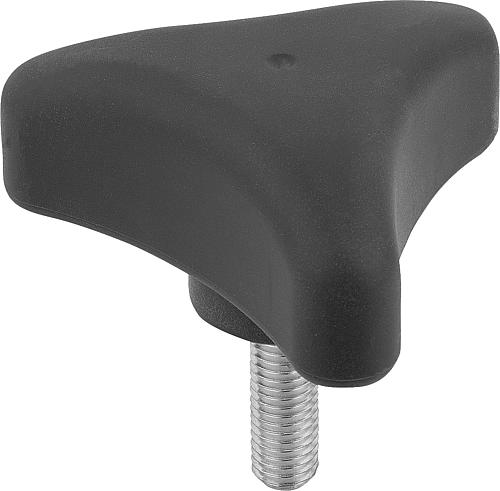

Dreisterngriff ergonomisch M12x50 D1=80 Kunststoff, schwarz RAL7021, Komp: Stahl - K0785.8012X50
Ab
6,00 €*
Abonnement
22 Varianten verfügbar
Werkstoff: Hartkomponente aus glasfaserverstärktem Kunststoff. Weichkomponente aus thermoplastischem Elastomer. Buchse bzw. Gewindebolzen aus Stahl Festigkeitsklasse 5.8 oder Edelstahl 1.4305. Ausführung: Stahl blau chromatiert. Edelstahl blank. Hinweis: Es wird die Farbkombination schwarzgrau RAL 7021 (Hartkomponente) und schwarzgrau RAL 7021 (Weichkomponente) serienmäßig geliefert. D: M12 D1: 80 D2: 26 H1: 37 H: 10 L: 50 Ausführung: Bolzen Stahl

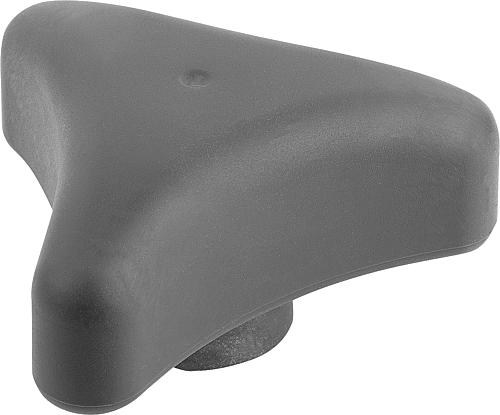

Dreisterngriff ergonomisch, Innengewinde - K0785
Ab
4,87 €*
Abonnement
6 Varianten verfügbar
Werkstoff: Hartkomponente aus glasfaserverstärktem Kunststoff. Weichkomponente aus thermoplastischem Elastomer. Buchse aus Stahl Festigkeitsklasse 5.8. Ausführung: Stahl blau chromatiert. Hinweis: Es wird die Farbkombination schwarzgrau RAL 7021 (Hartkomponente) und schwarzgrau RAL 7021 (Weichkomponente) serienmäßig geliefert. H: 10 D: M10 D1: 80 H1: 37 D2: 26 T: 17 Ausführung: Buchse Stahl
Dreisterngriff, hohem Bund, Außengewinde - K0183
Ab
1,12 €*
Abonnement
10 Varianten verfügbar

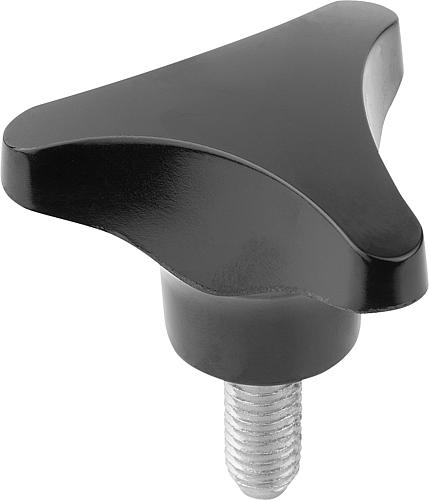

Werkstoff: Duroplast PF 31, schwarz. Gewindebolzen aus Edelstahl, blank. Ausführung: hochglanzpoliert. H1: 14 H: 28 Ausführung: Außengewinde Ausführung: Bolzen Edelstahl L: 30 D3: 15 D2: M10 D: 50
Dreisterngriff Innengewinde M08 Duroplast, Komp: Edelstahl, D=50 - K0183.25008
Ab
0,79 €*
Abonnement
6 Varianten verfügbar

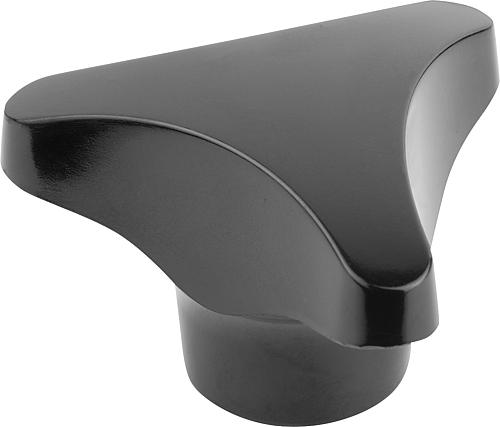

Werkstoff: Duroplast PF 31, schwarz. Buchse aus Stahl, verzinkt oder Edelstahl, blank. Ausführung: hochglanzpoliert. H: 28 D1: M8 Ausführung: Innengewinde H1: 14 Ausführung: Buchse Edelstahl T: 13 D3: 15 D: 50
Dreisterngriff, Außengewinde - K1020
Ab
4,82 €*
Abonnement
15 Varianten verfügbar
D: M12 D1: 80 H1: 31 D2: 29,2 L: 40 H: 53,5

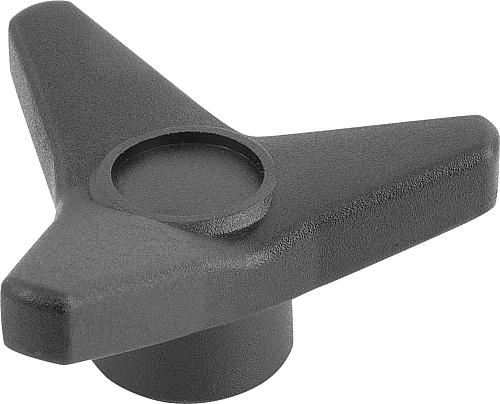

Dreisterngriff Innengewinde M12, Form: K, D=105 - K1083.210512
Ab
4,34 €*
Abonnement
7 Varianten verfügbar
Werkstoff: Thermoplast glasfaserverstärkt. Gewindebuchse Messing. Ausführung: Griff schwarz. D: 105 T: 17 T1: 2 H2: 19 H1: 37,5 Ausführung: Gewindebuchse H: 46 D6: 25 D3: 35 D1: M12

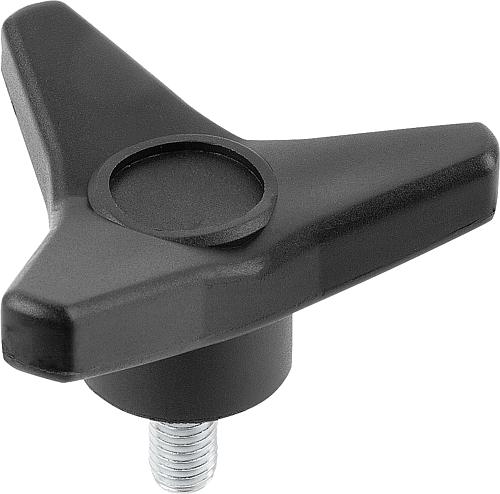

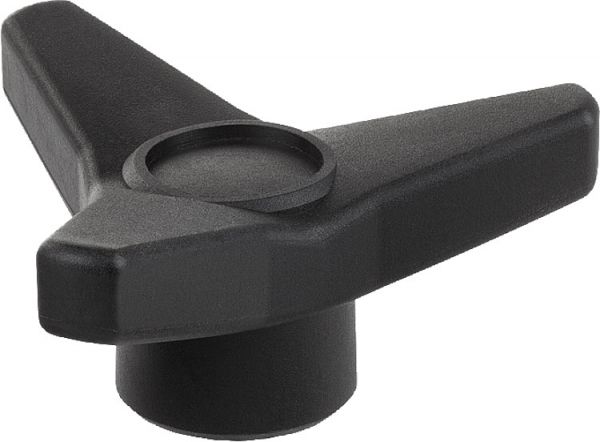

Dreisterngriff, Form L - K1083
Ab
4,06 €*
Abonnement
8 Varianten verfügbar
Werkstoff: Thermoplast glasfaserverstärkt. Gewindebolzen Stahl. Ausführung: Griff schwarz. Gewindebolzen verzinkt. T1: 2 H2: 16 H1: 30,5 H: 37 D6: 21 L: 30 D3: 30 Ausführung: Außengewinde D2: 18 D1: M8 D: 85

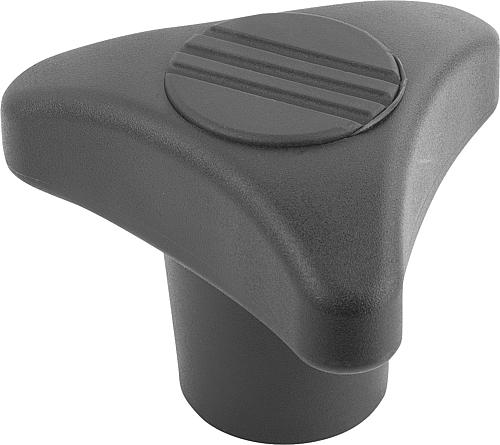

Dreisterngriff M08 D1=80 Thermoplast, schwarz RAL7021, Komp: Stahl, Komp: schwarz RAL7021 - K1020.18008
Ab
4,23 €*
Abonnement
3 Varianten verfügbar
D1: 80 D2: 29,2 H: 53,5 D: M8 H1: 31 T: 17
Wann ein Dreisterngriff – und wann nicht?
Der Dreisterngriff ist die Mitte zwischen Sterngriff (5–6 Sterne, höchstes Drehmoment) und Kreuzgriff (4 Arme, mittleres Moment). Drei Sterne sind die ideale Geometrie, wenn:- Häufiges Verstellen mit Anpressdruck – Vorrichtungsbau, Werkzeugwechsel, Spannschrauben
- Sichere Drei-Finger-Auflage gewünscht ist – kein Abrutschen, gut greifbar
- Höheres Drehmoment als beim Knebelgriff nötig ist, ohne den Bauraum eines vollen Sterngriffs
- Wirtschaftliche Lösung für die laufende Maschinenbedienung gesucht ist
Bauarten: Innengewinde, Außengewinde, Sackloch
Dreisterngriffe gibt es in drei Anschlussvarianten – die richtige Wahl hängt vom Gegenpart ab:- Außengewinde (mit Gewindebolzen): Im Griff sitzt eine Stahlschraube – wird in das Gewinde der Vorrichtung geschraubt
- Innengewinde (mit Buchse): Der Griff hat eine eingegossene Gewindebuchse – wird auf einen vorhandenen Gewindebolzen aufgeschraubt
- Sackloch / Klemmgriff: Klemmt auf einer glatten Achse über einen radialen Klemmschlitz – ideal für Justierspindeln
Material – Duroplast, Thermoplast oder 2K-Ausführung
- Duroplast (PF 31, schwarz): Hohe Festigkeit, formstabil, klassisch – Standard im Maschinenbau, robust
- Glaskugelverstärkter Thermoplast: Höhere Schlagzähigkeit, leichter – Vorrichtungsbau mit Kanten- und Stoßbelastung
- 2K-Ausführung (Kern + Weichkomponente): Ergonomisch, rutschhemmend – häufige Bedienung, Komfortanwendungen
- Edelstahl- oder Aluminium-Bolzen: Korrosionsbeständig – Lebensmittel, Reinraum, feuchte Umgebung
Gewindegrößen und Außendurchmesser
| Gewinde | Außen-Ø D1 (typisch) |
| M6 | 40 mm |
| M8 | 50 mm |
| M10 | 63 mm |
| M12 | 80 bis 105 mm (je Bauart) |
Drehmoment-Variante mit Klick-Funktion
KIPP® bietet Dreisterngriffe mit integrierter Drehmoment-Begrenzung – sobald ein voreingestellter Wert erreicht ist, springt die Mechanik durch und macht ein Klick-Geräusch. Anwendung:- Reproduzierbare Spannkraft bei wechselnden Bedienern
- Schutz empfindlicher Werkstücke vor Überspannung
- Vorrichtungsbau mit Sollwert-Vorgabe
- Reduzierung von Bauteilbruch durch versehentliches Überdrehen
Typische Anwendungen
- Vorrichtungsbau: Schnellverstellung von Anschlägen, Klemmleisten, Kopierschablonen
- Maschinenbau: Werkzeugwechsel an Bohr- und Fräsmaschinen, Schutzhaubenbefestigung
- Justierschrauben: Höhenverstellung, Anschlagjustierung
- Möbel- und Tischbau: Verstellbare Tischbeine, Klemmverbindungen
- Reinraum / Lebensmittel: Edelstahl-Bolzen, glatte Oberflächen, leicht zu reinigen
Ergänzende Bedienelemente
- Sterngriffe (5/6 Sterne) für höhere Drehmomente
- Viersterngriffe als Kompromiss zwischen Drei- und Fünfsterngriff
- Fünfsterngriffe für Vier-Finger-Griff
- Spanngriffe mit Schwenkmechanik
- Flügelgriffe und -muttern als Zwei-Finger-Variante
- Handräder für kontinuierliche Verstellbewegungen
FAQ – häufige Fragen zu Dreisterngriffen
- Innen- oder Außengewinde – wie entscheide ich? Wenn die Vorrichtung bereits einen Gewindebolzen hat (z. B. herausstehende Spannschraube), brauchen Sie einen Dreisterngriff mit Innengewinde. Wenn die Vorrichtung eine Gewindebohrung hat, in die der Griff geschraubt wird, brauchen Sie ein Außengewinde mit Bolzen. Im Zweifel die vorhandene Verbindung fotografieren und mitschicken.
- Drei, vier oder fünf Sterne? Drei Sterne sind die kompakte Allroundvariante, vier Sterne bieten etwas höheres Anziehmoment, fünf Sterne erlauben Vier-Finger-Griff und maximales Drehmoment. Bauraum und Häufigkeit der Bedienung sind weitere Auswahlkriterien. Die konkreten Drehmoment-Obergrenzen stehen im KIPP-Datenblatt.
- Welches Material für die Lebensmittelindustrie? 2K-Ausführungen mit Edelstahl-Bolzen, glatten Oberflächen und FDA-konformer Weichkomponente sind Standard. Klassisches Duroplast (schwarz) ist für den nicht produktberührten Bereich geeignet, aber nicht für Hygienic Design. Für CIP/SIP-Anwendungen die Herstellerspezifikation prüfen.
- Halten 2K-Griffe genauso lange wie Duroplast? Im normalen Maschinenbau-Einsatz ja – die Weichkomponente ist nicht das mechanisch belastete Element, sondern die ergonomische Auflage. Bei sehr hoher Temperatur oder aggressiven Medien reduziert sich die Lebensdauer der Weichkomponente stärker; der Kern bleibt stabil. Für Heißbereiche reines Duroplast wählen.
- Brauchen die Spindeln Schmierung? Ja – regelmäßig mit einem Mehrzweckfett aus der Kategorie Schmierfett versorgen. Das verhindert Fressen im Gewinde und erhält die Bedienkraft gleichmäßig über die Lebensdauer.
