Storz-Festkupplungen
Storz-Festkupplungen nach DIN 14307 sind die klauenartige Schnellverbindung für Wasserschläuche bei mittleren bis hohen Drücken – Standard bei Feuerwehr, Werkfeuerwehr, Bau und Industrie. Zwei gleiche Kupplungen werden durch eine Vierteldrehung verbunden, ganz ohne Werkzeug. HUG führt Storz-Festkupplungen von Storz und FORTIS aus Aluminium-Guss mit NBR-Dichtung in den Größen D, C, B und A.
37 Artikel gefunden
Inhalt im Überblick
Das Storz-System
Kurz: Das Storz-System ist die deutsche Standard-Schnellkupplung im Feuerwehrwesen. Zwei identische (symmetrische) Kupplungen werden durch eine 90°-Drehung verbunden – die asymmetrisch angeordneten Klauen greifen ineinander und pressen die Dichtung zusammen. Das macht jede Kupplung mit jeder anderen derselben Größe verbindbar.
Die Merkmale der Storz-Festkupplung auf einen Blick:- Symmetrisch: beidseitig gleich – jede Kupplung passt auf jede andere derselben Größe (keine Unterscheidung Vater/Mutter).
- 90°-Drehung zum Verbinden: werkzeugloser Schnellanschluss, selbstverriegelnd durch die Klauengeometrie.
- Max. Betriebsdruck 16 bar in der Aluminium-Guss-Ausführung.
- Temperaturbereich bis +100 °C mit NBR-Dichtung.
Storz-Größen D bis A
Kurz: Die Storz-Größe richtet sich nach dem Nennmaß des Kupplungsmauls. C (52 mm) ist der Standard bei Löscheinsätzen, B (75 mm) für Hauptförderleitungen, A (110 mm) für Saug- und Hochleistungsleitungen, D (25 mm) für kleine Schläuche. Der Buchstabe ist das Feuerwehr-Kennzeichen, die Zahl davor der Innendurchmesser in mm.
| Größe | Nennmaß | Typischer Einsatz |
|---|---|---|
| D (25-D) | 25 mm | kleine Schläuche, Nachlöschen, dünne Leitungen |
| 32 / 38 | 32 / 38 mm | Zwischengrößen für Industrie-Anwendungen |
| C (52-C) | 52 mm | Feuerwehr-C-Schlauch, Standard bei Löscheinsätzen |
| B (75-B) | 75 mm | Feuerwehr-B-Schlauch, Hauptförderleitungen |
| A (110-A) | 110 mm | Feuerwehr-A-Schlauch, Saug- und Hochleistungsleitungen |
Anschlussarten der Festkupplung
Kurz: Festkupplungen gibt es mit Außengewinde (AG, zum Einschrauben in Verteiler und Pumpen), mit Innengewinde (IG, zum Aufschrauben auf Gewindebolzen) und mit Schlauchstutzen (für den direkten Schlauchanschluss). Die Gewindegrößen reichen von G 3/4 bis G 4.
Die drei Anschlussvarianten:- Mit Außengewinde (AG): G 1, G 1¼, G 1½, G 2, G 2½, G 3, G 4 – zum Einschrauben in Verteiler, Pumpen und Armaturen.

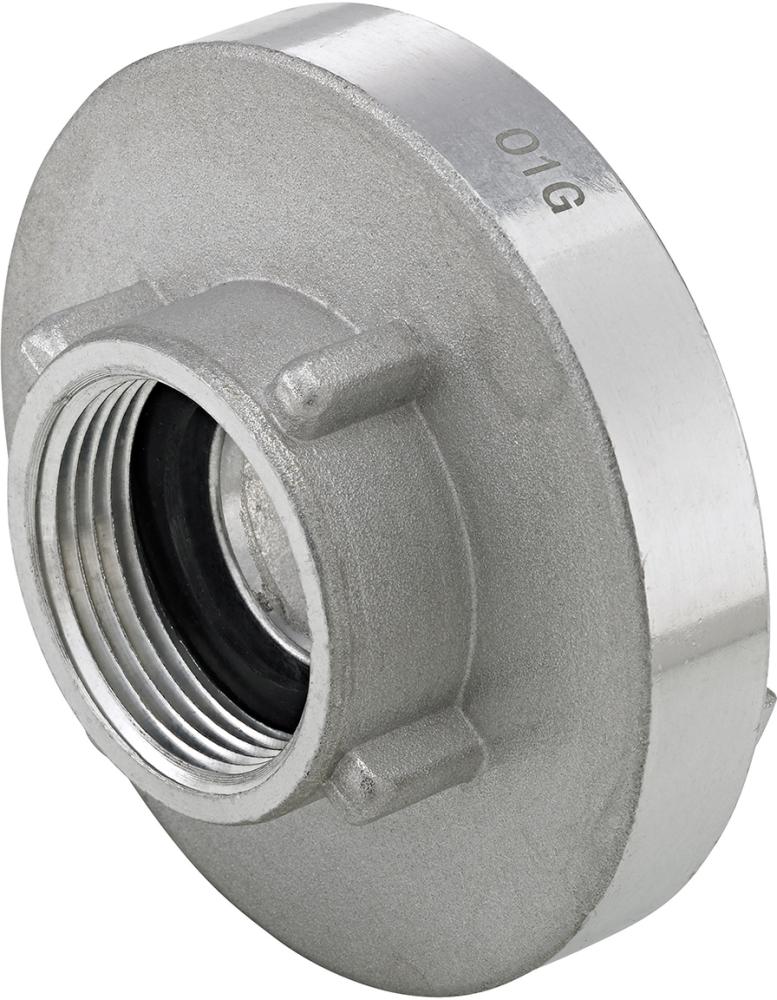

- Mit Innengewinde (IG): G 3/4, G 1, G 1¼, G 1½, G 2, G 3 – zum Aufschrauben auf einen Gewindebolzen.
- Mit Schlauchstutzen: für den direkten Anschluss an Schlauchmaterial – als eigene Bauform in der Storz-Übersicht.
Material und Einsatz
Kurz: Aluminium-Guss ist der leichte, korrosionsarme Standard bis 16 bar. Der NBR-Dichtring ist beständig gegen Wasser, Löschschaum und Diesel bis +100 °C. Für aggressive Medien oder erhöhten Korrosionsschutz gibt es Messing- und Edelstahl-Ausführungen auf Anfrage.
Bei Werkstoff und Einsatz zählen:- Aluminium-Guss: leicht, korrosionsarm, fest bis 16 bar – die Standardausführung.
- NBR-Dichtring: beständig gegen Wasser, Löschschaum und Diesel, bis +100 °C kurzzeitig belastbar.
- Messing oder Edelstahl: Sonderausführungen für aggressive Medien oder erhöhten Korrosionsschutz.
- Einsatzfelder: öffentliche Feuerwehr, Werkfeuerwehr und Brandschutz, Bauwasser, Pumpenanschluss, Forst- und Landwirtschaft.
FAQ zu Storz-Festkupplungen
- Storz oder GEKA – was ist der Unterschied? Storz ist die Feuerwehr-Standardkupplung (bis 16 bar, Aluminium-Guss, große Durchflussleistung, Größen D bis A). GEKA ist die Garten- und Industrie-Standardkupplung (meist Messing, kleiner, für Brauchwasser). Die beiden Systeme sind nicht kompatibel – zum Wechseln dienen Übergangsstücke GEKA-Storz.
- Welche Storz-Größe für welchen Schlauch? C-Storz (52-C) ist der Standard bei Löscheinsätzen für den Feuerwehr-C-Schlauch. B-Storz (75-B) für B-Schläuche und Hauptförderleitungen, A-Storz (110-A) für Saug- und Hochleistungsleitungen, D-Storz (25-D) für kleine Schläuche. Bei Bauwasser richtet sich die Wahl nach der Pumpleistung.
- Wozu brauche ich einen Kupplungsschlüssel? Der Kupplungsschlüssel (Storz-Schlüssel) greift in die Klauen und überträgt das Drehmoment, um festsitzende Kupplungen zu verbinden oder zu lösen – etwa bei vereisten, verschmutzten oder unter Druck stehenden Kupplungen. Im Feuerwehreinsatz gehört er zur Standardausrüstung.
- Wie oft muss ich die NBR-Dichtung tauschen? Je nach Einsatzhäufigkeit. Im Feuerwehreinsatz bei jeder Sichtprüfung, mindestens jährlich. Alterungsrisse, gequetschte Stellen oder Undichtigkeit sind Austauschgründe. Ersatzdichtungen gibt es als Set – der Tausch erfolgt werkzeuglos durch Umstülpen aus der Dichtnut.
- Sind Storz-Kupplungen für Trinkwasser zugelassen? Standard-Aluminiumausführungen nicht – Aluminium und NBR-Dichtung sind nicht DVGW-zertifiziert. Für Trinkwasser gibt es Messing- oder Edelstahl-Ausführungen auf Anfrage. Für reines Lösch-, Bau- und Brauchwasser ist die Aluminiumvariante der Standard.
- Kann ich eine Festkupplung als Saugkupplung einsetzen? Nein – Festkupplungen sind für Druckbetrieb ausgelegt und können bei Unterdruck verformen. Für die Saugförderung an Pumpen dienen die speziell gekennzeichneten Saugkupplungen nach DIN 14301, die der Unterdruckbelastung standhalten.
- Welche Marken führt HUG bei Storz-Festkupplungen? HUG führt Storz-Festkupplungen von Storz und FORTIS aus Aluminium-Guss nach DIN 14307 in den Größen D, 32, 38, C, B und A, mit Außen- und Innengewinde G 3/4 bis G 4, NBR-Dichtung, bis 16 bar und +100 °C.
Storz-Festkupplungen bei HUG – Storz und FORTIS ab Lager
HUG Technik und Sicherheit führt Storz-Festkupplungen von Storz und FORTIS – Aluminium-Guss nach DIN 14307 in den Größen D, 32, 38, C, B und A, mit Außen- und Innengewinde G 3/4 bis G 4, NBR-Dichtung, bis 16 bar und +100 °C. Passend dazu finden Sie im Sortiment:- Storz-Kupplungen (Übersicht) – Saug-, Blind- und Übergangskupplungen, Verteiler und Strahlrohre.
- Klauenkupplungen Wasser – das GEKA-System für Garten und Industrie.
- Absperrungen – Absperrarmaturen für dieselben Wassersysteme.
