Spannbolzen mit Adapterplatte D=16, L=96, B=52 Form:C, Stahl brüniert, Komp:Stahl brüniert - K1506.0216
Spannbolzen mit Adapterplatte D=16, L=96, B=52 Form:C, Stahl brüniert, Komp:Stahl brüniert - K1506.0216
Produktnummer:
7301698
Spannbolzen mit Adapterplatte D=16, L=96, B=52 Form:C, Stahl brüniert, Komp:Stahl brüniert - K1506.0216
EAN-Nr.:
4059245488148
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
40,96 €*
41,38 €*
(1.01% gespart)
|
| Bis 24 |
40,55 €*
41,38 €*
(2.01% gespart)
|
| Bis 49 |
40,34 €*
41,38 €*
(2.51% gespart)
|
| Bis 99 |
40,14 €*
41,38 €*
(3% gespart)
|
| Ab 100 |
39,93 €*
41,38 €*
(3.5% gespart)
|
Produktinformationen "Spannbolzen mit Adapterplatte D=16, L=96, B=52 Form:C, Stahl brüniert, Komp:Stahl brüniert - K1506.0216"
Werkstoff:
Adapterplatte Stahl.
Klemmkeile Stahl 1.0715 oder Edelstahl 1.4305.
Ausführung:
Adapterplatte verzinkt.
Klemmkeile brüniert oder blank.
Hinweis:
Die Adapterplatten ermöglichen eine Kompatibilität der Schnellspanner mit Lochbild 3 oder 4, für Lochrasterplatten oder Platten mit Bohrung Ø16 mm, Ø20 mm oder Ø28 mm.
Durch Drehen der Zylinderschraube werden die Spannbolzenteile in der Bohrung verspannt.

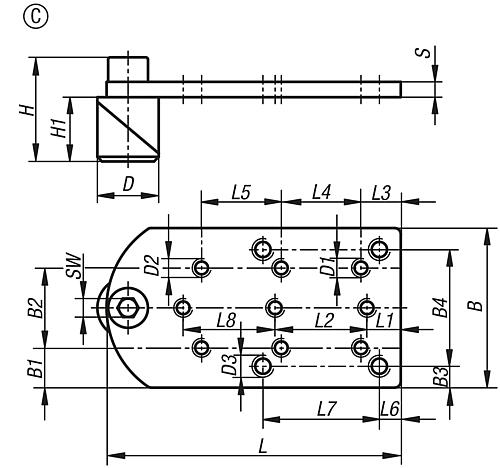

B: 52
B1: 13
B2: 26
B3: 7
B4: 38
D: 16
D1: M5
D2: M5
D3: M6
H: 30,5
H1: 17,5
L: 96
L1: 11
L2: 30
L3: 13
L4: 26
L5: 26
L6: 7
L7: 38
L8: 30
S: 5
SW: 6
RoHS: ja
Form: C
Ausführung: mit Adapterplatte
K1506.0216
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Adapterplatte Stahl.
Klemmkeile Stahl 1.0715 oder Edelstahl 1.4305.
Ausführung:
Adapterplatte verzinkt.
Klemmkeile brüniert oder blank.
Hinweis:
Die Adapterplatten ermöglichen eine Kompatibilität der Schnellspanner mit Lochbild 3 oder 4, für Lochrasterplatten oder Platten mit Bohrung Ø16 mm, Ø20 mm oder Ø28 mm.
Durch Drehen der Zylinderschraube werden die Spannbolzenteile in der Bohrung verspannt.
B: 52
B1: 13
B2: 26
B3: 7
B4: 38
D: 16
D1: M5
D2: M5
D3: M6
H: 30,5
H1: 17,5
L: 96
L1: 11
L2: 30
L3: 13
L4: 26
L5: 26
L6: 7
L7: 38
L8: 30
S: 5
SW: 6
RoHS: ja
Form: C
Ausführung: mit Adapterplatte
K1506.0216
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Material Komponente: | Stahl |
|---|---|
| SW: | 6 |
| Material Grundkörper: | Stahl |
| Ausführung 1: | mit Adapterplatte |
| B=Breite: | 52 |
| Form: | C |
| Oberfläche Grundkörper: | brüniert |
| B1: | 13 |
| B2: | 26 |
| RoHS: | konform |
| B3: | 7 |
| B4: | 38 |
| D=Durchmesser: | 16 |
| D3: | M6 |
| D1: | M5 |
| D2: | M5 |
| H=Höhe: | 30,5 |
| H1: | 17,5 |
| L1: | 11 |
| L3: | 13 |
| L=Länge: | 96 |
| L2: | 30 |
| L4: | 26 |
| L5: | 26 |
| L6: | 7 |
| L7: | 38 |
| L8: | 30 |
| Oberfläche Komponente: | verzinkt |
| S=Stärke: | 5 |
