Spannbolzen mit Adapterplatte D=16, L=66, B=52 Form:A, Stahl brüniert, Komp:Stahl brüniert - K1506.0016
Spannbolzen mit Adapterplatte D=16, L=66, B=52 Form:A, Stahl brüniert, Komp:Stahl brüniert - K1506.0016
Produktnummer:
7301694
Spannbolzen mit Adapterplatte D=16, L=66, B=52 Form:A, Stahl brüniert, Komp:Stahl brüniert - K1506.0016
EAN-Nr.:
4059245488087
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
33,25 €*
33,58 €*
(0.98% gespart)
|
| Bis 24 |
32,91 €*
33,58 €*
(2% gespart)
|
| Bis 49 |
32,74 €*
33,58 €*
(2.5% gespart)
|
| Bis 99 |
32,57 €*
33,58 €*
(3.01% gespart)
|
| Ab 100 |
32,41 €*
33,58 €*
(3.48% gespart)
|
Produktinformationen "Spannbolzen mit Adapterplatte D=16, L=66, B=52 Form:A, Stahl brüniert, Komp:Stahl brüniert - K1506.0016"
Werkstoff:
Adapterplatte Stahl.
Klemmkeile Stahl 1.0715 oder Edelstahl 1.4305.
Ausführung:
Adapterplatte verzinkt.
Klemmkeile brüniert oder blank.
Hinweis:
Die Adapterplatten ermöglichen eine Kompatibilität der Kipp Schnellspanner mit Lochbild 3, für Lochrasterplatten oder Platten mit Bohrung Ø16 mm, Ø20 mm oder Ø28 mm.
Durch Drehen der Zylinderschraube werden die Spannbolzenteile in der Bohrung verspannt.

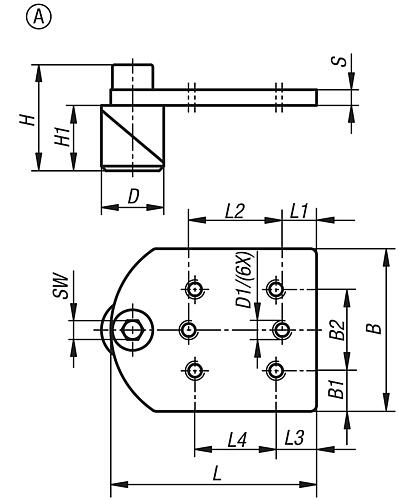

B: 52
B1: 13
B2: 26
D: 16
D1: M5
H: 30,5
H1: 17,5
L: 66
L1: 11
L2: 30
L3: 13
L4: 26
S: 5
SW: 6
RoHS: ja
Form: A
Ausführung: mit Adapterplatte
K1506.0016
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Adapterplatte Stahl.
Klemmkeile Stahl 1.0715 oder Edelstahl 1.4305.
Ausführung:
Adapterplatte verzinkt.
Klemmkeile brüniert oder blank.
Hinweis:
Die Adapterplatten ermöglichen eine Kompatibilität der Kipp Schnellspanner mit Lochbild 3, für Lochrasterplatten oder Platten mit Bohrung Ø16 mm, Ø20 mm oder Ø28 mm.
Durch Drehen der Zylinderschraube werden die Spannbolzenteile in der Bohrung verspannt.
B: 52
B1: 13
B2: 26
D: 16
D1: M5
H: 30,5
H1: 17,5
L: 66
L1: 11
L2: 30
L3: 13
L4: 26
S: 5
SW: 6
RoHS: ja
Form: A
Ausführung: mit Adapterplatte
K1506.0016
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Material Komponente: | Stahl |
|---|---|
| SW: | 6 |
| Material Grundkörper: | Stahl |
| Ausführung 1: | mit Adapterplatte |
| B=Breite: | 52 |
| Form: | A |
| Oberfläche Grundkörper: | brüniert |
| B1: | 13 |
| B2: | 26 |
| RoHS: | konform |
| D=Durchmesser: | 16 |
| D1: | M5 |
| H=Höhe: | 30,5 |
| H1: | 17,5 |
| L1: | 11 |
| L3: | 13 |
| L=Länge: | 66 |
| L2: | 30 |
| L4: | 26 |
| Oberfläche Komponente: | verzinkt |
| S=Stärke: | 5 |
