Spannbolzen Form:B mit Klemmhebel, D=16, H=109, Stahl brüniert - K1503.0116
Spannbolzen Form:B mit Klemmhebel, D=16, H=109, Stahl brüniert - K1503.0116
Produktnummer:
7301686
Spannbolzen Form:B mit Klemmhebel, D=16, H=109, Stahl brüniert - K1503.0116
EAN-Nr.:
4059245487998
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
80,62 €*
81,43 €*
(0.99% gespart)
|
| Bis 24 |
79,80 €*
81,43 €*
(2% gespart)
|
| Bis 49 |
79,40 €*
81,43 €*
(2.49% gespart)
|
| Bis 99 |
78,99 €*
81,43 €*
(3% gespart)
|
| Ab 100 |
78,58 €*
81,43 €*
(3.5% gespart)
|
Produktinformationen "Spannbolzen Form:B mit Klemmhebel, D=16, H=109, Stahl brüniert - K1503.0116"
Werkstoff:
Griffhebel aus Zinkdruckguss nach DIN EN 12844.
Zentrierbolzen und Klemmkeile Stahl 1.0715.
Klemmring Stahl 1.0718.
Ausführung:
Griffhebel schwarz, kunststoffbeschichtet.
Zentrierbolzen und Klemmring phosphatiert.
Klemmkeile brüniert.
Maßskala gelasert.
Hinweis:
Beim Drehen des Klemmhebels werden die beiden Klemmkeile in der Bohrung verspannt. Über den stufenlos verstellbaren Klemmring lassen sich ein oder mehrer Anschlagelemente unterschiedlicher Dicke sicher fixieren.
Anwendung:
Die Spannbolzen eignen sich ideal, um gängige Anschlagelemente auch unterschiedlicher Materialstärken auf Lochrastertischen / Schweißtischen mit Loch-Ø 16 mm oder 28 mm zu fixieren.
Vorteile:
Stufenlos einstellbarer Spannbereich von 0-36 mm und 0-75 mm.
Unempfindlich gegenüber Durchmesser und Oberflächenqualität der Bohrung (bis H12).
Spannbereich mittels Skala leicht voreinstellbar.
Oberflächenschonende Verspannung in der Bohrung.
Niederzugeffekt auch bei dünner Materialdicke des Tisches (≥8 mm oder ≥4 mm).
Kompatibel mit gängigen Anschlagelementen.

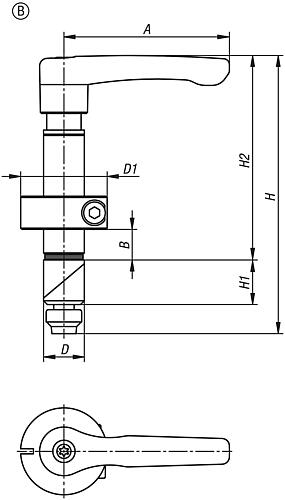

A: 65
B: 0-36
D: 16
D1: 34
H: 109
H1: 17,5
H2: 80
RoHS: ja
Form: B
K1503.0116
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Griffhebel aus Zinkdruckguss nach DIN EN 12844.
Zentrierbolzen und Klemmkeile Stahl 1.0715.
Klemmring Stahl 1.0718.
Ausführung:
Griffhebel schwarz, kunststoffbeschichtet.
Zentrierbolzen und Klemmring phosphatiert.
Klemmkeile brüniert.
Maßskala gelasert.
Hinweis:
Beim Drehen des Klemmhebels werden die beiden Klemmkeile in der Bohrung verspannt. Über den stufenlos verstellbaren Klemmring lassen sich ein oder mehrer Anschlagelemente unterschiedlicher Dicke sicher fixieren.
Anwendung:
Die Spannbolzen eignen sich ideal, um gängige Anschlagelemente auch unterschiedlicher Materialstärken auf Lochrastertischen / Schweißtischen mit Loch-Ø 16 mm oder 28 mm zu fixieren.
Vorteile:
Stufenlos einstellbarer Spannbereich von 0-36 mm und 0-75 mm.
Unempfindlich gegenüber Durchmesser und Oberflächenqualität der Bohrung (bis H12).
Spannbereich mittels Skala leicht voreinstellbar.
Oberflächenschonende Verspannung in der Bohrung.
Niederzugeffekt auch bei dünner Materialdicke des Tisches (≥8 mm oder ≥4 mm).
Kompatibel mit gängigen Anschlagelementen.
A: 65
B: 0-36
D: 16
D1: 34
H: 109
H1: 17,5
H2: 80
RoHS: ja
Form: B
K1503.0116
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| A: | 65 |
|---|---|
| D1=Außendurchmesser: | 34 |
| Material Grundkörper: | Stahl |
| Ausführung 1: | mit Klemmhebel |
| Form: | B |
| Oberfläche Grundkörper: | brüniert |
| RoHS: | konform |
| D=Durchmesser: | 16 |
| B=Spannbereich: | 0-36 |
| H=Höhe: | 109 |
| H1: | 17,5 |
| H2: | 80 |
