Spannbolzen Form:A ohne Klemmhebel, D=16, H=78, Stahl brüniert - K1503.0016
Spannbolzen Form:A ohne Klemmhebel, D=16, H=78, Stahl brüniert - K1503.0016
Produktnummer:
7301684
Spannbolzen Form:A ohne Klemmhebel, D=16, H=78, Stahl brüniert - K1503.0016
EAN-Nr.:
4059245487981
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
74,04 €*
74,79 €*
(1% gespart)
|
| Bis 24 |
73,30 €*
74,79 €*
(1.99% gespart)
|
| Bis 49 |
72,92 €*
74,79 €*
(2.5% gespart)
|
| Bis 99 |
72,55 €*
74,79 €*
(3% gespart)
|
| Ab 100 |
72,17 €*
74,79 €*
(3.5% gespart)
|
Produktinformationen "Spannbolzen Form:A ohne Klemmhebel, D=16, H=78, Stahl brüniert - K1503.0016"
Werkstoff:
Zentrierbolzen und Klemmkeile Stahl 1.0715.
Klemmring Stahl 1.0718.
Ausführung:
Zentrierbolzen und Klemmring phosphatiert.
Klemmkeile brüniert.
Maßskala gelasert.
Hinweis:
Beim Anziehen der Schraube werden die beiden Klemmkeile in der Bohrung verspannt. Über den stufenlos verstellbaren Klemmring lassen sich ein oder mehrer Anschlagelemente unterschiedlicher Dicke sicher fixieren.
Anwendung:

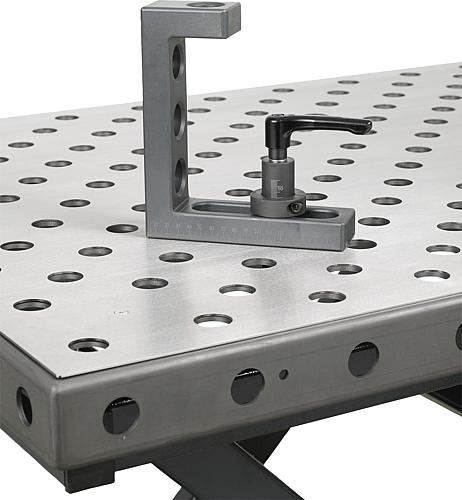

Die Spannbolzen eignen sich ideal, um gängige Anschlagelemente auch unterschiedlicher Materialstärken auf Lochrastertischen / Schweißtischen mit Loch-Ø 16 mm oder 28 mm zu fixieren.
Vorteile:
Stufenlos einstellbarer Spannbereich von 0-36 mm und 0-75 mm.
Unempfindlich gegenüber Durchmesser und Oberflächenqualität der Bohrung (bis H12).
Spannbereich mittels Skala leicht voreinstellbar.
Oberflächenschonende Verspannung in der Bohrung.
Niederzugeffekt auch bei dünner Materialdicke des Tisches (≥8 mm oder ≥4 mm).
Kompatibel mit gängigen Anschlagelementen.
B: 0-36
D: 16
D1: 34
H: 78
H1: 17,5
H2: 49
SW: 6
RoHS: ja
Form: A
K1503.0016
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Zentrierbolzen und Klemmkeile Stahl 1.0715.
Klemmring Stahl 1.0718.
Ausführung:
Zentrierbolzen und Klemmring phosphatiert.
Klemmkeile brüniert.
Maßskala gelasert.
Hinweis:
Beim Anziehen der Schraube werden die beiden Klemmkeile in der Bohrung verspannt. Über den stufenlos verstellbaren Klemmring lassen sich ein oder mehrer Anschlagelemente unterschiedlicher Dicke sicher fixieren.
Anwendung:
Die Spannbolzen eignen sich ideal, um gängige Anschlagelemente auch unterschiedlicher Materialstärken auf Lochrastertischen / Schweißtischen mit Loch-Ø 16 mm oder 28 mm zu fixieren.
Vorteile:
Stufenlos einstellbarer Spannbereich von 0-36 mm und 0-75 mm.
Unempfindlich gegenüber Durchmesser und Oberflächenqualität der Bohrung (bis H12).
Spannbereich mittels Skala leicht voreinstellbar.
Oberflächenschonende Verspannung in der Bohrung.
Niederzugeffekt auch bei dünner Materialdicke des Tisches (≥8 mm oder ≥4 mm).
Kompatibel mit gängigen Anschlagelementen.
B: 0-36
D: 16
D1: 34
H: 78
H1: 17,5
H2: 49
SW: 6
RoHS: ja
Form: A
K1503.0016
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| D1=Außendurchmesser: | 34 |
|---|---|
| SW: | 6 |
| Material Grundkörper: | Stahl |
| Ausführung 1: | ohne Klemmhebel |
| Form: | A |
| Oberfläche Grundkörper: | brüniert |
| RoHS: | konform |
| D=Durchmesser: | 16 |
| B=Spannbereich: | 0-36 |
| H=Höhe: | 78 |
| H1: | 17,5 |
| H2: | 49 |
