Rohrverbinder Gelenkstück mit Außenverzahnung für Rundrohre A=20, Aluminium, Komp: Stahl verzinkt - K0485.520
Rohrverbinder Gelenkstück mit Außenverzahnung für Rundrohre A=20, Aluminium, Komp: Stahl verzinkt - K0485.520
Produktnummer:
7698400
Rohrverbinder Gelenkstück mit Außenverzahnung für Rundrohre A=20, Aluminium, Komp: Stahl verzinkt - K0485.520
EAN-Nr.:
4059245587544
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
15,67 €*
15,99 €*
(2% gespart)
|
| Bis 24 |
14,78 €*
15,99 €*
(7.57% gespart)
|
| Bis 49 |
14,33 €*
15,99 €*
(10.38% gespart)
|
| Bis 99 |
13,99 €*
15,99 €*
(12.51% gespart)
|
| Ab 100 |
13,43 €*
15,99 €*
(16.01% gespart)
|
Produktinformationen "Rohrverbinder Gelenkstück mit Außenverzahnung für Rundrohre A=20, Aluminium, Komp: Stahl verzinkt - K0485.520"
Werkstoff:
Aluminiumguss.
Klemmschraube mit Mutter, Stahl.
Ausführung:
gleitgeschliffen.
Klemmschraube mit Mutter verzinkt.
Hinweis:
Rohrverbinder Gelenkstücke mit Außenverzahnung können mit Rohrverbinder Gelenkstückee mit Innenverzahnung (K0484, K0486 oder K0487) zu einem Gelenkstück zusammengefügt werden.
Max. Drehmoment zum Anziehen der Klemmschrauben:
M6: 10 Nm.
M8: 25 Nm.
M10: 50 Nm.
Zubehör:
- Sechskantmutter DIN 985
- Sechskantschrauben DIN 933
- Zylinderschrauben DIN 6912
Zeichnungshinweis:
1) 15° Verzahnung
Ausführung: Gelenkstück, für Rundrohre
C: 16
D: 9
E: 40
G: 40
H: 45
K: 50
L: 93
M: 73
Mb (Nm): 91
Mv (Nm): 94
P: 33
RoHS: ja
S: M8
K0485.520
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Material Grundkörper: | Aluminium |
|---|---|
| Material Komponente: | Stahl |
| A=Innendurchmesser: | 20 |
| M: | 73 |
| H: | 45 |
| C: | 16 |
| D: | 9 |
| Ausführung 1: | Gelenkstück |
| Ausführung 2: | für Rundrohre |
| L: | 93 |
| Oberfläche Komponente: | verzinkt |
| E: | 40 |
| K: | 50 |
| P: | 33 |
| S: | M8 |
| Mb (Nm): | 91 |
| Mv (Nm): | 94 |
| PL Edelstahl: | false |
| F kN: | 4,9 |
| G: | 40 |
| RoHS: | konform |
Anmelden
Zubehör
Rundrohr Stahl - K0493
Ab
20,85 €*
Abonnement
42 Varianten verfügbar
Werkstoff: Stahl 1.0037. Aluminium EN AW-6060. Ausführung: Stahl verzinkt. Aluminium hell eloxiert. Hinweis: Die Fertigungstoleranzen der Rundrohre sind individuell auf das Rohrspannsystem abgestimmt. * Vollmaterial. Auf Anfrage: - Edelstahlrohre - Aluminiumrohre schwarz eloxiert - kundenspezifischer Zuschnitt D1: 12 ±0,1 L: 2000 D2: 9 Bezeichnung: Ø12 x 1,5 Material: Stahl Ausführung : Rundrohre Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Sechskantschraube DIN 933/ISO 4017, Stahl - K0871
Ab
0,25 €*
Abonnement
409 Varianten verfügbar
Werkstoff: Stahl. Ausführung: Stahl Festigkeitsklasse 8.8, schwarz oder galvanisch verzinkt. Stahl Festigkeitsklasse 10.9, schwarz oder galvanisch verzinkt. Stahl Festigkeitsklasse 12.9, schwarz. B: 90 D: M12 E: 21,1 G: M12 K: 7,5 L: 90 SW: 19 RoHS: ja Festigkeitsklasse: 8.8 K0871.412X90 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Sechskantmutter, Polyamid Klemmteil, niedrige Form DIN 985 erweitert - K1148
Ab
0,47 €*
Abonnement
49 Varianten verfügbar
Werkstoff: Stahl oder Edelstahl (A 2). Ausführung: Stahl galvanisch verzinkt. Edelstahl blank. Bestellbeispiel: K1148.203 Hinweis: Beim Aufdrehen der Mutter auf das Gewinde wird der Kunststoffring plastisch und elastisch verformt. Der elastische Anteil bewirkt eine radial wirkende kraftschlüssige Sicherung gegen ein Lösen der Mutter. Die Kunststoffsicherung kann ihre Wirkung nur entfalten, wenn sich die Sechskantmutter vollständig auf der Schraubverbindung befindet. Die Schraubenlänge ist so zu wählen dass mindestens zwei Gewindegänge aus der Mutter hervorstehen. Durch die plastische Verformung der Kunststoffsicherung darf diese Sechskantmutter nur einmalig verwendet werden. Temperaturbereich: -50 °C bis +120 °C. D: M6 E: 11,05 G: M6 H: 6 M: 4 SW: 10 RoHS: false Ausprägung: niedrige Form Festigkeitsklasse: 10 K1148.306 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

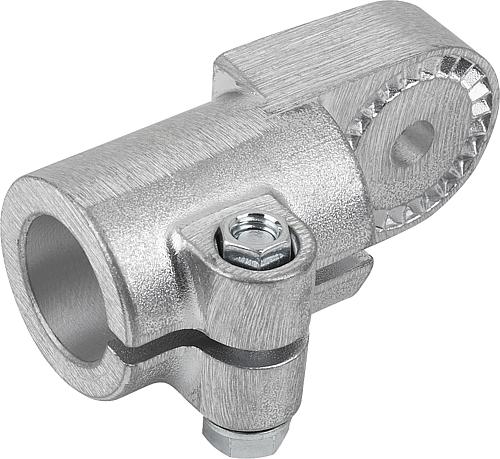

Rohrverbinder Gelenkstück mit Innenverzahnung für Rundrohre Aluminium, Komp: Stahl verzinkt - K0484
Ab
13,43 €*
Abonnement
8 Varianten verfügbar
Werkstoff: Aluminiumguss. Klemmschraube mit Mutter, Stahl. Ausführung: gleitgeschliffen. Klemmschraube mit Mutter verzinkt. Hinweis: Rohrverbinder Gelenkstücke mit Innenverzahnung können mit Rohrverbinder Gelenkstücke mit Außenverzahnung (K0485) zu einem Gelenkstück zusammengefügt werden. Max. Drehmoment zum Anziehen der Klemmschrauben: M6: 10 Nm. M8: 25 Nm. M10: 50 Nm. Zubehör: - Sechskantmutter DIN 985 - Sechskantschrauben DIN 933 - Zylinderschrauben DIN 6912 Zeichnungshinweis: 1) 15° Verzahnung Ausführung: Gelenkstück, für Rundrohre C: 10,5 D: 7,5 E: 26 G: 29,4 H: 25 K: 30 L: 57 M: 44 Mb (Nm): 28 Mv (Nm): 9 P: 21 RoHS: ja S: M6 K0484.512 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

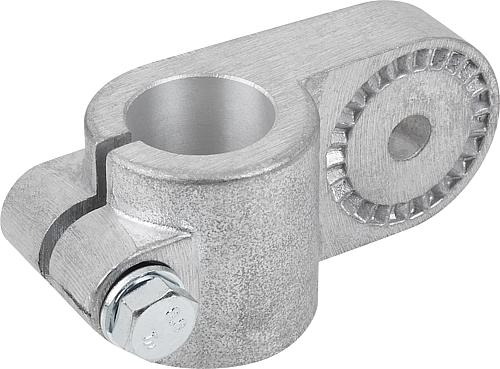

Rohrverbinder Gelenkstück mit Innenverzahnung für Rundrohre Aluminium, Komp: Stahl verzinkt - K0486
