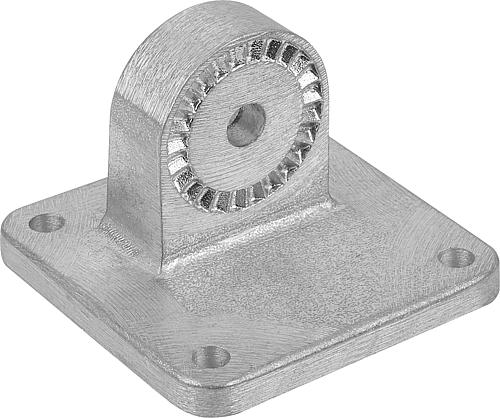

Rohrverbinder mit Fuß H=75 G=75 Aluminium, Komp: Stahl - K0487.530
Rohrverbinder mit Fuß H=75 G=75 Aluminium, Komp: Stahl - K0487.530
Produktnummer:
7698413
Rohrverbinder mit Fuß H=75 G=75 Aluminium, Komp: Stahl - K0487.530
EAN-Nr.:
4059245587599
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
16,13 €*
16,46 €*
(2% gespart)
|
| Bis 24 |
15,21 €*
16,46 €*
(7.59% gespart)
|
| Bis 49 |
14,75 €*
16,46 €*
(10.39% gespart)
|
| Bis 99 |
14,40 €*
16,46 €*
(12.52% gespart)
|
| Ab 100 |
13,82 €*
16,46 €*
(16.04% gespart)
|
Produktinformationen "Rohrverbinder mit Fuß H=75 G=75 Aluminium, Komp: Stahl - K0487.530"
Werkstoff:
Aluminiumguss.
Klemmschraube mit Mutter, Stahl.
Ausführung:
gleitgeschliffen.
Klemmschraube mit Mutter verzinkt.
Hinweis:
Rohrverbinder Gelenkstücke mit Innenverzahnung können mit Rohrverbinder Gelenkstücke mit Außenverzahnung (K0485) zu einem Gelenkstück zusammengefügt werden.
Max. Drehmoment zum Anziehen der Klemmschrauben:
M6: 10 Nm.
M8: 25 Nm.
M10: 50 Nm.
Zubehör:
- Sechskantmutter DIN 985
- Sechskantschrauben DIN 933
- Zylinderschrauben DIN 6912
Zeichnungshinweis:
1) 15° Verzahnung
Ausführung: mit Fuß
C: 16
D: 9
E: 40
K: 57
L: 52,5
M: 33
N: 7,5
RoHS: ja
S: M8
K0487.530
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Material Grundkörper: | Aluminium |
|---|---|
| A: | 6,5 (4x) |
| D: | 9 |
| Material Komponente: | Stahl |
| M: | 33 |
| L: | 52,5 |
| E: | 40 |
| Ausführung 1: | mit Fuß |
| C: | 16 |
| K: | 57 |
| G=Breite: | 75 |
| H=Länge: | 75 |
| PL Edelstahl: | false |
| N: | 7,5 |
| S: | M8 |
| RoHS: | konform |
| Oberfläche Komponente: | verzinkt |
