Flachspanner Fest 15x3, D1=4, L1=12, Form: A Schmal, Stahl - K1168.104
Flachspanner Fest 15x3, D1=4, L1=12, Form: A Schmal, Stahl - K1168.104
Produktnummer:
7299332
Flachspanner Fest 15x3, D1=4, L1=12, Form: A Schmal, Stahl - K1168.104
EAN-Nr.:
4059245267668
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
28,56 €*
28,85 €*
(1.01% gespart)
|
| Bis 24 |
28,27 €*
28,85 €*
(2.01% gespart)
|
| Bis 49 |
28,12 €*
28,85 €*
(2.53% gespart)
|
| Bis 99 |
27,98 €*
28,85 €*
(3.02% gespart)
|
| Ab 100 |
27,84 €*
28,85 €*
(3.5% gespart)
|

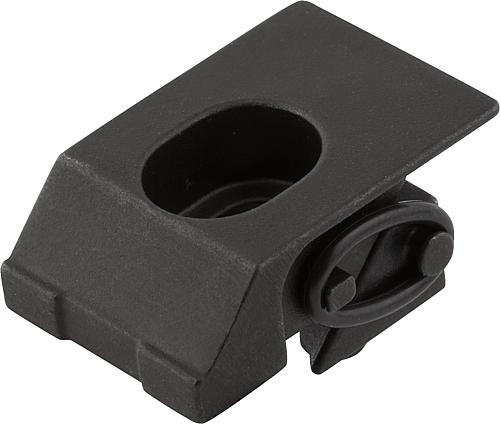

Produktinformationen "Flachspanner Fest 15x3, D1=4, L1=12, Form: A Schmal, Stahl - K1168.104"
Werkstoff:
Vergütungsstahl.
Ausführung:
gehärtet (33-39 HRC) und brüniert.
Hinweis:

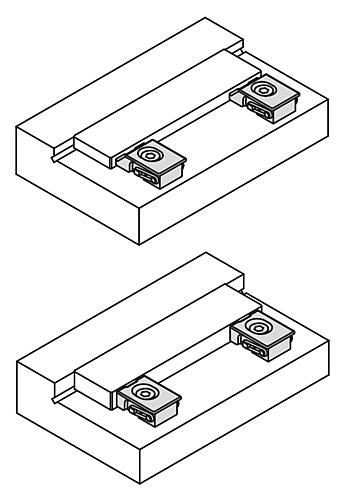

Mit diesen Flachspannern können besonders niedrige Werkstücke gespannt werden.
Spannelement mit Niederzugwirkung.
Spannelement und Gegenhalter kompakt in einer Einheit verbaut.

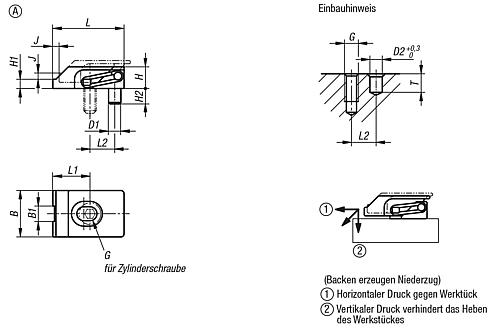

Zeichnungshinweis:
Das Maß L1 bezieht sich auf den gespannten Zustand.
B: 15
B1: 5
D1: 4
D2: 4
G: M4
H: 3
H1: 7
H2: 5
J: 2
L: 23
L1: 12
L2: 8
T: 6
RoHS: ja
Form: A
Anwendung: bearbeitete Teile
Ausführung: fest
Ausprägung: schmal
Befestigungsart: Befestigungsbohrungen
Spannkraft max. kN: 2
Anziehdrehmoment max. Nm: 2,7
K1168.104
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Vergütungsstahl.
Ausführung:
gehärtet (33-39 HRC) und brüniert.
Hinweis:
Mit diesen Flachspannern können besonders niedrige Werkstücke gespannt werden.
Spannelement mit Niederzugwirkung.
Spannelement und Gegenhalter kompakt in einer Einheit verbaut.
Zeichnungshinweis:
Das Maß L1 bezieht sich auf den gespannten Zustand.
B: 15
B1: 5
D1: 4
D2: 4
G: M4
H: 3
H1: 7
H2: 5
J: 2
L: 23
L1: 12
L2: 8
T: 6
RoHS: ja
Form: A
Anwendung: bearbeitete Teile
Ausführung: fest
Ausprägung: schmal
Befestigungsart: Befestigungsbohrungen
Spannkraft max. kN: 2
Anziehdrehmoment max. Nm: 2,7
K1168.104
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| B1: | 5 |
|---|---|
| Material Grundkörper: | Stahl |
| B=Breite: | 15 |
| Form: | A |
| H=Höhe: | 7 |
| Ausführung 1: | fest |
| Ausführung 2: | schmal |
| Befestigungsart: | Befestigungsbohrungen |
| Oberfläche Grundkörper: | gehärtet und brüniert |
| H2: | 5 |
| Anwendung: | bearbeitete Teile |
| Anzieh- drehmoment max. Nm: | 2,7 |
| H1: | 3 |
| D1=Bolzendurchmesser: | 4 |
| D2: | 4 |
| T: | 6 |
| L=Länge: | 23 |
| L2: | 8 |
| G=Gewinde: | M4 |
| RoHS: | konform |
| J: | 2 |
| L1=Bohrungsabstand von Kante: | 12 |
| Spannkraft max. kN: | 2 |
