Exzenterhebel einstellbar Gr.2 M10x40, A=100, B=33, Polyamid rot RAL3020, Komp: Stahl - K0648.25218410x40
Exzenterhebel einstellbar Gr.2 M10x40, A=100, B=33, Polyamid rot RAL3020, Komp: Stahl - K0648.25218410x40
Produktnummer:
7292947
Exzenterhebel einstellbar Gr.2 M10x40, A=100, B=33, Polyamid rot RAL3020, Komp: Stahl - K0648.25218410x40
EAN-Nr.:
4059245321568
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
8,76 €*
9,13 €*
(4.05% gespart)
|
| Bis 24 |
8,21 €*
9,13 €*
(10.08% gespart)
|
| Bis 49 |
7,94 €*
9,13 €*
(13.03% gespart)
|
| Bis 99 |
7,67 €*
9,13 €*
(15.99% gespart)
|
| Bis 999 |
7,12 €*
9,13 €*
(22.02% gespart)
|
| Ab 1000 |
6,57 €*
9,13 €*
(28.04% gespart)
|
Produktinformationen "Exzenterhebel einstellbar Gr.2 M10x40, A=100, B=33, Polyamid rot RAL3020, Komp: Stahl - K0648.25218410x40"
Werkstoff:
Griffhebel und Druckscheibe aus Kunststoff PA 66 glasfaserverstärkt.
Achsbolzen Edelstahl 1.4305.
Stiftschraube und Scheibe Stahl, Festigkeitsklasse 5.8.
Ausführung:
Griffhebel verkehrsrot RAL3020.
Druckscheibe schwarz.
Achsbolzen blank.
Stiftschraube und Scheibe blau passiviert.
Hinweis:
Exzenterhebel einstellbar werden eingesetzt, wenn die Lage des Spannhebels zur Spannachse nur eine bestimmte Stellung erlaubt (Störkreis). Über das an der Stiftschraube befindliche Feingewinde wird die genaue Stellung des Spannhebels mit Hilfe eines Schraubendrehers eingestellt.
Kunststoffe haben die Eigenschaft, dass sie unter Last kriechen (Retardation), dies kann zu einer verminderten Spannkraft führen.

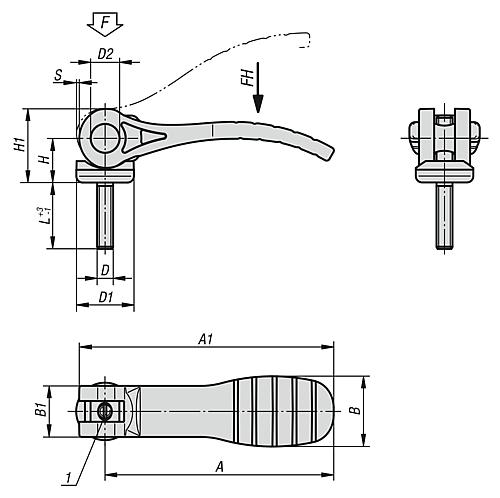

Zeichnungshinweis:
1) Stift zur Feinjustage des Spannhebels
A: 100
A1: 110
B: 33
B1: 24
D: M10
D1: 27,1
D2: 11
H: 16,2
H1: 27,7
L: 40
RoHS: ja
Hub S: 1,5
Größe: 2
Ausführung: einstellbar
Gewindeart: Außengewinde
Handkraft FH N: 170
Spannkraft F kN: 5
K0648.25218410X40
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Griffhebel und Druckscheibe aus Kunststoff PA 66 glasfaserverstärkt.
Achsbolzen Edelstahl 1.4305.
Stiftschraube und Scheibe Stahl, Festigkeitsklasse 5.8.
Ausführung:
Griffhebel verkehrsrot RAL3020.
Druckscheibe schwarz.
Achsbolzen blank.
Stiftschraube und Scheibe blau passiviert.
Hinweis:
Exzenterhebel einstellbar werden eingesetzt, wenn die Lage des Spannhebels zur Spannachse nur eine bestimmte Stellung erlaubt (Störkreis). Über das an der Stiftschraube befindliche Feingewinde wird die genaue Stellung des Spannhebels mit Hilfe eines Schraubendrehers eingestellt.
Kunststoffe haben die Eigenschaft, dass sie unter Last kriechen (Retardation), dies kann zu einer verminderten Spannkraft führen.
Zeichnungshinweis:
1) Stift zur Feinjustage des Spannhebels
A: 100
A1: 110
B: 33
B1: 24
D: M10
D1: 27,1
D2: 11
H: 16,2
H1: 27,7
L: 40
RoHS: ja
Hub S: 1,5
Größe: 2
Ausführung: einstellbar
Gewindeart: Außengewinde
Handkraft FH N: 170
Spannkraft F kN: 5
K0648.25218410X40
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Gewindelänge: | 40 |
|---|---|
| Größe: | 2 |
| Ausführung: | einstellbar |
| Farbe: | rot |
| Gewindegröße: | M10 |
| Grifflänge (mm): | 110 mm |
| Griffhöhe (mm): | 27,7 mm |
| Material Komponente: | Stahl |
| Griffbreite (mm): | 33 mm |
| Material Grundkörper: | Polyamid |
| Farbe Grundkörper: | verkehrsrot |
| Gewindeart: | Außengewinde |
