Exzenterhebel einstellbar Gr.1 M05x50, A=70,4, B=21,5, Aluminium rot RAL3003 pulverbeschichtet, Komp: Stahl - K0006.1501405x50
Exzenterhebel einstellbar Gr.1 M05x50, A=70,4, B=21,5, Aluminium rot RAL3003 pulverbeschichtet, Komp: Stahl - K0006.1501405x50
Produktnummer:
7291625
Exzenterhebel einstellbar Gr.1 M05x50, A=70,4, B=21,5, Aluminium rot RAL3003 pulverbeschichtet, Komp: Stahl - K0006.1501405x50
EAN-Nr.:
4059245246618
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
9,60 €*
10,00 €*
(4% gespart)
|
| Bis 24 |
9,00 €*
10,00 €*
(10% gespart)
|
| Bis 49 |
8,70 €*
10,00 €*
(13% gespart)
|
| Bis 99 |
8,40 €*
10,00 €*
(16% gespart)
|
| Bis 999 |
7,80 €*
10,00 €*
(22% gespart)
|
| Ab 1000 |
7,20 €*
10,00 €*
(28% gespart)
|
Produktinformationen "Exzenterhebel einstellbar Gr.1 M05x50, A=70,4, B=21,5, Aluminium rot RAL3003 pulverbeschichtet, Komp: Stahl - K0006.1501405x50"
Werkstoff:
Griffhebel aus Aluminiumguss EN AC-46200.
Druckscheibe aus Kunststoff PA 66 GF 35-X glasfaserverstärkt.
Achsbolzen Edelstahl 1.4305.
Stiftschraube und Scheibe Stahl Festigkeitsklasse 5.8.
Ausführung:
Griffhebel pulverbeschichtet rot RAL 3003 Feinstruktur.
Druckscheibe schwarz.
Achsbolzen blank.
Stiftschraube und Scheibe Stahl blau passiviert
Hinweis:
Exzenterhebel einstellbar werden eingesetzt, wenn die Lage des Spannhebels zur Spannachse nur eine bestimmte Stellung erlaubt (Störkreis). Über das an der Stiftschraube befindliche Feingewinde wird die genaue Stellung des Spannhebels mit Hilfe eines Schraubendrehers eingestellt.
Kunststoffe haben die Eigenschaft, dass sie unter Last kriechen (Retardation).

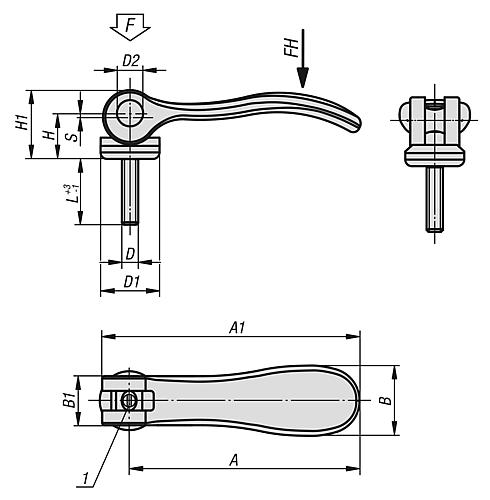

Zeichnungshinweis:
1) Stift zur Feinjustage des Spannhebels
A: 70,4
A1: 79,2
B: 21,5
B1: 15
D: M5
D1: 18,1
D2: 9
H: 14,5
H1: 22
L: 50
RoHS: ja
Hub S: 1,2
Größe: 1
Ausführung: einstellbar
Gewindeart: Außengewinde
Handkraft FH N: 120
Spannkraft F kN: 4
Farbe Grundkörper: rubinrot RAL 3003
K0006.1501405X50
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Griffhebel aus Aluminiumguss EN AC-46200.
Druckscheibe aus Kunststoff PA 66 GF 35-X glasfaserverstärkt.
Achsbolzen Edelstahl 1.4305.
Stiftschraube und Scheibe Stahl Festigkeitsklasse 5.8.
Ausführung:
Griffhebel pulverbeschichtet rot RAL 3003 Feinstruktur.
Druckscheibe schwarz.
Achsbolzen blank.
Stiftschraube und Scheibe Stahl blau passiviert
Hinweis:
Exzenterhebel einstellbar werden eingesetzt, wenn die Lage des Spannhebels zur Spannachse nur eine bestimmte Stellung erlaubt (Störkreis). Über das an der Stiftschraube befindliche Feingewinde wird die genaue Stellung des Spannhebels mit Hilfe eines Schraubendrehers eingestellt.
Kunststoffe haben die Eigenschaft, dass sie unter Last kriechen (Retardation).
Zeichnungshinweis:
1) Stift zur Feinjustage des Spannhebels
A: 70,4
A1: 79,2
B: 21,5
B1: 15
D: M5
D1: 18,1
D2: 9
H: 14,5
H1: 22
L: 50
RoHS: ja
Hub S: 1,2
Größe: 1
Ausführung: einstellbar
Gewindeart: Außengewinde
Handkraft FH N: 120
Spannkraft F kN: 4
Farbe Grundkörper: rubinrot RAL 3003
K0006.1501405X50
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Ausführung: | einstellbar |
|---|---|
| Größe: | 1 |
| Gewindelänge: | 50 |
| Farbe: | rot |
| Farbe Grundkörper: | rubinrot |
| Gewindegröße: | M5 |
| Grifflänge (mm): | 79,2 mm |
| Oberfläche Grundkörper: | pulverbeschichtet |
| Griffhöhe (mm): | 22 mm |
| Griffbreite (mm): | 21,5 mm |
| Gewindeart: | Außengewinde |
| Material Grundkörper: | Aluminium |
| Material Komponente: | Stahl |
