Arretierbolzen kurze Ausführung mit Gewindesicherung Gr.0 M08X1, D=4, Form: CP mit Rastnut ohne Kontermutter - K1097.197004
Arretierbolzen kurze Ausführung mit Gewindesicherung Gr.0 M08X1, D=4, Form: CP mit Rastnut ohne Kontermutter - K1097.197004
Produktnummer:
7297623
Arretierbolzen kurze Ausführung mit Gewindesicherung Gr.0 M08X1, D=4, Form: CP mit Rastnut ohne Kontermutter - K1097.197004
EAN-Nr.:
4059245259212
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
15,59 €*
16,24 €*
(4% gespart)
|
| Bis 24 |
14,62 €*
16,24 €*
(9.98% gespart)
|
| Bis 49 |
14,13 €*
16,24 €*
(12.99% gespart)
|
| Bis 99 |
13,64 €*
16,24 €*
(16.01% gespart)
|
| Ab 100 |
12,67 €*
16,24 €*
(21.98% gespart)
|
Produktinformationen "Arretierbolzen kurze Ausführung mit Gewindesicherung Gr.0 M08X1, D=4, Form: CP mit Rastnut ohne Kontermutter - K1097.197004"
Werkstoff:
Stahlausführung:
Gewindestift und Arretierstift Automatenstahl.
Edelstahlausführung:
Arretierstift nicht gehärtet:
Gewindehülse und Arretierstift 1.4305.
Pilzgriff Thermoplast schwarzgrau.
Gewindesicherung Polyamid blau.
Ausführung:
Stahlausführung:
Arretierstift gehärtet, geschliffen und brüniert.
Edelstahlausführung:
Arretierstift nicht gehärtet, geschliffen und blank.
Hinweis:
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form CP zu verwenden.
Durch die Gewindesicherung kann die Einbautiefe exakt auf die vorhandenen Bauteile abgestimmt werden, somit ist kein Anschlagen notwendig.
Die Gewindesicherung ist eine klemmende Polyamid Beschichtung, die punktuell (Fleck) aufgetragen ist.
Auf Anfrage:
Sonderausführungen.
Zubehör:
Distanzringe K0665

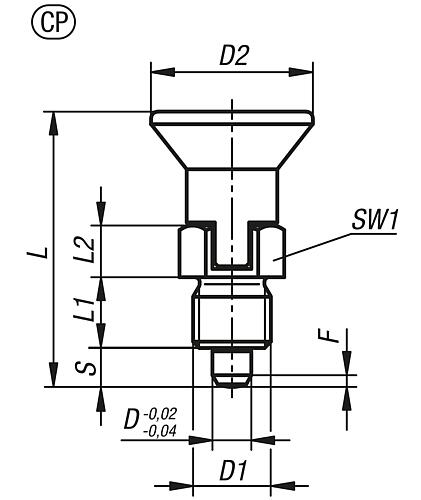

D: 4
D1: M8x1
D2: 18
H: 4
L: 29,5
L1: 6
L2: 6
SW1: 10
RoHS: ja
F x 30°: 1
Form: CP
Größe: 0
Ausführung: mit Rastnut
Farbe Komponente: schwarzgrau RAL 7021
Federkraft Ende F2 ca. N: 12
Federkraft Anfang F1 ca. N: 4
K1097.197004
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Stahlausführung:
Gewindestift und Arretierstift Automatenstahl.
Edelstahlausführung:
Arretierstift nicht gehärtet:
Gewindehülse und Arretierstift 1.4305.
Pilzgriff Thermoplast schwarzgrau.
Gewindesicherung Polyamid blau.
Ausführung:
Stahlausführung:
Arretierstift gehärtet, geschliffen und brüniert.
Edelstahlausführung:
Arretierstift nicht gehärtet, geschliffen und blank.
Hinweis:
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form CP zu verwenden.
Durch die Gewindesicherung kann die Einbautiefe exakt auf die vorhandenen Bauteile abgestimmt werden, somit ist kein Anschlagen notwendig.
Die Gewindesicherung ist eine klemmende Polyamid Beschichtung, die punktuell (Fleck) aufgetragen ist.
Auf Anfrage:
Sonderausführungen.
Zubehör:
Distanzringe K0665
D: 4
D1: M8x1
D2: 18
H: 4
L: 29,5
L1: 6
L2: 6
SW1: 10
RoHS: ja
F x 30°: 1
Form: CP
Größe: 0
Ausführung: mit Rastnut
Farbe Komponente: schwarzgrau RAL 7021
Federkraft Ende F2 ca. N: 12
Federkraft Anfang F1 ca. N: 4
K1097.197004
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Material Grundkörper: | Edelstahl |
|---|---|
| SW1: | 10 |
| Material Komponente: | Thermoplast |
| Größe: | 0 |
| Farbe Komponente: | schwarzgrau |
| Ausführung 1: | mit Rastnut |
| Form: | CP |
| Ausführung 2: | kurze Ausführung |
| Oberfläche Grundkörper: | ungehärtet |
| D=Bolzendurchmesser: | 4 |
| D2: | 18 |
| L=Länge: | 29,5 |
| L1: | 6 |
| L2: | 6 |
| D1=Gewinde: | M8x1 |
| Federkraft Anfang F1 ca. N: | 4 |
| Federkraft Ende F2 ca. N: | 12 |
| F x 30°: | 1 |
| Kontermutter: | ohne Kontermutter |
| Stahlschlüssel Grundkörper: | 1.4305 |
| Hub S: | 4 |
| Form-Typ: | mit Rastnut, ohne Kontermutter |
