Zentrierspanner mit Kugel, Form: A Stahl, D =11,7, D=14,2 - K0358.101203
Zentrierspanner mit Kugel, Form: A Stahl, D =11,7, D=14,2 - K0358.101203
Produktnummer:
6713228
Zentrierspanner mit Kugel, Form: A Stahl, D =11,7, D=14,2 - K0358.101203
EAN-Nr.:
4059245021147
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
281,25 €*
284,09 €*
(1% gespart)
|
| Bis 24 |
278,41 €*
284,09 €*
(2% gespart)
|
| Bis 49 |
276,99 €*
284,09 €*
(2.5% gespart)
|
| Bis 99 |
275,57 €*
284,09 €*
(3% gespart)
|
| Ab 100 |
274,15 €*
284,09 €*
(3.5% gespart)
|
Produktinformationen "Zentrierspanner mit Kugel, Form: A Stahl, D =11,7, D=14,2 - K0358.101203"
Werkstoff: Körper 1.2842.
Kugeln und Sechskant 1.4112.
Zugfeder 1.4310.
Ausführung: Körper gehärtet und brüniert. Kugeln und Sechskant gehärtet und geschliffen.
Hinweis: Form A: mit Kugel geeignet für das Spannen in Löchern, wo leichte Abdrücke akzeptabel sind.
Anwendung: Werkstücke in vorgegebenen Bohrungen von innen nach außen autozentrisch positionieren und spannen.
Vorteile: - Präzise Selbstzentrierung.
- Verzugfreies Spannen.
- Große Verstellwege.
- Geringe Bauhöhe.

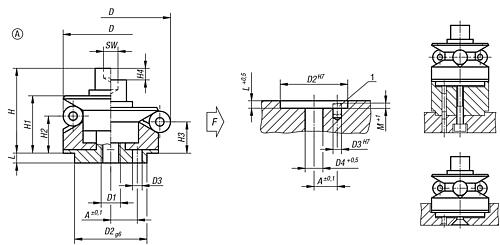

Technische Daten: Wiederholgenauigkeit ±0,025
Rundlaufgenauigkeit ±0,05
D min.: 11,7
SW: 3
L: 3,5
H4: 1,5
H3: 3
D2: 10
H2: 4,2
D4: 4,3
D3: 1,5
M: 2,5
H1: 10
H: 15
D1: M4
Kugel-Ø: 2,5
Anzahl Kugeln/ 6-kant: 3
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Kugeln und Sechskant 1.4112.
Zugfeder 1.4310.
Ausführung: Körper gehärtet und brüniert. Kugeln und Sechskant gehärtet und geschliffen.
Hinweis: Form A: mit Kugel geeignet für das Spannen in Löchern, wo leichte Abdrücke akzeptabel sind.
Anwendung: Werkstücke in vorgegebenen Bohrungen von innen nach außen autozentrisch positionieren und spannen.
Vorteile: - Präzise Selbstzentrierung.
- Verzugfreies Spannen.
- Große Verstellwege.
- Geringe Bauhöhe.
Technische Daten: Wiederholgenauigkeit ±0,025
Rundlaufgenauigkeit ±0,05
D min.: 11,7
SW: 3
L: 3,5
H4: 1,5
H3: 3
D2: 10
H2: 4,2
D4: 4,3
D3: 1,5
M: 2,5
H1: 10
H: 15
D1: M4
Kugel-Ø: 2,5
Anzahl Kugeln/ 6-kant: 3
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| A: | 3,5 |
|---|---|
| M: | 2,5 |
| D1: | M4 |
| L: | 3,5 |
| D2: | 10 |
| H2: | 4,2 |
| Ausführung 1: | mit Kugel |
| Form: | A |
| H1: | 10 |
| Material Grundkörper: | Stahl |
| Material Komponente: | Stahl |
| Oberfläche Komponente: | gehärtet und geschliffen |
| Anwendung: | Rohteile |
| H4: | 1,5 |
| Oberfläche Grundkörper: | gehärtet und brüniert |
| RoHS: | konform |
| Anzahl Kugeln: | 3 |
| D3: | 1,5 |
| Anzieh- drehmoment max. Nm: | 5 |
| D4: | 4,3 |
| H: | 15 |
| SW: | 3 |
| H3: | 3 |
| D=Durchmesser max.: | 14,2 |
| D=Durchmesser min.: | 11,7 |
| Kugel-Ø: | 2,5 |
| Spannart: | Innenspannung |
| Spannkraft max. kN: | 0,5 |
