Spannelement Arness - K0021.01

Produktinformationen "Spannelement Arness - K0021.01"
Werkstoff: Stahl.
Kugelknopf Duroplast PF 31.
Ausführung: Gehäuse silbergrau hammerschlaglackiert.
Alle übrigen Teile brüniert.
Kugelknopf rot.
Hinweis: Der Zustellweg beträgt 12 mm. Innerhalb des kurzen Spannweges von 1,5 mm tritt in jeder Lage Selbsthemmung ein. Es ist daher möglich, Werkstücke mit Toleranzen bis zu 1 mm sicher zu spannen. Das Spannelement "arness" läßt sich in jeder horizontalen und vertikalen Lage einbauen.
Um eine individuelle Anpassung an die verschiedenen Gegebenheiten zu erreichen, wurden mehrere genormte Zusatzteile entwickelt. Sie werden als Sonderzubehör geliefert. Alle stark beanspruchten Teile des Kurvensystems sowie das Druckstück sind einsatzgehärtet.
Die höchstzulässige Spannkraft liegt bei 4905 N.

Gewicht ca. kg: 0,250

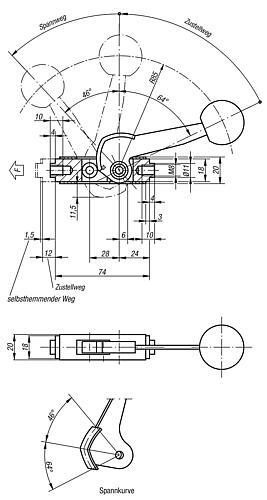

Abmessungen: siehe Zeichnung
Eigenschaften
Farbe: grau
Breite (mm): 20 mm

0 von 0 Bewertungen

Geben Sie eine Bewertung ab!

Teilen Sie Ihre Erfahrungen mit dem Produkt mit anderen Kunden.

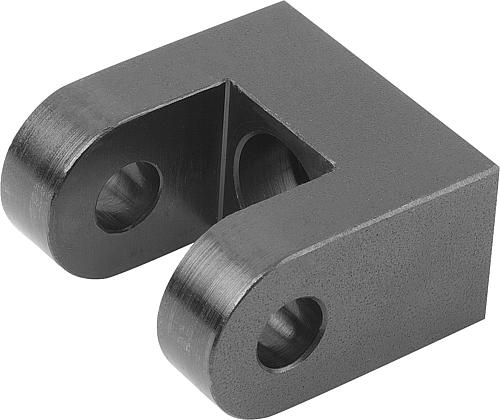

Gabelstück Stahl - K0021.02
Werkstoff: Stahl Ausführung: brüniert Hinweis: Der Zustellweg beträgt 12 mm. Innerhalb des kurzen Spannweges von 1,5 mm tritt in jeder Lage Selbsthemmung ein. Es ist daher möglich, Werkstücke mit Toleranzen bis zu 1 mm sicher zu spannen. Das Spannelement "arness" läßt sich in jeder horizontalen und vertikalen Lage einbauen. Um eine individuelle Anpassung an die verschiedenen Gegebenheiten zu erreichen, wurden mehrere genormte Zusatzteile entwickelt. Sie werden als Sonderzubehör geliefert. Alle stark beanspruchten Teile des Kurvensystems sowie das Druckstück sind einsatzgehärtet. Die höchstzulässige Spannkraft liegt bei 4905 N. Gewicht ca. kg: 0,120 Artikel: Gabel

Ab 29,87 €*
Zugbügel Stahl - K0021.03
Werkstoff: Stahl Ausführung: brüniert Hinweis: Der Zustellweg beträgt 12 mm. Innerhalb des kurzen Spannweges von 1,5 mm tritt in jeder Lage Selbsthemmung ein. Es ist daher möglich, Werkstücke mit Toleranzen bis zu 1 mm sicher zu spannen. Das Spannelement "arness" läßt sich in jeder horizontalen und vertikalen Lage einbauen. Um eine individuelle Anpassung an die verschiedenen Gegebenheiten zu erreichen, wurden mehrere genormte Zusatzteile entwickelt. Sie werden als Sonderzubehör geliefert. Alle stark beanspruchten Teile des Kurvensystems sowie das Druckstück sind einsatzgehärtet. Die höchstzulässige Spannkraft liegt bei 4905 N. Gewicht ca. kg: 0,250 Artikel: Zugbügel

Ab 42,01 €*
Druckstück Stahl - K0021.04
Werkstoff: Stahl Ausführung: brüniert Hinweis: Der Zustellweg beträgt 12 mm. Innerhalb des kurzen Spannweges von 1,5 mm tritt in jeder Lage Selbsthemmung ein. Es ist daher möglich, Werkstücke mit Toleranzen bis zu 1 mm sicher zu spannen. Das Spannelement "arness" läßt sich in jeder horizontalen und vertikalen Lage einbauen. Um eine individuelle Anpassung an die verschiedenen Gegebenheiten zu erreichen, wurden mehrere genormte Zusatzteile entwickelt. Sie werden als Sonderzubehör geliefert. Alle stark beanspruchten Teile des Kurvensystems sowie das Druckstück sind einsatzgehärtet. Die höchstzulässige Spannkraft liegt bei 4905 N. Gewicht ca. kg: 0,010 Artikel: Druckstück

Ab 3,26 €*
