Spanndorn mit seitlicher Klemmung, Form: A Baustahl, D =17,8, D=28,7 - K0643.118029
Spanndorn mit seitlicher Klemmung, Form: A Baustahl, D =17,8, D=28,7 - K0643.118029
Produktnummer:
6717698
Spanndorn mit seitlicher Klemmung, Form: A Baustahl, D =17,8, D=28,7 - K0643.118029
EAN-Nr.:
4059245020867
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
233,77 €*
236,13 €*
(1% gespart)
|
| Bis 24 |
231,41 €*
236,13 €*
(2% gespart)
|
| Bis 49 |
230,23 €*
236,13 €*
(2.5% gespart)
|
| Bis 99 |
229,05 €*
236,13 €*
(3% gespart)
|
| Ab 100 |
227,87 €*
236,13 €*
(3.5% gespart)
|
Produktinformationen "Spanndorn mit seitlicher Klemmung, Form: A Baustahl, D =17,8, D=28,7 - K0643.118029"
Werkstoff: Gehäuse Baustahl.
Spannschraube Vergütungsstahl.
Ausführung: Gehäuse brüniert. Spannschraube vergütet auf 10.9, gehärtet und PTFE beschichtet.
Hinweis: Der Spanndorn ist durch die seitliche Spannung besonders für die Zweitbearbeitung von Dreh- und Frästeilen mit Sackloch geeignet. Durch drehen oder fräsen kann der Durchmesser D dem zu spannenden Werkstückdurchmesser angepasst werden.
Die Spannbewegung erfolgt manuell mit einem Inbusschlüssel.
* D min. = Kleinster zulässiger Durchmesser auf den "D" gedreht oder gefräst werden darf.
Montage: Den Spanndorn ca. 0,1 mm (Spannweg) über den Durchmesser im Ruhestand weiten. Nun kann der Spanndorn auf den erforderlichen Durchmesser gedreht bzw. gefräst werden. Für die Bearbeitung wird ein Verriegelungsring mitgeliefert.
Der Flansch kann bei Bedarf in einer Passbohrung oder mit Passstiften zentriert werden.
Form A wird mit 6 Befestigungsschrauben geliefert.
Gewicht ca. kg: 0,425
Spannkraft max. kN: 20
Anziehdrehmoment max. Nm: 66

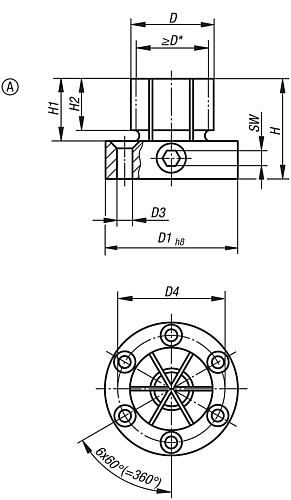

SW: 6
H2: 17,5
H1: 22,4
H: 41,3
D4: 39,4
D3 für Senkschraube: M4
D1: 50
D min.: 17,8
D: 28,7
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Spannschraube Vergütungsstahl.
Ausführung: Gehäuse brüniert. Spannschraube vergütet auf 10.9, gehärtet und PTFE beschichtet.
Hinweis: Der Spanndorn ist durch die seitliche Spannung besonders für die Zweitbearbeitung von Dreh- und Frästeilen mit Sackloch geeignet. Durch drehen oder fräsen kann der Durchmesser D dem zu spannenden Werkstückdurchmesser angepasst werden.
Die Spannbewegung erfolgt manuell mit einem Inbusschlüssel.
* D min. = Kleinster zulässiger Durchmesser auf den "D" gedreht oder gefräst werden darf.
Montage: Den Spanndorn ca. 0,1 mm (Spannweg) über den Durchmesser im Ruhestand weiten. Nun kann der Spanndorn auf den erforderlichen Durchmesser gedreht bzw. gefräst werden. Für die Bearbeitung wird ein Verriegelungsring mitgeliefert.
Der Flansch kann bei Bedarf in einer Passbohrung oder mit Passstiften zentriert werden.
Form A wird mit 6 Befestigungsschrauben geliefert.
Gewicht ca. kg: 0,425
Spannkraft max. kN: 20
Anziehdrehmoment max. Nm: 66
SW: 6
H2: 17,5
H1: 22,4
H: 41,3
D4: 39,4
D3 für Senkschraube: M4
D1: 50
D min.: 17,8
D: 28,7
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Material Grundkörper: | Baustahl |
|---|---|
| Material Komponente: | Vergütungsstahl |
| SW: | 6 |
| Form: | A |
| Ausführung 1: | mit seitlicher Klemmung |
| Oberfläche Grundkörper: | brüniert |
| D1: | 50 |
| H: | 41,3 |
| Oberfläche Komponente: | vergütet, gehärtet und PTFE-beschichtet |
| H2: | 17,5 |
| Anwendung: | bearbeitete Teile |
| Anzieh- drehmoment max. Nm: | 66 |
| H1: | 22,4 |
| D4: | 39,4 |
| D=Durchmesser max.: | 28,7 |
| D=Durchmesser min.: | 17,8 |
| D3 für Senkschraube ISO 10642: | M4 |
| RoHS: | konform |
| Spannart: | Innenspannung |
| Spannkraft max. kN: | 20 |
