Pendelauflage mit O-Ring M10X15, Form:P Vergütungsstahl, auswechselbare Einsätze, Komp:Polyurethan, SW=17 - K0289.610X015
Pendelauflage mit O-Ring M10X15, Form:P Vergütungsstahl, auswechselbare Einsätze, Komp:Polyurethan, SW=17 - K0289.610X015
Produktnummer:
6711713
Pendelauflage mit O-Ring M10X15, Form:P Vergütungsstahl, auswechselbare Einsätze, Komp:Polyurethan, SW=17 - K0289.610X015
EAN-Nr.:
4059245002221
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
88,71 €*
89,61 €*
(1% gespart)
|
| Bis 24 |
87,81 €*
89,61 €*
(2.01% gespart)
|
| Bis 49 |
87,37 €*
89,61 €*
(2.5% gespart)
|
| Bis 99 |
86,92 €*
89,61 €*
(3% gespart)
|
| Ab 100 |
86,47 €*
89,61 €*
(3.5% gespart)
|
Produktinformationen "Pendelauflage mit O-Ring M10X15, Form:P Vergütungsstahl, auswechselbare Einsätze, Komp:Polyurethan, SW=17 - K0289.610X015"
Werkstoff: Körper Vergütungsstahl.
Kugel rost- und säurebeständiger Stahl.
Einsatz:
Form P Edelstahl.
Ausführung: Körper vergütet und brüniert.
Kugel gehärtet und blank.
Einsatz:
Form P Polyurethan-Oberfläche Härte 60° Shore.
Hinweis: Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau. Die Kugel kann durch leichten Druck auf die Zylinderschraube aus dem Gehäuse entfernt werden.
Kugel gegen Verdrehen gesichert.
Vorteile: hohe Wirtschaftlichkeit durch die Austauschbarkeit der Einsätze.
Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
Dadurch wird eine gleichmäßige Bewegung gewährleistet.
Kugel-Ø: 13
D1: M10
D2: 10
D3: 10
L1: 15
Bestellnummer für Edelstahleinsatz: K0385.10126
L2: 19
Gewicht ca. g: 32
L3: 12
E: 19,6
S: 17
SW: 17
Gewicht ca. kg : 0,032
SW1: 3
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Kugel rost- und säurebeständiger Stahl.
Einsatz:
Form P Edelstahl.
Ausführung: Körper vergütet und brüniert.
Kugel gehärtet und blank.
Einsatz:
Form P Polyurethan-Oberfläche Härte 60° Shore.
Hinweis: Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau. Die Kugel kann durch leichten Druck auf die Zylinderschraube aus dem Gehäuse entfernt werden.
Kugel gegen Verdrehen gesichert.
Vorteile: hohe Wirtschaftlichkeit durch die Austauschbarkeit der Einsätze.
Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
Dadurch wird eine gleichmäßige Bewegung gewährleistet.
Kugel-Ø: 13
D1: M10
D2: 10
D3: 10
L1: 15
Bestellnummer für Edelstahleinsatz: K0385.10126
L2: 19
Gewicht ca. g: 32
L3: 12
E: 19,6
S: 17
SW: 17
Gewicht ca. kg : 0,032
SW1: 3
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

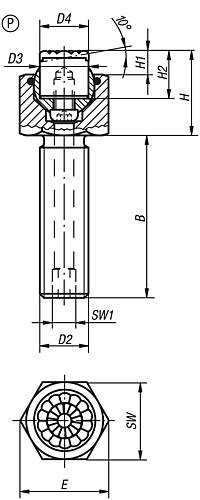

Eigenschaften
| SW1: | 3 |
|---|---|
| E: | 19,6 |
| Ausführung 1: | mit O-Ring |
| H=Höhe: | 19 |
| SW=Schlüsselweite: | 17 |
| Oberfläche Grundkörper: | vergütet und brüniert |
| Form: | P |
| Material Grundkörper: | Vergütungsstahl |
| Material Komponente: | Polyurethan |
| Ausführung 2: | auswechselbare Einsätze |
| Befestigungsart: | Außengewinde |
| Oberfläche Komponente: | gehärtet und blank |
| B=Gewindelänge: | 15 |
| D3: | 10 |
| D4: | 10 |
| H1: | 6 |
| H2: | 12 |
| D2=Gewinde: | M10 |
| Kugel-Ø: | 13 |
