Pendelauflage mit O-Ring M10X15, Form:M Vergütungsstahl, auswechselbare Einsätze, Komp:Werkzeugstahl, SW=17 - K0289.910X015
Pendelauflage mit O-Ring M10X15, Form:M Vergütungsstahl, auswechselbare Einsätze, Komp:Werkzeugstahl, SW=17 - K0289.910X015
Produktnummer:
6711741
Pendelauflage mit O-Ring M10X15, Form:M Vergütungsstahl, auswechselbare Einsätze, Komp:Werkzeugstahl, SW=17 - K0289.910X015
EAN-Nr.:
4059245002504
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
93,14 €*
94,08 €*
(1% gespart)
|
| Bis 24 |
92,20 €*
94,08 €*
(2% gespart)
|
| Bis 49 |
91,73 €*
94,08 €*
(2.5% gespart)
|
| Bis 99 |
91,26 €*
94,08 €*
(3% gespart)
|
| Ab 100 |
90,79 €*
94,08 €*
(3.5% gespart)
|
Produktinformationen "Pendelauflage mit O-Ring M10X15, Form:M Vergütungsstahl, auswechselbare Einsätze, Komp:Werkzeugstahl, SW=17 - K0289.910X015"
Werkstoff: Körper Vergütungsstahl.
Kugel rost- und säurebeständiger Stahl.
Einsatz:
Form M Werkzeugstahl mit Hartmetallriffelung.
Ausführung: Körper vergütet und brüniert.
Kugel gehärtet und blank.
Einsatz:
Form M brüniert.
Hinweis: Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau. Die Kugel kann durch leichten Druck auf die Zylinderschraube aus dem Gehäuse entfernt werden.
Kugel gegen Verdrehen gesichert.
Vorteile: hohe Wirtschaftlichkeit durch die Austauschbarkeit der Einsätze.
Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
Dadurch wird eine gleichmäßige Bewegung gewährleistet.
L2: 17
D1: M10
Kugel-Ø: 13
D2: 10
Bestellnummer für Gripper: 07113-10107
Gewicht ca. kg : 0,031
Belastbarkeit max. kN (nur bei statischer Belastung): 19
S: 17
E: 19,6
SW: 17
L3: 10
L1: 15
D3: 7,9
SW1: 3
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Kugel rost- und säurebeständiger Stahl.
Einsatz:
Form M Werkzeugstahl mit Hartmetallriffelung.
Ausführung: Körper vergütet und brüniert.
Kugel gehärtet und blank.
Einsatz:
Form M brüniert.
Hinweis: Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau. Die Kugel kann durch leichten Druck auf die Zylinderschraube aus dem Gehäuse entfernt werden.
Kugel gegen Verdrehen gesichert.
Vorteile: hohe Wirtschaftlichkeit durch die Austauschbarkeit der Einsätze.
Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
Dadurch wird eine gleichmäßige Bewegung gewährleistet.
L2: 17
D1: M10
Kugel-Ø: 13
D2: 10
Bestellnummer für Gripper: 07113-10107
Gewicht ca. kg : 0,031
Belastbarkeit max. kN (nur bei statischer Belastung): 19
S: 17
E: 19,6
SW: 17
L3: 10
L1: 15
D3: 7,9
SW1: 3
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

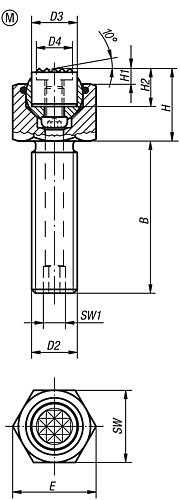

Eigenschaften
| SW1: | 3 |
|---|---|
| E: | 19,6 |
| Ausführung 1: | mit O-Ring |
| H=Höhe: | 17 |
| SW=Schlüsselweite: | 17 |
| Oberfläche Grundkörper: | vergütet und brüniert |
| Form: | M |
| Material Grundkörper: | Vergütungsstahl |
| Material Komponente: | Werkzeugstahl |
| Ausführung 2: | auswechselbare Einsätze |
| Befestigungsart: | Außengewinde |
| Oberfläche Komponente: | gehärtet und blank |
| B=Gewindelänge: | 15 |
| D3: | 10 |
| D4: | 7,9 |
| H1: | 4 |
| H2: | 10 |
| D2=Gewinde: | M10 |
| Belastbarkeit max. kN (nur bei statischer Belastung): | 19 |
| Kugel-Ø: | 13 |
