Pendelauflage mit O-Ring M06 D1=17, Form:M Vergütungsstahl, auswechselbare Einsätze, Komp:Vergütungsstahl - K0285.917X022
Pendelauflage mit O-Ring M06 D1=17, Form:M Vergütungsstahl, auswechselbare Einsätze, Komp:Vergütungsstahl - K0285.917X022
Produktnummer:
6711574
Pendelauflage mit O-Ring M06 D1=17, Form:M Vergütungsstahl, auswechselbare Einsätze, Komp:Vergütungsstahl - K0285.917X022
EAN-Nr.:
4059245000937
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
81,32 €*
82,15 €*
(1.01% gespart)
|
| Bis 24 |
80,50 €*
82,15 €*
(2.01% gespart)
|
| Bis 49 |
80,09 €*
82,15 €*
(2.51% gespart)
|
| Bis 99 |
79,68 €*
82,15 €*
(3.01% gespart)
|
| Ab 100 |
79,27 €*
82,15 €*
(3.51% gespart)
|
Produktinformationen "Pendelauflage mit O-Ring M06 D1=17, Form:M Vergütungsstahl, auswechselbare Einsätze, Komp:Vergütungsstahl - K0285.917X022"
Werkstoff: Körper Vergütungsstahl.
Kugel rost- und säurebeständiger Stahl.
Einsatz:
Form M Werkzeugstahl mit Hartmetallriffelung.
Ausführung: Körper vergütet und brüniert.
Kugel gehärtet und blank.
Einsatz:
Form M brüniert.
Hinweis: Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Die Kugel kann durch leichten Druck auf die Zylinderschraube aus dem Gehäuse entfernt werden.
Kugel gegen Verdrehen gesichert.
Vorteile: hohe Wirtschaftlichkeit durch die Austauschbarkeit der Einsätze.
Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
Dadurch wird eine gleichmäßige Bewegung gewährleistet.
D1: 17
Kugel-Ø: 13
L2: 7
Bestellnummer für Gripper: 07113-10107
Gewicht ca. kg : 0,031
Belastbarkeit max. kN (nur bei statischer Belastung): 28
L3: 10
L1: 22
D4: M6
D3: 7,9
D2: 10
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Kugel rost- und säurebeständiger Stahl.
Einsatz:
Form M Werkzeugstahl mit Hartmetallriffelung.
Ausführung: Körper vergütet und brüniert.
Kugel gehärtet und blank.
Einsatz:
Form M brüniert.
Hinweis: Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Die Kugel kann durch leichten Druck auf die Zylinderschraube aus dem Gehäuse entfernt werden.
Kugel gegen Verdrehen gesichert.
Vorteile: hohe Wirtschaftlichkeit durch die Austauschbarkeit der Einsätze.
Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
Dadurch wird eine gleichmäßige Bewegung gewährleistet.
D1: 17
Kugel-Ø: 13
L2: 7
Bestellnummer für Gripper: 07113-10107
Gewicht ca. kg : 0,031
Belastbarkeit max. kN (nur bei statischer Belastung): 28
L3: 10
L1: 22
D4: M6
D3: 7,9
D2: 10
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

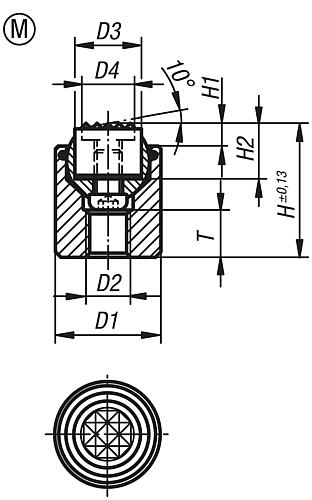

Eigenschaften
| Material Grundkörper: | Vergütungsstahl |
|---|---|
| Material Komponente: | Vergütungsstahl |
| H=Höhe: | 22 |
| Ausführung 1: | mit O-Ring |
| Ausführung 2: | auswechselbare Einsätze |
| Befestigungsart: | Innengewinde |
| Form: | M |
| Oberfläche Grundkörper: | vergütet und brüniert |
| D1=Außendurchmesser: | 17 |
| Oberfläche Komponente: | gehärtet und blank |
| H2: | 10 |
| T=Gewindetiefe: | 7 |
| H1: | 4 |
| D3: | 10 |
| D4: | 7,9 |
| D2=Gewinde: | M6 |
| Belastbarkeit max. kN (nur bei statischer Belastung): | 28 |
| Kugel-Ø: | 13 |
