Pendelauflage mit O-Ring M06 D1=17, Form:K Vergütungsstahl, auswechselbare Einsätze, Komp:Polyacetal - K0285.717X022
Pendelauflage mit O-Ring M06 D1=17, Form:K Vergütungsstahl, auswechselbare Einsätze, Komp:Polyacetal - K0285.717X022
Produktnummer:
6711569
Pendelauflage mit O-Ring M06 D1=17, Form:K Vergütungsstahl, auswechselbare Einsätze, Komp:Polyacetal - K0285.717X022
EAN-Nr.:
4059245000883
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
70,18 €*
70,89 €*
(1% gespart)
|
| Bis 24 |
69,47 €*
70,89 €*
(2% gespart)
|
| Bis 49 |
69,12 €*
70,89 €*
(2.5% gespart)
|
| Bis 99 |
68,76 €*
70,89 €*
(3% gespart)
|
| Ab 100 |
68,41 €*
70,89 €*
(3.5% gespart)
|
Produktinformationen "Pendelauflage mit O-Ring M06 D1=17, Form:K Vergütungsstahl, auswechselbare Einsätze, Komp:Polyacetal - K0285.717X022"
Werkstoff: Körper Vergütungsstahl.
Kugel rost- und säurebeständiger Stahl.
Einsatz:
Form K POM.
Ausführung: Körper vergütet und brüniert.
Kugel gehärtet und blank.
Einsatz:
Form K weiß.
Hinweis: Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Die Kugel kann durch leichten Druck auf die Zylinderschraube aus dem Gehäuse entfernt werden.
Kugel gegen Verdrehen gesichert.
Vorteile: hohe Wirtschaftlichkeit durch die Austauschbarkeit der Einsätze.
Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
Dadurch wird eine gleichmäßige Bewegung gewährleistet.
Belastbarkeit max. kN (nur bei statischer Belastung): 4
Gewicht ca. kg : 0,027
L3: 10
L1: 22
D4: M6
D2: 10
D1: 17
L2: 7
Bestellnummer für Delrineinsatz: 07113-10109
Kugel-Ø: 13
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Kugel rost- und säurebeständiger Stahl.
Einsatz:
Form K POM.
Ausführung: Körper vergütet und brüniert.
Kugel gehärtet und blank.
Einsatz:
Form K weiß.
Hinweis: Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Die Kugel kann durch leichten Druck auf die Zylinderschraube aus dem Gehäuse entfernt werden.
Kugel gegen Verdrehen gesichert.
Vorteile: hohe Wirtschaftlichkeit durch die Austauschbarkeit der Einsätze.
Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
Dadurch wird eine gleichmäßige Bewegung gewährleistet.
Belastbarkeit max. kN (nur bei statischer Belastung): 4
Gewicht ca. kg : 0,027
L3: 10
L1: 22
D4: M6
D2: 10
D1: 17
L2: 7
Bestellnummer für Delrineinsatz: 07113-10109
Kugel-Ø: 13
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

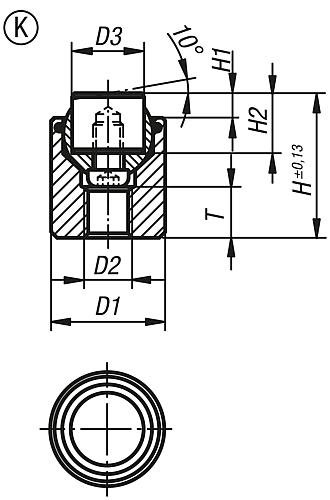

Eigenschaften
| D1=Außendurchmesser: | 17 |
|---|---|
| Ausführung 1: | mit O-Ring |
| H=Höhe: | 22 |
| Befestigungsart: | Innengewinde |
| Form: | K |
| Oberfläche Grundkörper: | vergütet und brüniert |
| Material Grundkörper: | Vergütungsstahl |
| Material Komponente: | Polyacetal |
| Ausführung 2: | auswechselbare Einsätze |
| Oberfläche Komponente: | gehärtet und blank |
| D3: | 10 |
| T=Gewindetiefe: | 7 |
| H1: | 4 |
| H2: | 10 |
| D2=Gewinde: | M6 |
| Belastbarkeit max. kN (nur bei statischer Belastung): | 4 |
| Kugel-Ø: | 13 |
Anmelden

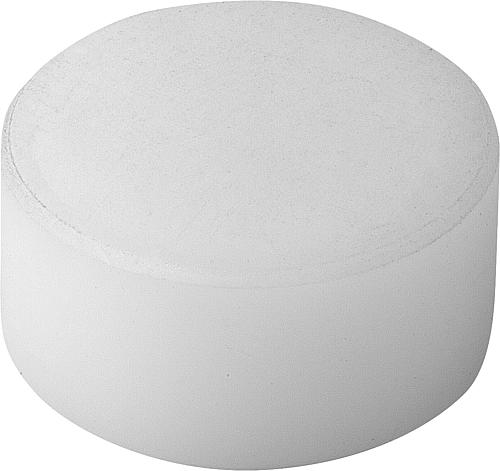

Einsätze rund - K0385
