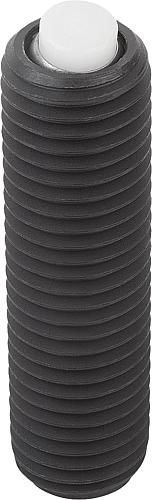

Pendelauflage mit O-Ring M20X30, Form:K Vergütungsstahl, auswechselbare Einsätze, Komp:Polyacetal - K0291.720X030
Pendelauflage mit O-Ring M20X30, Form:K Vergütungsstahl, auswechselbare Einsätze, Komp:Polyacetal - K0291.720X030
Produktnummer:
6711822
Pendelauflage mit O-Ring M20X30, Form:K Vergütungsstahl, auswechselbare Einsätze, Komp:Polyacetal - K0291.720X030
EAN-Nr.:
4059245003310
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
75,47 €*
76,23 €*
(1% gespart)
|
| Bis 24 |
74,71 €*
76,23 €*
(1.99% gespart)
|
| Bis 49 |
74,33 €*
76,23 €*
(2.49% gespart)
|
| Bis 99 |
73,94 €*
76,23 €*
(3% gespart)
|
| Ab 100 |
73,56 €*
76,23 €*
(3.5% gespart)
|
Produktinformationen "Pendelauflage mit O-Ring M20X30, Form:K Vergütungsstahl, auswechselbare Einsätze, Komp:Polyacetal - K0291.720X030"
Werkstoff: Körper Vergütungsstahl.
Kugel rost- und säurebeständiger Stahl.
Einsatz:
Form K POM.
Ausführung: Körper vergütet und brüniert.
Kugel gehärtet und blank.
Einsatz:
Form K weiß.
Hinweis: Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Die Kugel kann durch leichten Druck auf die Zylinderschraube aus dem Gehäuse entfernt werden.
Kugel gegen Verdrehen gesichert.
Vorteile: hohe Wirtschaftlichkeit durch die Austauschbarkeit der Einsätze.
Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
Dadurch wird eine gleichmäßige Bewegung gewährleistet.
D1: M20
D2: 10
Kugel-Ø: 13
Bestellnummer für Delrineinsatz: 07113-10109
Gewicht ca. kg : 0,045
Belastbarkeit max. kN (nur bei statischer Belastung): 4
SW: 8
L3: 10
L1: 30
SW1: 10
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Kugel rost- und säurebeständiger Stahl.
Einsatz:
Form K POM.
Ausführung: Körper vergütet und brüniert.
Kugel gehärtet und blank.
Einsatz:
Form K weiß.
Hinweis: Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Die Kugel kann durch leichten Druck auf die Zylinderschraube aus dem Gehäuse entfernt werden.
Kugel gegen Verdrehen gesichert.
Vorteile: hohe Wirtschaftlichkeit durch die Austauschbarkeit der Einsätze.
Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
Dadurch wird eine gleichmäßige Bewegung gewährleistet.
D1: M20
D2: 10
Kugel-Ø: 13
Bestellnummer für Delrineinsatz: 07113-10109
Gewicht ca. kg : 0,045
Belastbarkeit max. kN (nur bei statischer Belastung): 4
SW: 8
L3: 10
L1: 30
SW1: 10
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften

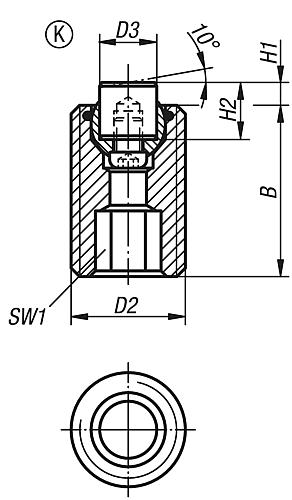

| Ausführung 1: | mit O-Ring |
|---|---|
| Ausführung 2: | auswechselbare Einsätze |
| B=Gewindelänge: | 30 |
| D2=Gewinde: | M20 |
| D3: | 10 |
| H2: | 10 |
| Form: | K |
| H1: | 4 |
| Material Grundkörper: | Vergütungsstahl |
| Material Komponente: | Polyacetal |
| Oberfläche Grundkörper: | vergütet und brüniert |
| Oberfläche Komponente: | gehärtet und blank |
| SW1: | 10 |
| Befestigungsart: | Außengewinde |
| Belastbarkeit max. kN (nur bei statischer Belastung): | 4 |
| Kugel-Ø: | 13 |
Anmelden

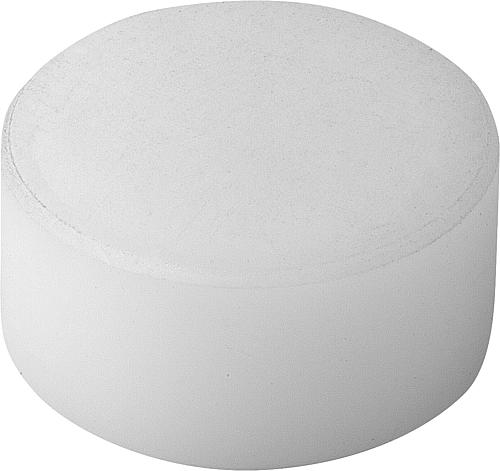

Einsätze rund - K0385
