Pendelauflage selbsttätig Rückschw. M05 D1=18, Form:F Vergütungsstahl, Komp:Vergütungsstahl - K0286.305
Pendelauflage selbsttätig Rückschw. M05 D1=18, Form:F Vergütungsstahl, Komp:Vergütungsstahl - K0286.305
Produktnummer:
6711584
Pendelauflage selbsttätig Rückschw. M05 D1=18, Form:F Vergütungsstahl, Komp:Vergütungsstahl - K0286.305
EAN-Nr.:
4059245001033
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
61,17 €*
62,42 €*
(2% gespart)
|
| Bis 24 |
57,67 €*
62,42 €*
(7.61% gespart)
|
| Bis 49 |
55,92 €*
62,42 €*
(10.41% gespart)
|
| Bis 99 |
54,61 €*
62,42 €*
(12.51% gespart)
|
| Ab 100 |
52,43 €*
62,42 €*
(16% gespart)
|
Produktinformationen "Pendelauflage selbsttätig Rückschw. M05 D1=18, Form:F Vergütungsstahl, Komp:Vergütungsstahl - K0286.305"
Werkstoff: Vergütungsstahl.
Ausführung: gehärtet und brüniert.
Hinweis: Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet. Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Verwendung: - Ein eingebauter O-Ring verhindert das Eindringen von Schmutz und Fremdteilchen.

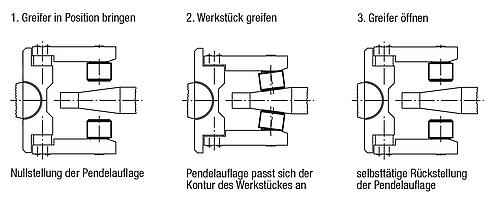

- Die Spannauflage schwenkt nach dem Spannen selbsttätig in die Nullstellung zurück.
- hohe Belastbarkeit bei geringer Baugröße.
D3: M5
L2: 2,1
D1: 18
Gewicht ca. kg : 0,022
Belastbarkeit max. kN (nur bei statischer Belastung): 30
D2: 15
L6: 4,6
L5: 3
L4: 5
L3: 0,8
L1: 14
D5: 1,8
D4: 7
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Ausführung: gehärtet und brüniert.
Hinweis: Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet. Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Verwendung: - Ein eingebauter O-Ring verhindert das Eindringen von Schmutz und Fremdteilchen.
- Die Spannauflage schwenkt nach dem Spannen selbsttätig in die Nullstellung zurück.
- hohe Belastbarkeit bei geringer Baugröße.
D3: M5
L2: 2,1
D1: 18
Gewicht ca. kg : 0,022
Belastbarkeit max. kN (nur bei statischer Belastung): 30
D2: 15
L6: 4,6
L5: 3
L4: 5
L3: 0,8
L1: 14
D5: 1,8
D4: 7
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

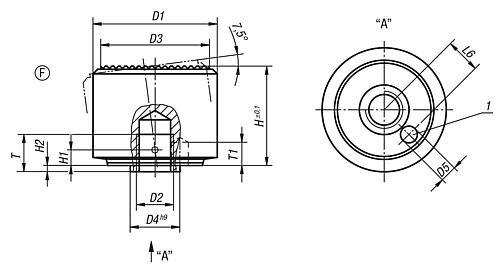

Eigenschaften
| D1=Außendurchmesser: | 18 |
|---|---|
| D5: | 1,8 |
| Ausführung 1: | selbsttätig rückschwenkend |
| H=Höhe: | 14 |
| Oberfläche Grundkörper: | gehärtet und brüniert |
| Form: | F |
| Material Grundkörper: | Vergütungsstahl |
| Material Komponente: | Vergütungsstahl |
| Befestigungsart: | Innengewinde |
| D3: | 15 |
| D4: | 7 |
| T=Gewindetiefe: | 5 |
| H1: | 2,1 |
| H2: | 0,8 |
| T1: | 3 |
| D2=Gewinde: | M5 |
| Belastbarkeit max. kN (nur bei statischer Belastung): | 30 |
| L6: | 4,6 |
