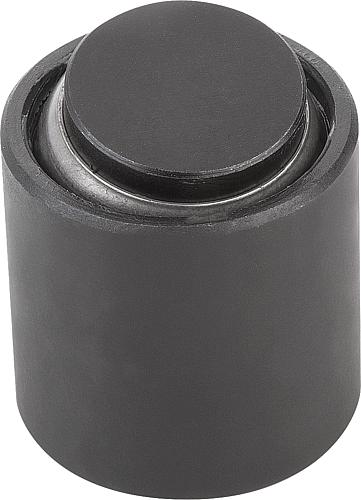

Pendelauflage mit O-Ring M06 D1=17, Form:C Vergütungsstahl, auswechselbare Einsätze, Komp:Vergütungsstahl - K0285.117X022
Pendelauflage mit O-Ring M06 D1=17, Form:C Vergütungsstahl, auswechselbare Einsätze, Komp:Vergütungsstahl - K0285.117X022
Produktnummer:
6711544
Pendelauflage mit O-Ring M06 D1=17, Form:C Vergütungsstahl, auswechselbare Einsätze, Komp:Vergütungsstahl - K0285.117X022
EAN-Nr.:
4059245000630
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
70,70 €*
71,41 €*
(0.99% gespart)
|
| Bis 24 |
69,98 €*
71,41 €*
(2% gespart)
|
| Bis 49 |
69,63 €*
71,41 €*
(2.49% gespart)
|
| Bis 99 |
69,27 €*
71,41 €*
(3% gespart)
|
| Ab 100 |
68,91 €*
71,41 €*
(3.5% gespart)
|
Produktinformationen "Pendelauflage mit O-Ring M06 D1=17, Form:C Vergütungsstahl, auswechselbare Einsätze, Komp:Vergütungsstahl - K0285.117X022"
Werkstoff: Körper Vergütungsstahl.
Kugel rost- und säurebeständiger Stahl.
Einsatz:
Form C Werkzeugstahl.
Ausführung: Körper vergütet und brüniert.
Kugel gehärtet und blank.
Einsatz:
Form C gehärtet und brüniert.
Hinweis: Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Die Kugel kann durch leichten Druck auf die Zylinderschraube aus dem Gehäuse entfernt werden.
Kugel gegen Verdrehen gesichert.
Vorteile: hohe Wirtschaftlichkeit durch die Austauschbarkeit der Einsätze.
Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
Dadurch wird eine gleichmäßige Bewegung gewährleistet.

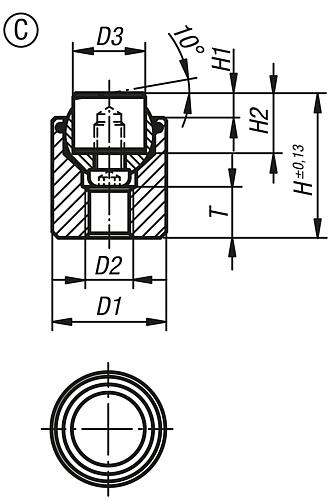

Gewicht ca. kg : 0,031
D2: 10
Belastbarkeit max. kN (nur bei statischer Belastung): 28
L3: 10
L1: 22
D4: M6
D1: 17
L2: 7
Bestellnummer für Stahleinsatz: 07113-10108
Kugel-Ø: 13
Kugel rost- und säurebeständiger Stahl.
Einsatz:
Form C Werkzeugstahl.
Ausführung: Körper vergütet und brüniert.
Kugel gehärtet und blank.
Einsatz:
Form C gehärtet und brüniert.
Hinweis: Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Die Kugel kann durch leichten Druck auf die Zylinderschraube aus dem Gehäuse entfernt werden.
Kugel gegen Verdrehen gesichert.
Vorteile: hohe Wirtschaftlichkeit durch die Austauschbarkeit der Einsätze.
Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
Dadurch wird eine gleichmäßige Bewegung gewährleistet.
Gewicht ca. kg : 0,031
D2: 10
Belastbarkeit max. kN (nur bei statischer Belastung): 28
L3: 10
L1: 22
D4: M6
D1: 17
L2: 7
Bestellnummer für Stahleinsatz: 07113-10108
Kugel-Ø: 13
Eigenschaften
| Gewindegröße: | M6 |
|---|---|
| Höhe (mm): | 22 mm |
