Niederzugspanner rechts A=78 25x24, Form: B Stahl - K0034.006010
Niederzugspanner rechts A=78 25x24, Form: B Stahl - K0034.006010
Produktnummer:
6701906
Niederzugspanner rechts A=78 25x24, Form: B Stahl - K0034.006010
EAN-Nr.:
4059245032259
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
153,84 €*
155,39 €*
(1% gespart)
|
| Bis 24 |
152,28 €*
155,39 €*
(2% gespart)
|
| Bis 49 |
151,51 €*
155,39 €*
(2.5% gespart)
|
| Bis 99 |
150,73 €*
155,39 €*
(3% gespart)
|
| Ab 100 |
149,95 €*
155,39 €*
(3.5% gespart)
|
Produktinformationen "Niederzugspanner rechts A=78 25x24, Form: B Stahl - K0034.006010"
Werkstoff: Stahl.
Ausführung: einsatzgehärtet und brüniert.
Hinweis: Der Niederzugspanner ist ein Schnellspannelement, mit dem Werkstücke durch den Schwenkbacken über den Spiralexzenter gleichzeitig an die Festanschläge und auf eine Auflage gedrückt werden.

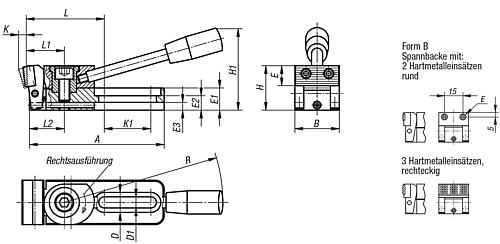

Der Niederzugspanner kann durch die Anschlagschraube und die Zentrierbuchse (siehe Zeichnung) auf einem modularen Rastersystem positioniert und gespannt werden.
Die Ausführungen K0034.006010, K0034.006015, K0034.006030 und K0034.006035 haben 2 runde Hartmetalleinsätze.
Spannkraft: K0034.006... = 3800 N
K0034.010... = 7200 N
L2: 20
H1: 45
H: 24
D1: 6,2
D3 min.: -
D2 max.: -
Gewicht ca. kg: 0,230
Spannkraft kN: 3,8
Ausführung: Rechtsausführung
R: 110
L1: 22
L: 46,5
K1: 26
K: 3,5
E3: 4
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Ausführung: einsatzgehärtet und brüniert.
Hinweis: Der Niederzugspanner ist ein Schnellspannelement, mit dem Werkstücke durch den Schwenkbacken über den Spiralexzenter gleichzeitig an die Festanschläge und auf eine Auflage gedrückt werden.
Der Niederzugspanner kann durch die Anschlagschraube und die Zentrierbuchse (siehe Zeichnung) auf einem modularen Rastersystem positioniert und gespannt werden.
Die Ausführungen K0034.006010, K0034.006015, K0034.006030 und K0034.006035 haben 2 runde Hartmetalleinsätze.
Spannkraft: K0034.006... = 3800 N
K0034.010... = 7200 N
L2: 20
H1: 45
H: 24
D1: 6,2
D3 min.: -
D2 max.: -
Gewicht ca. kg: 0,230
Spannkraft kN: 3,8
Ausführung: Rechtsausführung
R: 110
L1: 22
L: 46,5
K1: 26
K: 3,5
E3: 4
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Material Grundkörper: | Stahl |
|---|---|
| B=Breite: | 25 |
| Form: | B |
| H=Höhe: | 24 |
| A=Länge: | 78 |
| Ausführung 1: | rechts |
| Befestigungsart: | Langloch |
| Oberfläche Grundkörper: | brüniert und einsatzgehärtet |
| D: | 12 |
| D1: | 6,2 |
| L: | 46,5 |
| E: | ø8 |
| K: | 3,5 |
| Anwendung: | Rohteile |
| H1: | 45 |
| E1: | 12 |
| E2: | 8 |
| E3: | 4 |
| R: | 110 |
| L1: | 22 |
| L2: | 20 |
| F= Spannkraft N: | 3800 |
| RoHS: | konform |
| K1: | 26 |
