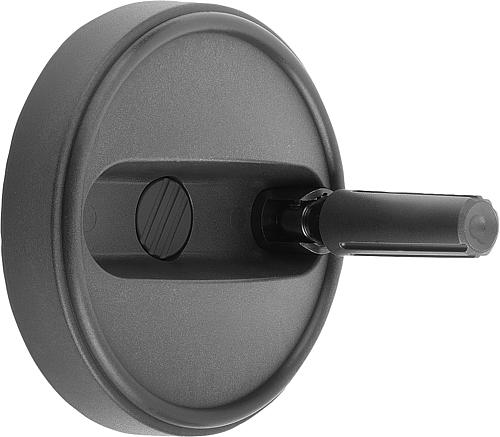

Handrad mit Nut Gr.2 D1=100 Thermoplast, Sicherheits-Zylindergriff, Komp: Thermoplast, D=10 - K0259.210010036
Handrad mit Nut Gr.2 D1=100 Thermoplast, Sicherheits-Zylindergriff, Komp: Thermoplast, D=10 - K0259.210010036
Produktnummer:
6708879
Handrad mit Nut Gr.2 D1=100 Thermoplast, Sicherheits-Zylindergriff, Komp: Thermoplast, D=10 - K0259.210010036
EAN-Nr.:
4059245062782
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
62,92 €*
64,20 €*
(1.99% gespart)
|
| Bis 24 |
59,32 €*
64,20 €*
(7.6% gespart)
|
| Bis 49 |
57,52 €*
64,20 €*
(10.4% gespart)
|
| Bis 99 |
56,18 €*
64,20 €*
(12.49% gespart)
|
| Ab 100 |
53,93 €*
64,20 €*
(16% gespart)
|
Produktinformationen "Handrad mit Nut Gr.2 D1=100 Thermoplast, Sicherheits-Zylindergriff, Komp: Thermoplast, D=10 - K0259.210010036"
Werkstoff: Radkörper und Griff Thermoplast, schwarzgrau.
Ausführung: Stahlteile brüniert.
Hinweis: Die Abdeckung der Nabe wird unmontiert mitgeliefert. Die Handräder können durch Querverstiftung oder mittels einer Zylinderschraube DIN 6912 und einer Scheibe DIN 7349 axial durch Passfederverbindung auf der Welle befestigt werden.
Um den Sicherheits-Zylindergriff in die Bedienungsstellung zu bringen, sind zwei Stellvorgänge auszuführen: - Griff um die Drehachse bis zum Anschlag schwenken (90°).
- Griff in axialer Richtung in die Arretierstellung drücken.
In eingedrückter Stellung kann am bequemsten per Zufassungsgriff gekurbelt werden. Das selbsttätige Rückschwenken erfolgt nach dem Loslassen.
Bei den Ausführungen mit Querbohrung erfolgt die Befestigung mit dem eingeschraubten Gewindestift ISO 4026 (DIN 913).
Anbauhinweise siehe K0256.

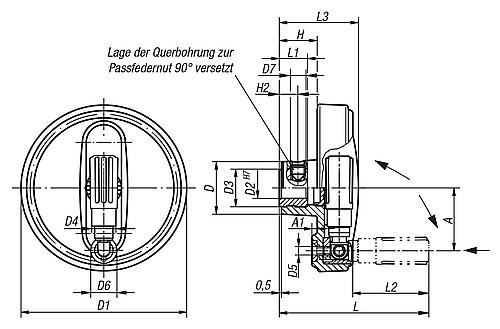

L1: 44
L2: 47,5
B3: 3
T: 11,4
Gewicht ca. kg: 0,179
A1: 3
H: 20
H1: 13
Ausführung: Nabe mit Nut
Ausführung: mit Querbohrung
L: 88,5
D: 10
H2: 7,5
D1: 100
D2: 28
Ausführung: Stahlteile brüniert.
Hinweis: Die Abdeckung der Nabe wird unmontiert mitgeliefert. Die Handräder können durch Querverstiftung oder mittels einer Zylinderschraube DIN 6912 und einer Scheibe DIN 7349 axial durch Passfederverbindung auf der Welle befestigt werden.
Um den Sicherheits-Zylindergriff in die Bedienungsstellung zu bringen, sind zwei Stellvorgänge auszuführen: - Griff um die Drehachse bis zum Anschlag schwenken (90°).
- Griff in axialer Richtung in die Arretierstellung drücken.
In eingedrückter Stellung kann am bequemsten per Zufassungsgriff gekurbelt werden. Das selbsttätige Rückschwenken erfolgt nach dem Loslassen.
Bei den Ausführungen mit Querbohrung erfolgt die Befestigung mit dem eingeschraubten Gewindestift ISO 4026 (DIN 913).
Anbauhinweise siehe K0256.
L1: 44
L2: 47,5
B3: 3
T: 11,4
Gewicht ca. kg: 0,179
A1: 3
H: 20
H1: 13
Ausführung: Nabe mit Nut
Ausführung: mit Querbohrung
L: 88,5
D: 10
H2: 7,5
D1: 100
D2: 28
Eigenschaften
| Außendurchmesser (mm): | 100 mm |
|---|---|
| Gesamthöhe (mm): | 44 mm |
