Demontageanleitung Taperbuchse

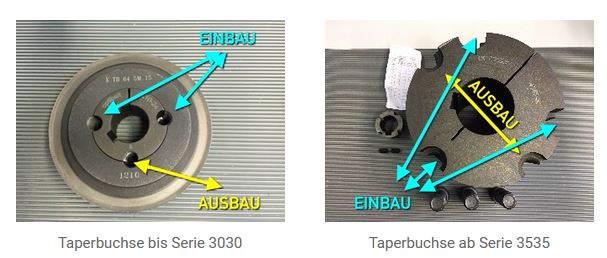

Taperbuchse bis Serie 3030
Taperbuchse bis Serie 3030
Taperbuchse ab Serie 3535
Taperbuchse ab Serie 3535

Material: GG 20 - Grauguss - DIN 1691
Taper-Buchsen mit metrischer Bohrung, Nut nach DIN 6885 Teil 1

Direktlinks zum Taperbuchsen-Shop:
Taperlock-Buchsen Baureihen

Demontage einer Taperlock-Buchse

Befestigt ist die Taperbuchse mit 2 (3) Schrauben

Schraube mit Imbusschlüssel entfernen.

Die zweite Schraube ebenfalls entfernen.

Eine der Schrauben in das mittlere Loch einschrauben.

Diese Schraube mit dem Schlüssel soweit hineindrehen, bis die Buchse herausgedrückt wird.

Das Element kann abgezogen werden.

Die Buchse und das Maschinenelement können nach der Demontage erneut verwendet werden.

FERTIG!!
