Blindnietsetzgeräte
Blindnietsetzgeräte als Handzange, pneumatisch-hydraulisch oder akkubetrieben – für den fachgerechten Einbau von Blindnieten (Popnieten) und Blindnietmuttern in Blech, Kunststoff und dünne Metallteile. HUG führt das Sortiment von GESIPA und FORTIS für Arbeitsbereiche bis 6 mm Nietdurchmesser ab Lager.
Zu Ihrem Experten für Chemische Schutzprodukte
Andreas Selwitschka
58 Artikel gefunden
Inhalt im Überblick
So funktioniert das Setzgerät
Kurz: Blindnieten verbinden zwei Werkstücke von einer Seite aus – ohne Gegenhalt. Das Gerät zieht den Nietdorn, der Schaft spreizt sich auf der Rückseite auf und klemmt die Teile zusammen, dann bricht der Dorn an der Sollbruchstelle ab.
Blindnieten verbinden zwei Werkstücke von einer Seite – der Gegenhalter auf der Rückseite entfällt. Beim Setzen zieht das Gerät den Nietdorn, der Nietschaft spreizt sich hinten auf und klemmt die Werkstücke zusammen; der Dorn bricht an der Sollbruchstelle und fällt in den Auffangbehälter.- Einseitig zugänglich: kein Gegenhalter nötig – Standard bei Karosserie, Fassade und Tresorbau.
- Reproduzierbar: definiert gesetzte Verbindung ohne Drehmoment.
- Dicht möglich: mit Dichtnieten gegen Flüssigkeit und Luft.
- Genormt: Blindniete nach DIN EN ISO 15983 (Stahl/Stahl), 15984 (Senkkopf) und 15979 (Alu/Stahl).
Bauarten – Hand, Pneumatik, Akku
Kurz: Die Handnietzange genügt für gelegentliche, kleine Niete. Die pneumatisch-hydraulische Pistole und das Akku-Gerät übernehmen Serieneinsatz und größere Stahlniete; das Blindnietmutter-Setzgerät verarbeitet Gewindeniete.

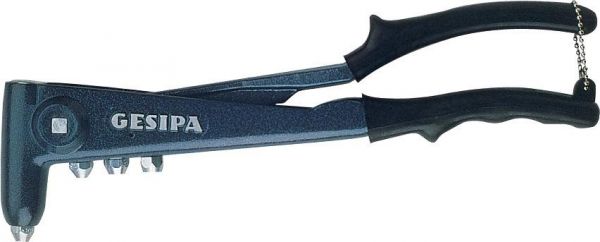

Die Bauart richtet sich nach Einsatzhäufigkeit und Nietgröße:- Hand-Nietzange: mechanische Hebelübersetzung – für gelegentlichen Einsatz und kleinere Niete bis etwa 5 mm Durchmesser.
- Pneumatisch-hydraulische Pistole: druckluftangetrieben mit hydraulischer Kraftübersetzung – für Serieneinsatz und größere Stahlniete (z. B. GESIPA TAURUS, FireFox).
- Akku-Nietgerät: netzkabellos und präzise – für mobile Montage auf der Baustelle (z. B. GESIPA FireBird).
- Blindnietmutter-Setzgerät: für Gewindeniete statt einfacher Blindnieten, je nach Gerät M3 bis M12.
Arbeitsbereich und Niet-Werkstoffe
Kurz: Die Handzange deckt bis etwa 5 mm ab, Pneumatik und Akku bis 6,4 mm Stahlniet. Die Niet-Werkstoffe reichen von Alu/Stahl für Karosserie über Stahl/Stahl für höchste Festigkeit bis Edelstahl und Monel für Korrosion und Seewasser.
Welches Gerät welche Niete setzt, hängt von Durchmesser und Werkstoff ab: Die Handzange reicht bis circa 5 mm für alle Werkstoffe (bis 6 mm für Aluminium und Stahl), die pneumatisch-hydraulischen und Akku-Geräte setzen bis 6,4 mm Stahlniete. Bei den Werkstoffen gilt:- Aluminium/Stahl: Standard für Karosserie und Leichtbau – leicht und korrosionsbeständig.
- Stahl/Stahl: höchste Festigkeit – Stahlbau, Tresorbau, Maschinenverkleidung.
- Edelstahl/Edelstahl: korrosionsfrei – Lebensmittel, Chemie, Schwimmbad.
- Monel und Kupfer: seewasserbeständig für Marine bzw. dekorative und elektrische Anwendungen.
Auswahlkriterien
Kurz: Entscheidend sind Einsatzhäufigkeit (Hand vs. Akku/Pneumatik), Nietgröße und -werkstoff, die Energieversorgung sowie eine zum Nietkopf passende Düse. Ein integrierter Dorn-Auffangbehälter hält die abgebrochenen Dorne aus der Montage.
Vier Kriterien führen zum richtigen Gerät:- Einsatzhäufigkeit: gelegentlich die Handzange, täglich die Pneumatik- oder Akku-Variante.
- Nietgröße und -werkstoff: bis 5 mm reicht die Handzange, darüber und bei Stahlnieten mechanisch unterstützte Geräte.
- Energieversorgung: am Fließband mit Druckluft die Pneumatik, mobil das Akku-Gerät.
- Düse (Nase): muss zum Nietdurchmesser passen (Ø 3,0 bis 6,4 mm, wechselbar) – die falsche Düse beschädigt den Dorn.
FAQ zu Blindnietsetzgeräten
- Wie funktioniert eine Blindnietverbindung? Der Blindniet wird in eine Bohrung gesteckt und das Setzgerät zieht den Nietdorn. Dabei spreizt sich der Nietschaft auf der nicht zugänglichen Rückseite auf und klemmt die Werkstücke zusammen. Der Dorn bricht an einer Sollbruchstelle ab – die Verbindung ist von einer Seite aus gesetzt.
- Handzange oder Akku-Gerät? Bis etwa 100 Niete pro Auftrag und Durchmesser bis 5 mm reicht die Handzange. Ab 200 Nieten und bei Stahl- oder Edelstahlnieten ab 4 mm entlastet ein Akku- oder Pneumatikgerät spürbar – die Hand ermüdet bei Serieneinsatz mit der Zange schnell.
- Welche Nietgröße braucht meine Verbindung? Die Nietlänge so wählen, dass etwa das 1,5-fache des Nietdurchmessers plus die Materialdicke übersteht. Zu kurze Niete spreizen nicht, zu lange brechen im Material. Die Herstellertabelle des Nietlieferanten ist die verbindliche Referenz.
- Welche Nase (Düse) brauche ich? Die Düse muss zum Nietdurchmesser passen: Ø 3,0, 3,2, 4,0, 4,8, 5,0, 6,0 oder 6,4 mm. Die richtige Düse ist aufgedruckt oder farbig gekennzeichnet. Eine falsche Düse hält den Dorn nicht oder beschädigt ihn.
- Wie verhindere ich, dass der Nietdorn wegfliegt? Setzgeräte haben in der Regel einen Dorn-Auffangbehälter, der regelmäßig zu leeren ist. Bei offenen Handzangen empfiehlt sich eine Schutzbrille, weil der abgebrochene Dorn ins Auge springen kann.
- Was ist der Unterschied zwischen Blindniet und Blindnietmutter? Der Blindniet ist eine feste Verbindung ohne Gewinde. Die Blindnietmutter hat ein Innengewinde und wird in dünnes Blech verankert, damit später eine Schraube eingedreht werden kann. Für Blindnietmuttern braucht es ein spezielles Setzgerät oder einen Gewindeaufsatz.
- Welche Werkstoffe gibt es bei Blindnieten? Aluminium/Stahl als Leichtbau-Standard, Stahl/Stahl für höchste Festigkeit, Edelstahl für Korrosionsfreiheit, Monel für Seewasser und Kupfer für dekorative oder elektrische Anwendungen. Der Werkstoff richtet sich nach Belastung und Umgebung.
- Welche Marken führt HUG bei Blindnietsetzgeräten? HUG führt Blindnietsetzgeräte von GESIPA und FORTIS – Handzangen, pneumatisch-hydraulische Pistolen (TAURUS, FireFox) und Akku-Geräte (FireBird) für Arbeitsbereiche bis 5 mm in allen Werkstoffen und bis 6 mm in Aluminium/Stahl.
Blindnietsetzgeräte bei HUG – GESIPA und FORTIS ab Lager
HUG Technik und Sicherheit führt Blindnietsetzgeräte von GESIPA und FORTIS – Handzangen, pneumatisch-hydraulische Pistolen und Akku-Geräte für den Einbau von Blindnieten und Blindnietmuttern in Blech, Kunststoff und dünne Metallteile. Passend dazu finden Sie im Sortiment:- Blindniettechnik – Blindniete, Geräte und Zubehör in der Übersicht.
- Werkzeugkoffer – zur Aufbewahrung von Setzgerät und Nietsortiment.
- Schutzbrillen – Augenschutz gegen wegspringende Nietdorne.
