Flanschlager-Gehäuse GG-Serie
Die GG-Serie von INA ist die einzige Flanschlager-Gehäusereihe im HUG-Sortiment, die alle vier Flanschformen abdeckt: quadratisch, oval, rund und dreieckig. 50 Graugussgehäuse in neun Unterbaureihen stehen zur Wahl – die Anschlusskonstruktion entscheidet, welche davon passt.
Technische Infos
50 Artikel gefunden
Produktanzeige:

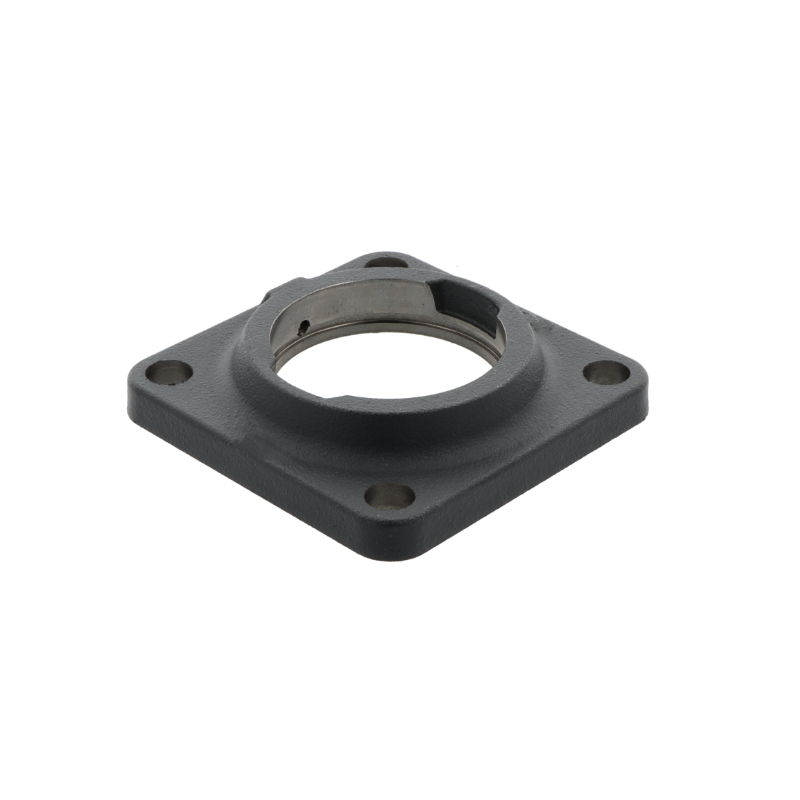

Flanschlager-Gehäuse GG.CF04 von INA 47x86x20 mm
Abonnement
Daten: Innen (DI): 47 mm (Welle) Außen (DA): 86 mm Breite (B): 20 mm Art: GEHÄUSE/-EINHEITEN Serie GG.CF04 ohne Nachsetzzeichen GGCF = Flanschlager-Gehäuse, quadratisch, Vierloch Hier finden Sie dazu passende WELLENDICHTRINGE Beim CF-Flanschlagergehäuse wie dem GG.CF04 von INA handelt es sich um ein quadratisches Flanschlager-Gehäuse in Vierloch-Ausführung. Zur Befestigung haben die Lager Durchgangsbohrungen. Wie alle Gehäuse haben sie eine hohlkugelige Gehäusebohrung zu Aufnahme des Lagers mit einem sphärischen Lageraußenring (Lager muss separat bestellt werden), womit Fluchtungsfehler kompensiert werden können. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma Schaeffler Technologies AG & Co. KG (https://www.schaeffler.de/de/) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Preis auf Anfrage
Flanschlager-Gehäuse GG.CF06 von INA 52x108x22,3 mm
Abonnement
Daten: Innen (DI): 52 mm (Welle) Außen (DA): 108 mm Breite (B): 22,3 mm Art: GEHÄUSE/-EINHEITEN Serie GG.CF06 ohne Nachsetzzeichen GGCF = Flanschlager-Gehäuse, quadratisch, Vierloch Hier finden Sie dazu passende WELLENDICHTRINGE Beim CF-Flanschlagergehäuse wie dem GG.CF06 von INA handelt es sich um ein quadratisches Flanschlager-Gehäuse in Vierloch-Ausführung. Zur Befestigung haben die Lager Durchgangsbohrungen. Wie alle Gehäuse haben sie eine hohlkugelige Gehäusebohrung zu Aufnahme des Lagers mit einem sphärischen Lageraußenring (Lager muss separat bestellt werden), womit Fluchtungsfehler kompensiert werden können. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma Schaeffler Technologies AG & Co. KG (https://www.schaeffler.de/de/) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Preis auf Anfrage
Flanschlager-Gehäuse GG.CF07 von INA 72x118x25 mm
Abonnement
Daten: Innen (DI): 72 mm (Welle) Außen (DA): 118 mm Breite (B): 25 mm Art: GEHÄUSE/-EINHEITEN Serie GG.CF07 ohne Nachsetzzeichen GGCF = Flanschlager-Gehäuse, quadratisch, Vierloch Hier finden Sie dazu passende WELLENDICHTRINGE Beim CF-Flanschlagergehäuse wie dem GG.CF07 von INA handelt es sich um ein quadratisches Flanschlager-Gehäuse in Vierloch-Ausführung. Zur Befestigung haben die Lager Durchgangsbohrungen. Wie alle Gehäuse haben sie eine hohlkugelige Gehäusebohrung zu Aufnahme des Lagers mit einem sphärischen Lageraußenring (Lager muss separat bestellt werden), womit Fluchtungsfehler kompensiert werden können. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma Schaeffler Technologies AG & Co. KG (https://www.schaeffler.de/de/) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Preis auf Anfrage
Flanschlager-Gehäuse GG.CF08 von INA 80x130x28,8 mm
Abonnement
Daten: Innen (DI): 80 mm (Welle) Außen (DA): 130 mm Breite (B): 28,8 mm Art: GEHÄUSE/-EINHEITEN Serie GG.CF08 ohne Nachsetzzeichen GGCF = Flanschlager-Gehäuse, quadratisch, Vierloch Hier finden Sie dazu passende WELLENDICHTRINGE Beim CF-Flanschlagergehäuse wie dem GG.CF08 von INA handelt es sich um ein quadratisches Flanschlager-Gehäuse in Vierloch-Ausführung. Zur Befestigung haben die Lager Durchgangsbohrungen. Wie alle Gehäuse haben sie eine hohlkugelige Gehäusebohrung zu Aufnahme des Lagers mit einem sphärischen Lageraußenring (Lager muss separat bestellt werden), womit Fluchtungsfehler kompensiert werden können. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma Schaeffler Technologies AG & Co. KG (https://www.schaeffler.de/de/) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Preis auf Anfrage
Flanschlagergehäuse GG.CF09 von INA 84,985 mm
Abonnement
Daten: Innen (DI): 85 mm (Welle) Außen (DA): 137 mm Breite (B): 30,2 mm Art: GEHÄUSE/-EINHEITEN Serie GG.CF09 ohne Nachsetzzeichen GGCF = Flanschlager-Gehäuse, quadratisch, Vierloch Hier finden Sie dazu passende WELLENDICHTRINGE Beim CF-Flanschlagergehäuse wie dem GG.CF09 von INA handelt es sich um ein quadratisches Flanschlager-Gehäuse in Vierloch-Ausführung. Zur Befestigung haben die Lager Durchgangsbohrungen. Wie alle Gehäuse haben sie eine hohlkugelige Gehäusebohrung zu Aufnahme des Lagers mit einem sphärischen Lageraußenring (Lager muss separat bestellt werden), womit Fluchtungsfehler kompensiert werden können. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma Schaeffler Technologies AG & Co. KG (https://www.schaeffler.de/de/) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Preis auf Anfrage
Flanschlager-Gehäuse GG.CFT03 von INA 40x99x18,001 mm
Abonnement
Daten: Innen (DI): 40 mm (Welle) Außen (DA): 99 mm Breite (B): 18,001 mm Art: GEHÄUSE/-EINHEITEN Serie GG.CFT03 ohne Nachsetzzeichen GGCFT = Flanschlager-Gehäuse, oval, Zweiloch Hier finden Sie dazu passende WELLENDICHTRINGE Beim CFT-Flanschlagergehäuse wie dem GG.CFT03 von INA handelt es sich um ein ovales Flanschlager-Gehäuse in Zweiloch-Ausführung. Zur Befestigung haben die Lager Durchgangsbohrungen. Wie alle Gehäuse haben sie eine hohlkugelige Gehäusebohrung zu Aufnahme des Lagers mit einem sphärischen Lageraußenring (Lager muss separat bestellt werden), womit Fluchtungsfehler kompensiert werden können. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma Schaeffler Technologies AG & Co. KG (https://www.schaeffler.de/de/) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Preis auf Anfrage
Flanschlager-Gehäuse GG.CFT06 von INA 62x142x22,3 mm
Abonnement
Daten: Innen (DI): 62 mm (Welle) Außen (DA): 142 mm Breite (B): 22,3 mm Art: GEHÄUSE/-EINHEITEN Serie GG.CFT06 ohne Nachsetzzeichen GGCFT = Flanschlager-Gehäuse, oval, Zweiloch Hier finden Sie dazu passende WELLENDICHTRINGE Beim CFT-Flanschlagergehäuse wie dem GG.CFT06 von INA handelt es sich um ein ovales Flanschlager-Gehäuse in Zweiloch-Ausführung. Zur Befestigung haben die Lager Durchgangsbohrungen. Wie alle Gehäuse haben sie eine hohlkugelige Gehäusebohrung zu Aufnahme des Lagers mit einem sphärischen Lageraußenring (Lager muss separat bestellt werden), womit Fluchtungsfehler kompensiert werden können. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma Schaeffler Technologies AG & Co. KG (https://www.schaeffler.de/de/) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Preis auf Anfrage
Flanschlager-Gehäuse GG.CFT07 von INA 72x155x25 mm
Abonnement
Daten: Innen (DI): 72 mm (Welle) Außen (DA): 155 mm Breite (B): 25 mm Art: GEHÄUSE/-EINHEITEN Serie GG.CFT07 ohne Nachsetzzeichen GGCFT = Flanschlager-Gehäuse, oval, Zweiloch Hier finden Sie dazu passende WELLENDICHTRINGE Beim CFT-Flanschlagergehäuse wie dem GG.CFT07 von INA handelt es sich um ein ovales Flanschlager-Gehäuse in Zweiloch-Ausführung. Zur Befestigung haben die Lager Durchgangsbohrungen. Wie alle Gehäuse haben sie eine hohlkugelige Gehäusebohrung zu Aufnahme des Lagers mit einem sphärischen Lageraußenring (Lager muss separat bestellt werden), womit Fluchtungsfehler kompensiert werden können. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma Schaeffler Technologies AG & Co. KG (https://www.schaeffler.de/de/) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Preis auf Anfrage
Flanschlager-Gehäuse GG.CFT08 von INA 80x172x28,8 mm
Abonnement
Daten: Innen (DI): 80 mm (Welle) Außen (DA): 172 mm Breite (B): 28,8 mm Art: GEHÄUSE/-EINHEITEN Serie GG.CFT08 ohne Nachsetzzeichen GGCFT = Flanschlager-Gehäuse, oval, Zweiloch Hier finden Sie dazu passende WELLENDICHTRINGE Beim CFT-Flanschlagergehäuse wie dem GG.CFT08 von INA handelt es sich um ein ovales Flanschlager-Gehäuse in Zweiloch-Ausführung. Zur Befestigung haben die Lager Durchgangsbohrungen. Wie alle Gehäuse haben sie eine hohlkugelige Gehäusebohrung zu Aufnahme des Lagers mit einem sphärischen Lageraußenring (Lager muss separat bestellt werden), womit Fluchtungsfehler kompensiert werden können. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma Schaeffler Technologies AG & Co. KG (https://www.schaeffler.de/de/) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Preis auf Anfrage
Flanschlager-Gehäuse GG.CFT09A von INA 85x180x30,2 mm
Abonnement
Daten: Innen (DI): 85 mm (Welle) Außen (DA): 180 mm Breite (B): 30,2 mm Art: GEHÄUSE/-EINHEITEN Serie GG.CFT09 ohne Nachsetzzeichen GGCFT = Flanschlager-Gehäuse, oval, Zweiloch Hier finden Sie dazu passende WELLENDICHTRINGE Beim CFT-Flanschlagergehäuse wie dem GG.CFT09A von INA handelt es sich um ein ovales Flanschlager-Gehäuse in Zweiloch-Ausführung. Zur Befestigung haben die Lager Durchgangsbohrungen. Wie alle Gehäuse haben sie eine hohlkugelige Gehäusebohrung zu Aufnahme des Lagers mit einem sphärischen Lageraußenring (Lager muss separat bestellt werden), womit Fluchtungsfehler kompensiert werden können. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma Schaeffler Technologies AG & Co. KG (https://www.schaeffler.de/de/) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Preis auf Anfrage
Flanschlager-Gehäuse GG.CFT10 von INA 90x190x30,2 mm
Abonnement
Daten: Innen (DI): 90 mm (Welle) Außen (DA): 190 mm Breite (B): 30,2 mm Art: GEHÄUSE/-EINHEITEN Serie GG.CFT10 ohne Nachsetzzeichen GGCFT = Flanschlager-Gehäuse, oval, Zweiloch Hier finden Sie dazu passende WELLENDICHTRINGE Beim CFT-Flanschlagergehäuse wie dem GG.CFT10 von INA handelt es sich um ein ovales Flanschlager-Gehäuse in Zweiloch-Ausführung. Zur Befestigung haben die Lager Durchgangsbohrungen. Wie alle Gehäuse haben sie eine hohlkugelige Gehäusebohrung zu Aufnahme des Lagers mit einem sphärischen Lageraußenring (Lager muss separat bestellt werden), womit Fluchtungsfehler kompensiert werden können. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma Schaeffler Technologies AG & Co. KG (https://www.schaeffler.de/de/) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Preis auf Anfrage
Flanschlager-Gehäuse GG.CFTR03 von INA 40x81x20 mm
Abonnement
Daten: Innen (DI): 40 mm (Welle) Außen (DA): 81 mm Breite (B): 20 mm Art: GEHÄUSE/-EINHEITEN Serie GG.CFTR03 ohne Nachsetzzeichen GGCFTR = Flanschlager-Gehäuse, dreieckig, Dreiloch Hier finden Sie dazu passende WELLENDICHTRINGE Beim CFTR-Flanschlagergehäuse wie dem GG.CFTR03 von INA handelt es sich um ein dreieckiges Flanschlager-Gehäuse in Dreiloch-Ausführung. Zur Befestigung haben die Lager Durchgangsbohrungen. Wie alle Gehäuse haben sie eine hohlkugelige Gehäusebohrung zu Aufnahme des Lagers mit einem sphärischen Lageraußenring (Lager muss separat bestellt werden), womit Fluchtungsfehler kompensiert werden können. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma Schaeffler Technologies AG & Co. KG (https://www.schaeffler.de/de/) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Preis auf Anfrage
Inhalt im Überblick
Vier Flanschformen, neun Kürzel
Alle GG-Gehäuse sind aus Grauguss gefertigt und haben eine hohlkugelige Gehäusebohrung. Darin sitzt ein Spannlager mit sphärischem Außenring, das sich selbst ausrichtet und Fluchtungsfehler zwischen Lagerstelle und Welle ausgleicht. Was sich von Kürzel zu Kürzel unterscheidet, ist ausschließlich der Flansch.| Kürzel | Flanschform | Löcher | Zentrieransatz | Bei HUG |
|---|---|---|---|---|
| GG.CF | quadratisch | 4 | nein | 5 Artikel |
| GG.CJ | quadratisch | 4 | nein | 8 Artikel |
| GG.CFT | oval | 2 | nein | 6 Artikel |
| GG.CJT | oval | 2 | nein | 8 Artikel |
| GG.CJTZ | oval | 2 | ja | 6 Artikel |
| GG.GLCTE | oval | 2 | nein | 2 Artikel |
| GG.CFTR | dreieckig | 3 | nein | 8 Artikel |
| GG.ME | rund | 4 | ja | 3 Artikel |
| GG.FE | rund | 4 | ja | 4 Artikel |
Wozu der Zentrieransatz dient
Drei der neun Reihen haben einen Zentrieransatz: die ovale CJTZ sowie die runden Reihen ME und FE. Der Ansatz ist ein angedrehter Absatz auf der Rückseite des Flansches, der beim Anschrauben in eine passende Aussparung in der Maschinenwand greift. Das hat zwei praktische Folgen. Zum einen sitzt das Gehäuse ohne Ausrichten an der vorgesehenen Stelle, was die Montage beschleunigt und nach einer Demontage die wiederholgenaue Position sichert. Zum anderen nimmt der Ansatz die Radialkräfte auf, sodass die Befestigungsschrauben davon entlastet werden und im Wesentlichen nur noch die Vorspannung halten müssen. Wo diese Aussparung in der Anschlusskonstruktion fehlt, bringt der Ansatz keinen Vorteil – dort passen die Reihen ohne Zentrierung besser, weil das Gehäuse dann plan aufliegt.Welches GG-Gehäuse passt
Die Auswahl läuft über die Anschlusskonstruktion, nicht über das Lager:- Zahl und Anordnung der Befestigungslöcher. Vier Löcher im Rechteck führen zu CF oder CJ, zwei Löcher zu CFT, CJT, CJTZ oder GLCTE, drei Löcher zur CFTR-Reihe, eine runde Aufnahme mit vier Schrauben zu ME oder FE.
- Aussparung für den Zentrieransatz vorhanden? Wenn ja, kommen CJTZ, ME und FE infrage. Wenn nein, bleiben die Reihen ohne Ansatz.
- Vollständige Bezeichnung vom Altteil. Bei Ersatzteilen ist das der sicherste Weg. Innerhalb derselben Flanschform gibt es mehrere Reihen mit abweichenden Abmessungen – CF und CJ sind beide quadratisch, ME und FE beide rund, unterscheiden sich aber in den Anschlussmaßen.
FAQ zur GG-Serie
- Wofür steht GG bei INA? GG bezeichnet bei INA die Ausführung aus Grauguss. Der Zusatz dahinter beschreibt die Bauform: CF und CJ stehen für den quadratischen Vierlochflansch, CFT, CJT, CJTZ und GLCTE für den ovalen Zweilochflansch, CFTR für die dreieckige Dreilochausführung sowie ME und FE für die runden Gehäuse mit vier Schrauben.
- Welche Flanschformen gibt es in der GG-Serie? Alle vier: quadratisch, oval, dreieckig und rund. Damit ist GG die einzige Flanschlager-Gehäusereihe im HUG-Sortiment, die das gesamte Formenspektrum in einer Serie abdeckt. Andere Serien beschränken sich auf ein oder zwei Formen. Praktisch heißt das: Wer mehrere Lagerstellen mit unterschiedlichen Anschlussbedingungen ausstattet, kann innerhalb einer Serie und eines Werkstoffs bleiben, statt zwischen Herstellern zu wechseln.
- Was ist ein Zentrieransatz und wann brauche ich ihn? Ein angedrehter Absatz auf der Flanschrückseite, der in eine Aussparung der Maschinenwand greift. Er zentriert das Gehäuse beim Anschrauben und nimmt Radialkräfte auf, sodass die Schrauben entlastet werden. Sinnvoll ist er nur, wenn die Anschlusskonstruktion diese Aussparung tatsächlich hat – bei planer Wand bringt er nichts.
- Welche GG-Reihen haben einen Zentrieransatz? Drei von neun: die ovale Reihe CJTZ mit zwei Befestigungslöchern sowie die runden Reihen ME und FE mit jeweils vier Löchern. Die übrigen sechs Reihen CF, CJ, CFT, CJT, GLCTE und CFTR liegen plan auf der Anschlussfläche auf.
- Welches Lager passt in ein GG-Gehäuse? Ein Spannlager mit sphärischem Außenring, also ein Rillenkugellager mit kugeliger Außenfläche. Die hohlkugelige Gehäusebohrung nimmt diese Kugelform auf, wodurch sich das Lager selbst ausrichtet und Fluchtungsfehler ausgleicht. Das Lager wird separat bestellt, es gehört nicht zum Lieferumfang des Gehäuses.
- Wann ist die dreieckige CFTR-Reihe die richtige Wahl? Wenn zwei Schrauben zu wenig Verdrehsicherheit bieten, für vier aber der Platz fehlt. Der dreieckige Dreilochflansch liegt zwischen dem ovalen und dem quadratischen Gehäuse – er nimmt mehr Moment auf als die Zweilochausführung und baut trotzdem schmaler als das quadratische Gehäuse derselben Lagergröße.
- Kann ich CF gegen CJ tauschen? Nicht ungeprüft. Beide sind quadratische Graugussgehäuse mit vier Befestigungslöchern, unterscheiden sich aber in den Anschlussmaßen. Dasselbe gilt für die runden Reihen ME und FE. Beim Ersatz eines vorhandenen Gehäuses gehört deshalb die vollständige Bezeichnung vom Altteil übernommen, nicht nur die Größenziffer.
- Sind alle GG-Gehäuse aus Grauguss? Ja, das Kürzel GG steht genau dafür. Grauguss dämpft Schwingungen gut, ist formstabil und mechanisch hoch belastbar – der klassische Werkstoff im Maschinenbau. Für Hygiene- und Nassbereiche greift man stattdessen zu Thermoplast- oder Verbundwerkstoffgehäusen anderer Serien.
- Wie wird nachgeschmiert? Über den Schmiernippel am Gehäuse mit einem Wälzlagerfett. Das Fett gelangt über eine Nut in der hohlkugeligen Bohrung an den Lageraußenring. Wie oft nachgefettet wird, hängt von Drehzahl, Last und Umgebung ab – bei Staub oder Feuchtigkeit lieber häufiger und in kleineren Mengen.
GG-Gehäuse bei HUG
Seit 1938 stattet HUG Technik und Sicherheit Betriebe mit technischem Bedarf aus. Aus der GG-Serie von INA liegen 50 Graugussgehäuse ab Lager, verteilt auf neun Unterbaureihen – quadratisch, oval, dreieckig und rund, drei davon mit Zentrieransatz. Passend dazu:- Rillenkugellager und Spannlager – das passende Lager mit sphärischem Außenring für die GG-Gehäuse.
- FY-Serie – die Alternative von SKF, wenn europäische und japanische Bauform zur Auswahl stehen sollen.
- Flanschlager-Gehäuseeinheiten – Gehäuse und Lager als fertig montiertes Paket.
- Stehlager-Gehäuse – dieselbe Lagerstelle als stehende Fußmontage statt Flanschanbau.
