Flanschlager-Gehäuse PF-Serie
Die PF-Serie von SKF ist die einzige Flanschlager-Gehäusereihe im HUG-Sortiment aus Stahlblech statt Guss. Sie ist leicht, verzinkt und günstig – gedacht für einfache Lagerstellen mit leichter Last und niedriger Drehzahl. 16 Gehäuse stehen in drei Flanschformen zur Wahl.
Technische Infos
16 Artikel gefunden
Produktanzeige:

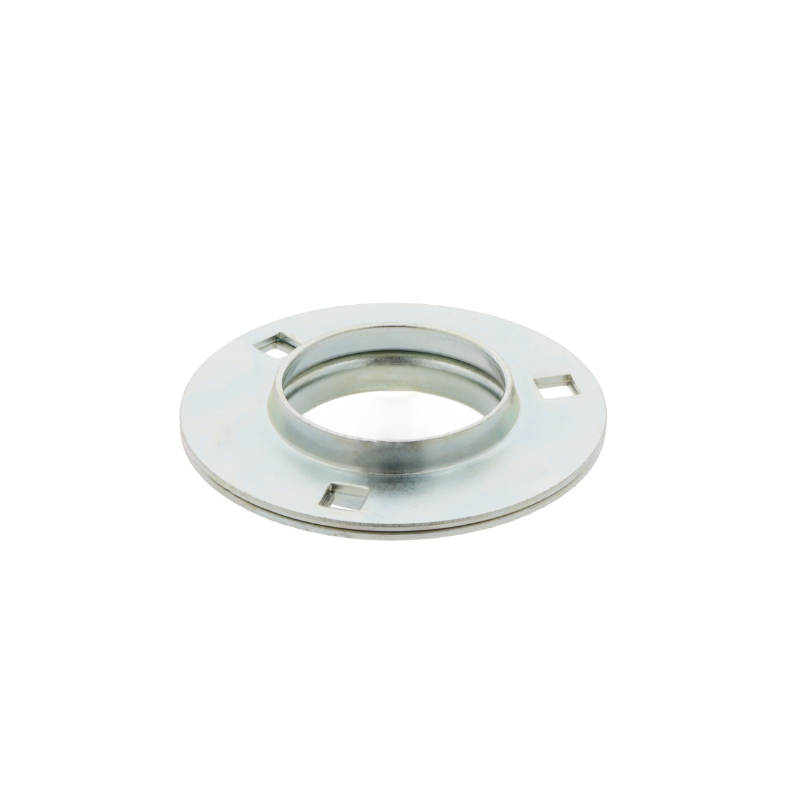

Flanschlager-Gehäuse PF40-A von SKF 0x81x14 mm
Ab
5,35 €*
Abonnement
Daten: Innen (DI): 0 mm (Welle) Außen (DA): 81 mm Breite (B): 14 mm Art: GEHÄUSE/-EINHEITEN Serie PF40 ohne Nachsetzzeichen PF = Flanschlager-Gehäuse, rund, Vierloch Hier finden Sie dazu passende WELLENDICHTRINGE Beim PF-Flanschlagergehäuse wie dem PF40-A von SKF handelt es sich um ein rundes Flanschlager-Gehäuse in Vierloch-Ausführung. Zur Befestigung haben die Lager Durchgangsbohrungen. Wie alle Gehäuse haben sie eine hohlkugelige Gehäusebohrung zu Aufnahme des Lagers mit einem sphärischen Lageraußenring (Lager muss separat bestellt werden), womit Fluchtungsfehler kompensiert werden können. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma SKF GmbH (www.skf.de) Abbildungen sind ähnlich, Irrtum vorbehalten.SKF Group, Sven Wingquists Gata 2, Gothenburg, Sweden, info@skf.com
Flanschlager-Gehäuse PF47-X von SKF 0x91x16 mm
Ab
5,90 €*
Abonnement
Daten: Innen (DI): 0 mm (Welle) Außen (DA): 91 mm Breite (B): 16 mm Art: GEHÄUSE/-EINHEITEN Serie PF47 ohne Nachsetzzeichen PF = Flanschlager-Gehäuse, rund, Vierloch Hier finden Sie dazu passende WELLENDICHTRINGE Beim PF-Flanschlagergehäuse wie dem PF47-X von SKF handelt es sich um ein rundes Flanschlager-Gehäuse in Vierloch-Ausführung. Zur Befestigung haben die Lager Durchgangsbohrungen. Wie alle Gehäuse haben sie eine hohlkugelige Gehäusebohrung zu Aufnahme des Lagers mit einem sphärischen Lageraußenring (Lager muss separat bestellt werden), womit Fluchtungsfehler kompensiert werden können. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma SKF GmbH (www.skf.de) Abbildungen sind ähnlich, Irrtum vorbehalten.SKF Group, Sven Wingquists Gata 2, Gothenburg, Sweden, info@skf.com
Flanschlager-Gehäuse PF52 von SKF 0x95x18 mm
Ab
6,02 €*
Abonnement
Daten: Innen (DI): 0 mm (Welle) Außen (DA): 95 mm Breite (B): 18 mm Art: GEHÄUSE/-EINHEITEN Serie PF52 ohne Nachsetzzeichen PF = Flanschlager-Gehäuse, rund, Vierloch Hier finden Sie dazu passende WELLENDICHTRINGE Beim PF-Flanschlagergehäuse wie dem PF52 von SKF handelt es sich um ein rundes Flanschlager-Gehäuse in Vierloch-Ausführung. Zur Befestigung haben die Lager Durchgangsbohrungen. Wie alle Gehäuse haben sie eine hohlkugelige Gehäusebohrung zu Aufnahme des Lagers mit einem sphärischen Lageraußenring (Lager muss separat bestellt werden), womit Fluchtungsfehler kompensiert werden können. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma SKF GmbH (www.skf.de) Abbildungen sind ähnlich, Irrtum vorbehalten.SKF Group, Sven Wingquists Gata 2, Gothenburg, Sweden, info@skf.com
Flanschlagergehäuse PF62 von SKF 62 mm
Abonnement
Daten: Innen (DI): 0 mm (Welle) Außen (DA): 112 mm Breite (B): 19 mm Art: GEHÄUSE/-EINHEITEN Serie PF62 ohne Nachsetzzeichen PF = Flanschlager-Gehäuse, rund, Vierloch Hier finden Sie dazu passende WELLENDICHTRINGE Beim PF-Flanschlagergehäuse wie dem PF62 von SKF handelt es sich um ein rundes Flanschlager-Gehäuse in Vierloch-Ausführung. Zur Befestigung haben die Lager Durchgangsbohrungen. Wie alle Gehäuse haben sie eine hohlkugelige Gehäusebohrung zu Aufnahme des Lagers mit einem sphärischen Lageraußenring (Lager muss separat bestellt werden), womit Fluchtungsfehler kompensiert werden können. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma SKF GmbH (www.skf.de) Abbildungen sind ähnlich, Irrtum vorbehalten.SKF Group, Sven Wingquists Gata 2, Gothenburg, Sweden, info@skf.com
Preis auf Anfrage
Flanschlagergehäuse PF72 von SKF 72 mm
Abonnement
Daten: Innen (DI): 0 mm (Welle) Außen (DA): 122 mm Breite (B): 20 mm Art: GEHÄUSE/-EINHEITEN Serie PF72 ohne Nachsetzzeichen PF = Flanschlager-Gehäuse, rund, Vierloch Hier finden Sie dazu passende WELLENDICHTRINGE Beim PF-Flanschlagergehäuse wie dem PF72 von SKF handelt es sich um ein rundes Flanschlager-Gehäuse in Vierloch-Ausführung. Zur Befestigung haben die Lager Durchgangsbohrungen. Wie alle Gehäuse haben sie eine hohlkugelige Gehäusebohrung zu Aufnahme des Lagers mit einem sphärischen Lageraußenring (Lager muss separat bestellt werden), womit Fluchtungsfehler kompensiert werden können. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma SKF GmbH (www.skf.de) Abbildungen sind ähnlich, Irrtum vorbehalten.SKF Group, Sven Wingquists Gata 2, Gothenburg, Sweden, info@skf.com
Preis auf Anfrage
Flanschlager-Gehäuse PF85 von SKF 0x149x21 mm
Ab
13,24 €*
Abonnement
Daten: Innen (DI): 0 mm (Welle) Außen (DA): 149 mm Breite (B): 21 mm Art: GEHÄUSE/-EINHEITEN Serie PF85 ohne Nachsetzzeichen PF = Flanschlager-Gehäuse, rund, Vierloch Hier finden Sie dazu passende WELLENDICHTRINGE Beim PF-Flanschlagergehäuse wie dem PF85 von SKF handelt es sich um ein rundes Flanschlager-Gehäuse in Vierloch-Ausführung. Zur Befestigung haben die Lager Durchgangsbohrungen. Wie alle Gehäuse haben sie eine hohlkugelige Gehäusebohrung zu Aufnahme des Lagers mit einem sphärischen Lageraußenring (Lager muss separat bestellt werden), womit Fluchtungsfehler kompensiert werden können. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma SKF GmbH (www.skf.de) Abbildungen sind ähnlich, Irrtum vorbehalten.SKF Group, Sven Wingquists Gata 2, Gothenburg, Sweden, info@skf.com

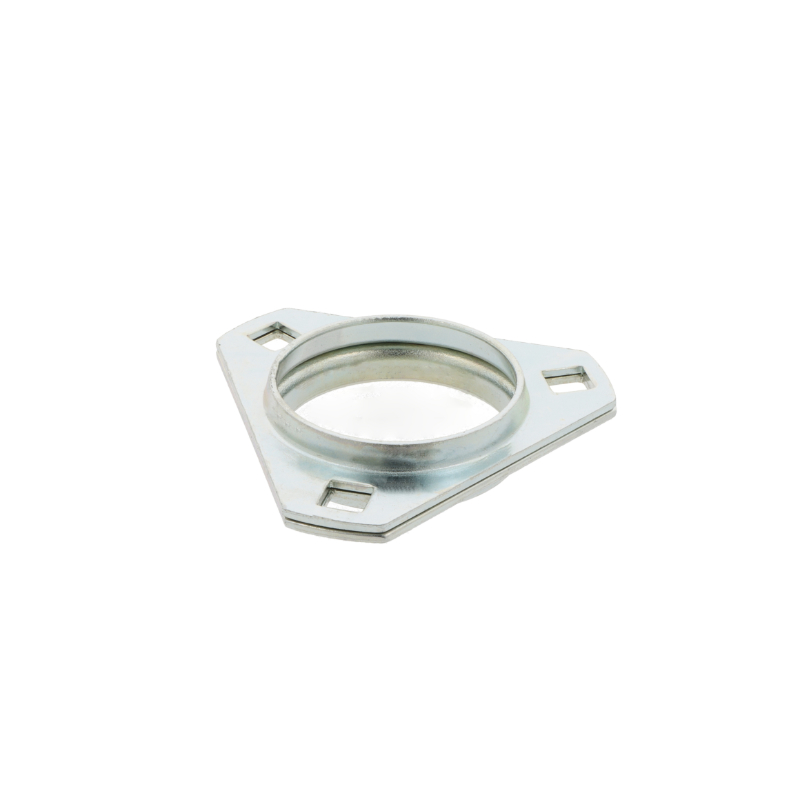

Flanschlagergehäuse PFD40 von SKF 40 mm
Ab
5,69 €*
Abonnement
Daten: Innen (DI): 0 mm (Welle) Außen (DA): 81 mm Breite (B): 14 mm Art: GEHÄUSE/-EINHEITEN Serie PFD40 ohne Nachsetzzeichen PFD = Flanschlager-Gehäuse, dreieckig, Dreiloch Hier finden Sie dazu passende WELLENDICHTRINGE Beim PFD-Flanschlagergehäuse wie dem PFD40 von SKF handelt es sich um ein dreieckiges Flanschlager-Gehäuse in Dreiloch-Ausführung. Zur Befestigung haben die Lager Durchgangsbohrungen. Wie alle Gehäuse haben sie eine hohlkugelige Gehäusebohrung zu Aufnahme des Lagers mit einem sphärischen Lageraußenring (Lager muss separat bestellt werden), womit Fluchtungsfehler kompensiert werden können. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma SKF GmbH (www.skf.de) Abbildungen sind ähnlich, Irrtum vorbehalten.SKF Group, Sven Wingquists Gata 2, Gothenburg, Sweden, info@skf.com
Flanschlagergehäuse PFD47 von SKF 47 mm
Ab
6,53 €*
Abonnement
Daten: Innen (DI): 0 mm (Welle) Außen (DA): 91 mm Breite (B): 16 mm Art: GEHÄUSE/-EINHEITEN Serie PFD47 ohne Nachsetzzeichen PFD = Flanschlager-Gehäuse, dreieckig, Dreiloch Hier finden Sie dazu passende WELLENDICHTRINGE Beim PFD-Flanschlagergehäuse wie dem PFD47 von SKF handelt es sich um ein dreieckiges Flanschlager-Gehäuse in Dreiloch-Ausführung. Zur Befestigung haben die Lager Durchgangsbohrungen. Wie alle Gehäuse haben sie eine hohlkugelige Gehäusebohrung zu Aufnahme des Lagers mit einem sphärischen Lageraußenring (Lager muss separat bestellt werden), womit Fluchtungsfehler kompensiert werden können. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma SKF GmbH (www.skf.de) Abbildungen sind ähnlich, Irrtum vorbehalten.SKF Group, Sven Wingquists Gata 2, Gothenburg, Sweden, info@skf.com
Flanschlagergehäuse PFD52 von SKF 52 mm
Ab
6,74 €*
Abonnement
Daten: Innen (DI): 0 mm (Welle) Außen (DA): 95 mm Breite (B): 18 mm Art: GEHÄUSE/-EINHEITEN Serie PFD52 ohne Nachsetzzeichen PFD = Flanschlager-Gehäuse, dreieckig, Dreiloch Hier finden Sie dazu passende WELLENDICHTRINGE Beim PFD-Flanschlagergehäuse wie dem PFD52 von SKF handelt es sich um ein dreieckiges Flanschlager-Gehäuse in Dreiloch-Ausführung. Zur Befestigung haben die Lager Durchgangsbohrungen. Wie alle Gehäuse haben sie eine hohlkugelige Gehäusebohrung zu Aufnahme des Lagers mit einem sphärischen Lageraußenring (Lager muss separat bestellt werden), womit Fluchtungsfehler kompensiert werden können. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma SKF GmbH (www.skf.de) Abbildungen sind ähnlich, Irrtum vorbehalten.SKF Group, Sven Wingquists Gata 2, Gothenburg, Sweden, info@skf.com
Flanschlagergehäuse PFD62 von SKF 62 mm
Ab
7,78 €*
Abonnement
Daten: Innen (DI): 0 mm (Welle) Außen (DA): 112 mm Breite (B): 19 mm Art: GEHÄUSE/-EINHEITEN Serie PFD62 ohne Nachsetzzeichen PFD = Flanschlager-Gehäuse, dreieckig, Dreiloch Hier finden Sie dazu passende WELLENDICHTRINGE Beim PFD-Flanschlagergehäuse wie dem PFD62 von SKF handelt es sich um ein dreieckiges Flanschlager-Gehäuse in Dreiloch-Ausführung. Zur Befestigung haben die Lager Durchgangsbohrungen. Wie alle Gehäuse haben sie eine hohlkugelige Gehäusebohrung zu Aufnahme des Lagers mit einem sphärischen Lageraußenring (Lager muss separat bestellt werden), womit Fluchtungsfehler kompensiert werden können. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma SKF GmbH (www.skf.de) Abbildungen sind ähnlich, Irrtum vorbehalten.SKF Group, Sven Wingquists Gata 2, Gothenburg, Sweden, info@skf.com

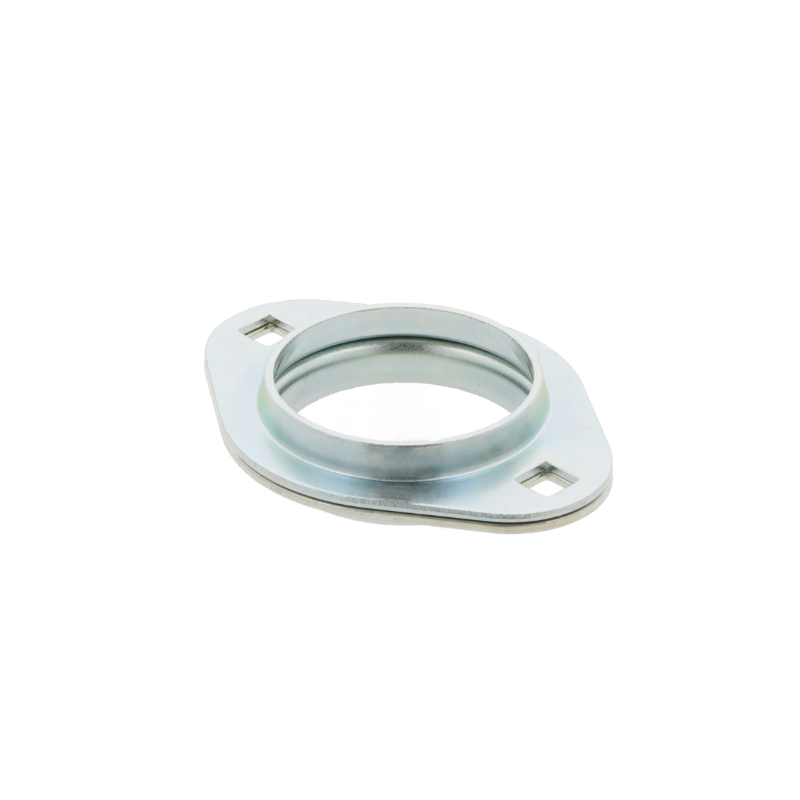

Flanschlagergehäuse PFT40 von SKF 40 mm
Ab
5,16 €*
Abonnement
Daten: Innen (DI): 0 mm (Welle) Außen (DA): 81 mm Breite (B): 14 mm Art: GEHÄUSE/-EINHEITEN Serie PFT40 ohne Nachsetzzeichen PFT = Flanschlager-Gehäuse, oval, Zweiloch, Stahlblech Hier finden Sie dazu passende WELLENDICHTRINGE Beim PFT-Flanschlagergehäuse wie dem PFT40 von SKF handelt es sich um ein ovales Flanschlager-Gehäuse in Zweiloch-Ausführung. Zur Befestigung haben die Lager Durchgangsbohrungen. Wie alle Gehäuse haben sie eine hohlkugelige Gehäusebohrung zu Aufnahme des Lagers mit einem sphärischen Lageraußenring (Lager muss separat bestellt werden), womit Fluchtungsfehler kompensiert werden können. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma SKF GmbH (www.skf.de) Abbildungen sind ähnlich, Irrtum vorbehalten.SKF Group, Sven Wingquists Gata 2, Gothenburg, Sweden, info@skf.com
Flanschlagergehäuse PFT47 von SKF 47 mm
Ab
6,21 €*
Abonnement
Daten: Innen (DI): 0 mm (Welle) Außen (DA): 91 mm Breite (B): 16 mm Art: GEHÄUSE/-EINHEITEN Serie PFT47 ohne Nachsetzzeichen PFT = Flanschlager-Gehäuse, oval, Zweiloch, Stahlblech Hier finden Sie dazu passende WELLENDICHTRINGE Beim PFT-Flanschlagergehäuse wie dem PFT47 von SKF handelt es sich um ein ovales Flanschlager-Gehäuse in Zweiloch-Ausführung. Zur Befestigung haben die Lager Durchgangsbohrungen. Wie alle Gehäuse haben sie eine hohlkugelige Gehäusebohrung zu Aufnahme des Lagers mit einem sphärischen Lageraußenring (Lager muss separat bestellt werden), womit Fluchtungsfehler kompensiert werden können. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma SKF GmbH (www.skf.de) Abbildungen sind ähnlich, Irrtum vorbehalten.SKF Group, Sven Wingquists Gata 2, Gothenburg, Sweden, info@skf.com
Inhalt im Überblick
PF, PFD, PFT – drei Flanschformen
Alle drei Kürzel stehen für dasselbe Bauprinzip: ein Gehäuse aus gepresstem Stahlblech, das als Paar aus zwei Schalenhälften geliefert wird und ein Y-Lager mit sphärischem Außenring aufnimmt. Unterschiedlich ist allein der Flansch.| Kürzel | Flanschform | Befestigungslöcher | Bei HUG |
|---|---|---|---|
| PF | rund | drei oder vier, quadratisch | 6 Artikel |
| PFD | dreieckig | drei, quadratisch | 4 Artikel |
| PFT | oval | zwei, quadratisch | 6 Artikel |
Was Stahlblech kann und was nicht
Der Werkstoff ist chromfreies Stahlblech, verzinkt als Korrosionsschutz. Daraus ergeben sich die Stärken der Reihe: Sie ist deutlich leichter als ein Gussgehäuse gleicher Größe, günstiger in der Anschaffung und durch die Verzinkung gegen Feuchtigkeit unempfindlicher als blanker Guss. Ebenso klar sind die Grenzen. Stahlblech dämpft Schwingungen schlechter als Grauguss und nimmt weniger Kippmoment auf. Die Reihe ist deshalb ausdrücklich für einfache Lagerungen mit leichter Last und relativ niedriger Drehzahl ausgelegt, nicht für den schweren Maschinenbau. Der wichtigste Punkt für die Wartungsplanung: **Diese Gehäuse lassen sich nicht nachschmieren.** Es gibt keinen Schmiernippel und keine Schmiernut zum Lageraußenring. Das eingesetzte Lager muss also über seine gesamte Einsatzdauer mit der Erstbefettung auskommen – wer nachfetten will, braucht ein Gussgehäuse.Wann die PF-Serie passt
Sinnvoll ist die Reihe bei Lagerstellen, die drei Bedingungen erfüllen:- Leichte Last und moderate Drehzahl. Fördertechnik, Abdeckungen, Umlenkrollen, landwirtschaftliche Nebenaggregate – überall dort, wo kein hohes Moment auf den Flansch wirkt.
- Keine Nachschmierung geplant. Entweder weil die Lagerstelle lebensdauergeschmiert ausgelegt ist oder weil das Lager im Wartungsfall ohnehin komplett getauscht wird.
- Gewicht oder Preis sind das Argument. Bei vielen gleichartigen Lagerstellen summiert sich beides spürbar.
FAQ zur PF-Serie
- Woraus bestehen die PF-Gehäuse? Aus chromfreiem Stahlblech, das zum Korrosionsschutz verzinkt ist. Damit unterscheidet sich die Reihe von allen anderen Flanschlager-Gehäusen im HUG-Sortiment, die aus Grauguss, Thermoplast oder Verbundwerkstoff gefertigt sind. Stahlblech ist leichter und günstiger, dämpft aber Schwingungen schlechter und trägt weniger.
- Was unterscheidet PF, PFD und PFT? Nur die Flanschform. PF ist rund mit drei oder vier quadratischen Befestigungslöchern, PFD dreieckig mit drei Löchern und PFT oval mit zwei. Bauprinzip, Werkstoff und Lageraufnahme sind bei allen drei gleich, sodass sich die Wahl allein nach der Anschlusskonstruktion richtet.
- Kann ich ein PF-Gehäuse nachschmieren? Nein. Die Stahlblechgehäuse haben weder Schmiernippel noch Schmiernut zum Lageraußenring und sind konstruktiv nicht auf Nachschmierung ausgelegt. Das eingesetzte Lager muss mit seiner Erstbefettung auskommen. Wenn die Lagerstelle nachgefettet werden soll, führt der Weg zu einem Gussgehäuse. Das ist keine Einschränkung im Betrieb, sondern eine Frage der Auslegung: Die Reihe ist für Lagerstellen gedacht, die über ihre Lebensdauer mit einer Erstbefettung auskommen und im Wartungsfall komplett getauscht werden.
- Warum sind die Befestigungslöcher quadratisch? Damit der Vierkant unter dem Kopf einer Schlossschraube formschlüssig greift. Die Schraube kann sich beim Anziehen der Mutter nicht mitdrehen, sodass an der Rückseite nicht gegengehalten werden muss – ein praktischer Vorteil an schlecht zugänglichen Anbaustellen.
- Welches Lager passt in ein PF-Gehäuse? Ein Y-Lager, also ein Rillenkugellager mit kugeligem Außenring. Es sitzt in der hohlkugeligen Aufnahme der beiden Schalenhälften und gleicht darin Fluchtungsfehler aus. Die Größenzahl im Kürzel bezeichnet den Lager-Außendurchmesser: PF 52 nimmt ein Lager mit 52 mm auf. Das Lager wird separat bestellt.
- Wird das Gehäuse einzeln oder als Paar geliefert? Als Paar aus zwei Schalenhälften, die das Lager zwischen sich einschließen. Beide Hälften zusammen bilden das komplette Gehäuse für eine Lagerstelle – es handelt sich nicht um zwei getrennt verwendbare Gehäuse.
- In welchem Temperaturbereich arbeitet die Reihe? Das Datenblatt der dreieckigen PFD-Ausführung nennt einen Bereich von minus 30 bis plus 120 Grad Celsius. Damit deckt die Reihe den üblichen Umgebungsbereich im Maschinen- und Anlagenbau ab; die tatsächliche Grenze bestimmt in der Praxis meist das eingesetzte Lager samt Fett, nicht das Gehäuse.
- Welche Größen führt HUG? Die Reihen decken bei HUG Lager-Außendurchmesser von 40 bis 85 mm ab. Die runde PF-Reihe reicht mit PF 85 am weitesten hinauf, die ovale PFT-Reihe bis 80 mm und die dreieckige PFD-Reihe bis 62 mm. Im unteren Bereich ab 40 mm stehen alle drei Flanschformen zur Verfügung, sodass sich die Bauform dort frei nach der Anschlusskonstruktion wählen lässt. Wer eine größere Lagerstelle in Stahlblech ausführen will, ist auf die runde PF-Reihe angewiesen.
PF-Gehäuse bei HUG
Seit 1938 stattet HUG Technik und Sicherheit Betriebe mit technischem Bedarf aus. Aus der PF-Serie von SKF liegen 16 verzinkte Stahlblechgehäuse ab Lager – sechs runde, vier dreieckige und sechs ovale, in Größen von 40 bis 85 mm. Passend dazu:- Rillenkugellager und Y-Lager – das passende Lager mit kugeligem Außenring, das separat eingesetzt wird.
- FY-Serie – die Grauguss-Alternative, wenn nachgeschmiert werden soll oder die Last höher liegt.
- Flanschlager-Gehäuseeinheiten – Gehäuse und Lager als fertig montiertes Paket.
- Stehlager-Gehäuse – dieselbe Lagerstelle als stehende Fußmontage statt Flanschanbau.
