Lenkrollen A300.A80
Die Baureihe A300.A80 von BS ROLLEN ist die schwenkbare Apparaterolle mit grauem Gummirad auf Kunststoffkörper – leise, spurfrei und bodenschonend. HUG Technik führt die Baureihe mit Rad-Durchmessern von 75 und 100 mm und Tragfähigkeiten von 60 bis 70 kg je Rolle ab Lager.Inhalt im Überblick
Aufbau der Baureihe A300.A80

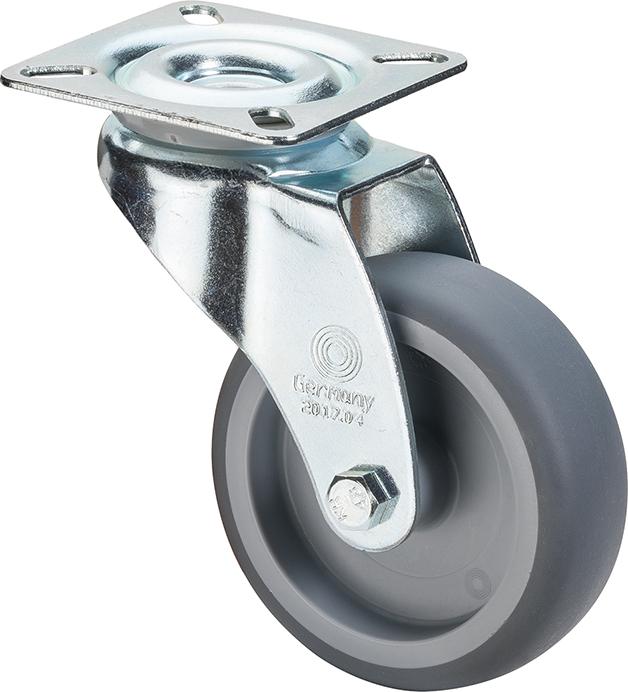

Die A300.A80 besteht aus einer Gabel aus verzinkt-chromatiertem Stahlblech, einem zweireihigen Kugelkranz im Gabelkopf und einem Rad mit grauer Gummilauffläche auf einem Kunststoffkörper. Die Radachse läuft in einem Gleitlager. Diese Kombination ordnet die Baureihe klar ein: Sie ist keine Schwerlastrolle, sondern eine Apparate- und Gerätrolle für Wagen, Regale, Prüfstände und Werkstattmöbel im Bereich bis rund 70 kg je Rolle.
Der zweireihige Kugelkranz ist das technisch wichtigste Merkmal gegenüber den kleineren Baureihen. Zwei übereinanderliegende Kugelreihen nehmen im Schwenkkopf sowohl die senkrechte Last als auch die Kippmomente auf, die beim Anfahren und beim Richtungswechsel entstehen. Der Schwenkkopf bleibt dadurch auch nach vielen Lastwechseln spielarm, und die Rolle dreht sich beim Anschieben zuverlässig in die Fahrtrichtung ein. Rollen mit nur einer Kugelreihe – etwa die leichtere Thermoplast-Baureihe im selben Bereich der Einfachrollen – sind hier deutlich einfacher aufgebaut.
Das Gleitlager in der Radnabe ist bewusst gewählt. Es ist wartungsfrei, unempfindlich gegen Stillstandskorrosion und günstig, erzeugt aber mehr Rollwiderstand als ein Kugellager. Für Geräte, die überwiegend stehen und nur gelegentlich umgesetzt werden, ist das die passende Auslegung. Wer täglich lange Strecken schiebt, greift besser zu einer kugelgelagerten Ausführung aus dem Bereich der Lenkrollen.
Graues Gummirad auf Kunststoffkörper
Der graue Gummibelag ist der Grund, warum diese Baureihe auf empfindlichen Böden eingesetzt wird. Weiche Laufbeläge verformen sich unter Last, verteilen die Flächenpressung auf eine größere Aufstandsfläche und schonen dadurch Estrich, Fliesen, Beschichtungen und Parkett. Der Wicke-Radgeber nennt diese Zuordnung als Faustregel: weiche Rollen auf harte Böden, harte Rollen auf weiche Böden. Der graue Gummi ist zudem als spurloser Laufbelag ausgelegt und hinterlässt keine dunklen Abriebstreifen, wie sie schwarze Mischungen auf empfindlichen Belägen verursachen können.
Der Kunststoffkörper unter dem Gummibelag hält das Rad leicht und rostfrei. Er nimmt kein Wasser auf und ist gegen die üblichen Reinigungsmittel beständig, erreicht aber nicht die Formsteifigkeit einer Stahlfelge. Für Dauerlast auf einer Stelle ist deshalb die Stahlfelgen-Variante die robustere Wahl; die entsprechenden Räder liegen bei den Vollgummirädern.
Der weiche Belag hat einen Preis: Er dämpft Stöße und läuft leise, kostet aber Rollwiderstand. Nach dem Ratgeber von Rollentechnik sinkt der Rollwiderstand mit härterem Laufbelag ab etwa 85 Shore A, mit größerem Raddurchmesser und mit glattem Untergrund. Wer maximale Leichtläufigkeit braucht, wählt Polyamid; wer Laufruhe und Bodenschutz braucht, wählt Gummi. Die A300.A80 steht bewusst auf der Seite der Laufruhe.
Maße, Tragkraft und Bauhöhe
Die beiden lieferbaren Größen unterscheiden sich in Raddurchmesser, Radbreite und Bauhöhe, teilen sich aber dieselbe Anschraubplatte. Die Bauhöhe ist das Maß von der Aufstandsfläche bis zur Oberkante der Platte und bestimmt, wie hoch das Gerät nach der Montage steht.
| Rad Ø x Breite | Tragfähigkeit | Bauhöhe | Plattengröße | Achsbohrung |
|---|---|---|---|---|
| 75 x 25 mm | 60 kg | 103 mm | 60 x 60 mm | 38 mm |
| 100 x 24 mm | 70 kg | 124 mm | 60 x 60 mm | 39 mm |
Die Tragfähigkeit gilt je Rolle. Für die Auslegung eines Wagens rechnet der Blickle-Ratgeber mit der Formel T = (E + Z) / (n × S): erforderliche Tragfähigkeit je Rolle gleich Eigengewicht plus Zuladung, geteilt durch die Zahl der tragenden Rollen mal einem Sicherheitsfaktor. Bei vier Rollen wird üblicherweise nicht mit vier, sondern mit drei tragenden Rollen gerechnet, weil sich die Last auf unebenem Boden ungleich verteilt. Vier Rollen A300.A80 mit 70 kg tragen so ausgelegt rund 210 kg statt rechnerischer 280 kg.
Die Herstellerangabe bezieht sich auf die Prüfung nach DIN EN 12527 bis 12533 beziehungsweise ISO 22878 bis 22884 auf einem rotatorischen Scheibenprüfstand. Die dort festgelegten Standardbedingungen sind glatter Boden, Schrittgeschwindigkeit 4 km/h, gleichmäßige Lastverteilung und Raumtemperatur zwischen 15 und 28 °C. Wer schneller fährt, über Schwellen rollt oder dauerhaft an einer Stelle abstellt, muss Reserve einplanen.
Anschraubplatte und Lochbild
Beide Größen werden über eine Anschraubplatte von 60 x 60 mm befestigt – die stabilste der gängigen Befestigungsarten, weil sie das Kippmoment der Rolle über vier Schrauben flächig in den Geräterahmen einleitet. Die Alternativen Rückenloch und Gewindezapfen leiten die Last über einen einzelnen Bolzen ein und eignen sich für leichtere Anwendungen und für Rohrrahmen.
Das Lochbild ist doppelt ausgeführt: Die 75-mm-Größe hat 48 x 48 und 38 x 38 mm, die 100-mm-Größe 47 x 47 und 37 x 37 mm, jeweils mit 6,3 mm Lochdurchmesser. Zwei Lochbilder auf einer Platte erhöhen die Chance, dass die Rolle auf ein vorhandenes Bohrbild passt. Beim Austausch lohnt es sich, vor der Bestellung Plattenmaß, Lochabstand und Lochdurchmesser am Altteil abzugreifen – und bei Unklarheit die vollständige Bezeichnung vom alten Bauteil zu übernehmen.
Wo A300.A80 im Baukasten steht
Die Typenbezeichnung folgt einem durchgängigen Schema, das die Auswahl erheblich vereinfacht. Die Ziffernfolge beschreibt die Bauart, das Kürzel hinter dem Punkt den Radtyp. Eine 00 an dritter Stelle steht für die Lenkrolle ohne Feststeller, eine 10 für die starre Bockrolle, eine 20 für die Lenkrolle mit Totalfeststeller.
- A300.A80 – schwenkbar, ohne Feststeller: diese Seite
- A310.A80 – dieselbe Rolle als starre Bockrolle für Spurführung
- A320.A80 – dieselbe Rolle mit Totalfeststeller
Alle drei teilen Rad, Plattenmaß und Bauhöhe. Ein Wagen lässt sich damit gemischt bestücken, ohne dass er schief steht: zwei Bockrollen für die Spur, zwei Lenkrollen für die Lenkung, bei Bedarf eine davon mit Feststeller. Das Kürzel A80 bezeichnet dabei immer das graue Gummirad auf Kunststoffkörper.
FAQ zur Baureihe A300.A80
- Wofür steht die Bezeichnung A300.A80? A300 bezeichnet die Bauform: schwenkbare Lenkrolle ohne Feststeller mit zweireihigem Kugelkranz und Stahlblechgabel. A80 steht für den Radtyp, in diesem Fall das graue Gummirad auf Kunststoffkörper. Die Systematik gilt durchgängig – A310.A80 ist dieselbe Rolle als Bockrolle, A320.A80 dieselbe Rolle mit Totalfeststeller.
- Warum ist der Gummi grau und nicht schwarz? Graue Gummimischungen sind als spurlose Laufbeläge ausgelegt und hinterlassen auf hellen Böden keine dunklen Abriebstreifen. Schwarze Mischungen sind robust und langlebig, können auf empfindlichen Belägen wie Linoleum oder unbehandeltem Holz aber Kontaktverfärbungen hinterlassen. Auf Estrich, Fliesen und beschichteten Hallenböden ist der graue Belag deshalb die sauberere Wahl.
- Was bedeutet der zweireihige Kugelkranz? Im Schwenkkopf liegen zwei Kugelreihen übereinander. Sie nehmen senkrechte Last und Kippmomente getrennt auf, wodurch der Schwenkkopf auch nach vielen Lastwechseln spielarm bleibt und die Rolle sauber einlenkt. Einreihige Kugelkränze sind einfacher aufgebaut und für geringere Lasten und seltenere Nutzung ausgelegt.
- Welche Bauhöhe hat die A300.A80? 103 mm bei 75 mm Raddurchmesser und 124 mm bei 100 mm Raddurchmesser, jeweils gemessen von der Aufstandsfläche bis zur Oberkante der Anschraubplatte. Werden Bock- und Lenkrollen gemischt, müssen alle Rollen dieselbe Bauhöhe haben, sonst steht das Gerät windschief und kippelt.
- Passt die Rolle auf mein vorhandenes Lochbild? Die Platte misst 60 x 60 mm und trägt zwei Lochbilder – 48 x 48 und 38 x 38 mm bei der 75er, 47 x 47 und 37 x 37 mm bei der 100er, Lochdurchmesser jeweils 6,3 mm. Messen Sie am Altteil Plattenmaß, Lochabstand und Lochdurchmesser ab, bevor Sie bestellen.
- Warum hat die Rolle ein Gleitlager statt Kugellager? Das Gleitlager ist wartungsfrei, unempfindlich gegen längere Standzeiten und preiswert. Es erzeugt jedoch mehr Rollwiderstand als ein Kugellager. Für Geräte, die überwiegend stehen und gelegentlich umgesetzt werden, ist das sinnvoll; für tägliche lange Schiebewege lohnt eine kugelgelagerte Baureihe.
- Wie viel Reserve soll ich bei der Tragkraft einplanen? Rechnen Sie bei vier Rollen mit drei tragenden Rollen, weil sich die Last auf unebenem Boden ungleich verteilt. Vier Rollen mit 70 kg ergeben so etwa 210 kg zulässige Gesamtlast. Für Stöße, Schwellen und höhere Geschwindigkeit als Schrittgeschwindigkeit ist zusätzliche Reserve nötig.
- Kann ich nur das Rad tauschen statt der ganzen Rolle? Bei verschlissener Lauffläche und intaktem Schwenkkopf genügt oft das Rad. Entscheidend sind Raddurchmesser, Radbreite, Achsbohrung und das Maß zwischen den Gabelschenkeln. Die Achsbohrung beträgt hier 38 beziehungsweise 39 mm; passende Räder finden sich im Bereich Ersatzräder.
