Spannlager-Gehäuse TU-Serie
Wer nur den Gusskörper braucht, steht vor einer Frage, die der Katalog eindeutig beantwortet: Welches Gehäuse gehört zu welchem Y-Lager und damit zu welcher Welle. HUG führt acht dieser Spanngehäuse für Lagerbohrungen von 47 bis 100 Millimetern.
Technische Infos
8 Artikel gefunden
Produktanzeige:

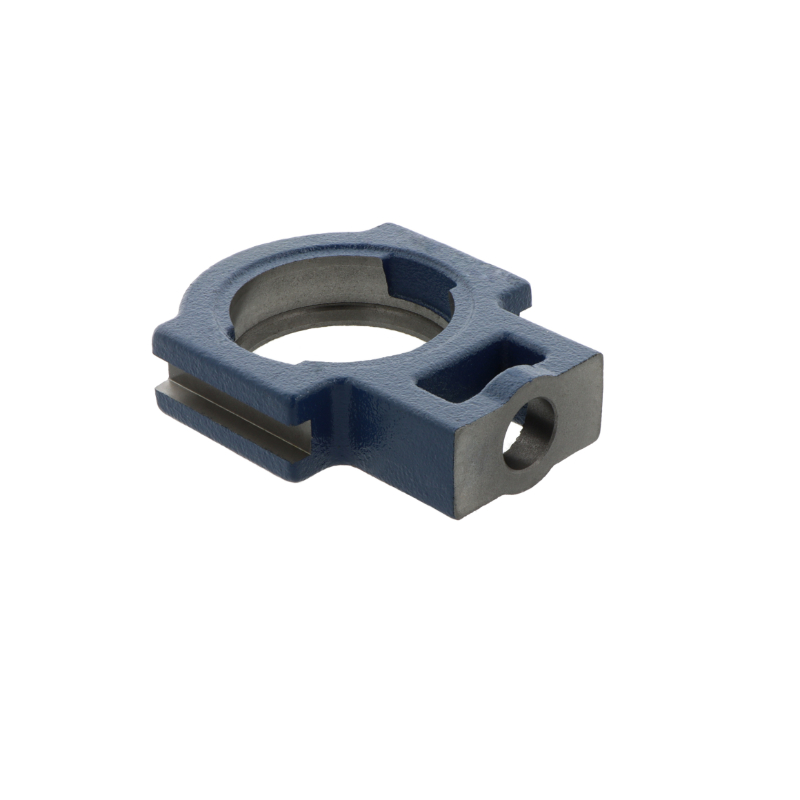

Spanngehäuse TU504 M von SKF 47 mm
Abonnement
Daten: Innen (DI): 47 mm (Welle) Außen (DA): 92 mm Breite (B): 34 mm Art: Gehäuse/Einheiten Serie TU504 mit Nachsetzzeichen TU = Spannlager-Gehäuse Hier finden Sie dazu passende WELLENDICHTRINGE Spannlager-Gehäuse wie das TU504-M von SKF sind Teil einer Spannlager-Gehäuseeinheit und bestehen aus dem Lagergehäuse (Y-Lagergehäuse) mit einer entsprechenden hohlkugeligen Aufnahmebohrung zum Einbau des entsprechenden Spannlagers (Y-Lager). Diese hohlkugeligen Ausführungen ermöglichen einen Ausgleich von Fluchtungsfehlern. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma SKF GmbH (www.skf.de) Abbildungen sind ähnlich, Irrtum vorbehalten.SKF Group, Sven Wingquists Gata 2, Gothenburg, Sweden, info@skf.com
Preis auf Anfrage
Spannlager-Gehäuse TU505-M von SKF 52x91x34 mm
Ab
23,53 €*
Abonnement
Daten: Innen (DI): 52 mm (Welle) Außen (DA): 91 mm Breite (B): 34 mm Art: Gehäuse/Einheiten Serie TU505 mit Nachsetzzeichen TU = Spannlager-Gehäuse Hier finden Sie dazu passende WELLENDICHTRINGE Spannlager-Gehäuse wie das TU505-M von SKF sind Teil einer Spannlager-Gehäuseeinheit und bestehen aus dem Lagergehäuse (Y-Lagergehäuse) mit einer entsprechenden hohlkugeligen Aufnahmebohrung zum Einbau des entsprechenden Spannlagers (Y-Lager). Diese hohlkugeligen Ausführungen ermöglichen einen Ausgleich von Fluchtungsfehlern. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma SKF GmbH (www.skf.de) Abbildungen sind ähnlich, Irrtum vorbehalten.SKF Group, Sven Wingquists Gata 2, Gothenburg, Sweden, info@skf.com
Spanngehäuse TU506 M von SKF 62 mm
Ab
26,51 €*
Abonnement
Daten: Innen (DI): 62 mm (Welle) Außen (DA): 104 mm Breite (B): 37 mm Art: Gehäuse/Einheiten Serie TU506 mit Nachsetzzeichen TU = Spannlager-Gehäuse Hier finden Sie dazu passende WELLENDICHTRINGE Spannlager-Gehäuse wie das TU506-M von SKF sind Teil einer Spannlager-Gehäuseeinheit und bestehen aus dem Lagergehäuse (Y-Lagergehäuse) mit einer entsprechenden hohlkugeligen Aufnahmebohrung zum Einbau des entsprechenden Spannlagers (Y-Lager). Diese hohlkugeligen Ausführungen ermöglichen einen Ausgleich von Fluchtungsfehlern. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma SKF GmbH (www.skf.de) Abbildungen sind ähnlich, Irrtum vorbehalten.SKF Group, Sven Wingquists Gata 2, Gothenburg, Sweden, info@skf.com
Spannlager-Gehäuse TU507-M von SKF 72x103x37 mm
Ab
31,02 €*
Abonnement
Daten: Innen (DI): 72 mm (Welle) Außen (DA): 103 mm Breite (B): 37 mm Art: Gehäuse/Einheiten Serie TU507 mit Nachsetzzeichen TU = Spannlager-Gehäuse Hier finden Sie dazu passende WELLENDICHTRINGE Spannlager-Gehäuse wie das TU507-M von SKF sind Teil einer Spannlager-Gehäuseeinheit und bestehen aus dem Lagergehäuse (Y-Lagergehäuse) mit einer entsprechenden hohlkugeligen Aufnahmebohrung zum Einbau des entsprechenden Spannlagers (Y-Lager). Diese hohlkugeligen Ausführungen ermöglichen einen Ausgleich von Fluchtungsfehlern. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma SKF GmbH (www.skf.de) Abbildungen sind ähnlich, Irrtum vorbehalten.SKF Group, Sven Wingquists Gata 2, Gothenburg, Sweden, info@skf.com
Spanngehäuse TU508 M von SKF 80 mm
Ab
36,14 €*
Abonnement
Daten: Innen (DI): 80 mm (Welle) Außen (DA): 115 mm Breite (B): 49 mm Art: Gehäuse/Einheiten Serie TU508 mit Nachsetzzeichen TU = Spannlager-Gehäuse Hier finden Sie dazu passende WELLENDICHTRINGE Spannlager-Gehäuse wie das TU508-M von SKF sind Teil einer Spannlager-Gehäuseeinheit und bestehen aus dem Lagergehäuse (Y-Lagergehäuse) mit einer entsprechenden hohlkugeligen Aufnahmebohrung zum Einbau des entsprechenden Spannlagers (Y-Lager). Diese hohlkugeligen Ausführungen ermöglichen einen Ausgleich von Fluchtungsfehlern. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma SKF GmbH (www.skf.de) Abbildungen sind ähnlich, Irrtum vorbehalten.SKF Group, Sven Wingquists Gata 2, Gothenburg, Sweden, info@skf.com
Spannlager-Gehäuse TU509-M von SKF 85x117x49 mm
Ab
39,07 €*
Abonnement
Daten: Innen (DI): 85 mm (Welle) Außen (DA): 117 mm Breite (B): 49 mm Art: Gehäuse/Einheiten Serie TU509 mit Nachsetzzeichen TU = Spannlager-Gehäuse Hier finden Sie dazu passende WELLENDICHTRINGE Spannlager-Gehäuse wie das TU509-M von SKF sind Teil einer Spannlager-Gehäuseeinheit und bestehen aus dem Lagergehäuse (Y-Lagergehäuse) mit einer entsprechenden hohlkugeligen Aufnahmebohrung zum Einbau des entsprechenden Spannlagers (Y-Lager). Diese hohlkugeligen Ausführungen ermöglichen einen Ausgleich von Fluchtungsfehlern. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma SKF GmbH (www.skf.de) Abbildungen sind ähnlich, Irrtum vorbehalten.SKF Group, Sven Wingquists Gata 2, Gothenburg, Sweden, info@skf.com
Spannlager-Gehäuse TU510-M von SKF 90x117x49 mm
Abonnement
Daten: Innen (DI): 90 mm (Welle) Außen (DA): 117 mm Breite (B): 49 mm Art: Gehäuse/Einheiten Serie TU510 mit Nachsetzzeichen TU = Spannlager-Gehäuse Hier finden Sie dazu passende WELLENDICHTRINGE Spannlager-Gehäuse wie das TU510-M von SKF sind Teil einer Spannlager-Gehäuseeinheit und bestehen aus dem Lagergehäuse (Y-Lagergehäuse) mit einer entsprechenden hohlkugeligen Aufnahmebohrung zum Einbau des entsprechenden Spannlagers (Y-Lager). Diese hohlkugeligen Ausführungen ermöglichen einen Ausgleich von Fluchtungsfehlern. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma SKF GmbH (www.skf.de) Abbildungen sind ähnlich, Irrtum vorbehalten.SKF Group, Sven Wingquists Gata 2, Gothenburg, Sweden, info@skf.com
Preis auf Anfrage
Spannlager-Gehäuse TU511-M von SKF 100x146x64 mm
Abonnement
Daten: Innen (DI): 100 mm (Welle) Außen (DA): 146 mm Breite (B): 64 mm Art: Gehäuse/Einheiten Serie TU511 mit Nachsetzzeichen TU = Spannlager-Gehäuse Hier finden Sie dazu passende WELLENDICHTRINGE Spannlager-Gehäuse wie das TU511-M von SKF sind Teil einer Spannlager-Gehäuseeinheit und bestehen aus dem Lagergehäuse (Y-Lagergehäuse) mit einer entsprechenden hohlkugeligen Aufnahmebohrung zum Einbau des entsprechenden Spannlagers (Y-Lager). Diese hohlkugeligen Ausführungen ermöglichen einen Ausgleich von Fluchtungsfehlern. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma SKF GmbH (www.skf.de) Abbildungen sind ähnlich, Irrtum vorbehalten.SKF Group, Sven Wingquists Gata 2, Gothenburg, Sweden, info@skf.com
Preis auf Anfrage
Inhalt im Überblick
Gehäuse, Lager und Welle zuordnen
Die Bezeichnung eines Spanngehäuses nennt weder den Wellendurchmesser noch den Lagertyp. Die Kennziffer der 500er-Reihe bezieht sich auf die Bohrung des Gehäuses, also auf den Außendurchmesser des Lagers, das hineingehört. Der Katalog führt für jede fertige Einheit Gehäuse und Lager getrennt auf – daraus ergibt sich die vollständige Zuordnung.| Gehäuse | Lagerbohrung | passendes Y-Lager | Welle |
|---|---|---|---|
| TU 504 M | 47 mm | YAR 204 | 20 mm |
| TU 505 M | 52 mm | YAR 205 | 25 mm |
| TU 506 M | 62 mm | YAR 206 | 30 mm |
| TU 507 M | 72 mm | YAR 207 | 35 mm |
| TU 508 M | 80 mm | YAR 208 | 40 mm |
| TU 509 M | 85 mm | YAR 209 | 45 mm |
| TU 510 M | 90 mm | YAR 210 | 50 mm |
| TU 511 M | 100 mm | YAR 211 | 55 mm |
Was das M in der Bezeichnung bedeutet
Alle Gehäuse im Sortiment tragen den Zusatz M. Daneben führt der Katalog dieselben Baugrößen in der Ausführung U. Der Unterschied lässt sich aus den Zuordnungstabellen ablesen: Die M-Ausführung erscheint bei den metrischen Einheiten und bei den vollzölligen Größen, die U-Ausführung bei den gebrochen zölligen. Praktisch heißt das für den europäischen Maschinenbau: M ist die Regelausführung. Wer eine Anlage mit metrischen Wellen betreibt, kommt mit M aus. Nur bei Maschinen mit Zollwellen in Zwischengrößen – etwa 13/16 oder 1 7/16 Zoll – taucht die U-Ausführung auf. Ein Punkt bleibt in jedem Fall zu prüfen: Gehäuse und Rahmen bilden ein Paar. Wird ein Gehäuse einzeln beschafft, muss es zu den Führungsschenkeln des vorhandenen Rahmens passen. Die Hauptabmessungen dieser Reihe folgen ISO 3228:1993; die Norm lässt für den Abstand der Führungsflächen plus/minus 0,25 Millimeter zu und schreibt für ihre Breite das Toleranzfeld H13 vor. Der Sitz ist also eng definiert und verträgt keine freie Auswahl über Herstellergrenzen hinweg.Die passende Abschlusskappe
Endet die Welle innerhalb der Lagerstelle, bleibt eine offene Gehäuseseite zurück – eine Eintrittsstelle für Staub, Späne und Spritzwasser. Für die TU-Reihe führt der Katalog dafür eine eigene Abschlusskappe unter dem Kürzel ECY mit derselben Kennziffer wie das Lager.| Gehäuse | Abschlusskappe | Einbaumaß |
|---|---|---|
| TU 504 M | ECY 204 | 18,5 mm |
| TU 505 M | ECY 205 | 18 mm |
| TU 506 M | ECY 206 | 20 mm |
| TU 507 M | ECY 207 | 22 mm |
| TU 508 M | ECY 208 | 23,5 mm |
| TU 509 M | ECY 209 | 23 mm |
| TU 510 M | ECY 210 | 29,5 mm |
| TU 511 M | ECY 211 | 34 mm |
Rahmenmaße und Nachschmierung
Ein Spanngehäuse arbeitet nie allein. Es sitzt zwischen den Schenkeln eines Spannrahmens und wird über eine Verstellschraube verschoben, die an der Aufnahme des Gehäuses angreift. Der Rahmen selbst gehört nicht zum Lieferumfang und wird nach der Baugröße gewählt. Beim Ersatz eines gebrochenen oder ausgelaufenen Gehäuses sind deshalb drei Maße aufzunehmen, bevor bestellt wird:- Bohrung des Gehäuses – sie muss zum Außendurchmesser des vorhandenen Lagers passen: 47, 52, 62, 72, 80, 85, 90 oder 100 Millimeter.
- Abstand der Führungsflächen – er bestimmt, ob das Gehäuse in den Rahmen passt.
- Breite der Führungsflächen – sie entscheidet über Spiel oder Klemmen beim Verschieben.
FAQ zu TU-Spanngehäusen
- Welches Lager passt in ein TU 507 M? Ein Y-Lager der Baugröße 207 mit 72 Millimetern Außendurchmesser, also für eine 35-Millimeter-Welle. Zur Wahl stehen Einsätze mit Gewindestiften im Innenring und Einsätze mit Exzenterring. Beide haben denselben Außendurchmesser und passen in dasselbe Gehäuse.
- Ist die Zahl im Gehäusenamen der Wellendurchmesser? Nein. Die Kennziffer der 500er-Reihe bezeichnet die Gehäusebohrung und damit den Lageraußendurchmesser. Die Umrechnung läuft in zwei Schritten: Gehäusekennziffer minus 300 ergibt die Lagerkennziffer, deren letzte beiden Ziffern mal fünf den Wellendurchmesser liefern. TU 510 gehört also auf eine 50-Millimeter-Welle.
- Was bedeutet das M am Ende? Es kennzeichnet eine Gehäuseausführung, die in den Katalogtabellen mit den metrischen Einheiten und mit den vollzölligen Größen kombiniert wird. Die daneben geführte Ausführung U erscheint bei gebrochen zölligen Größen. Für den europäischen Maschinenbau mit metrischen Wellen ist M die Regelausführung.
- Gehört ein Lager zum Lieferumfang? Nein. Ein Spannlager-Gehäuse ist der Gusskörper ohne Lager; der Katalog führt Gehäuse und Einsatz als getrennte Positionen. Wer eine komplette Lagerstelle aufbaut, braucht zusätzlich das passende Y-Lager und je nach Einbausituation eine Abschlusskappe sowie den Spannrahmen.
- Wofür ist die Abschlusskappe gut? Sie verschließt die offene Gehäuseseite, wenn die Welle innerhalb der Lagerstelle endet. Ohne Kappe gelangen Staub, Späne und Spritzwasser direkt an die Lagerdichtung. Für diese Reihe heißt die Kappe ECY mit derselben Kennziffer wie das Lager; ihr Einbaumaß liegt je nach Größe zwischen 18 und 34 Millimetern.
- Wie prüfe ich, ob das Gehäuse in meinen Rahmen passt? Über zwei Maße am ausgebauten Teil: den Abstand der beiden Führungsflächen und deren Breite. Nach ISO 3228 sind für den Abstand plus/minus 0,25 Millimeter zulässig und für die Breite das Toleranzfeld H13. Der Sitz ist damit eng definiert – Gehäuse anderer Maßnormen passen nicht ohne Weiteres.
- Wie wird das Gehäuse nachgeschmiert? Über einen Schmiernippel, der Fett in die Umfangsnut der hohlkugeligen Bohrung drückt. Von dort gelangt es über die Schmierbohrung des Lagers ins Innere. Das Lager muss beim Einsetzen so ausgerichtet werden, dass seine Bohrung zur Nut zeigt – sonst nimmt der Nippel zwar Fett an, es erreicht das Lager aber nicht.
- Kann ich ein gebrauchtes Lager in ein neues Gehäuse setzen? Technisch ja, sinnvoll meist nicht. Läuft ein Gehäuse aus, hat sich der kugelige Außenring in der Bohrung bewegt und dabei beide Flächen verschlissen. Ein gebrauchtes Lager in ein neues Gehäuse zu setzen bedeutet, eine verschlissene Kugelfläche gegen eine neue Kalotte zu paaren – das Spiel bleibt.
- Wann lohnt sich das Gehäuse ohne Lager? Wenn der Gusskörper beschädigt ist und das Lager noch läuft, wenn ein Sonderlager mit abweichender Dichtung oder Fettung eingebaut werden soll oder wenn Lagerstellen mit unterschiedlicher Klemmart einheitlich bevorratet werden. Für den Standardfall bleibt die fertige Einheit die wirtschaftlichere Lösung.
TU-Gehäuse bei HUG
Seit 1938 stattet HUG Technik und Sicherheit Betriebe mit technischem Bedarf aus. Aus der TU-Reihe liegen acht Spanngehäuse von SKF ab Lager – die Baugrößen 504 bis 511 in der Ausführung M, für Lagerbohrungen von 47 bis 100 Millimetern und damit für Wellen von 20 bis 55 Millimetern. Passend dazu:- Spannlager und Gehäuselager – das passende Y-Lager zum Einbau in das Gehäuse.
- T-Serie – die fertige Einheit aus Gehäuse und Lager für den Standardfall.
- Spannlager-Gehäuse TUJ – dieselbe Bauform nach japanischer Maßnorm.
- Niro-Rillenkugellager – nichtrostende Wälzlager für Nass- und Hygienebereiche.
