Spann-, Schnapp-, Fallenverschlüsse
Klappen, Deckel und Türen sicher schließen – dafür gibt es drei bewährte Verschlussarten mit je eigener Stärke: Spannverschlüsse spannen vibrationsfest, Schnappverschlüsse rasten selbsttätig ein, Fallenverschlüsse schließen wie ein Türschloss. HUG Technik führt 55 Verschlüsse von KIPP.
Zu Ihrem Experten für Spann-, Schnapp-, Fallenverschlüsse
Andreas Selwitschka
Technische Infos
55 Artikel gefunden
Produktanzeige:

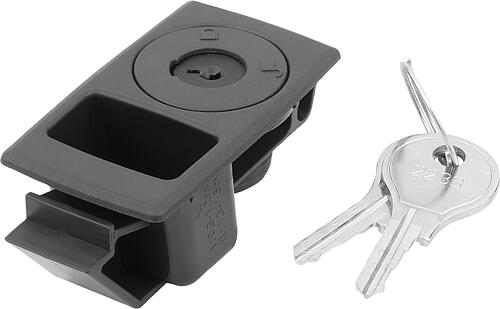

Schnappverschluss Schale, Einrastbar, Abs schwarz, Komp:Edelstahl - K2011
Ab
4,07 €*
Abonnement
4 Varianten verfügbar
Werkstoff: Verschluss ABS. Feder Edelstahl 1.4310. Ausführung: Verschluss schwarz. Feder blank. Hinweis: Diese Schnappverschlüsse sind für den bündigen Einbau in Türen, Klappen und Hauben konzipiert. Erhältlich in zwei verschiedenen Größen für unterschiedliche Türblattstärken. Zusätzliche Sicherung durch abschließbare Varianten. Die Schließung bei den abschließbaren Schnappverschlüssen ist gleichschließend d.h. jedes Schloss kann mit demselben Schlüssel geöffnet werden. Entflammbarkeit: UL94-HB gelistet. Form A: abschließbar Form B: nicht abschließbar Betätigungsweise: Form A: Durch Drehen des Schlüssels und anschließendem Schieben des Griffes wird der Verschluss in die offene Stellung gebracht, die Türe lässt sich öffnen. Das Verriegeln wird durch Zudrücken der Türe mit Hilfe der Feder automatisch sichergestellt. Das Zylinderschloss ermöglicht eine zusätzliche Sicherung. Form B: Durch Schieben des Griffes wird der Verschluss in die offene Stellung gebracht, die Türe lässt sich öffnen. Das Verriegeln wird durch Zudrücken der Türe mit Hilfe der Feder automatisch sichergestellt. Anwendung: - Automobilindustrie - Medizintechnik - Maschinenbau - Gerätebau - Industrieschränke Montage: 1. Gratfreien Montageausschnitt entsprechend Skizze herstellen. 2. Den Verschluss mit der Frontseite in den Ausschnitt schieben und nach vorne drücken. 3. Verschluss zum Einrasten nach unten drücken. Zeichnungshinweis: 1) Rahmen 2) Türblatt 3) Montageausschnitt 4) Betätigungsrichtung 5) Verschluss 6) Feder 7) Abdeckkappe (Form B) 8) Zylinderschloss (Form A) 9) Anzeige (Form A) Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

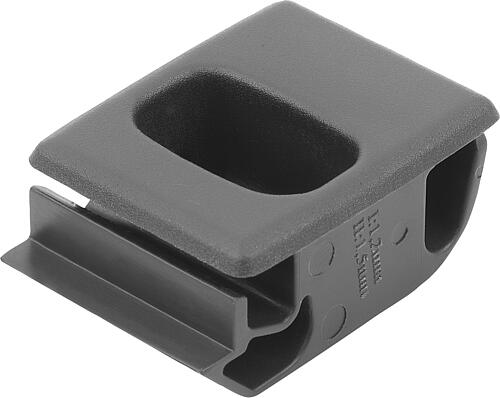

Schnappverschluss Schale, Einrastbar, Abs schwarz, Komp:Edelstahl - K2010
Ab
2,78 €*
Abonnement
6 Varianten verfügbar
Werkstoff: Verschluss ABS. Feder Edelstahl 1.4310. Ausführung: Verschluss schwarz. Feder blank. Hinweis: Diese Schnappverschlüsse sind für den bündigen Einbau in Türen, Klappen und Hauben konzipiert. Erhältlich in sechs verschiedenen Größen für unterschiedliche Türblattstärken. Entflammbarkeit: UL94-HB gelistet. Betätigungsweise: Durch Schieben des Griffes wird der Verschluss in die offene Stellung gebracht, die Türe lässt sich öffnen. Das Verriegeln wird durch Zudrücken der Türe mit Hilfe der Feder automatisch sichergestellt. Anwendung: - Automobilindustrie - Medizintechnik - Maschinenbau - Gerätebau - Industrieschränke Montage: 1. Gratfreien Montageausschnitt entsprechend Skizze herstellen. 2. Den Verschluss mit der Frontseite in den Ausschnitt schieben und nach vorne drücken. 3. Verschluss zum Einrasten nach unten drücken. Zeichnungshinweis: 1) Rahmen 2) Türblatt 3) Montageausschnitt 4) Betätigungsrichtung 5) Verschluss 6) Feder Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

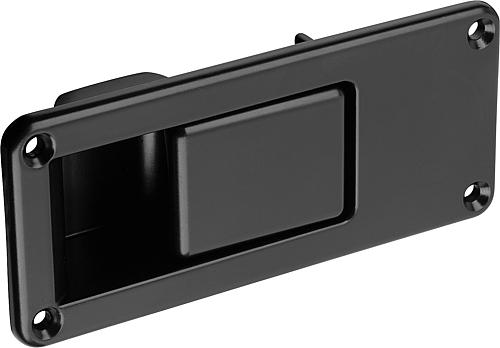

Auslöser mit Schloss, Form: B Montage vorne, Zink silber pulverbeschichtet, Komp: Zink silber pulverbeschichtet - K1481
Ab
28,11 €*
Abonnement
16 Varianten verfügbar
Durch Betätigung des Griffs werden Klappen, Deckel, Hauben oder Türen fernbedient und unsichtbar mittels Bowdenzug geöffnet.Die abschließbaren Auslöser werden jeweils mit 2 Schlüsseln geliefert. Der Schlüssel kann in beiden Stellungen (offen und geschlossen) abgezogen werden. Die Schließung ist gleichschließend d.h. jedes Schloss kann mit demselben Schlüssel geöffnet werden. Vorteile:Betätigung bei unzugänglichen Einbauräumen möglichErgonomieoptimierte Betätigungsposition realisierbarBetätigung möglich auch wenn Sicherheitsabstände gefordert sind Werkstoff:Griff und Gehäuse ZinkdruckgussGriff und Gehäuse silber pulverbeschichtetMontage von der Vorderseite Bitte bestellen Sie den Bowdenzug K1646 separat. Maße:• B1: 36• B2: 30,1• B3: 6• H1: 4,4• L1: 6 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

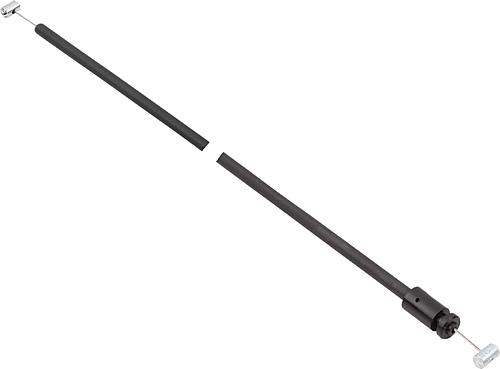

Bowdenzug mit Kunststoffhülse, mit Schraubnippel, Edelstahl, Komp: Kunststoff - K1646
Ab
9,44 €*
Abonnement
2 Varianten verfügbar
Die Bowdenzüge dienen zur Übertragung der Zugkraft und werden in Kombination mit Auslöser als Fernbetätigung eingesetzt. Es stehen unterschiedliche Längenvarianten des Bowdenzugs zur Auswahl. Um die Passgenauigkeit in der jeweiligen Anwendung zu gewährleisten kann der Bowdenzug bei der Montage entsprechend gekürzt werden. Werkstoffe und Ausführung:Drahtseil aus EdelstahlZughülle aus Stahldraht mit Kunststoffummantelung innen und außenHülse POMNippel ZamakSchraubnippel StahlBowdenzughülle und Hülse schwarzSchraubnippel verzinktZugfestigkeit max. 500 N Bitte beachten Sie beim Einbau von Bowdenzügen die folgenden Punkte: Die Länge des freien Seilendes kann sich durch die Faktoren Verlegewinkel, Biegeradius und Last ändern. Beim Verlegen ist besonders darauf zu achten, dass der Mindestbiegeradius, in diesem Fall R = 65 mm, nicht unterschritten wird. Ein zu enger Radius kann zu erhöhtem Verschleiß und zu erhöhter Reibung führen. Eine kurzzeitige Unterschreitung des Mindestbiegeradius während der Montage sollte auch vermieden werden, da es sonst zur Beschädigung der Zughülle kommt. Die Hülle ist außerdem nur zur Aufnahme von Druckkräften ausgelegt. Wird an ihr zu stark gezogen wird die innenliegende Spirale gedehnt und dauerhaft beschädigt. Lieferumfang: Drahtseil mit Nippel, Zughülle, Hülse und Schraubnippel Maße:• B: 7• B1: 8• D: 1• D1: 5• D2: 9• D3: 5• D4: 4,8• L1: 464,4• L2: 464,4• L2: 19,5• L3: 2,5• L4: 2,5 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

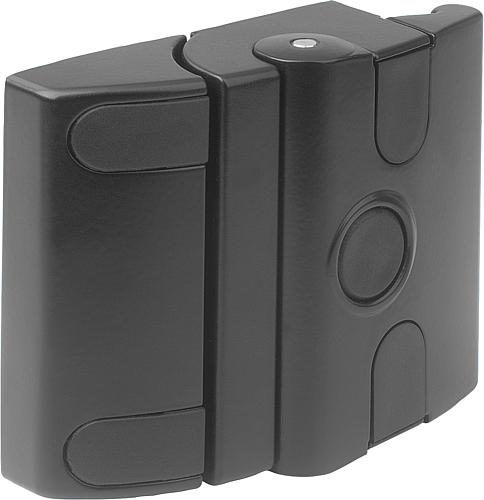

Fallenverschluss Form:A, Aluminium schwarz, mit Doppelbart - K1496
Ab
34,43 €*
Abonnement
4 Varianten verfügbar
Werkstoff: Aluminium Druckguss. Abdeckkappen Kunststoff. Ausführung: schwarz pulverbeschichtet. Abdeckkappen schwarz. Hinweis: Zum leichten und sicheren Verschließen von Türen und Klappen. Die Montage erfolgt ohne mechanische Bearbeitung vorderseitig mit Zylinder- oder Linsenkopfschrauben der Größe M6. Im geschlossenen Zustand gegen Demontage gesichert. Bei Betätigung mit Schlüssel werden jeweils 2 Schlüssel mitgeliefert. Der Schlüssel kann in beiden Stellungen (offen und geschlossen) abgezogen werden. Die Schließung ist gleichschließend, d.h. jedes Schloss kann mit demselben Schlüssel geöffnet werden (Euro Schlüssel 5333). Bei Betätigung Doppelbart wird ein Doppelbartschlüssel mitgeliefert. Zeichnungshinweis: Betätigung: a) Schlüssel gleichschließend b) Vierkant 8 mm c) Doppelbart 5 mm RoHS: ja BN: 8/10 Form: A Betätigung: Doppelbart 5 mm Farbe Grundkörper: schwarz K1496.145561 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

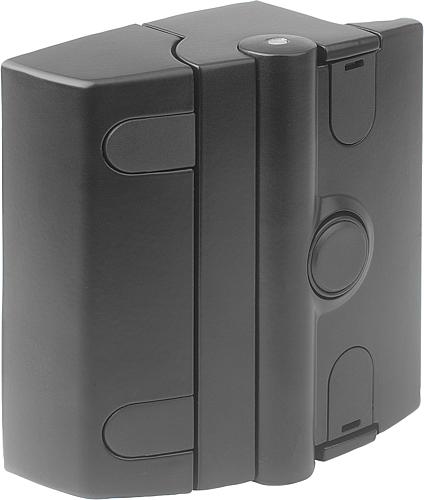

Fallenverschluss Form:B, Aluminium schwarz, Nicht abschließbar - K1496
Ab
50,44 €*
Abonnement
2 Varianten verfügbar
Werkstoff: Aluminium Druckguss. Abdeckkappen Kunststoff. Ausführung: schwarz pulverbeschichtet. Abdeckkappen schwarz. Hinweis: Zum leichten und sicheren Verschließen von Türen und Klappen. Die Montage erfolgt ohne mechanische Bearbeitung vorderseitig mit Zylinder- oder Linsenkopfschrauben der Größe M6. Im geschlossenen Zustand gegen Demontage gesichert. Bei Betätigung mit Schlüssel werden jeweils 2 Schlüssel mitgeliefert. Der Schlüssel kann in beiden Stellungen (offen und geschlossen) abgezogen werden. Die Schließung ist gleichschließend, d.h. jedes Schloss kann mit demselben Schlüssel geöffnet werden (Euro Schlüssel 5333). Zeichnungshinweis: Betätigung: a) Schlüssel gleichschließend RoHS: ja BN: 8/10 Form: B Betätigung: nicht abschließbar Farbe Grundkörper: schwarz K1496.200681 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

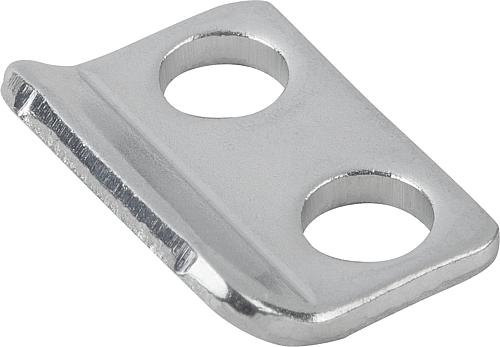

Gegenhaken, Form: A Edelstahl - K0043
Ab
0,28 €*
Abonnement
2 Varianten verfügbar
Werkstoff: Edelstahl 1.4301. Ausführung: verzinkt und blau chromatiert. Edelstahl blank. Hinweis: Spannverschlüsse mit Federbügel zum sicheren Halten und Verschließen von Klappen, Behälterdeckeln, Maschinenverkleidungen und dergleichen. Durch die Totpunktüberschreitung halten sie vibrationsfest. Die Befestigungskraft wird über das Verspannen eines Federbügels aufgebracht. Die Spannverschlüsse können angeschraubt oder angenietet werden. Gegenhaken bitte separat bestellen. Die Haltekraft F1 bezieht sich auf den Spannverschluss nicht auf den Gegenhaken. Material: Edelstahl Gewicht ca. kg: 0,003 Abmessungen: siehe Zeichnung Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Gegenhaken, Form: A Edelstahl - K0044
Ab
0,25 €*
Abonnement
2 Varianten verfügbar
Werkstoff: Edelstahl 1.4301. Ausführung: verzinkt und blau chromatiert. Edelstahl blank. Hinweis: Spannverschlüsse mit Spannbügel zum sicheren Halten und Verschließen von Klappen, Behälterdeckeln, Maschinenverkleidungen und dergleichen. Durch die Totpunktüberschreitung halten sie vibrationsfest. Die Befestigungskraft wird über das Verspannen eines Spannbügels aufgebracht. Mit Hilfe der Bohrung D2 können Spannverschlüsse gegen unbeabsichtigtes Lösen gesichert oder verplombt werden. Die Spannverschlüsse können angeschraubt oder angenietet werden. Gegenhaken bitte separat bestellen. Die Haltekraft F1 bezieht sich auf den Spannverschluss nicht auf den Gegenhaken. Material: Edelstahl Gewicht ca. kg: 0,005 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

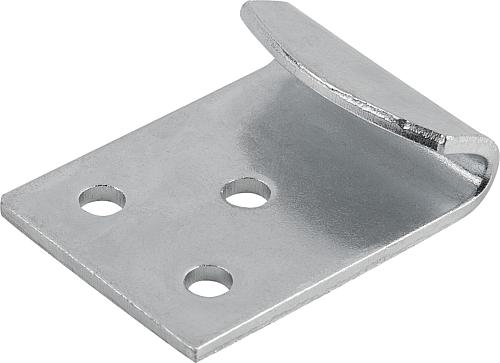

Gegenhaken, Form: A Edelstahl - K0045
Ab
0,46 €*
Abonnement
2 Varianten verfügbar
Werkstoff: Edelstahl 1.4301. Ausführung: verzinkt und blau chromatiert. Edelstahl blank. Hinweis: Spannverschlüsse mit Spannbügel zum sicheren Halten und Verschließen von Klappen, Behälterdeckeln, Maschinenverkleidungen und dergleichen. Durch die Totpunktüberschreitung halten sie vibrationsfest. Die Befestigungskraft wird über das Verspannen eines Spannbügels aufgebracht. Mit Hilfe der Bohrung D2 können Spannverschlüsse gegen unbeabsichtigtes Lösen gesichert oder verplombt werden. Die Spannverschlüsse können angeschraubt oder angenietet werden. Gegenhaken bitte separat bestellen. Die Haltekraft F1 bezieht sich auf den Spannverschluss nicht auf den Gegenhaken. Gewicht ca. kg: 0,022 Material: Edelstahl Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

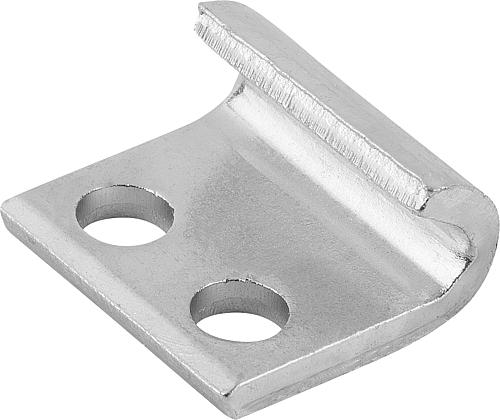

Gegenhaken, Form: A Edelstahl - K0046
Ab
0,48 €*
Abonnement
2 Varianten verfügbar
Werkstoff: Edelstahl 1.4301. Ausführung: verzinkt und blau chromatiert. Edelstahl blank. Hinweis: Einstellbare Spannverschlüsse dienen als sicheres Verschlusssystem für industrielle Anwendungen. Durch die Totpunktüberschreitung halten sie vibrationsfest. Nachdem der Spannhaken im Gegenhaken eingehakt worden ist, können die zu verbindenden Teile durch Anspannen des Griffteils bis zu 5 mm zusammengezogen werden. Um Toleranzen auszugleichen oder um genügend Spannung aufzubauen kann der Spannhaken über eine Spindel (M5) verstellt werden. Die Spannverschlüsse können angeschraubt oder angenietet werden. Jeder Gegenhaken ist mit jedem Spannverschluss kombinierbar. Gegenhaken in der gewünschten Ausführung bitte separat bestellen. Die Haltekraft F1 bezieht sich auf den Spannverschluss nicht auf den Gegenhaken. Sortierung: 1 Gewicht ca. kg: 0,005 Material: Edelstahl Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

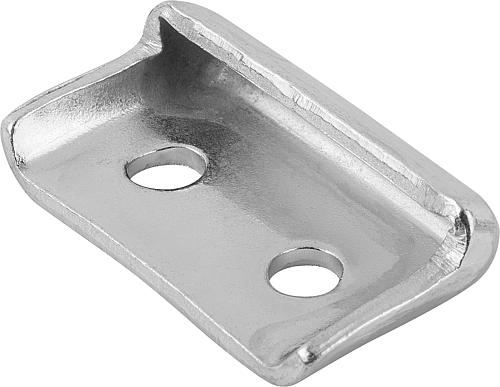

Gegenhaken, Form: A Edelstahl - K0048
Ab
1,41 €*
Abonnement
2 Varianten verfügbar
Werkstoff: Edelstahl 1.4301. Ausführung: verzinkt und blau chromatiert. Edelstahl blank. Hinweis: Einstellbare Spannverschlüsse dienen als sicheres Verschlusssystem für industrielle Anwendungen. Durch die Totpunktüberschreitung halten sie vibrationsfest. Weiterhin zeichnen sie sich durch eine sehr stabile Ausführung und eine niedrige Bauhöhe aus. Nachdem der Spannhaken im Gegenhaken eingehakt worden ist, können die zu verbindenden Teile durch Anspannen des Griffteils bis zu 6 mm zusammengezogen werden. Um Toleranzen auszugleichen oder um genügend Spannung aufzubauen kann der Spannhaken über eine Spindel (M6) verstellt werden. Die Spannverschlüsse können angeschraubt oder angenietet werden. Gegenhaken bitte separat bestellen. Die Haltekraft F1 bezieht sich auf den Spannverschluss nicht auf den Gegenhaken. Gewicht ca. kg: 0,034 Material: Edelstahl Abmessungen: siehe Zeichnung Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

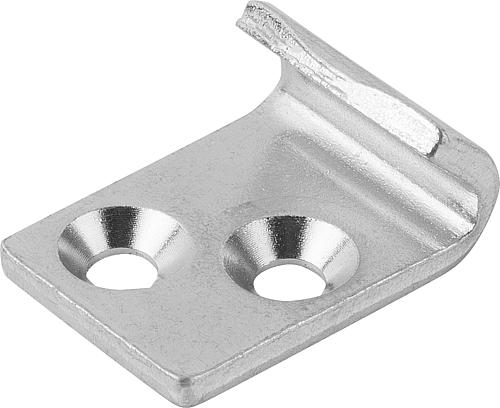

Gegenhaken, Form: A Edelstahl - K0050
Ab
0,68 €*
Abonnement
2 Varianten verfügbar
Werkstoff: Edelstahl 1.4301. Ausführung: verzinkt und blau chromatiert. Edelstahl blank. Hinweis: Einstellbare Spannverschlüsse dienen als sicheres Verschlusssystem für industrielle Anwendungen. Durch die Totpunktüberschreitung halten sie vibrationsfest. Um Toleranzen auszugleichen besitzt der Spannverschluss einen beweglich gelagerten Spannhaken. Nachdem der Spannhaken im Gegenhaken eingehakt worden ist, können die zu verbindenden Teile durch Anspannen des Griffteils bis zu 15 mm zusammengezogen werden. Um Toleranzen auszugleichen oder um genügend Spannung aufzubauen kann der Spannhaken über eine Spindel (M6) verstellt werden. Die Spannverschlüsse können angeschraubt oder angenietet werden. Gegenhaken bitte separat bestellen. Die Haltekraft F1 bezieht sich auf den Spannverschluss nicht auf den Gegenhaken. Gewicht ca. kg: 0,006 Material: Edelstahl D: 3,7 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Inhalt im Überblick
Die drei Verschlussarten
Der Spannverschluss zieht die Klappe zu und hält vibrationsfest, der Schnappverschluss rastet beim Zudrücken selbsttätig ein, der Fallenverschluss verriegelt wie ein Schloss mit Falle – oft mit Notöffner.
Jede Verschlussart hat ihr Einsatzfeld:

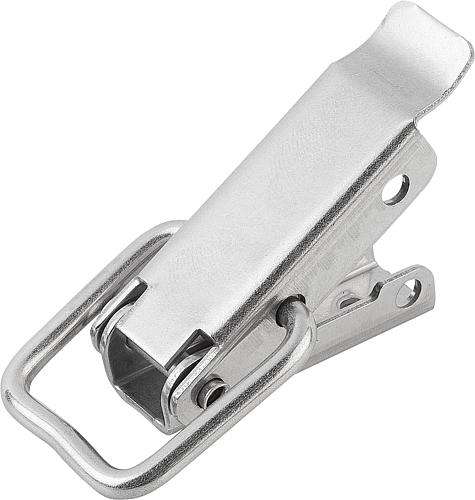

- Spannverschlüsse – ziehen die Klappe mit definierter Kraft zu und halten durch Totpunktüberschreitung vibrationsfest
- Schnappverschlüsse – rasten beim Zudrücken über eine Feder selbsttätig ein, bündig einbaubar
- Fallenverschlüsse und Notöffner – verriegeln wie ein Türschloss, mit rückseitiger Notentriegelung
Welcher Verschluss für welche Klappe?
Für dicht anzupressende Klappen unter Vibration eignet sich der Spannverschluss, für häufig geöffnete Klappen mit einfachem Zudrücken der Schnappverschluss, für türähnliche Klappen mit Sicherheitsanforderung der Fallenverschluss mit Notöffner.
Die Wahl richtet sich nach Belastung und Bedienung. Wo eine Klappe fest angepresst werden und trotz Vibration geschlossen bleiben soll, ist der Spannverschluss richtig – er überschreitet beim Schließen den Totpunkt und verriegelt formschlüssig. Wo eine Klappe nur zufallen soll, genügt der Schnappverschluss, der beim Zudrücken einrastet. Und wo eine Klappe wie eine Tür funktioniert und im Notfall auch von innen zu öffnen sein muss – etwa an begehbaren Anlagen –, ist der Fallenverschluss mit Notöffner die sichere Lösung. Für das Spannen von Werkstücken statt Klappen sind die Schnell- und Kraftspanner gedacht.
FAQ zu Verschlüssen
- Was ist der Unterschied zwischen Spann-, Schnapp- und Fallenverschluss? Der Spannverschluss zieht die Klappe mit definierter Kraft zu und hält durch Totpunktüberschreitung vibrationsfest. Der Schnappverschluss rastet beim Zudrücken über eine Feder selbsttätig ein. Der Fallenverschluss verriegelt wie ein Türschloss mit einer Falle und lässt sich oft über einen Notöffner von der Rückseite entriegeln. Belastung und Bedienung entscheiden.
- Welcher Verschluss ist vibrationsfest? Der Spannverschluss. Er überschreitet beim Schließen einen Totpunkt und verriegelt dadurch formschlüssig – die Geometrie verhindert, dass er sich durch Vibration selbsttätig öffnet. Das macht ihn zur Wahl an Maschinen, Fahrzeugen und Anlagen, die im Betrieb rütteln. Schnappverschlüsse halten zwar zuverlässig, sind aber eher für ruhige Anwendungen.
- Wozu dient ein Notöffner? Der Notöffner ist eine rückseitige Notentriegelung für Fallenverschlüsse. Er erlaubt es, eine verriegelte Klappe oder Tür im Notfall auch von innen zu öffnen – wichtig an begehbaren Anlagen, Kabinen und Gehäusen, in denen sich eine Person befinden könnte. Der Notöffner ist damit ein Sicherheitsmerkmal.
Verschlüsse bei HUG – 55 KIPP-Verschlüsse ab Lager
Seit 1938 stattet HUG Technik und Sicherheit Betriebe mit technischem Bedarf aus – bei den Spann-, Schnapp- und Fallenverschlüssen von KIPP: vibrationsfeste Spannverschlüsse, selbsttätig einrastende Schnappverschlüsse und Fallenverschlüsse mit Notöffner. Passend dazu führen diese Bereiche zum richtigen Verschluss:- Spannverschlüsse – vibrationsfest durch Totpunktüberschreitung
- Schnappverschlüsse – selbsttätig einrastend, bündig
- Fallenverschlüsse und Notöffner – türähnlich mit Notentriegelung
