Zustandssensor mit Halter Fuß waagrecht, Schließer Gr.4 M08X45, Form V für Schnellspanner vertikal, Edelstahl blank - K1736.08121
Zustandssensor mit Halter Fuß waagrecht, Schließer Gr.4 M08X45, Form V für Schnellspanner vertikal, Edelstahl blank - K1736.08121
Produktnummer:
7700945
Zustandssensor mit Halter Fuß waagrecht, Schließer Gr.4 M08X45, Form V für Schnellspanner vertikal, Edelstahl blank - K1736.08121
EAN-Nr.:
4059245590100
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
110,65 €*
112,91 €*
(2% gespart)
|
| Bis 24 |
104,33 €*
112,91 €*
(7.6% gespart)
|
| Bis 49 |
101,16 €*
112,91 €*
(10.41% gespart)
|
| Bis 99 |
98,79 €*
112,91 €*
(12.51% gespart)
|
| Ab 100 |
94,84 €*
112,91 €*
(16% gespart)
|
Produktinformationen "Zustandssensor mit Halter Fuß waagrecht, Schließer Gr.4 M08X45, Form V für Schnellspanner vertikal, Edelstahl blank - K1736.08121"

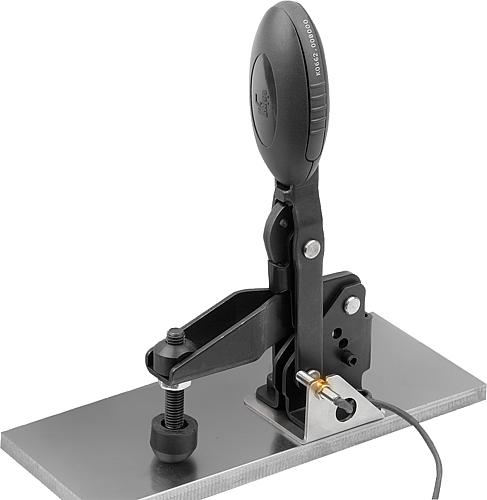

Zustandssensoren mit Halter dienen zur Abfrage des Betätigungszustandes von Schnellspannern.
Der Sensor erkennt, ob der Schnellspanner offen oder geschlossen ist und ermöglicht die elektronische Verarbeitung dieser Zustandsinformation.
Der Sensor wird über den Halter am Schnellspanner befestigt.
Werkstoff:
Edelstahl.
Ausführung:
blank.
Hinweis:
Zustandssensor und Halter werden unmontiert geliefert.
Montage:
Der Zustandssensor wird über die Muttern am Halter befestigt und auf das Maß L1 eingestellt.
Der Halter wird mit den Schrauben des Schnellspanners über die Durchgangslöcher zwischen Fuß und Montagefläche befestigt.
Die Feineinstellung des Schaltpunktes erfolgt bei der Montage des Schnellspanners.
Die detaillierte Vorgehensweise ist in der Montageanleitung beschrieben.
Zubehör:
K0662
K1276
K1737
Technische Daten:
Induktiver Sensor:
Ausgangsschaltung: PNP Schließer (NO)
Betriebsspannung: 10 - 30 V DC
Betriebsstrom: 100 mA
Schaltabstand: 0,8 mm
Schaltfrequenz: 5000 Hz
Kurzschlussfest: ja
Verpolungsfest: ja
Schutzart: IP 67
Anschlussart: 0,3 m Kabel, PUR, mit Steckverbinder
Temperaturbereich: -25° C - +70°C
Zulassung: CE, c-UL-us, EAC
Sicherheit:
Zustandssensoren sind nicht zur Absicherung von Personen geeignet.

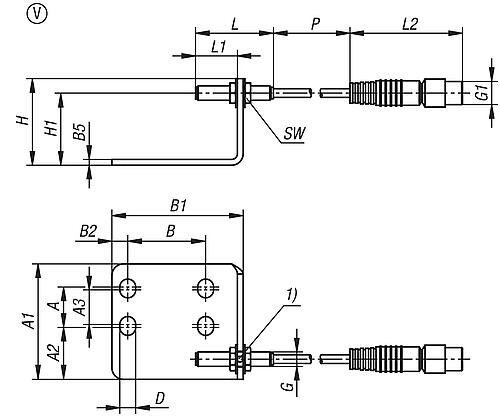

Zeichnungshinweis:
1) LED-Anzeige
BN = Braun
BK = Schwarz
BU = Blau
Ausführung: Fuß waagrecht, Schließer
Form: V
Form-Typ: für Schnellspanner vertikal
Größe: 4
A1: 45
A2: 15
A3: 19
B: 32
B1: 49
B2: 6,5
B5: 2
D: 6,8
H1: 25
L1: 14,5
L2: 39
M=Spindel Schnellspanner: M8x45
P=Kabellänge: 300
RoHS: ja
K1736.08121
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Der Sensor erkennt, ob der Schnellspanner offen oder geschlossen ist und ermöglicht die elektronische Verarbeitung dieser Zustandsinformation.
Der Sensor wird über den Halter am Schnellspanner befestigt.
Werkstoff:
Edelstahl.
Ausführung:
blank.
Hinweis:
Zustandssensor und Halter werden unmontiert geliefert.
Montage:
Der Zustandssensor wird über die Muttern am Halter befestigt und auf das Maß L1 eingestellt.
Der Halter wird mit den Schrauben des Schnellspanners über die Durchgangslöcher zwischen Fuß und Montagefläche befestigt.
Die Feineinstellung des Schaltpunktes erfolgt bei der Montage des Schnellspanners.
Die detaillierte Vorgehensweise ist in der Montageanleitung beschrieben.
Zubehör:
K0662
K1276
K1737
Technische Daten:
Induktiver Sensor:
Ausgangsschaltung: PNP Schließer (NO)
Betriebsspannung: 10 - 30 V DC
Betriebsstrom: 100 mA
Schaltabstand: 0,8 mm
Schaltfrequenz: 5000 Hz
Kurzschlussfest: ja
Verpolungsfest: ja
Schutzart: IP 67
Anschlussart: 0,3 m Kabel, PUR, mit Steckverbinder
Temperaturbereich: -25° C - +70°C
Zulassung: CE, c-UL-us, EAC
Sicherheit:
Zustandssensoren sind nicht zur Absicherung von Personen geeignet.
Zeichnungshinweis:
1) LED-Anzeige
BN = Braun
BK = Schwarz
BU = Blau
Ausführung: Fuß waagrecht, Schließer
Form: V
Form-Typ: für Schnellspanner vertikal
Größe: 4
A1: 45
A2: 15
A3: 19
B: 32
B1: 49
B2: 6,5
B5: 2
D: 6,8
H1: 25
L1: 14,5
L2: 39
M=Spindel Schnellspanner: M8x45
P=Kabellänge: 300
RoHS: ja
K1736.08121
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| B1: | 49 |
|---|---|
| Größe: | 4 |
| A: | 21 |
| A1: | 45 |
| D: | 6,8 |
| A3: | 19 |
| P=Kabellänge: | 300 |
| A2: | 15 |
| Ausführung 1: | Fuß waagrecht |
| H=Höhe: | 30 |
| L2: | 39 |
| B2: | 6,5 |
| Form: | V |
| Oberfläche Grundkörper: | blank |
| Material Grundkörper: | Edelstahl |
| Material Komponente: | Edelstahl |
| B5: | 2 |
| Ausführung 2: | Schließer |
| Oberfläche Komponente: | blank |
| L=Länge: | 27 |
| SW=Schlüsselweite: | 7 |
| B: | 32 |
| H1: | 25 |
| L1: | 14,5 |
| RoHS: | konform |
| entsprechende Schnellspanner: | 05908 |
| für Schnellspanner: | K0662 |
| G1=Gewinde: | M8x1 |
| M=Spindel Schnell- spanner: | M8x45 |
| G=Gewinde: | M5X0,5 |
| VPE: | 1 |
| Form-Typ: | für Schnellspanner vertikal |
Anmelden
Kabelbinderblock Polyamid, schwarz, Typ I und Typ B - K1278.01
Ab
0,55 €*
Werkstoff: Polyamid glasfaserverstärkt. Ausführung: schwarz. Bestellbeispiel: K1278.01 Hinweis: Der Kabelbinderblock dient als Befestigungsbauteil für Kabel und Schläuche. Die Montage kann an Flächenelementen oder Aluminiumprofilen (Nut 5 bis 12 mm) mit einer Zylinderschraube oder Linsenkopfschraube und einem Nutenstein erfolgen. Die Fixierung der Kabel und Schläuche erfolgt mittels Kabelbinder. RoHS: ja BN: 5-12 Ausprägung: Typ I und Typ B Farbe Grundkörper: schwarz K1278.01 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Schnellspanner Standard, Fuß waagrecht, Stahl - K0662
Ab
27,33 €*
15 Varianten verfügbar
Werkstoff: Stahl. Griffelement Polyamid. Ausführung: nitrocarburiert und schwarz oxidiert. Griffelement schwarz. Hinweis: Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht. Zubehör: K0106 K0098 K0383 K0388 K0390 K0391 K0392 K0393 Zeichnungshinweis: 1) Anschlagstift Position 1 2) Anschlagstift Position 2 A: 32 A1: 50 A2: 8 A3: 27 B: 45 B1: 64 B2: 25,5 B3: 18,5 B4: 38 B5: 3,5 B6: 47 C: 38,7 D: 9 H: 223,9 L: 153 L1: 95 M: M10x55 RoHS: ja Lochbild: 4 Ausführung: Standard Ausprägung: Fuß waagrecht Handkraft FH N: 250 Haltekraft F1 N: 2500 Haltekraft F2 N: 4500 Spannkraft F3 N: 1500 Spannkraft F4 N: 2800 Farbe Komponente: schwarzgrau RAL 7021 Öffnungswinkel Griff Position 1: 19° Öffnungswinkel Griff Position 2: 59° Öffnungswinkel Griff ohne Anschlag: 91° Öffnungswinkel Haltearm Position 1: 6° Öffnungswinkel Haltearm Position 2: 97° Öffnungswinkel Haltearm ohne Anschlag: 176° K0662.010000 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Schnellspanner mit Sicherheitsverriegelung - K0662
Ab
42,64 €*
12 Varianten verfügbar
Werkstoff: Stahl. Griffelement Polyamid. Entriegelungsbügel TPE. Ausführung: nitrocarburiert und schwarz oxidiert. Griffelement schwarz. Hinweis: Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht. Inklusive innenliegender Stabverriegelung mit automatischer Sicherung. Zubehör: K0106 K0098 K0383 K0388 K0390 K0391 K0392 K0393 Zeichnungshinweis: 1) Anschlagstift Position 1 2) Anschlagstift Position 2 A: 32 A1: 53 A2: 10,5 B: 45 B1: 63 B2: 28 B3: 21 B5: 3,5 B6: 56,5 C: 46,7 D: 8,8 H: 249,1 L: 173,5 L1: 113,5 M: M12x70 RoHS: ja Lochbild: 5 Ausführung: mit Sicherheitsverriegelung Ausprägung: Fuß waagrecht Handkraft FH N: 280 Haltekraft F1 N: 3000 Haltekraft F2 N: 5500 Spannkraft F3 N: 1400 Spannkraft F4 N: 2800 Farbe Komponente: schwarzgrau RAL 7021 Öffnungswinkel Griff Position 1: 24° Öffnungswinkel Griff Position 2: 60° Öffnungswinkel Griff ohne Anschlag: 91° Öffnungswinkel Haltearm Position 1: 11° Öffnungswinkel Haltearm Position 2: 88° Öffnungswinkel Haltearm ohne Anschlag: 164° K0662.012100 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Schnellspanner Standard, Fuß waagrecht, Edelstahl - K0662
Ab
51,36 €*
9 Varianten verfügbar
Werkstoff: Edelstahl. Griffelement Polyamid. Ausführung: blank. Griffelement schwarz. Hinweis: Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht. Zubehör: K0106 K0384 K0390 K0392 K0667 Zeichnungshinweis: 1) Anschlagstift Position 1 2) Anschlagstift Position 2 A: 16 A1: 25 A2: 4,5 A3: 14 B: 24 B1: 33 B2: 13,2 B3: 9,2 B4: 22 B5: 2 B6: 22,5 C: 18 D: 4,5 H: 107,4 L: 65,6 L1: 35 M: M5x25 RoHS: ja Lochbild: 2 Ausführung: Standard Ausprägung: Fuß waagrecht Handkraft FH N: 100 Haltekraft F1 N: 750 Haltekraft F2 N: 1050 Spannkraft F3 N: 620 Spannkraft F4 N: 750 Farbe Komponente: schwarzgrau RAL 7021 Öffnungswinkel Griff Position 1: 64° Öffnungswinkel Griff ohne Anschlag: 83° Öffnungswinkel Haltearm Position 1: 100° Öffnungswinkel Haltearm ohne Anschlag: 147° K0662.105000 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

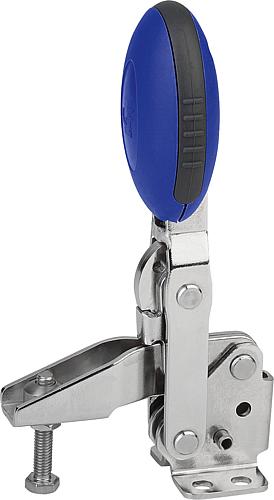

Schnellspanner mit Sicherheitsverriegelung, Edelstahl - K0662
Ab
80,12 €*
6 Varianten verfügbar
Werkstoff: Edelstahl. Griffelement Polyamid. Entriegelungsbügel TPE. Ausführung: blank. Griffelement rot. Hinweis: Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht. Inklusive innenliegender Stabverriegelung mit automatischer Sicherung. Zubehör: K0106 K0384 K0390 K0392 K0667 Zeichnungshinweis: 1) Anschlagstift Position 1 2) Anschlagstift Position 2 A: 21 A1: 39 A2: 9 A3: 19 B: 32 B1: 45 B2: 20,6 B3: 15,6 B5: 2,5 B6: 51,1 C: 32,7 D: 6,8 H: 191,4 L: 107 L1: 62 M: M8x45 RoHS: ja Lochbild: 3 Ausführung: mit Sicherheitsverriegelung Ausprägung: Fuß waagrecht Handkraft FH N: 190 Haltekraft F1 N: 2000 Haltekraft F2 N: 2800 Spannkraft F3 N: 940 Spannkraft F4 N: 1350 Öffnungswinkel Griff Position 1: 26° Öffnungswinkel Griff Position 2: 61° Öffnungswinkel Griff ohne Anschlag: 86° Öffnungswinkel Haltearm Position 1: 13° Öffnungswinkel Haltearm Position 2: 93° Öffnungswinkel Haltearm ohne Anschlag: 158° K0662.108103 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

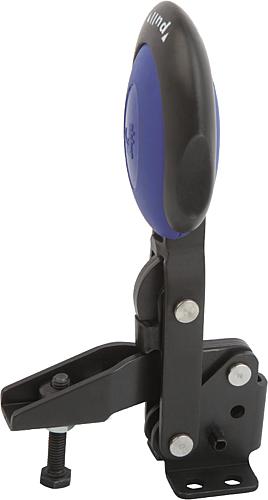

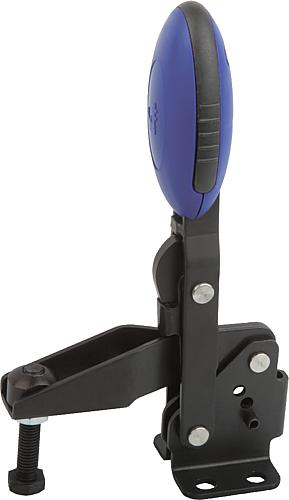

Schnellspanner vertikal Standard, Fuß waagrecht, Stahl nitrocarburiert, oxidiert - K0662
